Testprogramma: http://files.banggood.com/2018/10/test program.zip
Met de hand: http://img.staticbg.com/file/products/20181018041229Manual.pdf
Kenmerken:
Met de hand: http://img.staticbg.com/file/products/20181018041229Manual.pdf
Kenmerken:
1. Geen noodverlichting, uitschakeling kan de displayinhoud van het laatste scherm lang behouden, de tijd kan maximaal een half jaar zijn
2. Het stroomverbruik is erg laag, verbruikt in principe alleen stroom bij het verversen
3. SPI-besturingsinterface, heeft toegang tot Raspberry / / STM32 en andere hoofdbedieningsborden
4. Lever complete ondersteunende materialen (voorbeeldprogramma, met globale weergave en gedeeltelijke weergave)
Parameter:
Bedrijfsspanning: 3.3V / 5V (voor toegang, geen extra conversieniveau)
Communicatie-interface: 3-draads SPI, 4-draads SPI optioneel

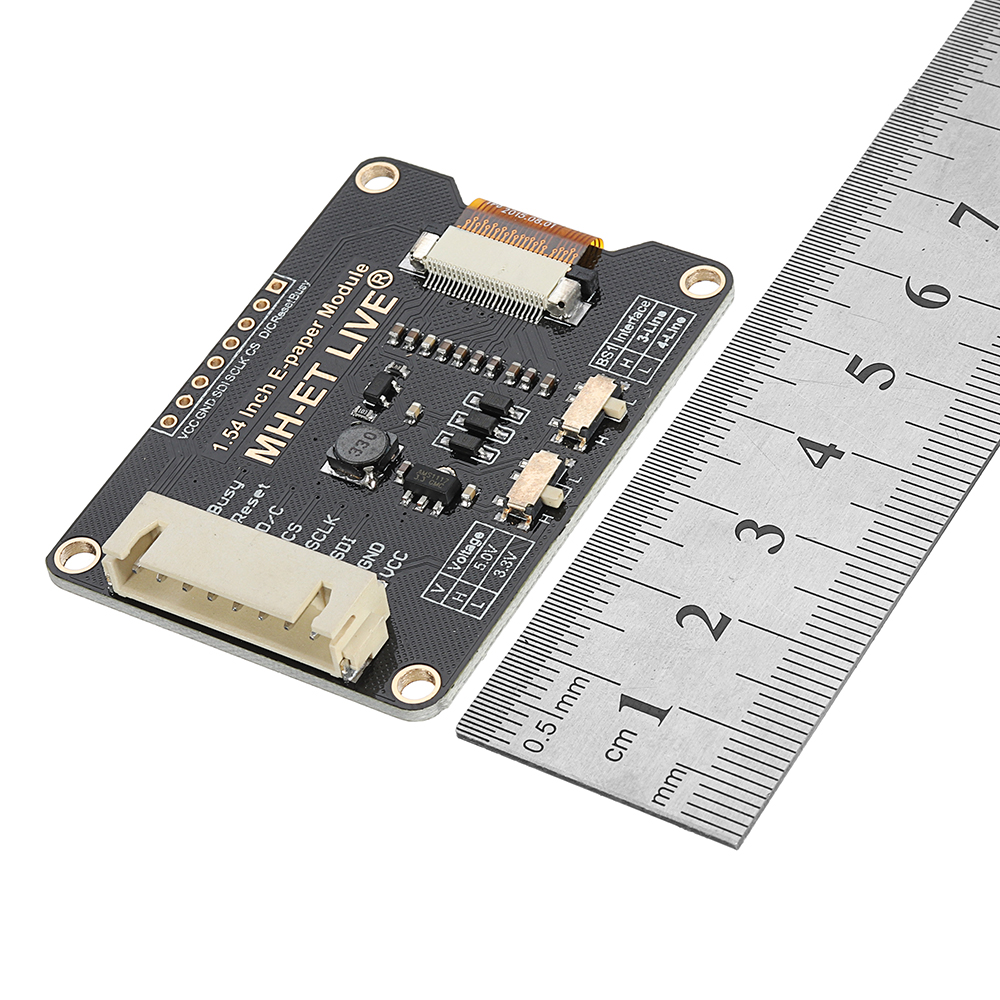

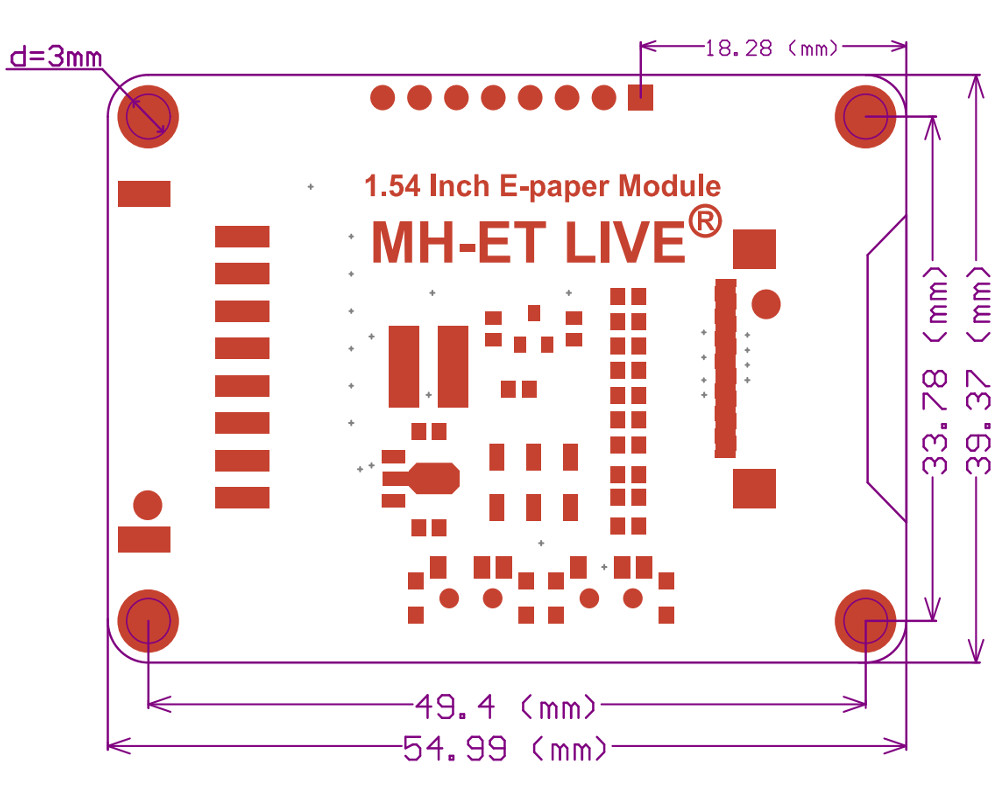

Afmetingen: 55 mm x 39,4 mm

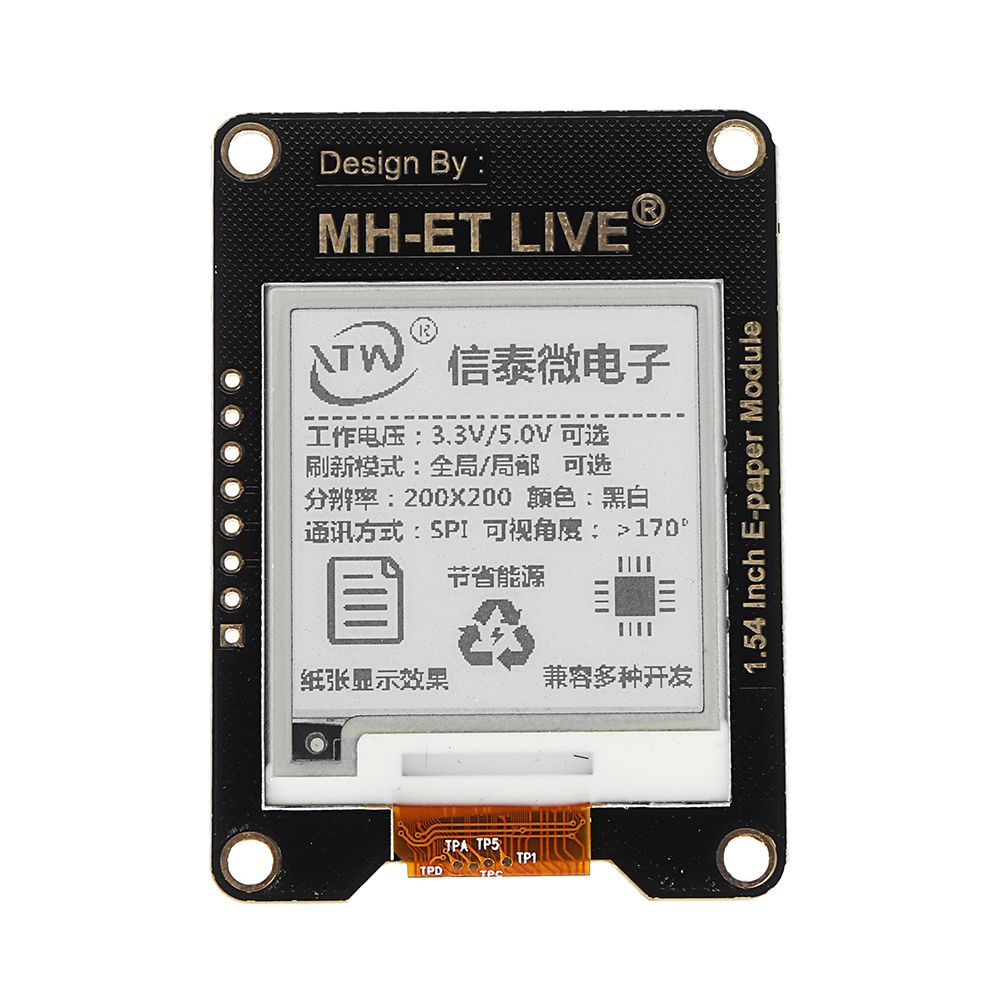

Schermgrootte: 27,6 mm x 27,6 mm
Puntafstand: 0,138 x 0,138
Resolutie: 200 x 200
Weergave kleur: zwart, wit
Grijsniveau: 2
Gedeeltelijke vernieuwing: 0,3s
Globale vernieuwing: 2s
Stroomverbruik vernieuwen: 26.4mW (typ.)
Stroomverbruik in stand-by: <0,017 mW
Kijkhoek:> 170 °

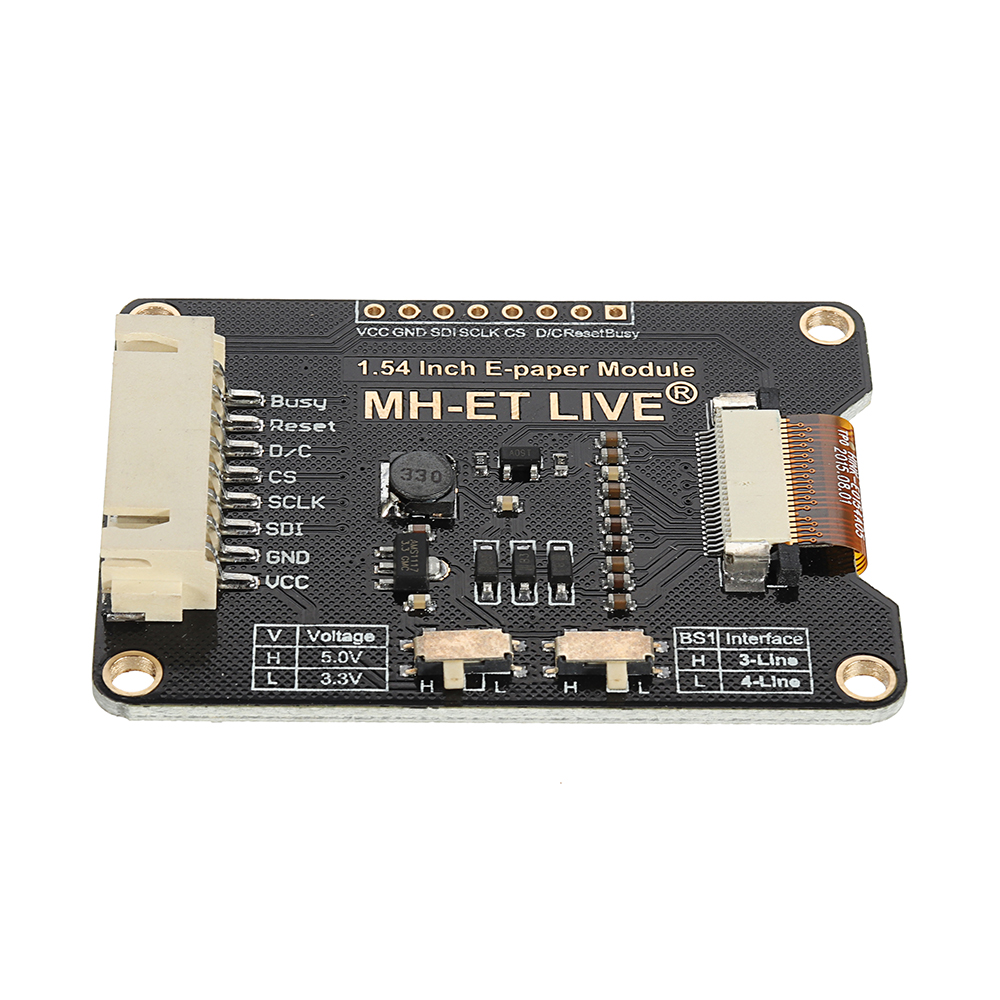

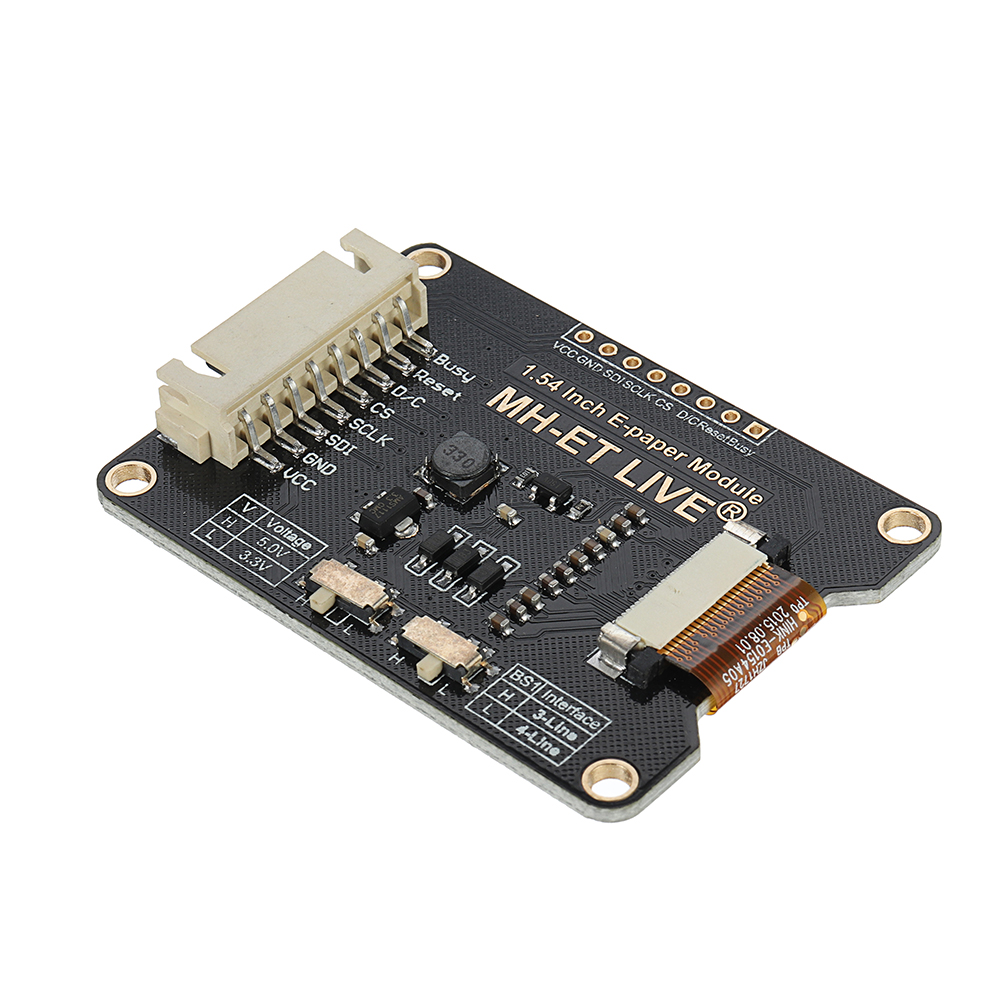

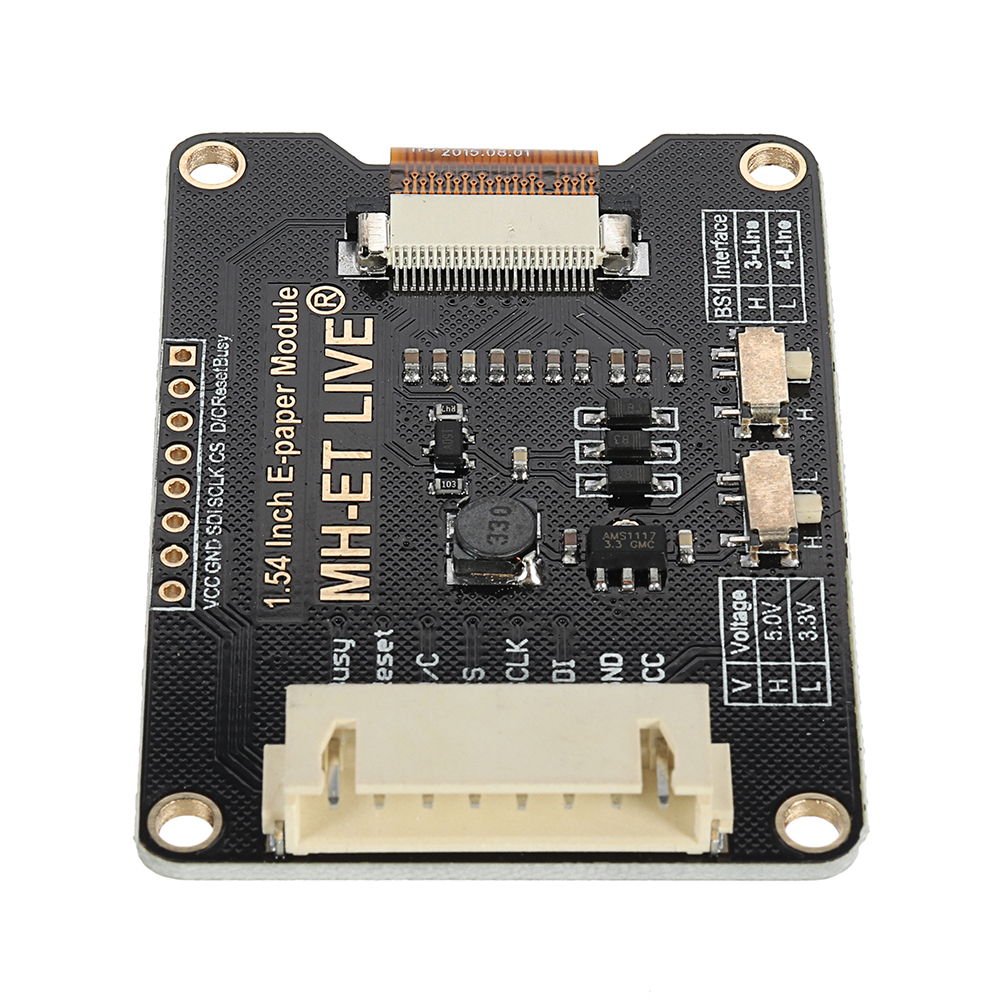

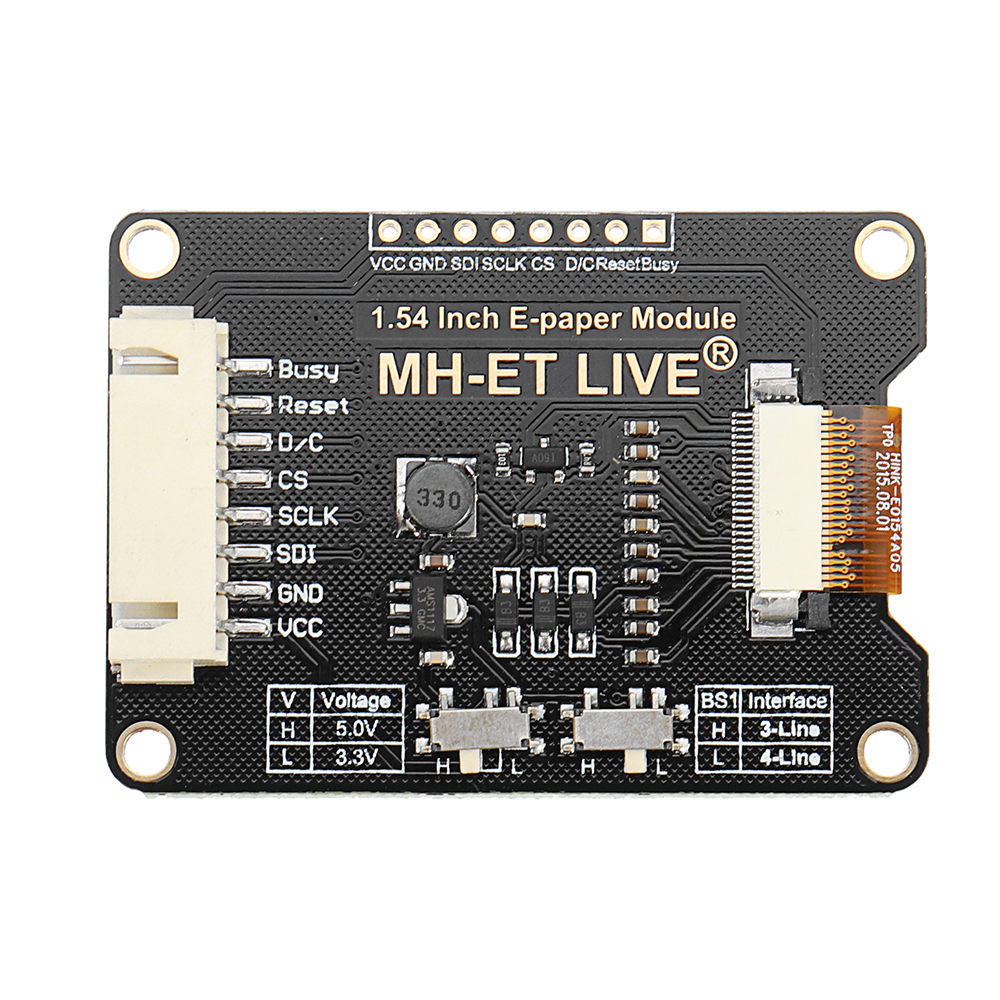

Interface beschrijving:
VCC: 3.3V / 5.0V, de ingangsspanning kan worden geselecteerd door de schakelaar
GND: GND
DIN: SPI-communicatie MOSI-pin, 4-draads of 3-draads SPI-modus kan met een schakelaar worden geselecteerd
CLK: SPI-communicatie SCK-pen
CS: SPI-chipselectiepen (Active laag)
DC: Data / command control pin (hoog niveau betekent data, laag niveau betekent commando)
RST: externe resetpin (lage reset)
BEZIG: Uitgangsspeld werkstatus (hoog niveau betekent werken)

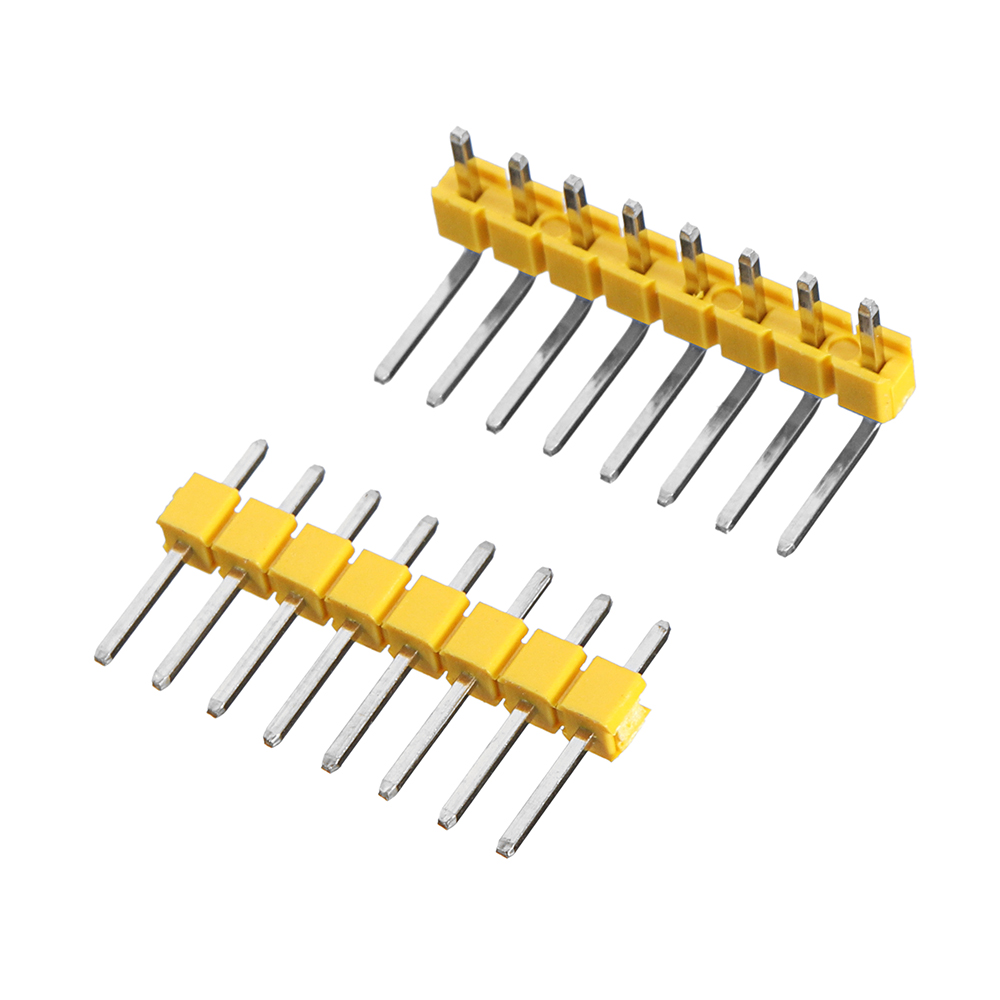

Pakket bestaat uit:

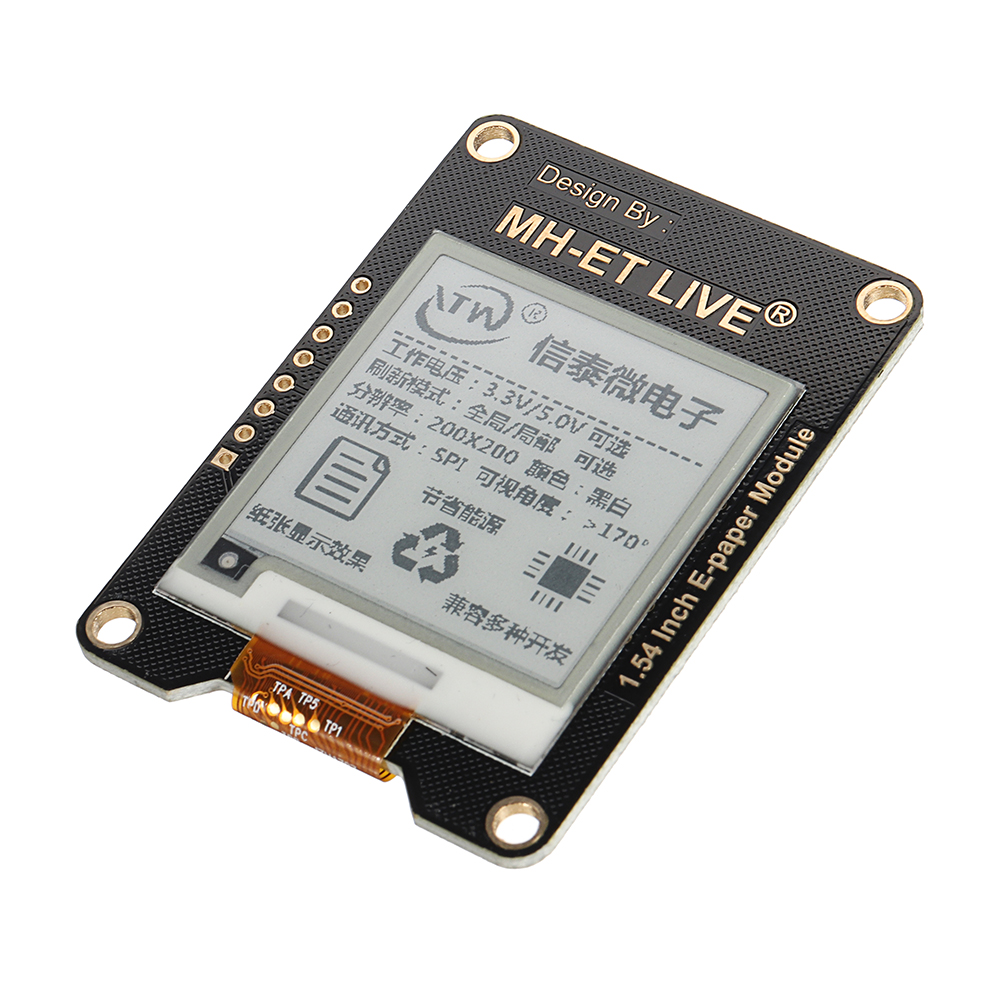

1 x 1,54 inch E-ink schermmodule
