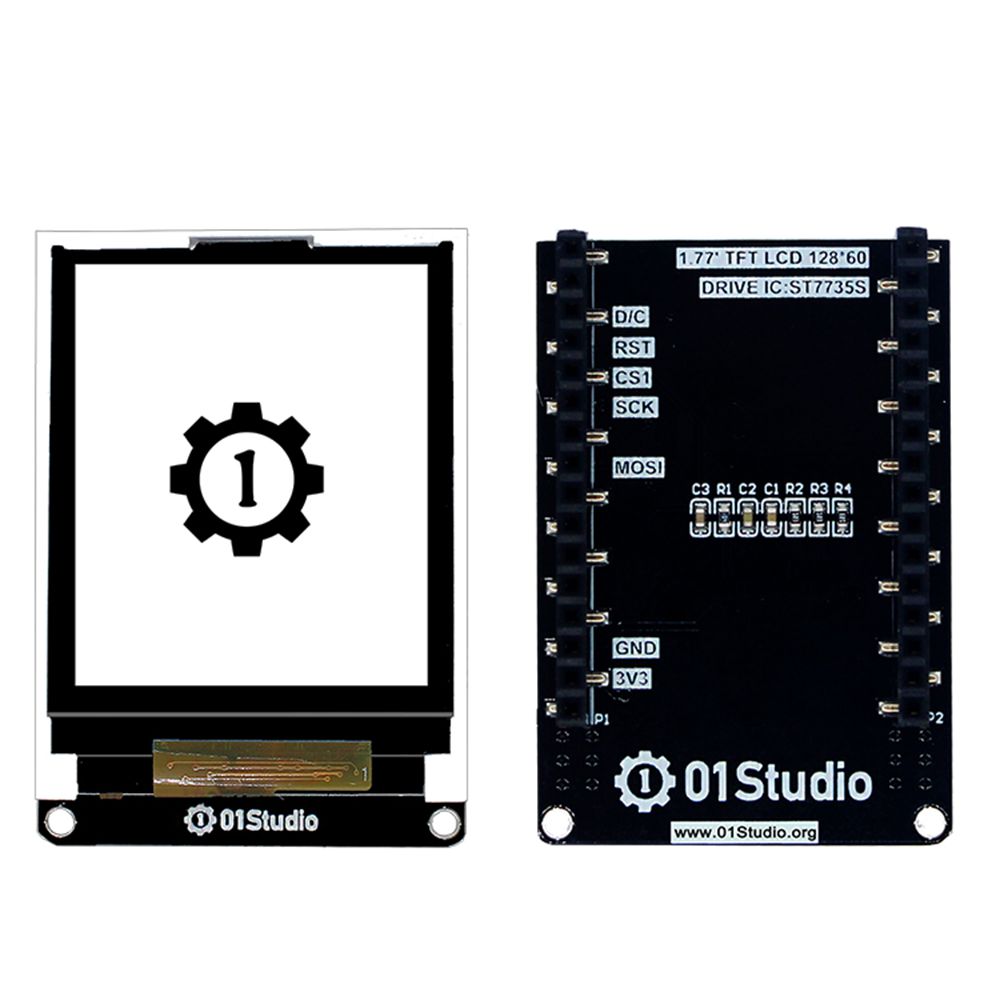

specificaties:
Voedingsspanning: 3,3V
Schermgrootte: 1,77 inch
Resolutie: 128 * 130
Kleur: TFT
Driverchip: ST7735S
Communicatiemethode: SPI
Interfacedefinitie: 2,54 mm (compatibel met de interface van pyboard v1.1)
Bordgrootte: 5,0 * 3,6 cm
Interface beschrijving:
| pyboard | LCD | lcd pin |
| Y3 | D / C | Selectie van gegevens / opdrachten |
| Y4 | RST | Reset |
| Y5 | CS1 | LCD slave selecteren |
| Y6 | SCK | SPI-interface |
| Y8 | MOSI | SPI-interface |
| 3.3V | VCC | stroomvoorziening |
| GND | GND | Aardingsdraad |
Pakket inbegrepen:

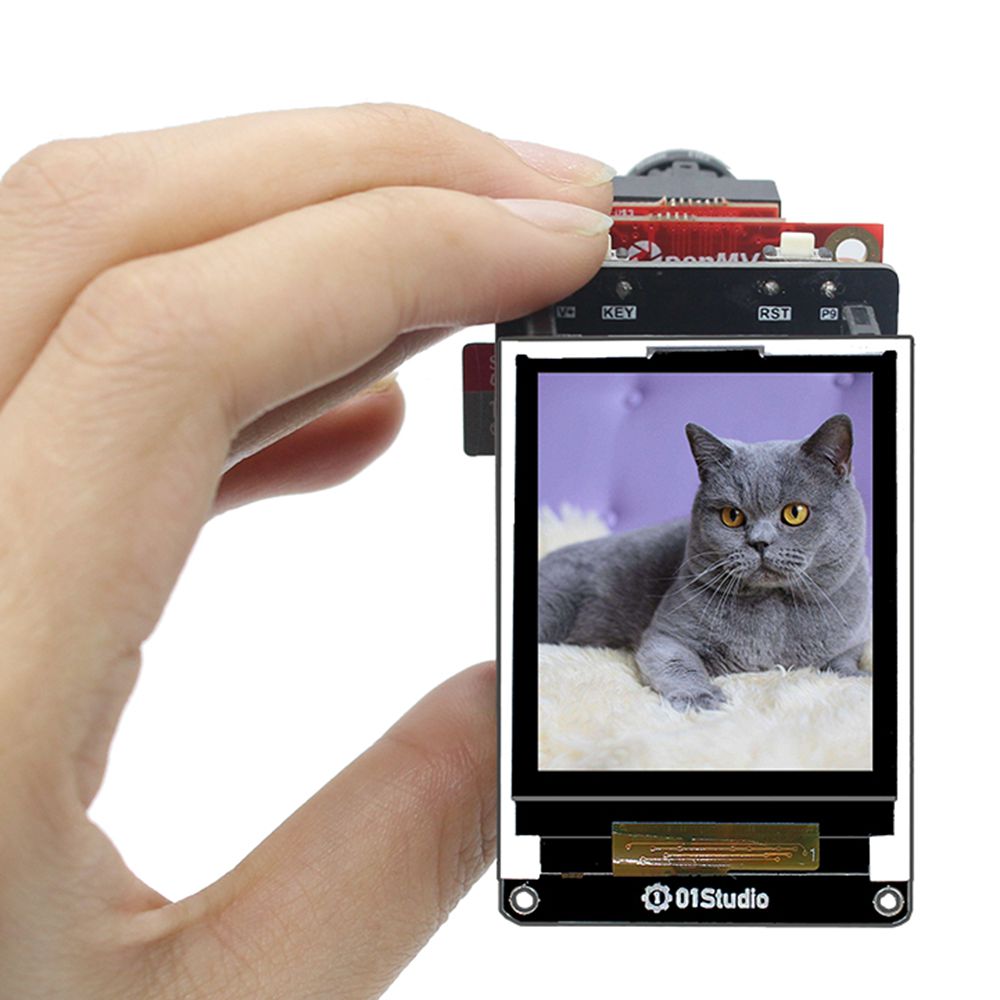

1 x 1,77 inch LCD TFT Display Module 128 * 160
