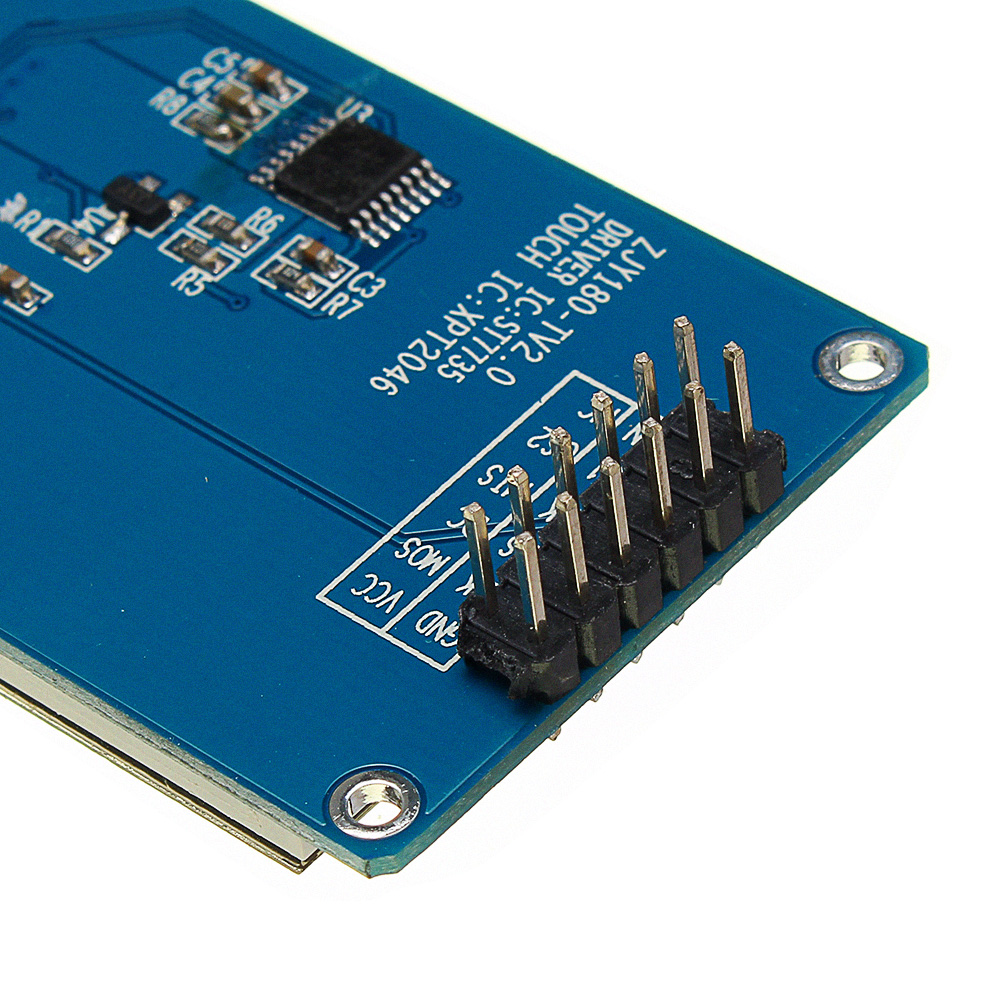

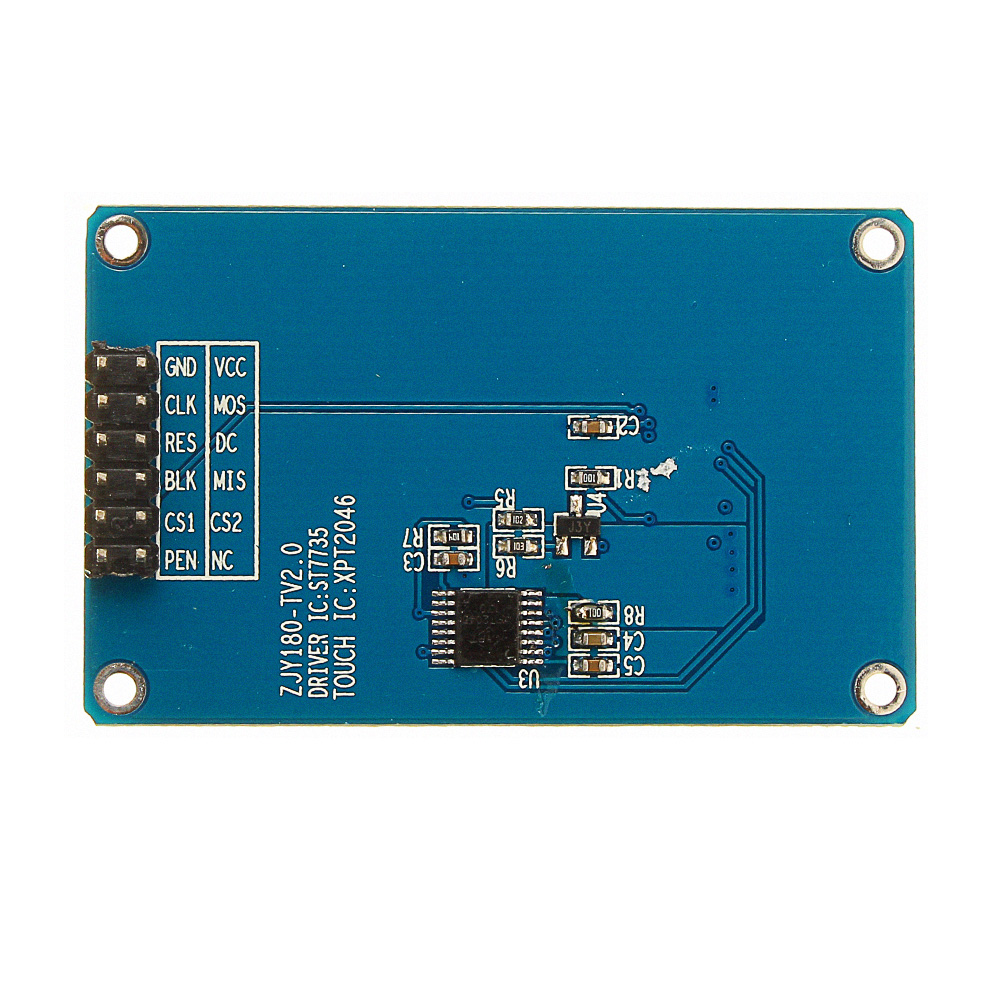

| Interface definitie | ||
| Aantal | Naam | 1,8 inch TFT LCD-scherm |
| 1 | GND | Macht grond |
| 2 | VCC | Vermogen 3.3V + |
| 3 | SCL | Seriële kloklijn |
| 4 | SDA | Seriële datakabel |
| 5 | RES | Weergave resetpin, lage hendel reset |
| 6 | DC | Registreer select pin (instructie / data register selectie pin) DC = '0': weergavegegevens. (DC = '0': selecteer opdrachtregister) DC = '1': weergavegegevens. (DC =, 1 ': selecteer gegevensregister) |
| 7 | BLK | LCD-achtergrondverlichting, lage achtergrondverlichting |
| 8 | MISO | Seriële kloklijn |
| 9 | CS1 | SPI-chipselectie weergeven |
| 10 | CS2 | SPI-chipselectie op het aanraakscherm |
| 11 | PEN | Raak triggeruitgang aan |
| 12 | NC | hangende |

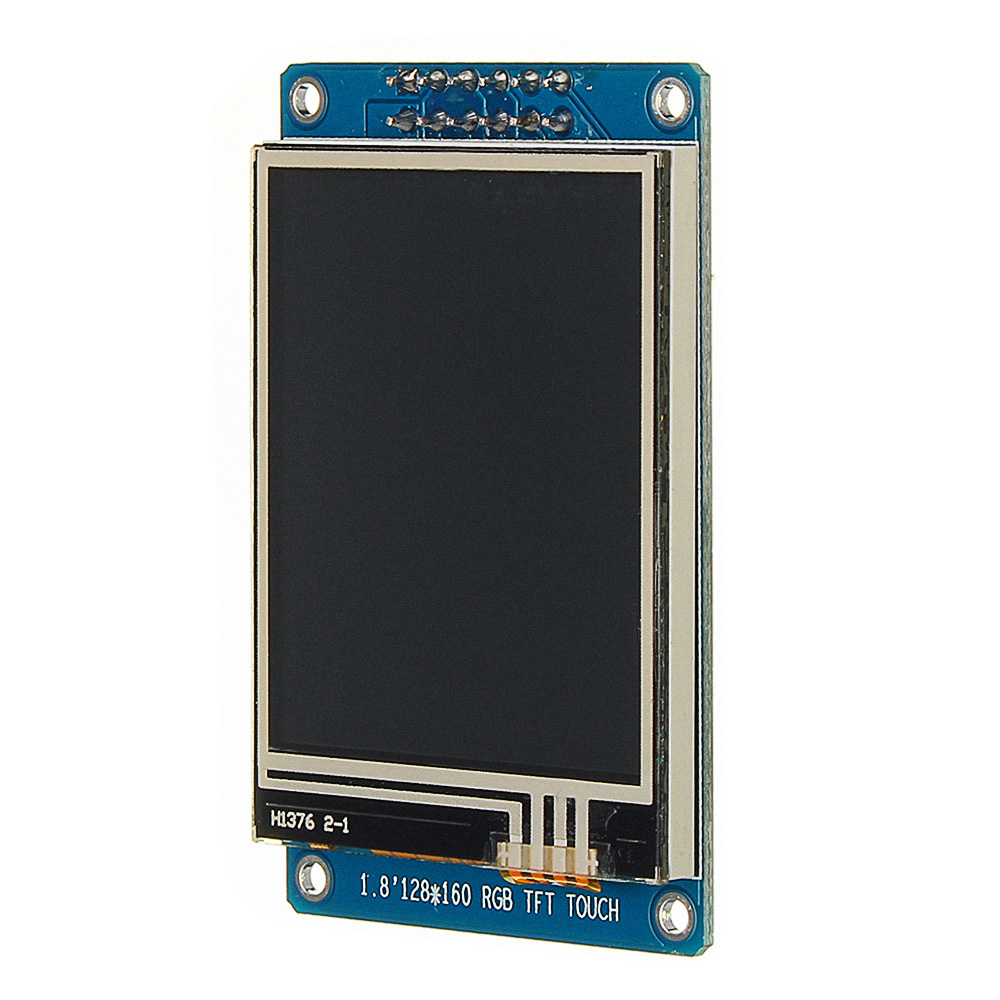

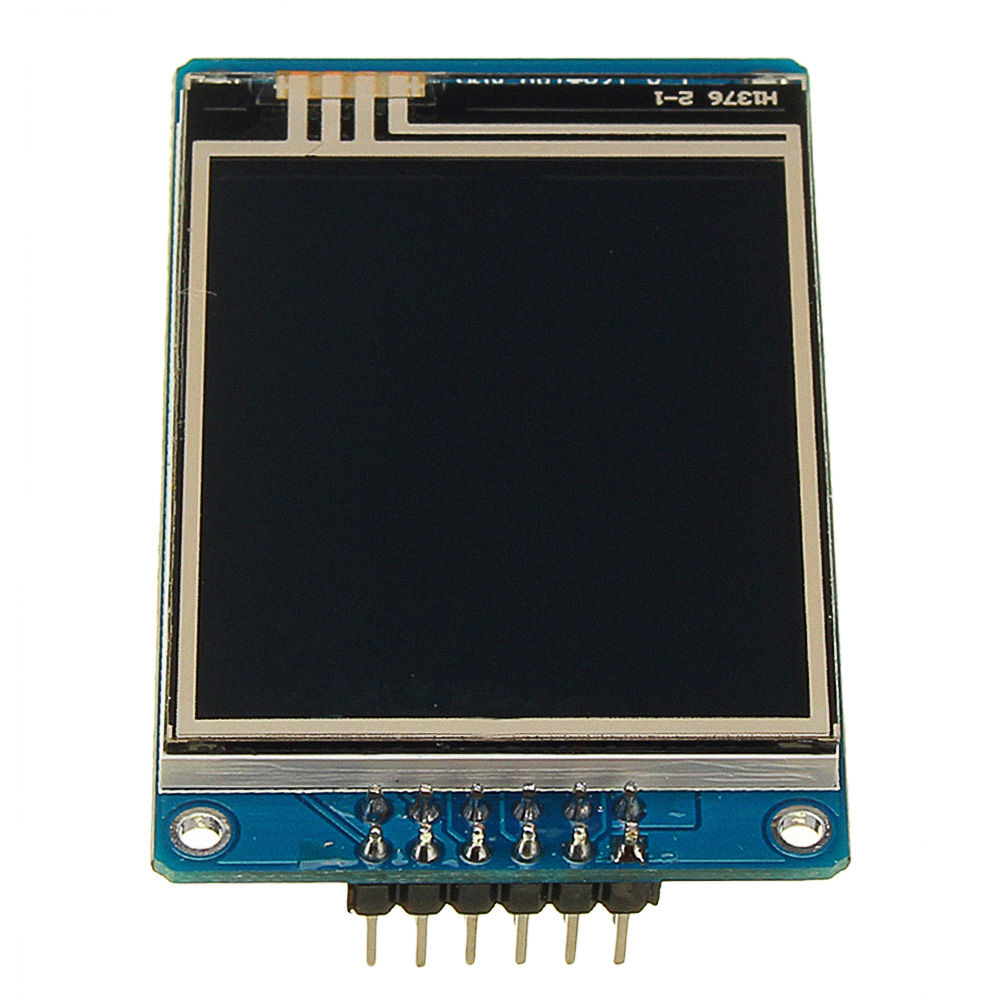

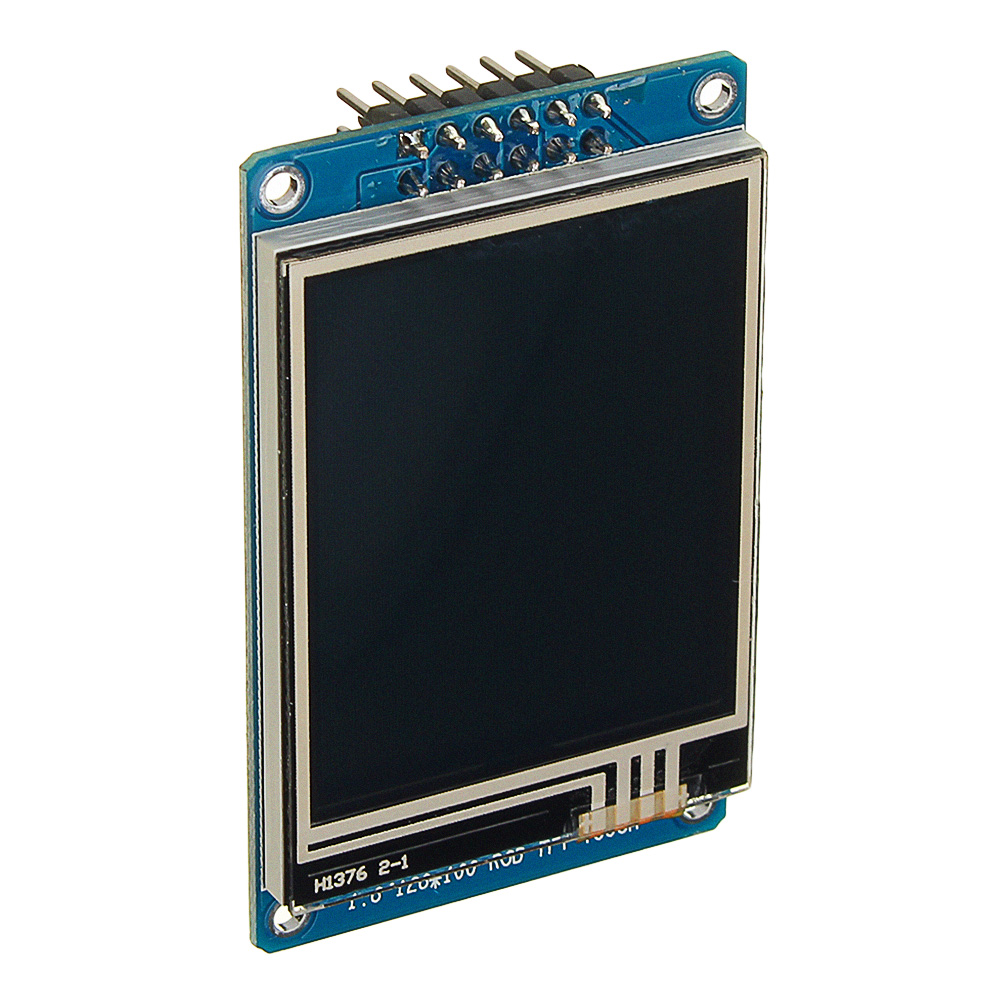

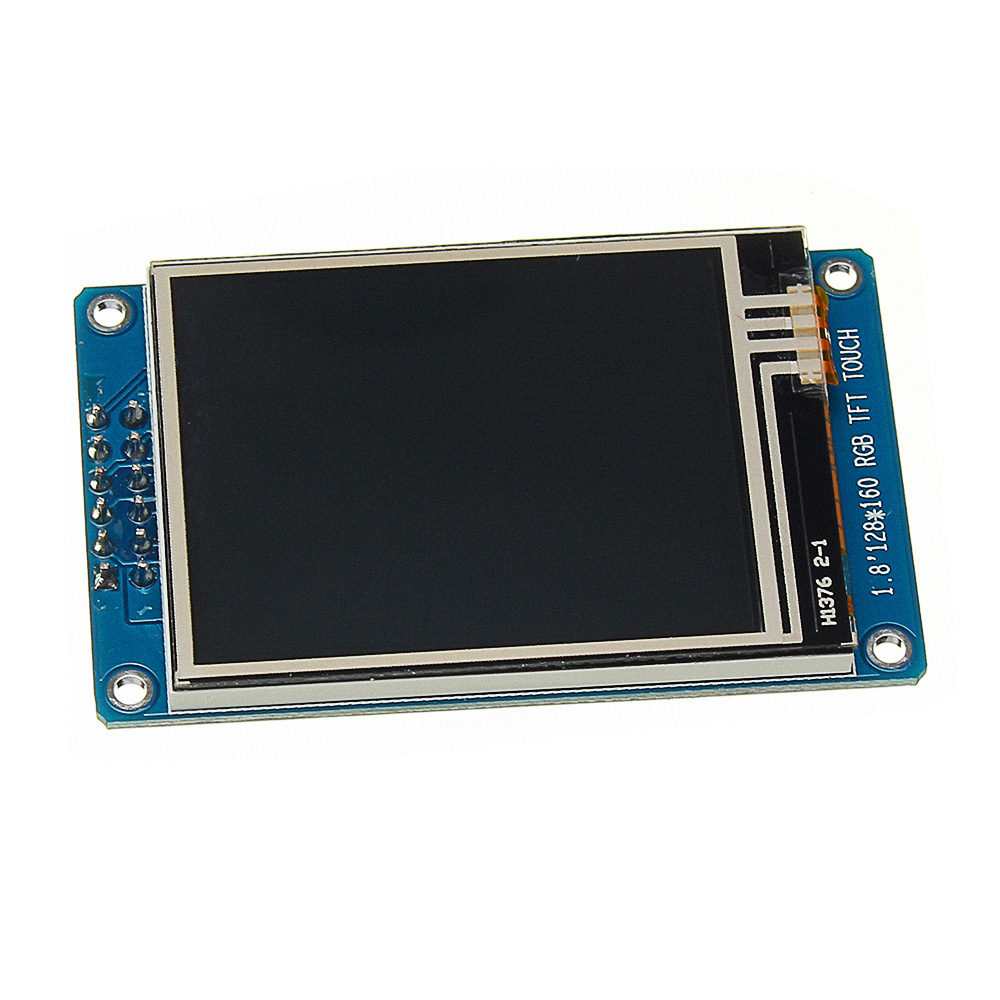

| Grootte | 1,8 inch met aanraakfunctie |
| Materiaal | TFT LCD-kleur |
| Resolutie | 128 * 160 weergaverichting kan worden aangepast |
| Controle chip | ST7735 |

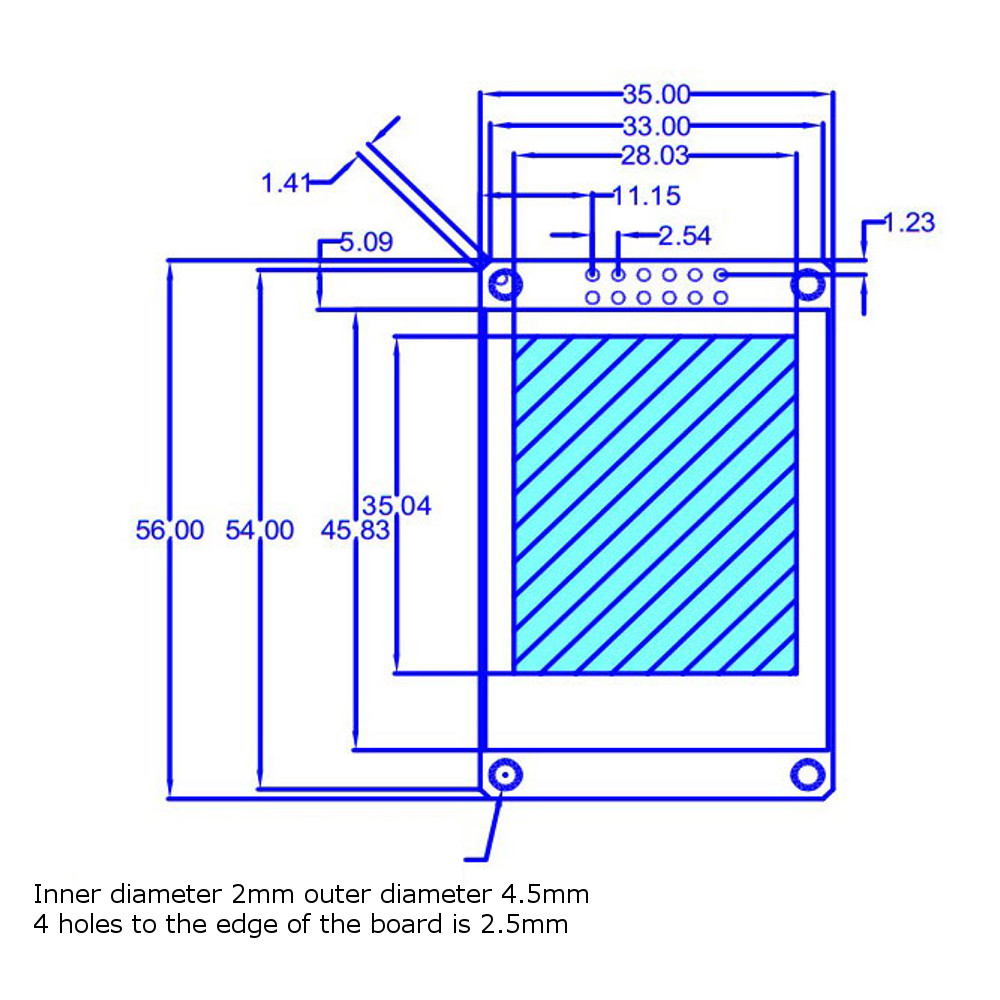

| Weergavegebied | 28.03 (W) * 35.04 (H) |
| Fysieke afmetingen | 35,00 (W) * 56 (H) |
| Type interface | SPI |
| Aantal pinnen | 12PIN |
| Verbindingsmethode | 2.54 dubbele pinnetje met dubbele rij |
| Kijkrichting | 12 UUR |
| Bedrijfstemperatuur | -20 tot 70 graden |
Pakket bestaat uit:
1 x schermmodule
