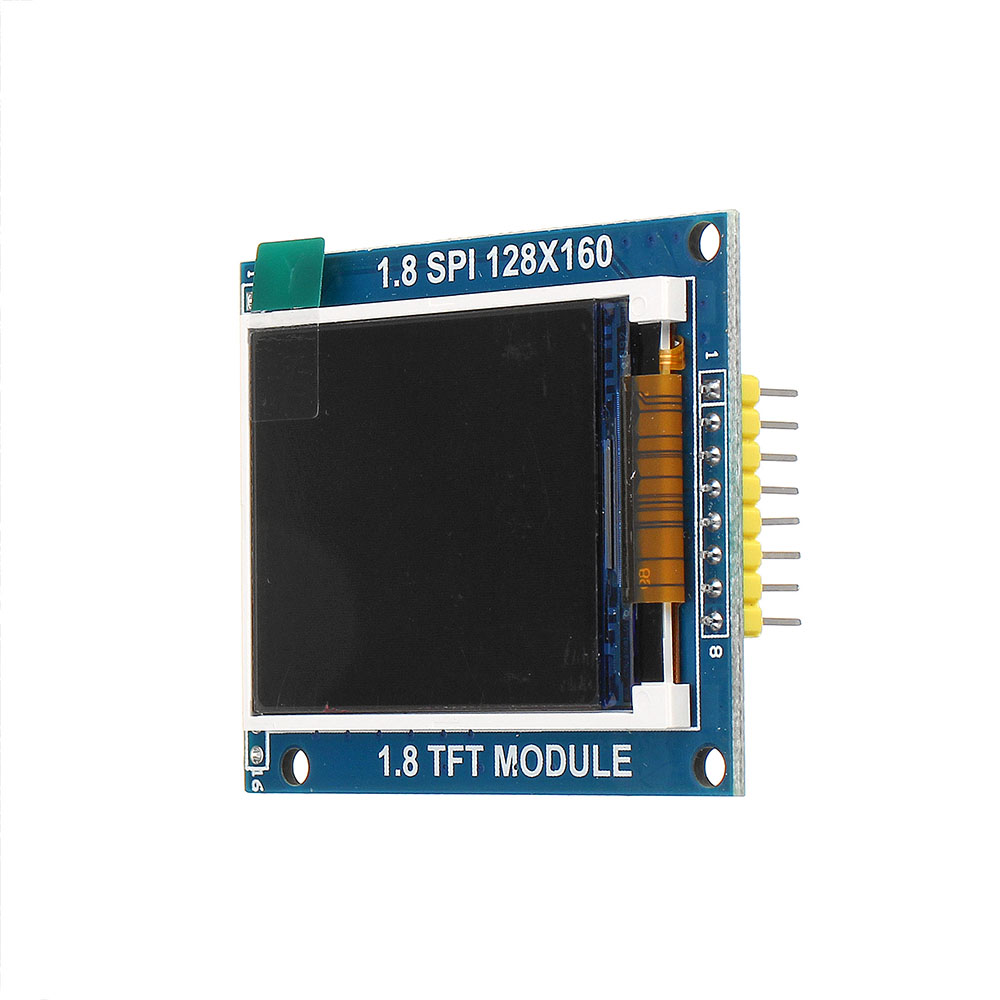

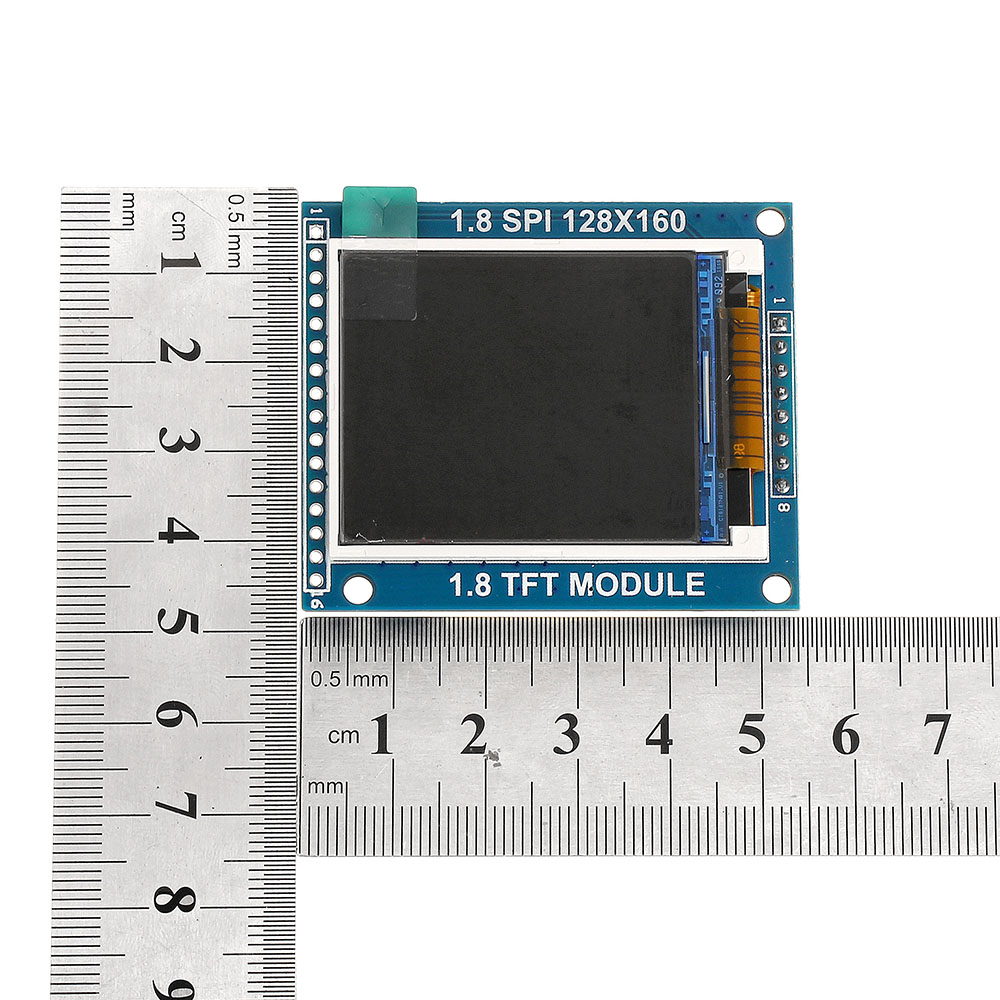

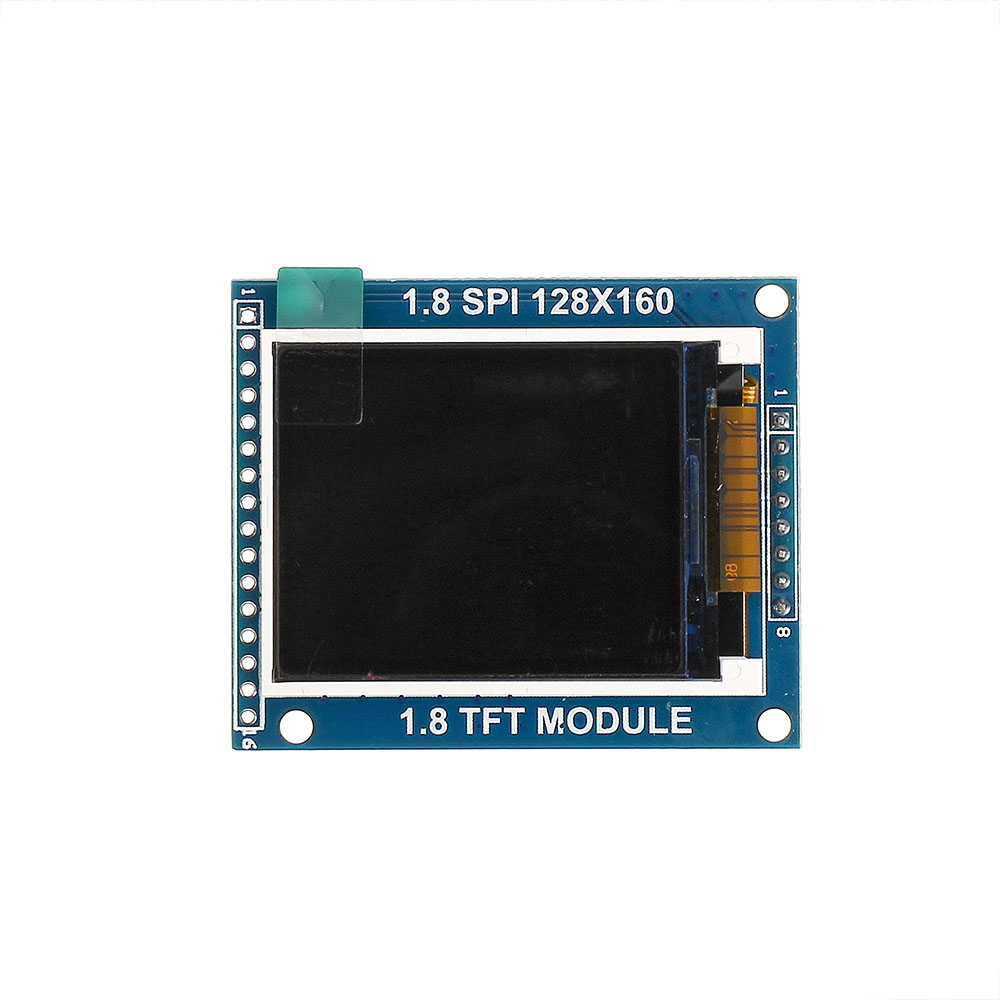

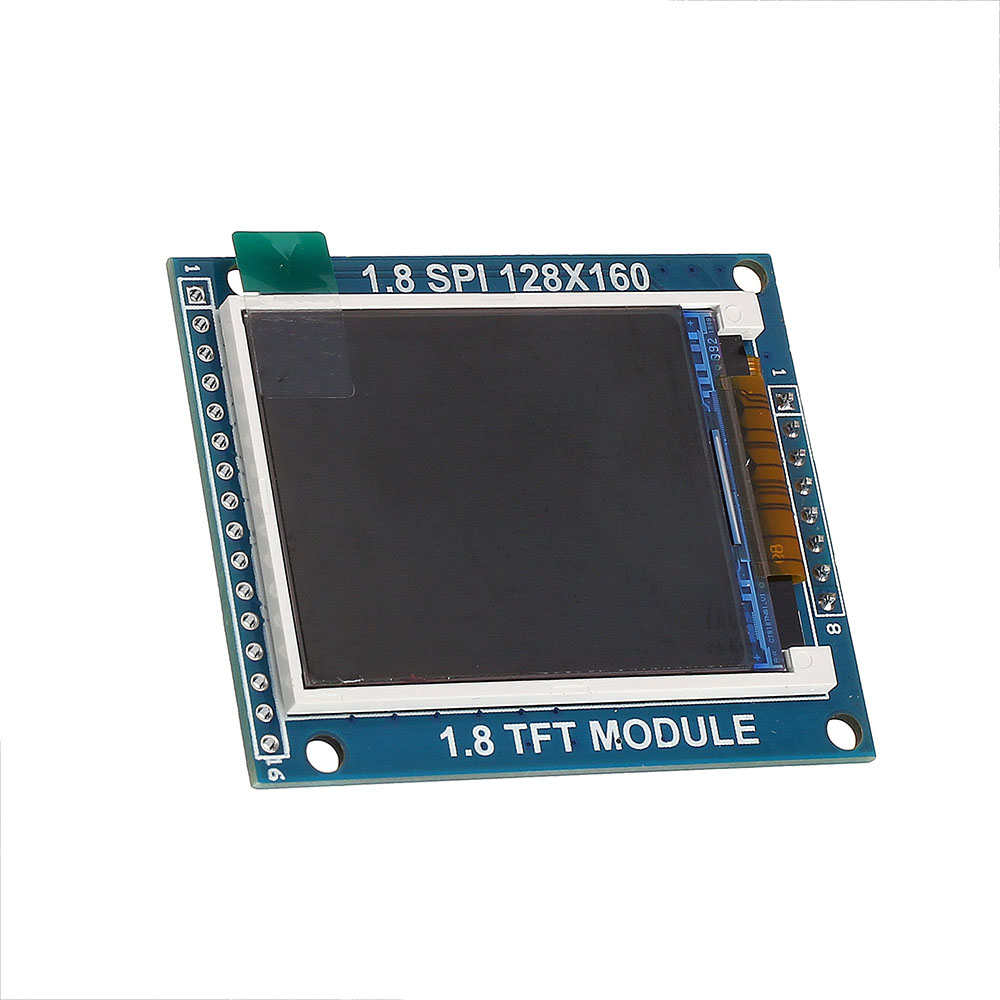

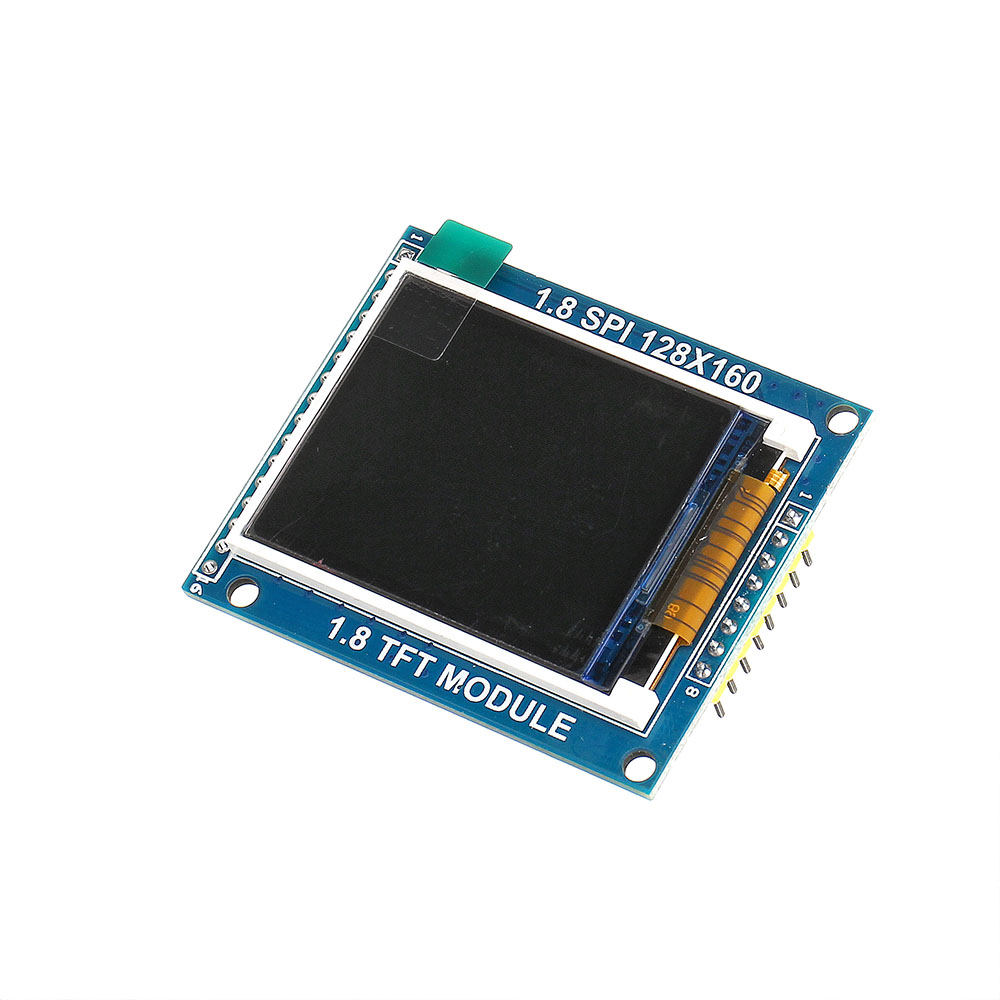

Voorzien zijn van:
Resolutie: 128X160
Stuurprogramma IC: ILI9163 / ST7735
Module met regulator IC ondersteunt voeding van 3,2V / 5V
Met SD-kaarthouder kunt u experimenten uitvoeren zoals een digitale fotolijst
De module behoudt de Nokia3310 / 5110-interface, ondersteunt de 1602-interface en kan rechtstreeks worden aangesloten en aan- gesloten.

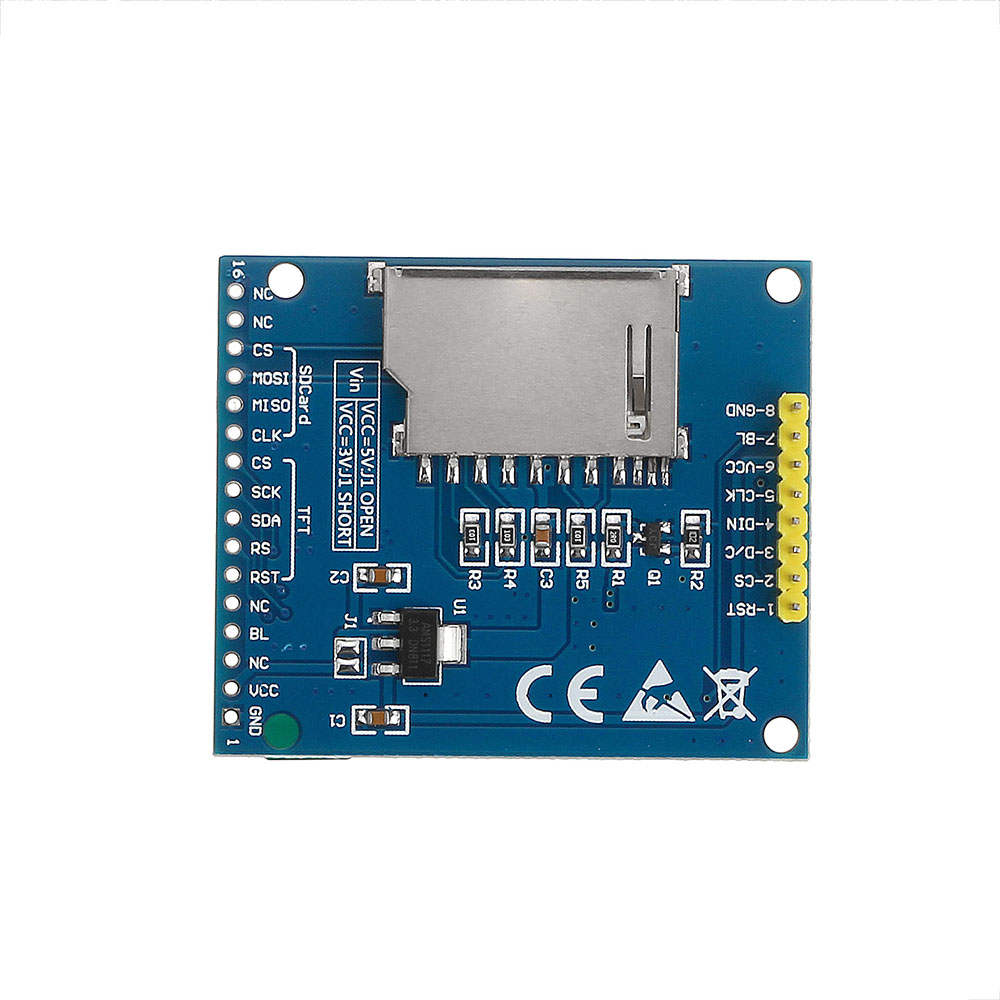

IO voor gestroomlijnde bedrading: (slechts 3 IO's na optimalisatie)
1. RST - direct verbonden met de resetterminal van de microcontroller, deze IO kan opslaan
2. D / C-- is verbonden met een laag niveau en de chipselectie is langdurig effectief.
3. D / C - aangesloten op selectie van IO-besturingsregister
4. DIN - aangesloten op IO-besturingsdatatransmissie
5. CLK - aangesloten op IO-besturings SPI-bus
6. BL - aangesloten op de high-level chip 3.3V-achtergrondverlichting is altijd helder, dan kan deze IO opslaan
IO voor standaardbedrading: (6 IO)
1. RST - aangesloten op IO controle LCD reset
2. CE - aangesloten IO-besturingschipselectie
3. D / C - aangesloten op selectie van IO-besturingsregister
4. DIN - aangesloten op IO-besturingsdatatransmissie
5. CLK - aangesloten op IO-besturings SPI-bus
6. BL - sluit IO-besturingsverlichting aan of uit of PWM besturingshelderheid
Pakket bestaat uit:
10 x LCD-module
Pakket bestaat uit:
10 x LCD-module
