Parameter:
Grootte: 29 * 24 * 18mm (lengte * breedte * hoogte, onregelmatige grootte, meest prominente deel van de meting)
Gebruik:
Wetenschapsexperimenten, elektronische instrumenten, negatieve ionengeneratoren, wetenschappelijke producties, enz.
Notitie:

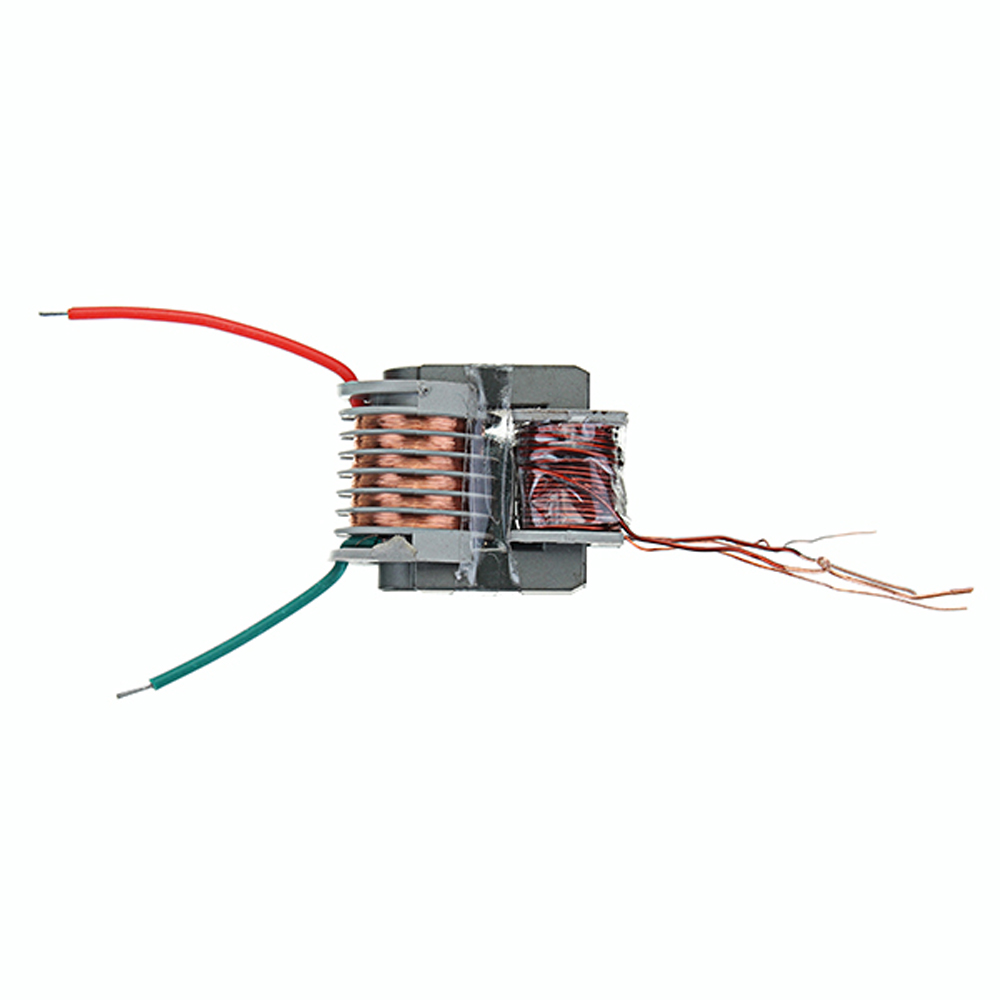

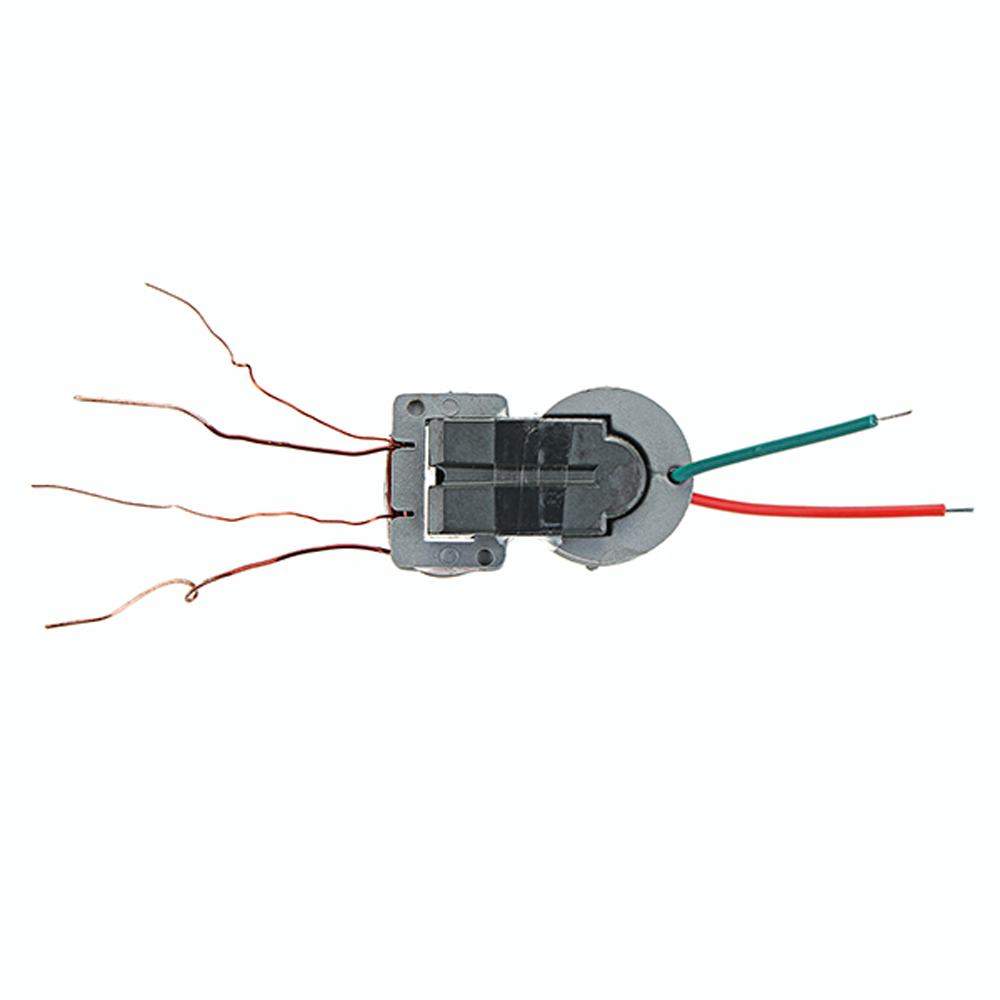

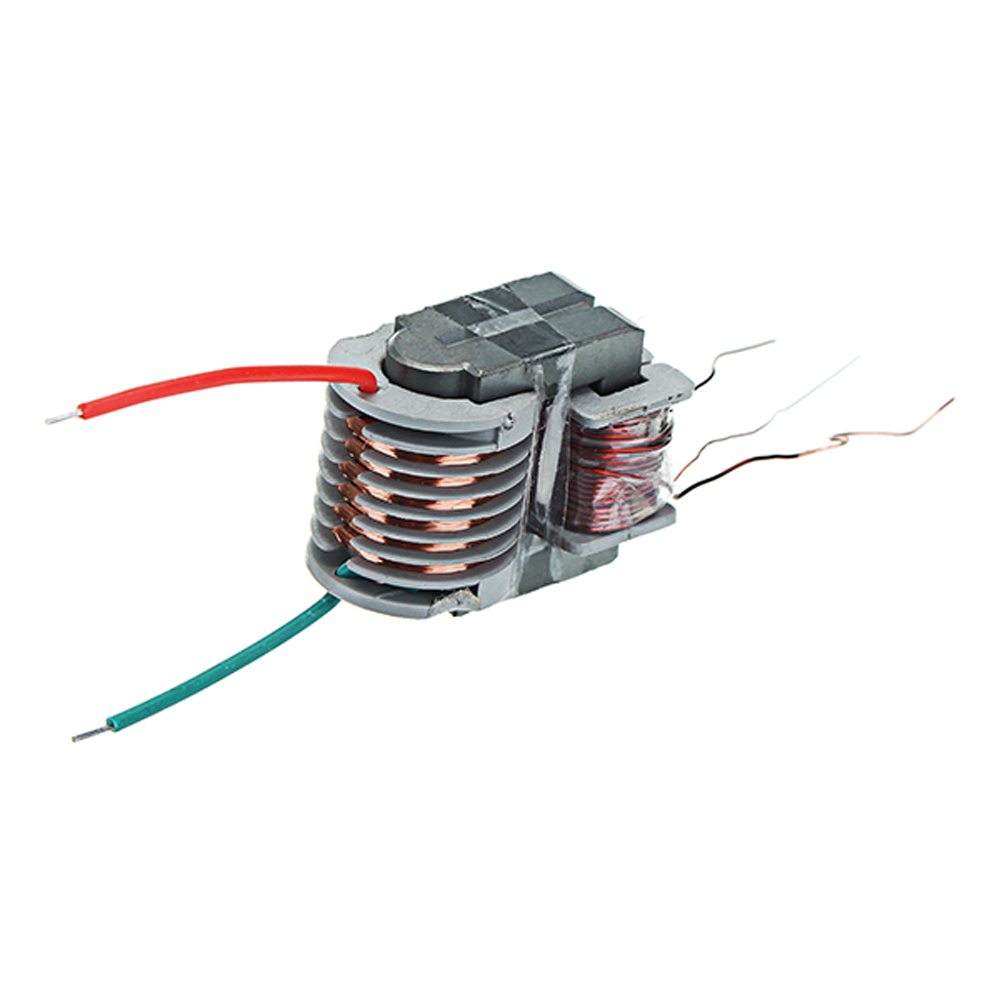

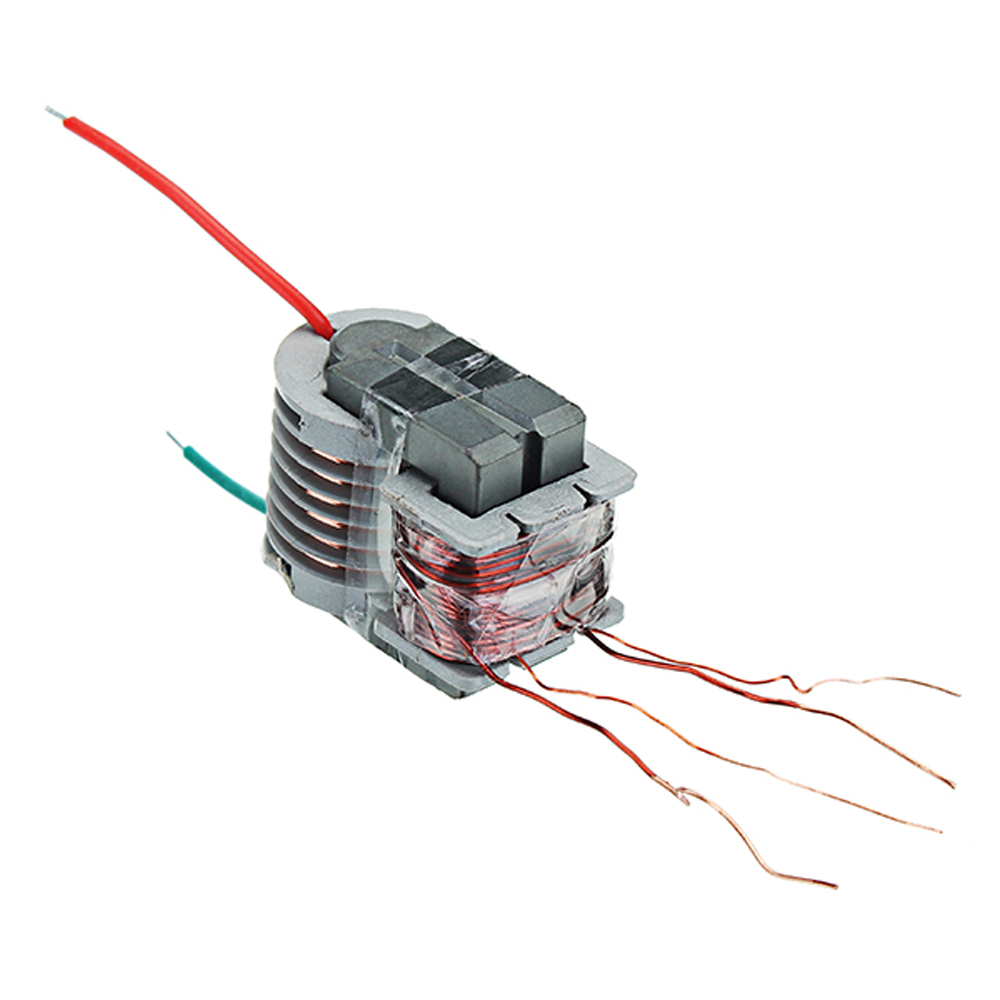

1. De hoogspanningswikkeling van de transformator bevindt zich in de binnenste laag. Het wordt opgewikkeld door een gesegmenteerde spoel en ingekapseld in epoxyhars. De laagspanningswikkeling bevindt zich in de buitenste laag. Verwar de hoogspanningswikkeling en de laagspanningswikkeling niet met dezelfde wikkelingmethode.
2. Dit circuit produceert een stabiele hoogfrequente boog tijdens bedrijf. De temperatuur is extreem hoog en kan gemakkelijk brandbare stoffen aansteken.
3. Wanneer de secundaire hoogspanningoutput van de transformator niet met de hoogspanningsgelijkrichterdiode en de condensator wordt verbonden, is de output elektriciteit met hoge frekwentie en met hoog voltage. Als het in de lucht wordt geprikt, is het een lichtpaarse boog zonder brom, maar de temperatuur is erg hoog en het papier kan gemakkelijk worden ontstoken. , Zelfs fijne ijzerdraad (net als het tafereel van het verbranden van fijn ijzerdraad in zuurstof tijdens het chemie-experiment op de middelbare school, maar niet zo intens als in zuurstof).
4. Als de uitgangsklem is verbonden met verschillende spanningcompressiecircuits die zijn samengesteld uit verschillende hoogspanningscondensatoren en hoogspanningsgelijkrichters, kan DC-hoogspanning worden gegenereerd en kunnen negatieve ionengeneratoren worden geproduceerd.
5. Deze transformator is ook geschikt voor 12V-spanning, maar het is noodzakelijk om de basisterugkoppelweerstand te verhogen tot ongeveer 150Ω ~ 1,5 KΩ. De weerstandswaarde moet worden aangepast van groot naar klein en het mag niet te klein zijn, anders zal het de transistor of transformator niet verbranden. Moet te groot zijn, het uitvoereffect te veel beïnvloeden of de triode laten werken in een niet-schakelstatus en hitte serieus genereren.
6. De transformator is ontworpen om een maximale output van 15KV te hebben. De maximale limietuitvoer mag niet hoger zijn dan 15KV, dat wil zeggen een boog van 1,5 cm. Hogere uitgangsspanningen kunnen de transformator beschadigen. Voor betrouwbaar en langdurig continu werken wordt aanbevolen om het volledig af te dichten met isolerende was of epoxyhars. Werk is verboden als er geen werk wordt verricht.
Pakket inbegrepen:
10 X 15KV hoogfrequente hoogspanningstransformator
