Invoering:

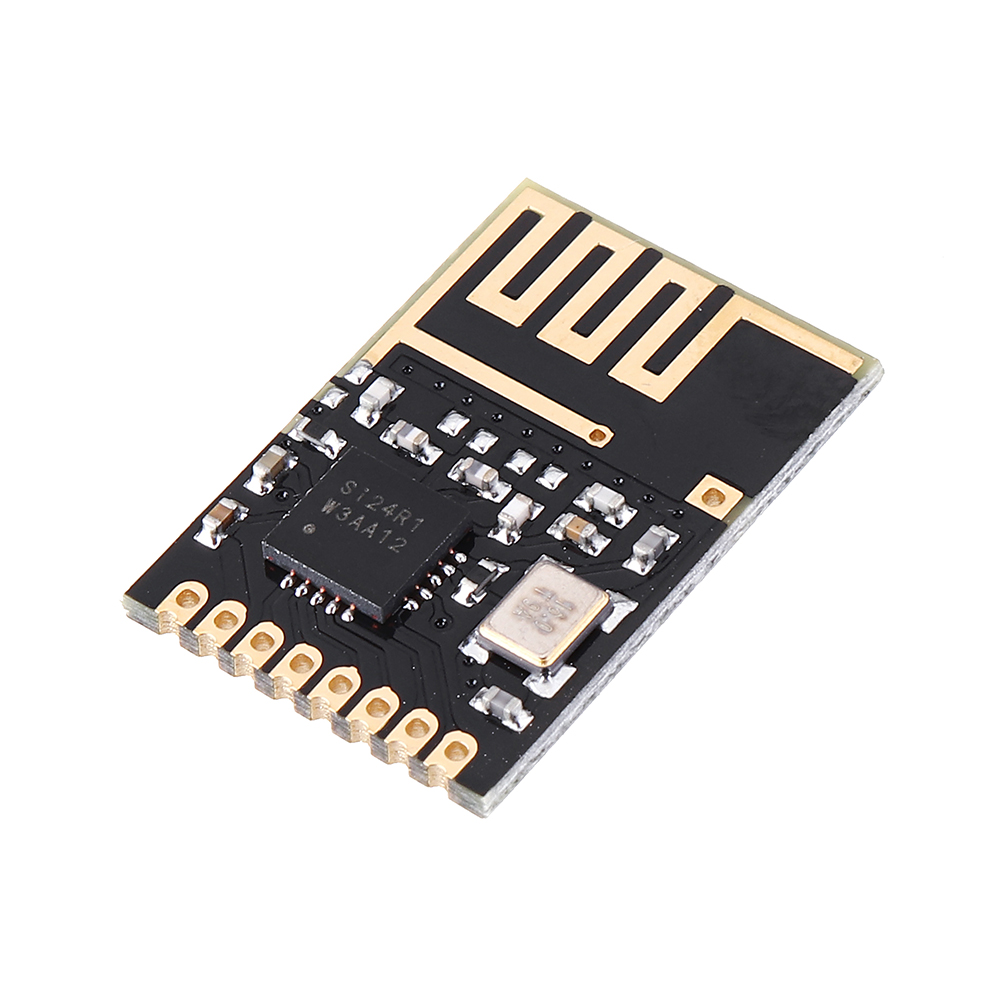

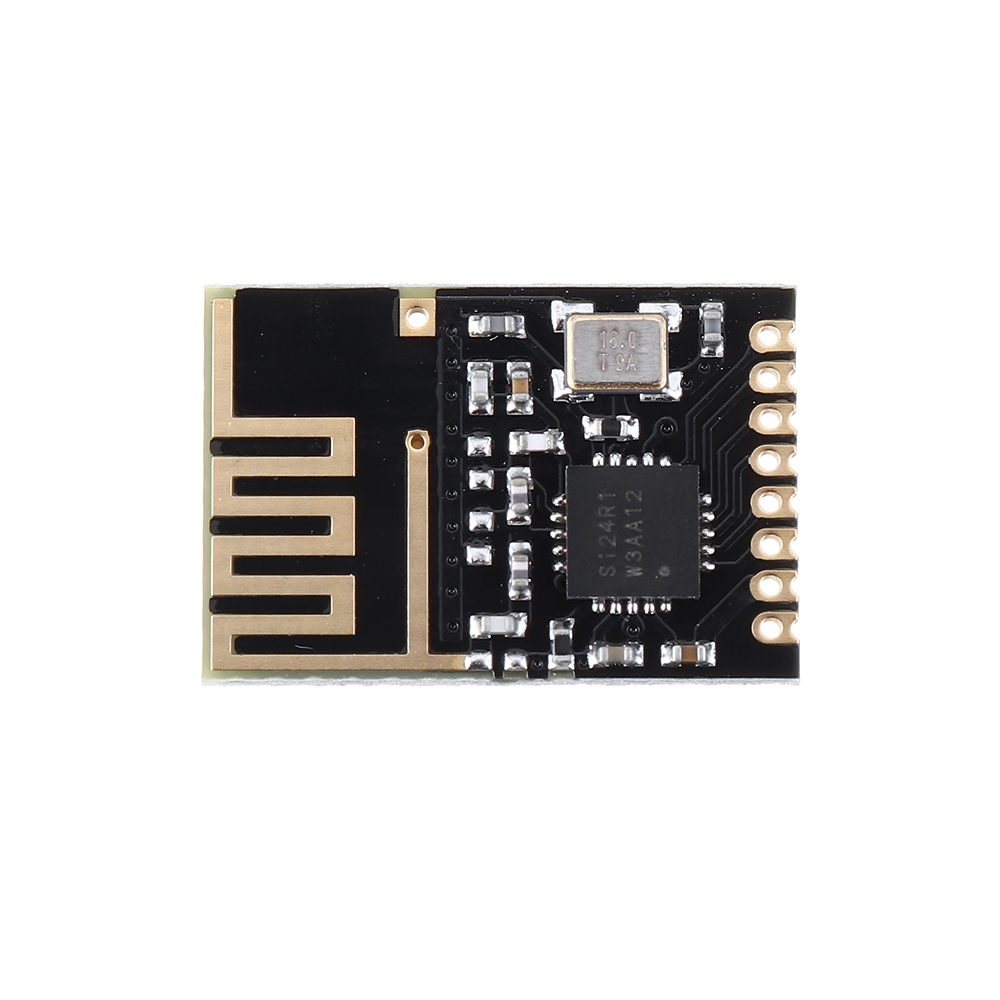

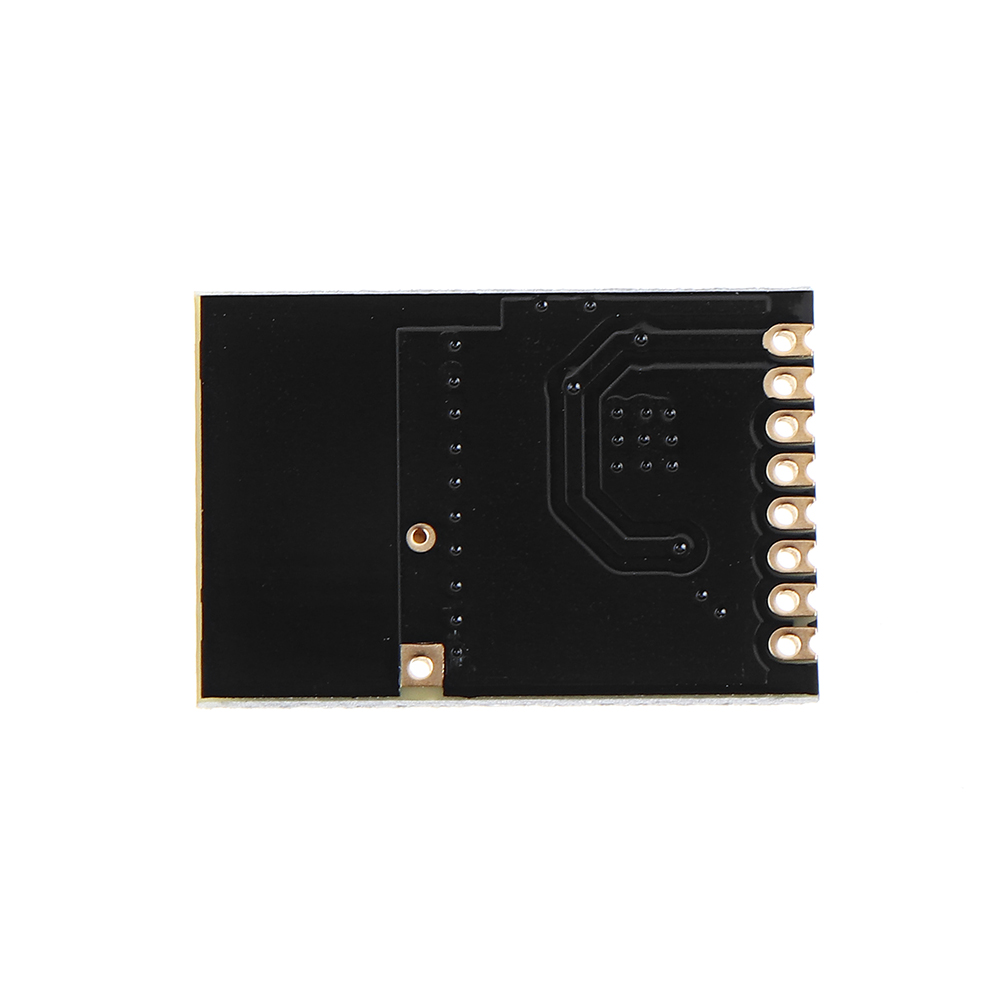

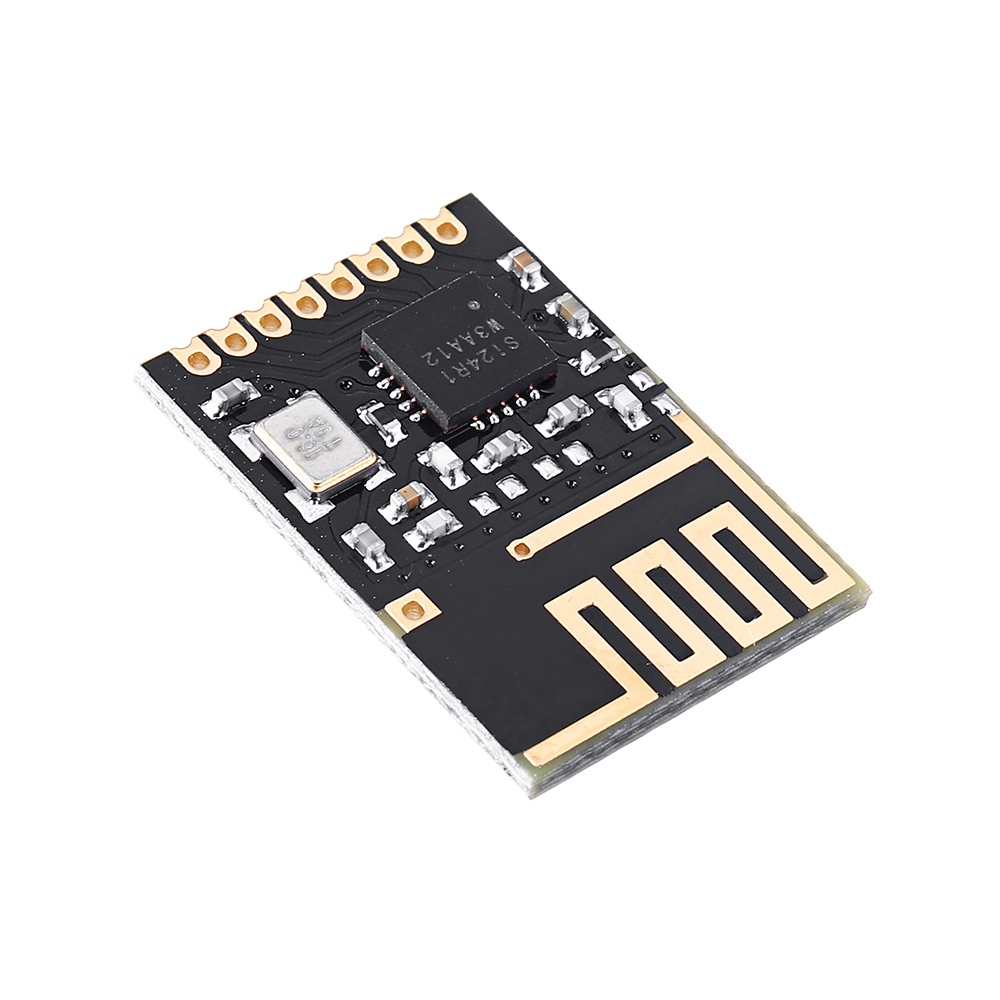

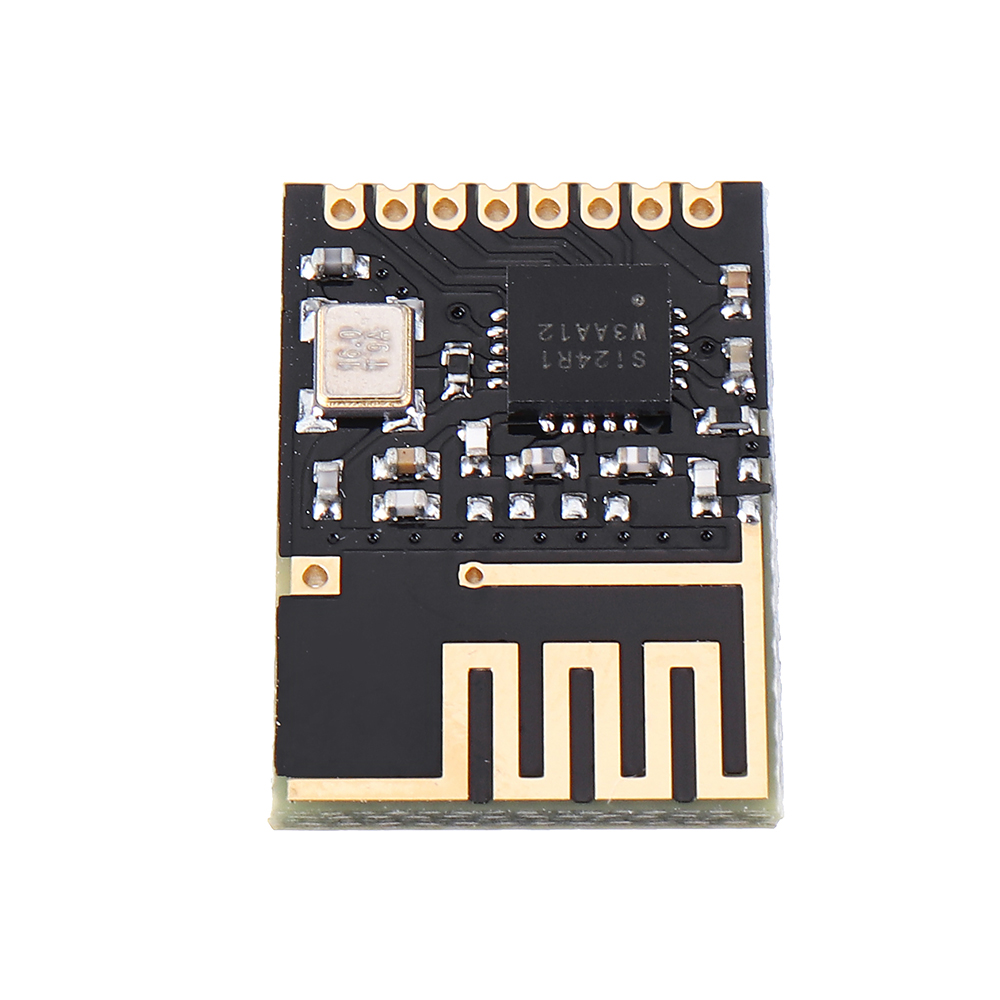

670.772 is een 2.4G draadloze module met een klein formaat en een ingebouwde antenne. Het heeft een hoge luchtsnelheid (tot 2 Mbps), SPI-interface en een pure hardwaremodule. Het heeft een hoge stabiliteit, hoge kostenprestaties en goede spectrumtestkenmerken. , klein formaat, gebruikmakend van alle industriële componenten.
670.772 kan op grote schaal worden gebruikt in verschillende Internet of Things-toepassingen en is geschikt voor draadloze muis en toetsenbord, draadloze afstandsbediening, somatosensorische apparatuur, actieve RFID, NFC, laagvermogen zelforganiserende draadloze netwerksensoren van netwerknodes. Ideale oplossing voor IoT-toepassingen
Voorzien zijn van:
Voorzien zijn van:
1. Stamp hole, ultra-small pakket, ingebouwde 2.4G antenne, compact formaat, gemakkelijk te gebruiken
2. Ondersteuning van data-ontvangst van zes kanalen
3. Ondersteuning van normale modulatiemethoden, zoals GFSK / FSK
4. Ondersteuning van 2Mbps / 1Mbps / 250Kbps datasnelheid
5. Multifrequentiepunt: 126 frequentiepunten om te voldoen aan de behoeften van communicatie met meerdere punten en frequentiehoppen
6. Intern geïntegreerde hoge PSRR LDO
7. Breed voedingsspanningsbereik: 1.9 ~ 3.6V
8. Gemiddelde emissiestroom zo laag als 110mA
9. Ontvangstgevoeligheid: -96dBm @ 250kbps
10. Maximaal zendvermogen: + 7dBm
11. Met vierdraads SPI-interface kan de snelheid oplopen tot 10MHz
12. Interne geïntegreerde intelligente ARQ-protocolbasis-motor
13. Transceiver data hardware interrupt output
14. Ondersteuning 1bit RSSI-uitvoer
15. Lage toepassingskosten: SI24R1 integreert alle high-speed signaalverwerkingsonderdelen gerelateerd aan het RF-protocol, zoals: automatische hertransmissie van verloren datapakketten en het automatisch genereren van reactiesignalen, etc. De SI24R1 SPI-interface kan worden verbonden met de SPI-hardware-poort van de microcontroller of met een microcomputer met één chip. De I / O-poort is gesimuleerd en de interne FIFO kan worden gekoppeld aan verschillende microprocessoren met hoge en lage snelheid, wat handig is voor het gebruik van goedkope microcomputers met één chip.
16. Eenvoudig te ontwikkelen: aangezien de verbindingslaag volledig in de module is geïntegreerd, is deze heel gemakkelijk te ontwikkelen. Automatische hertransmissiefunctie, automatische detectie en hertransmissie van verloren datapakketten, hertransmissie en aantal hertransmissies. Softwarebesturing slaat automatisch de automatische antwoordfunctie van het pakket op zonder het responsiesignaal te ontvangen. Na ontvangst van geldige gegevens stuurt de module automatisch een reactie. Signaal, geen noodzaak om carrierdetectie afzonderlijk te programmeren - ingebouwde detectie van vaste frequentie-detectie CRC-foutdetectie en point-to-multipoint communicatie-adres controle packet-transmissiefoutteller en carrierdetectiefunctie kunnen worden gebruikt voor frequentie-hopping-instelling kan tegelijkertijd zes ontvangkanaal instellen adressen, die selectief kunnen zijn Het open ontvangende kanaalstempingsgat heeft een hoogte van 1,27 mm voor eenvoudig ingesloten toepassingen.
| PIN | Naam | Richting | Functie |
| 1 | VCC | - | De voeding moet tussen 2.0 ~ 3.6V zijn |
| 2 | GND | - | Aardedraad, aangesloten op de referentiepotentiaal |
| 3 | CE | Invoer | Module controlepin |
| 4 | CSN | Invoer | Modulechipselectiepen voor het starten van een SPI-communicatie |
| 5 | SCK | Invoer | Module SPI busklok |
| 6 | MOSI | Invoer | Module SPI Gegevensinvoerpen |
| 7 | MISO | uitgang | Module SPI Gegevensuitvoerpen |
| 8 | IRQ | uitgang | Module interrupt signaaluitgang, actief laag |
| Module model | 670.772 |
| Pakket | Postzegel |

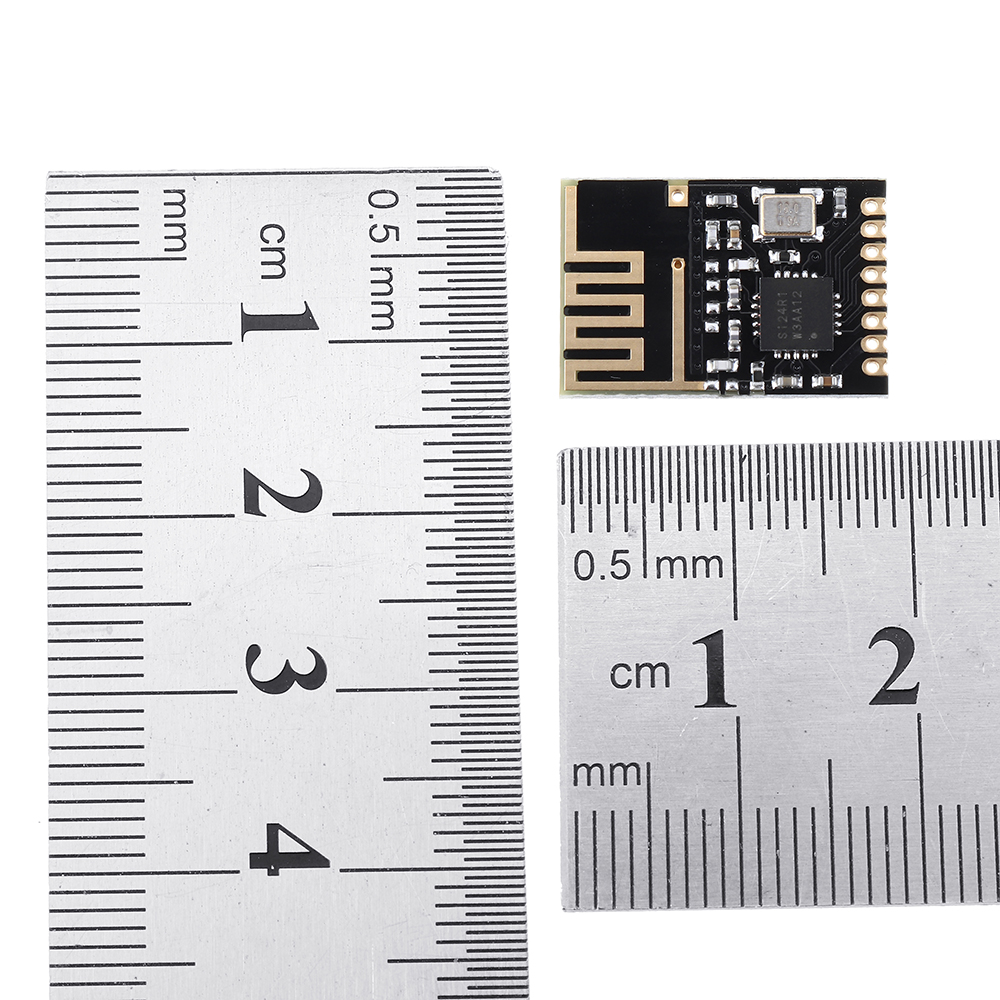

| Grootte | 18*12mm |
| Communicatie-interface | SPI (tot 10 Mbps) |
| Lucht snelheid | 250k ~ 2Mbps 3 instelbare niveaus (250 kbps, 1 Mbps, 2 Mbps) |
| Spectrumbereik | Instelbaar van 2400 MHz ~ 2525 MHz, stappen van 1 MHz |
| Antenne vorm | Aan boord PCB antenne, ontvang 2dBi |
| Maximale zendvermogen | 7dBm |
| Gevoeligheid ontvangen | -96dBm @ 250Kbps |
| Gemiddelde stroom | Emissiestroom: 25mA (7dBm) Ontvang stroom: 15mA (2Mbps) Afschakelstroom: 1.0uA (Shutdown-modus) |
| Voeding bereik | 1.9 ~ 3.6V, typische waarde 3.3V |
| Bedrijfstemperatuur | -20 ° C ~ 85 ° C |
| Opslagomgeving | -20 ° C ~ 90 ° C, <90% RH |
Pakket bestaat uit:
10 x 2.4G draadloze module
