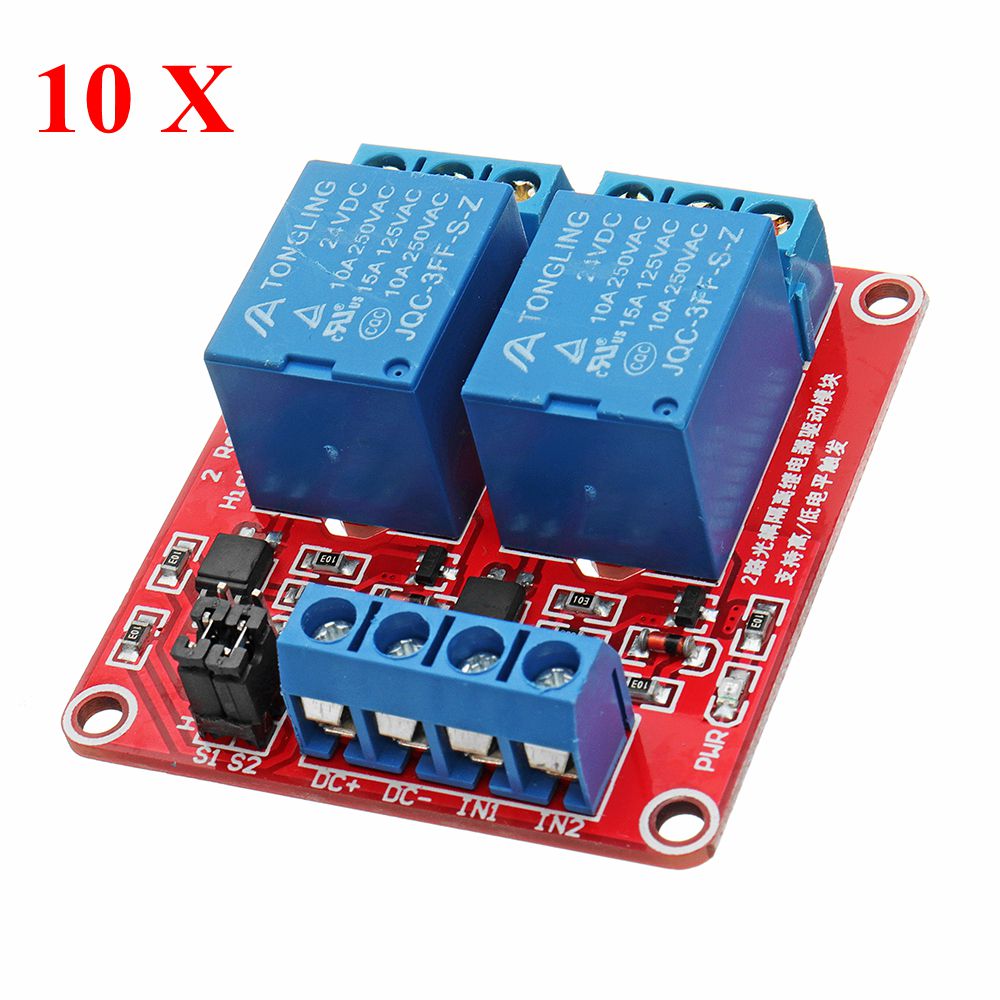

Beschrijving:
De module maakt gebruik van echte kwaliteitsrelais, normaal gesproken open interfaces
Het gebruik van SMD optocoupler isolatie, rijvermogen, stabiele prestaties
De module kan hoog of laag zijn door een instel- voor de jumper
Fout-tolerant ontwerp, zelfs als de besturingslijn is gebroken, zal het relais niet werken
De stroomindicator (groen), de relaisstatusindicator (rood)
Het interface design van de menselijke natuur, alle interfaces zijn beschikbaar via een directe aansluiting terminal leidingen, heel handig
Specificatie:
Maximale belasting: AC 250V / 10A, DC 30V / 10A
stroom: 5mA
Werkspanning: 12V
Module grootte: 50 x 26 x 18,5 mm (L x B x H)
Vier montagebouten gaten, diameter 3.1mm
Module interface:
DC +: positieve voeding (VCC)
DC-: negatieve voeding (GND)
IN: kan een hoog of laag niveau bedieningsrelais zijn
Relais uitgangen:
NEE: normaal open relais interface
COM: Common Interface Relays
NC: normaal gesloten relais interface
Hoge en lage niveau opties:
Het is laagniveau wanneer de jumper op LOW pin aansluit
Het is een hoog niveau wanneer de jumper verbinding maakt met HIGH pin
Pakket inbegrepen:
10 x 2 kanaals H / L niveau optocoupler relaismodule
