Kenmerken:
Universeel gebruikt bij het produceren van printplaten, bevestig het op het PCB-oppervlak om het lichtgevoelig te maken.
Geschikt voor galvaniseren, gatafdekking en etsen.
Groot gat dekkend vermogen.
Hoge resolutie.
Groot aanpassingsvermogen voor ander materiaal.
Duurzaam in pH 8,0-8,5 situatie.
1.5 mil droge film dekt volledig een 0.25inch hoogte gat.
Geschikt voor gebruikelijk platteringsbad, geen rimpel- of kleurfout.
Specificatie:
Breedte: ca. 30 cm / 11.81 "
Lengte: ca. 100 cm / 39.37 "
Operationele stappen:
1. Verwijder de kap.
2. Reinig het oppervlak en bevestig de film voorzichtig, zorg ervoor dat deze vlak is en laat geen lucht achter.
3. Strijk de film iets om het te repareren.
4. Druk de PCB-film af om precisie te garanderen, of gebruik in plaats daarvan perkamentpapier.
5. Plaats het afgedrukte patroon op het lichtgevoelige bord om bloot te leggen. De droge film wordt diepblauw van lichtblauw.
6. Ontwikkel: verwijder een andere film, plaats deze in ontwikkelaarswater. Veeg het bord tijdens het ontwikkelen. (1 ontwikkelaarswater: 100 water)
7. Ets.
8. Demould na het etsen is voltooid. Leg het bord enkele minuten in de vorm van water. (1 ontkistingswater: 60/70 water)
Pakket inbegrepen:

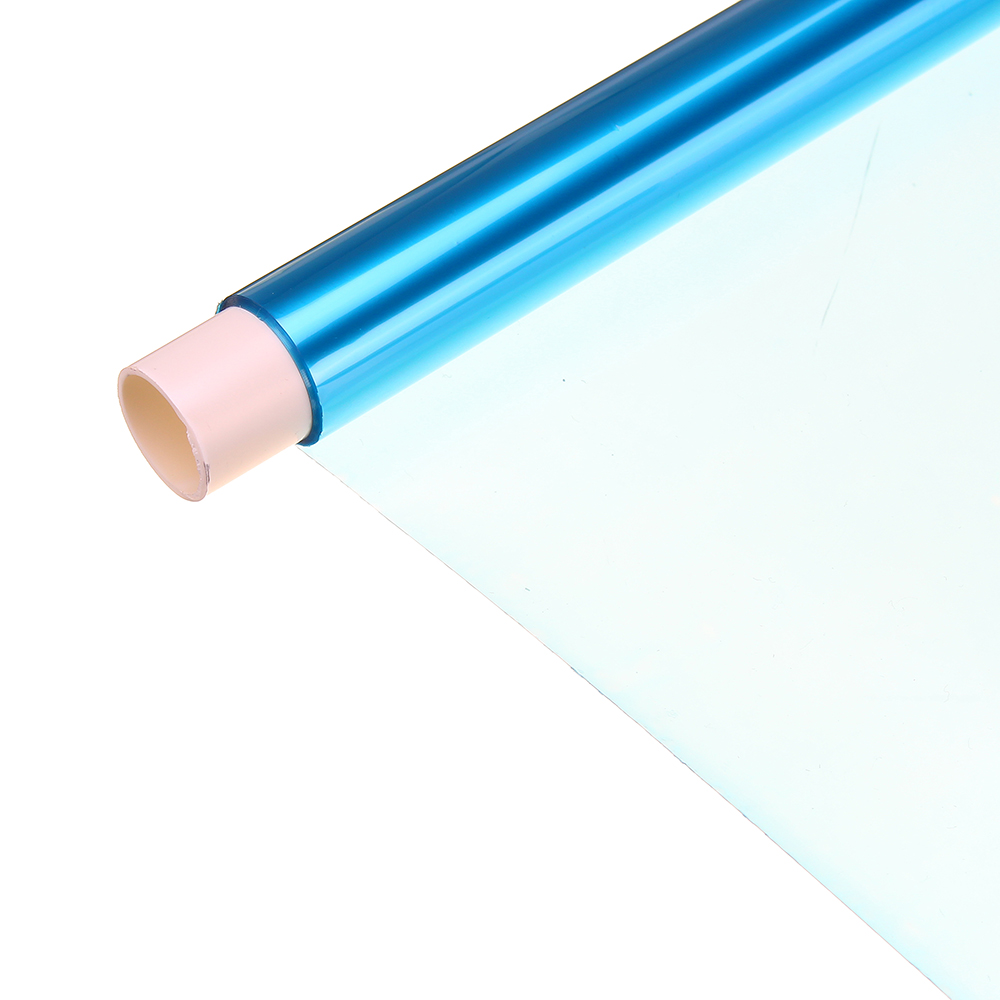

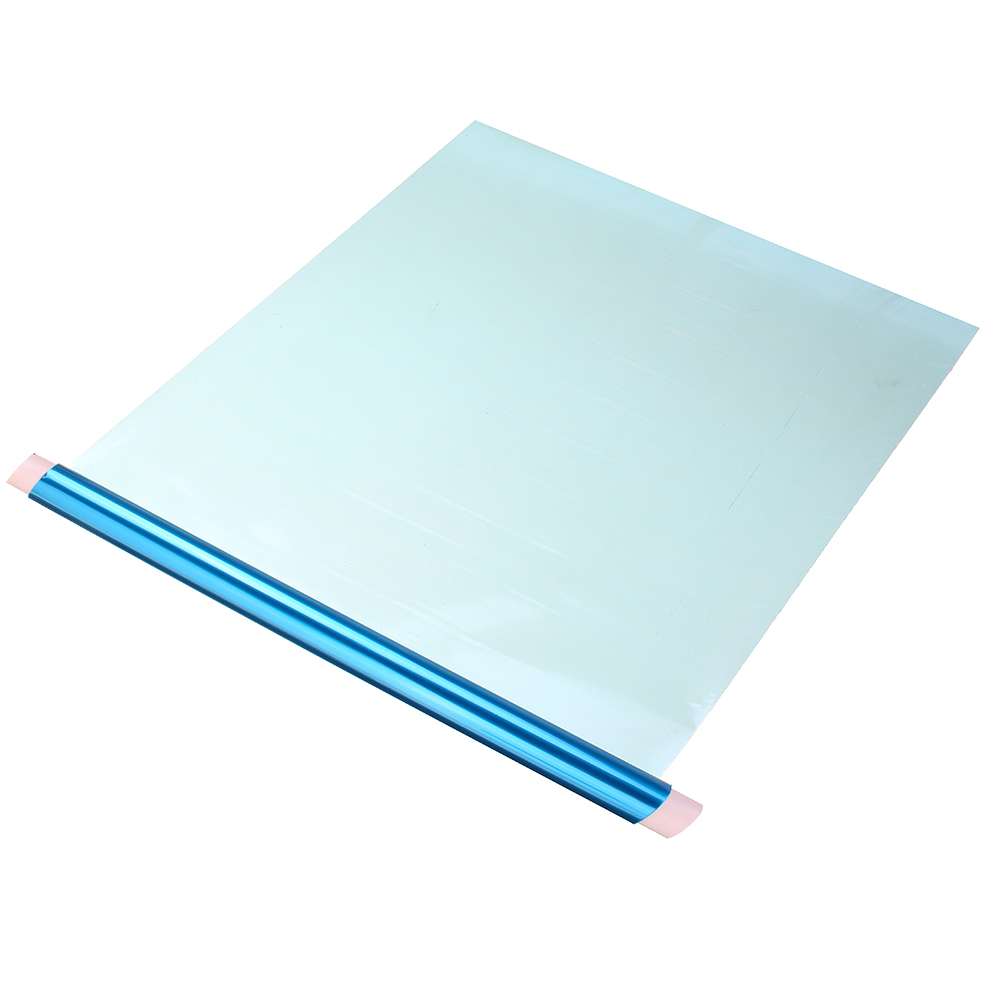

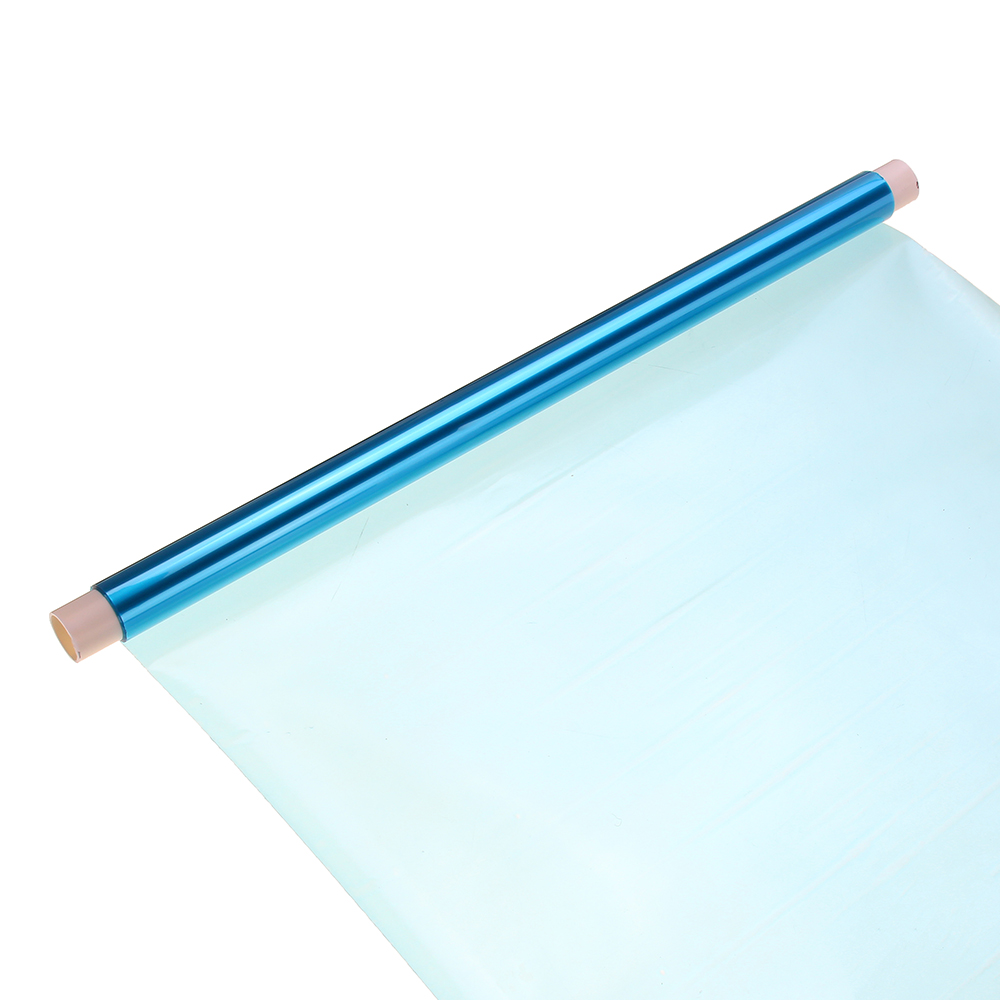

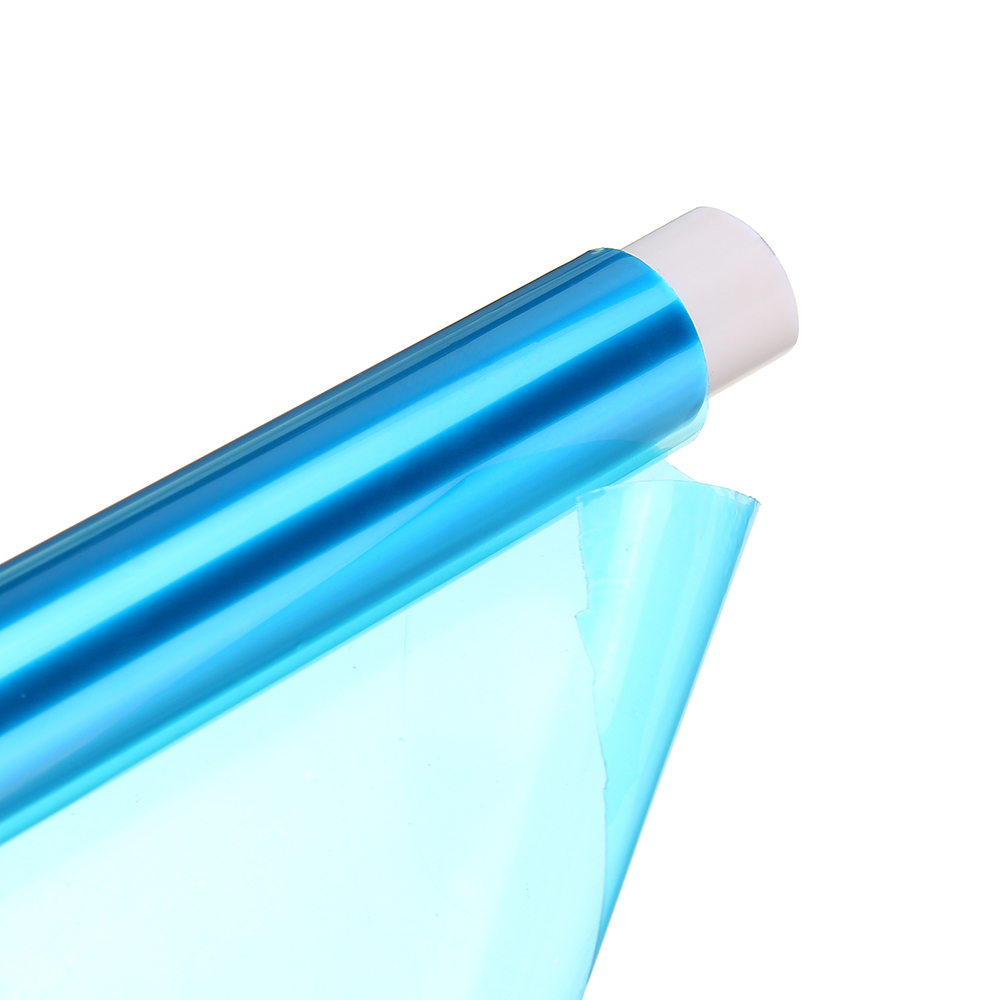

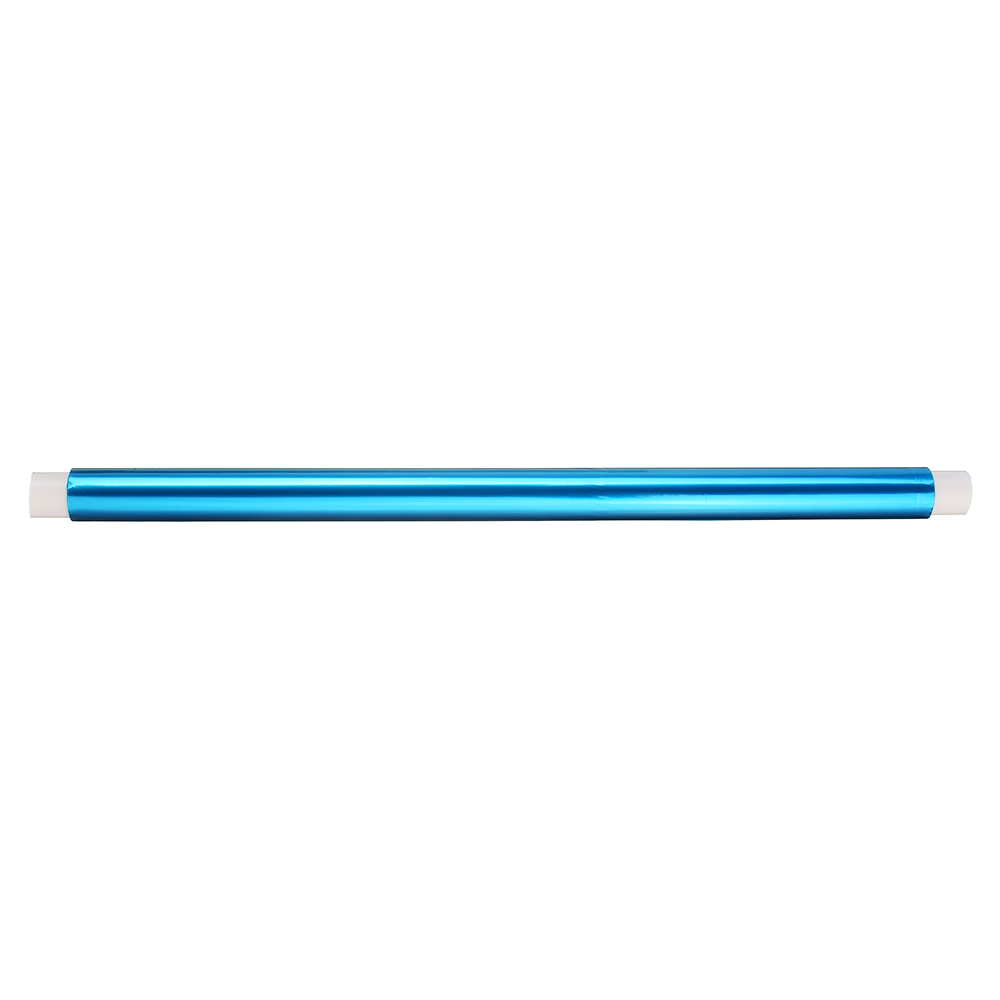

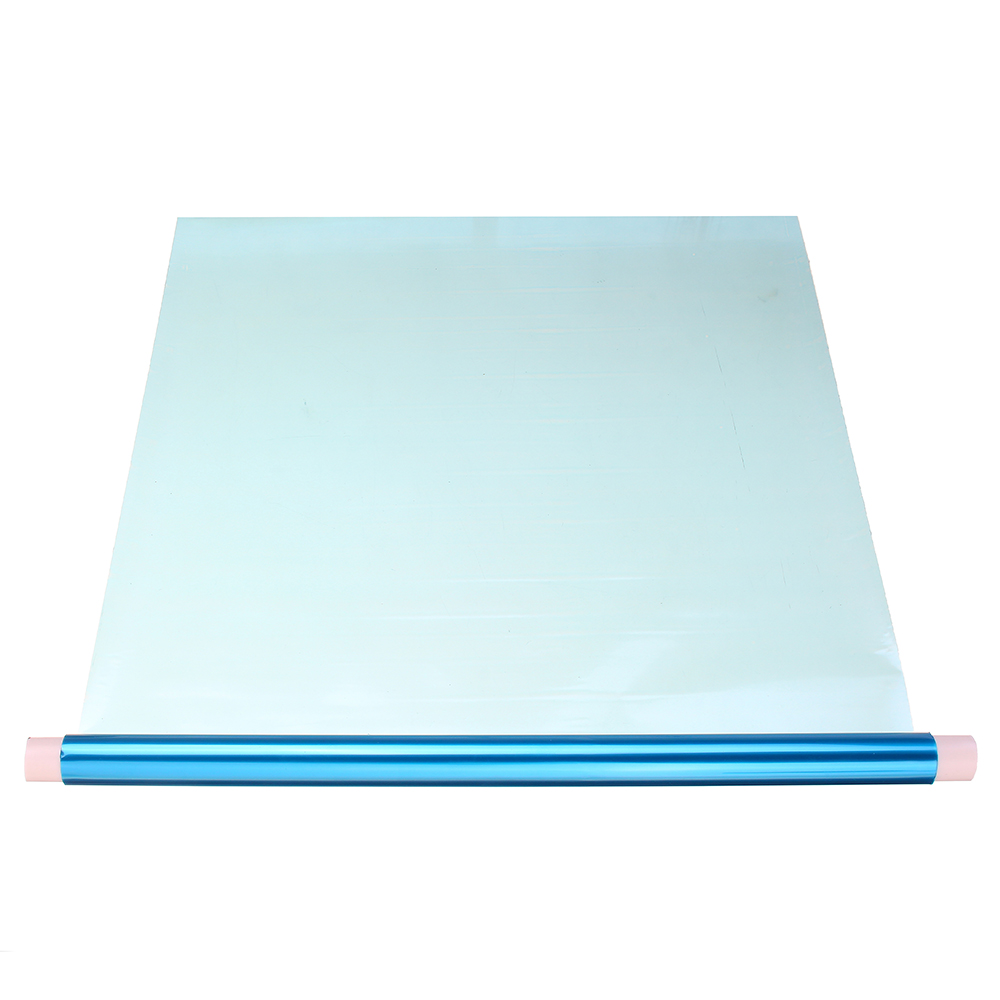

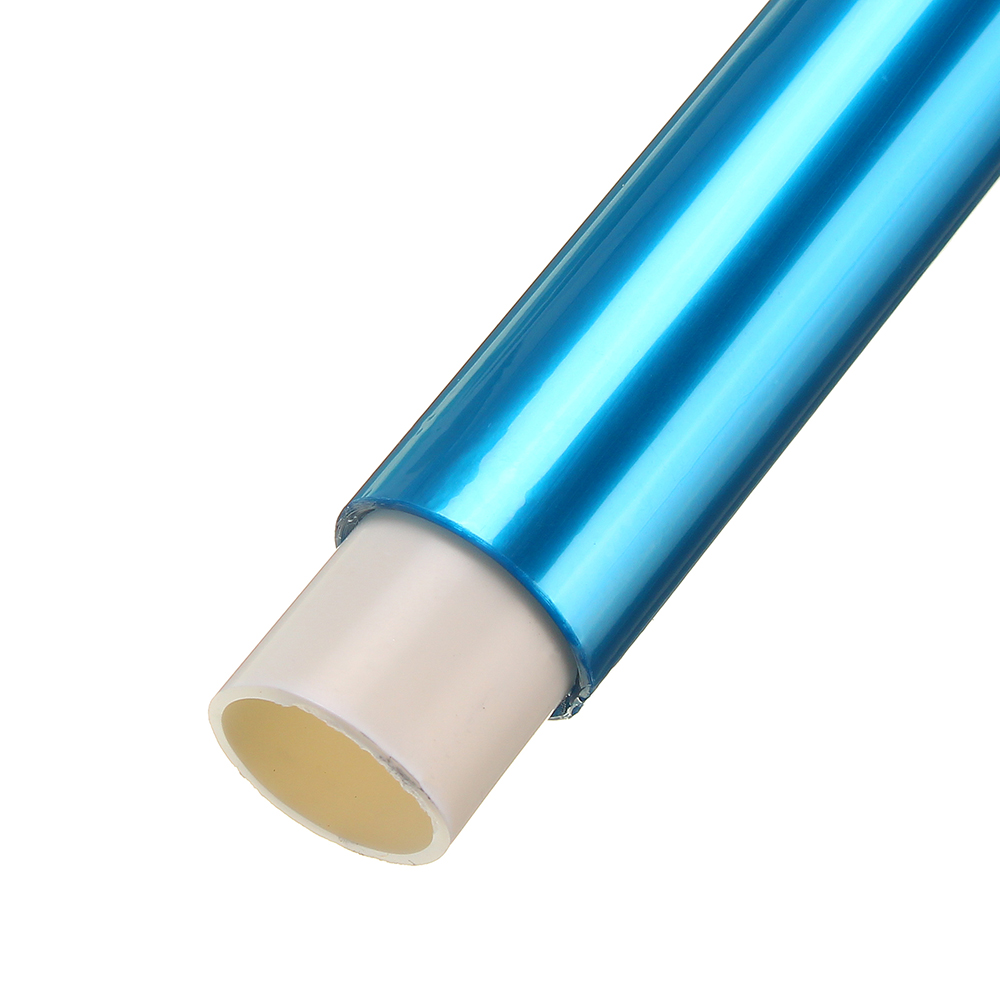

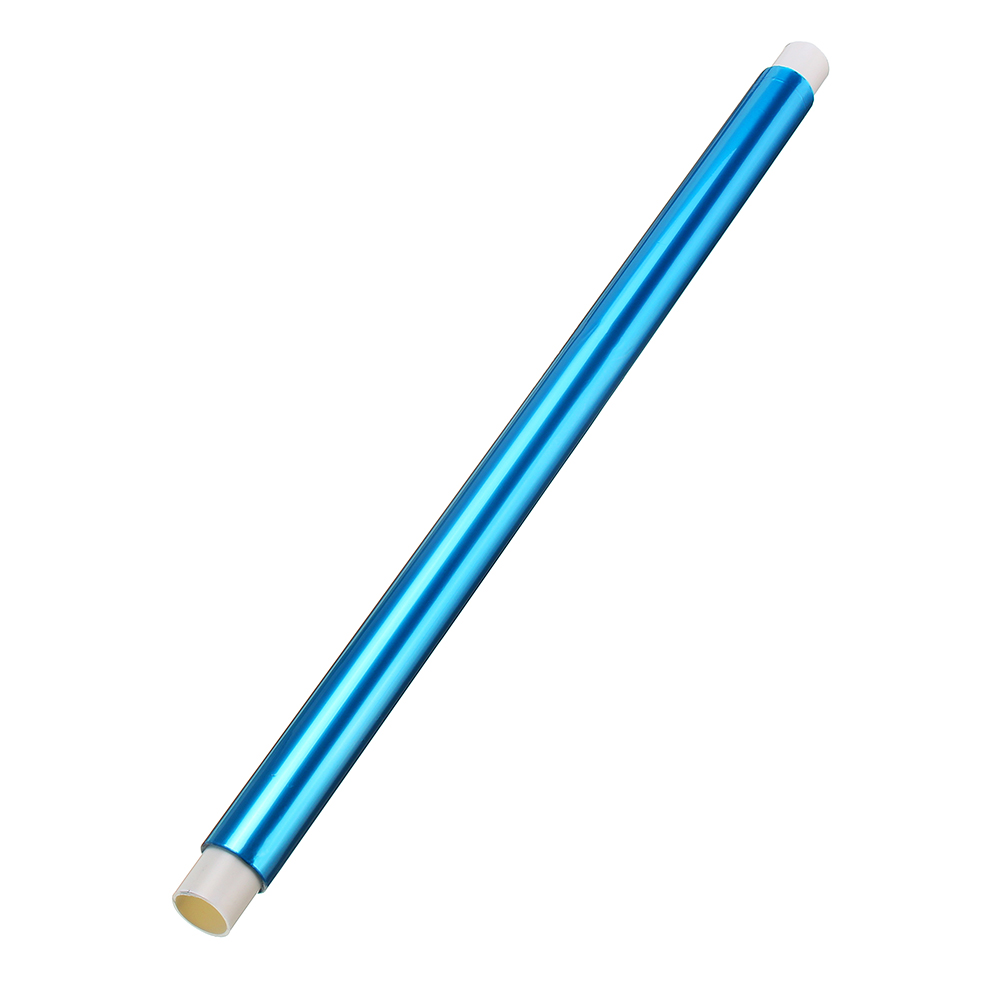

10 x 30CM 1M Draagbare lichtgevoelige droge film
