Kenmerken:

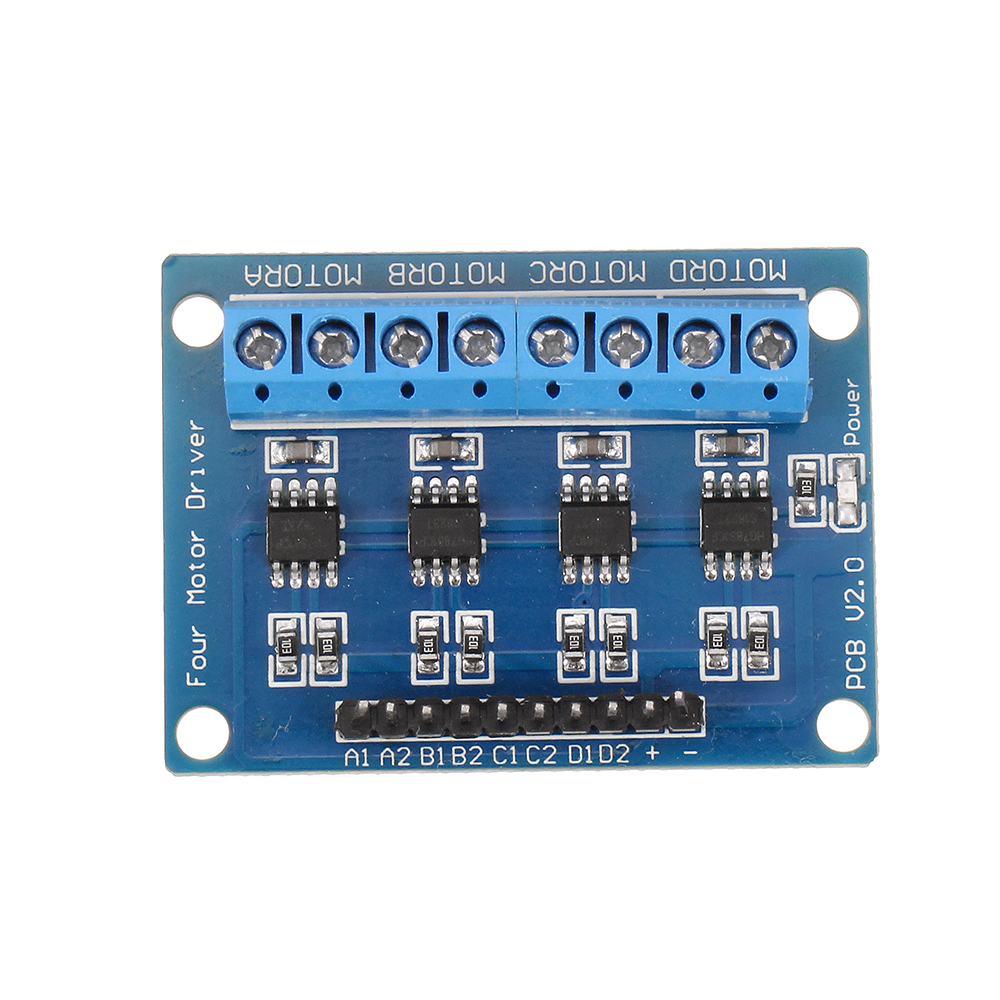

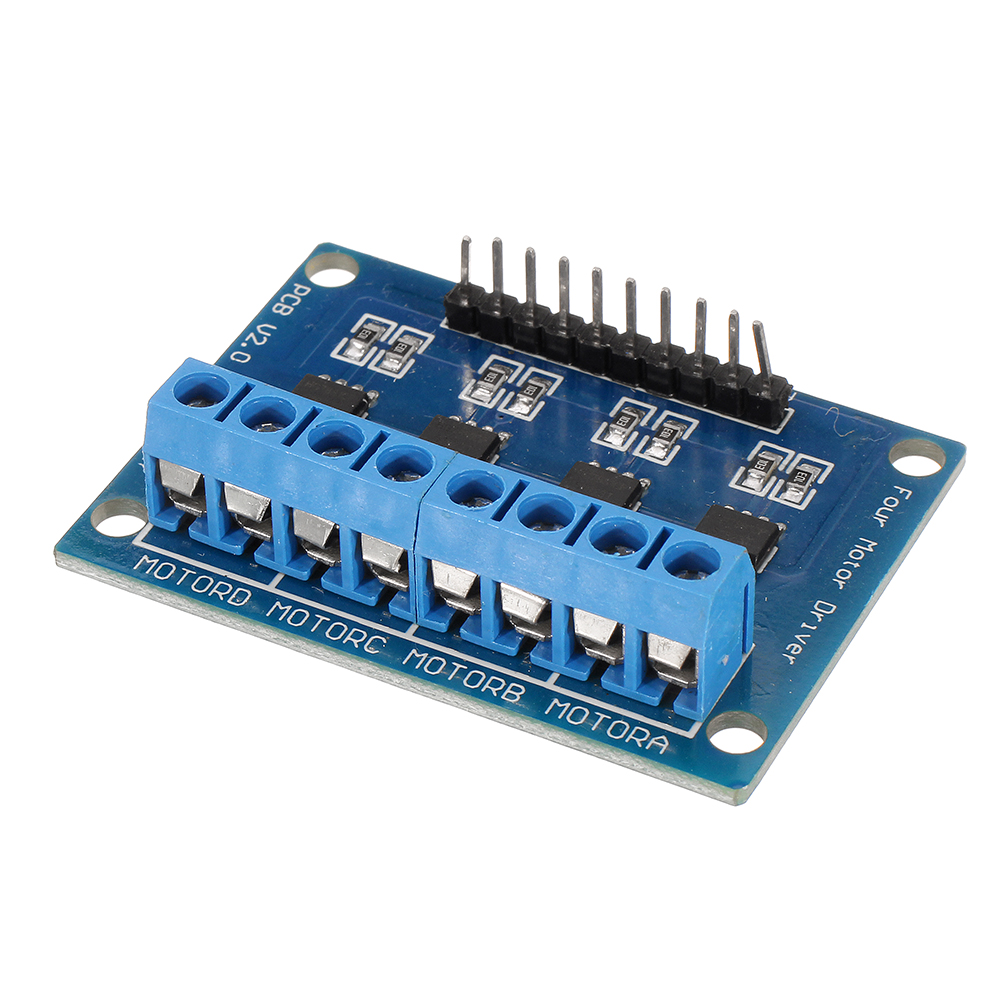

Motoraandrijfmodule wordt geleverd met zijn eigen vier HG7881-chip.
Kan 4 DC-motoren aansturen, of twee 4-draads 2-fasen stappenmotor.
specificaties:
Voedingsspanning module: 2.5-12V
Geschikt voor het motorbereik: motor bedrijfsspanning 2.5V-12V
0.8A maximale bedrijfsstroom
Afmeting: 49 mm x 36 mm
Kleur blauw
Interface beschrijving:

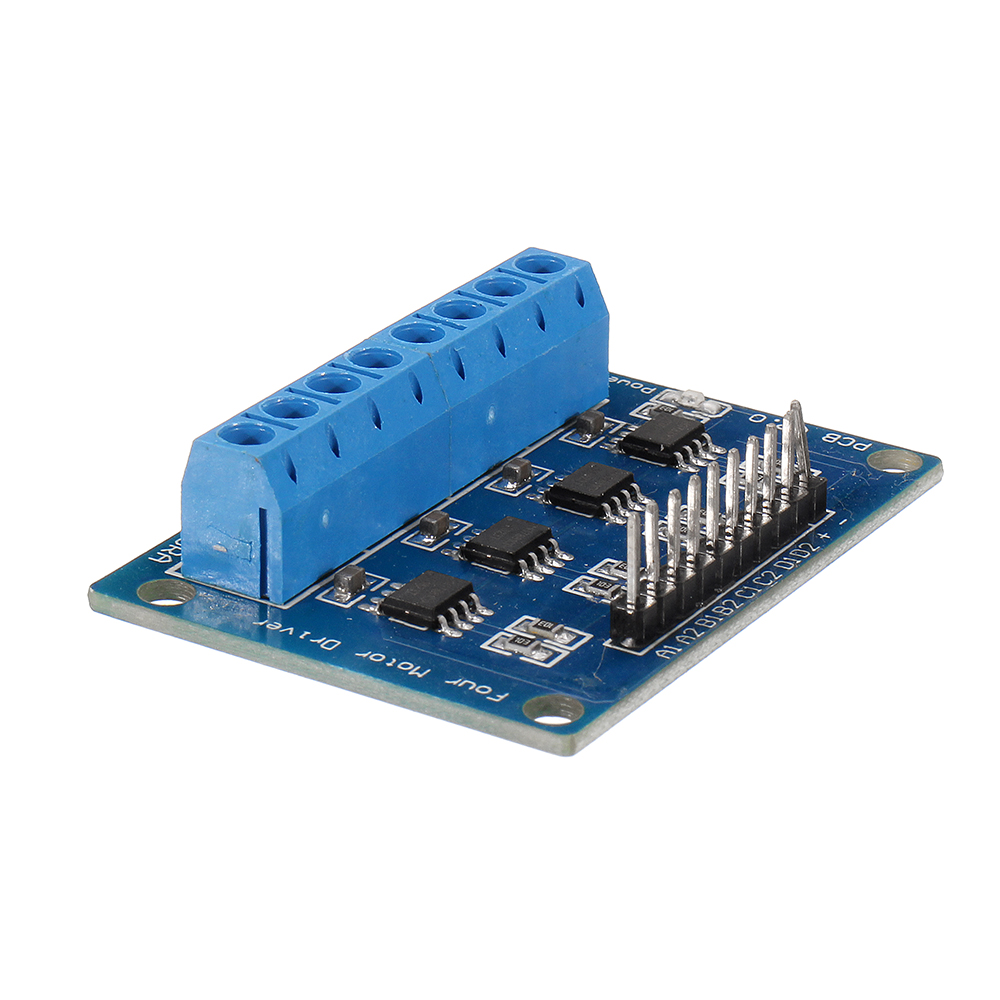

[10P zwarte gebogen pin instructies]
1 A1 externe MCU IO-poort
2 A2 externe MCU IO-poort
3 B1 externe MCU IO-poort
4 B2 externe MCU IO-poort
5 C1 externe MCU IO-poort
6 C2 externe MCU IO-poort
7 D1 externe MCU IO-poort
8 D2 externe MCU IO-poort
9 + externe 2.5V-12V spanning
10 - Externe GND

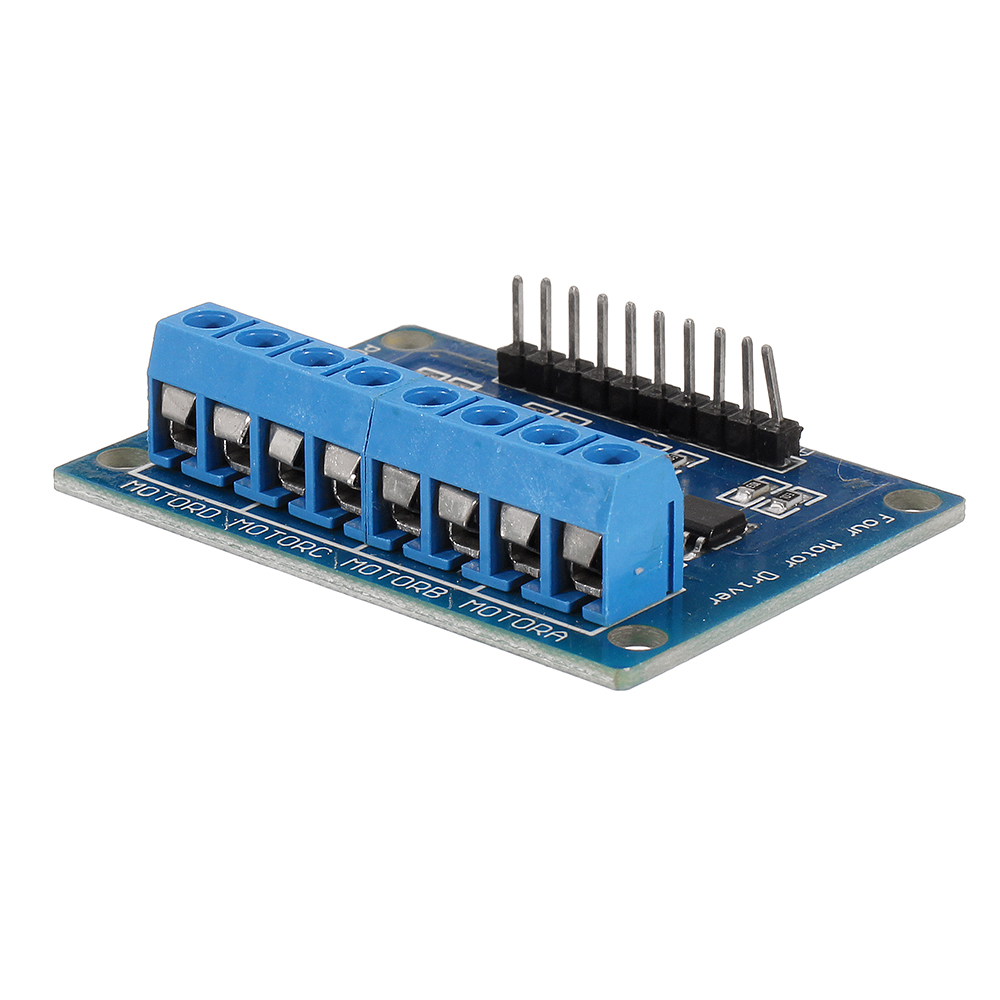

[8P PCB-klemblokbeschrijving]
1 MOTORA is verbonden met de DC-motor met 2 pennen, geen richting
2 MOTORB is verbonden met DC-motor met 2 pinnen, geen richting
3 MOTORC verbindt de DC-motor met 2 pinnen, geen richting
4 MOTORD verbindt de DC-motor met 2 pinnen, geen richting
Gebruiksaanwijzing:
Schakel VCC in, de stroomindicator van de GND-module is aan
A1 ingang hoog niveau, A2 ingang laag niveau, MOTORA motor vooruit;
A1 ingang laag niveau, A2 ingang hoog niveau, MOTORA motor omgekeerd;
B1 voert hoog niveau in, B2 voert laag niveau in, MOTORB motor draait naar voren;
B1 ingang laag niveau, B2 ingang hoog niveau, MOTORB motor keert om;
C1 ingang hoog niveau, C2 ingang laag niveau, MOTORC motor vooruit;
C1 ingang laag niveau, C2 ingang hoog niveau, MOTORC motor omgekeerd;
D1 ingang hoog niveau, D2 ingang laag niveau, MOTORD motor voorwaartse rotatie;
D1 ingang laag niveau, D2 ingang hoog niveau, MOTORD motor keert om;
Pakket Incldued:

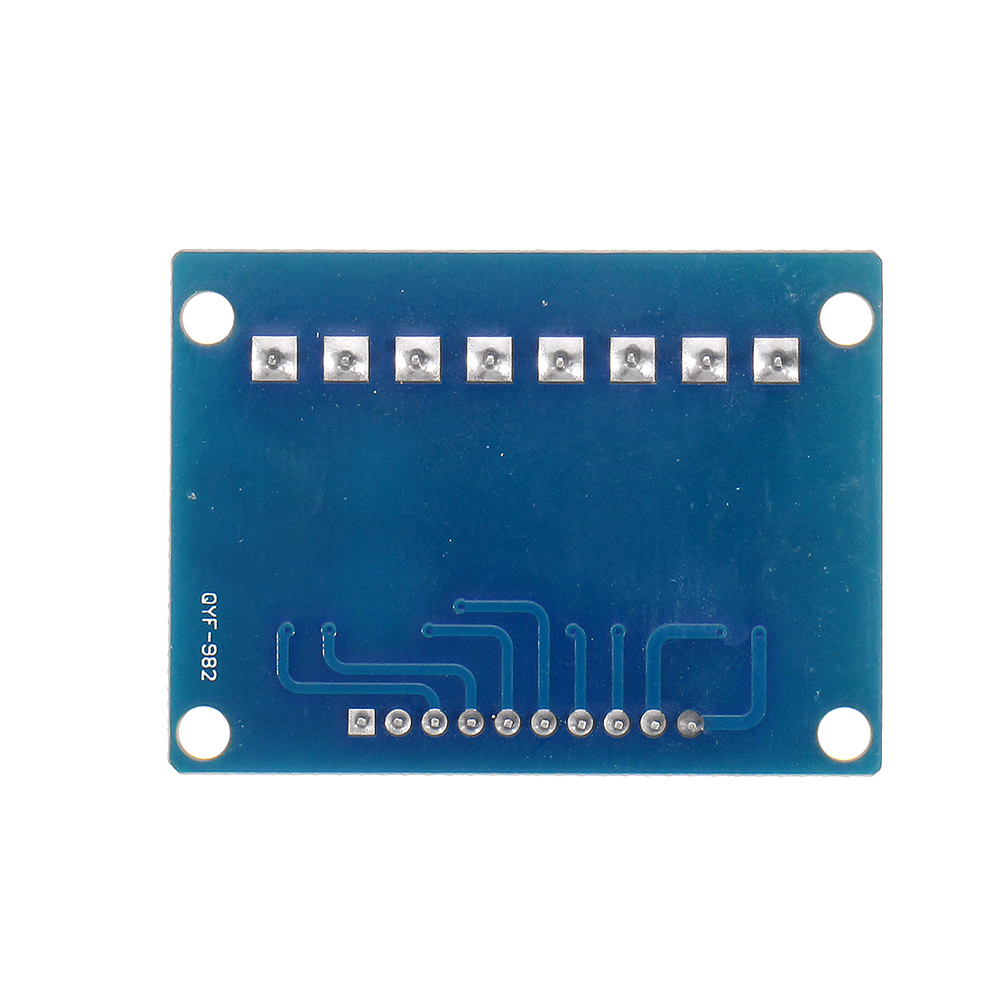

10 x HG7881 4-kanaals DC stappenmotor Driver Controller Board
