Omschrijving:

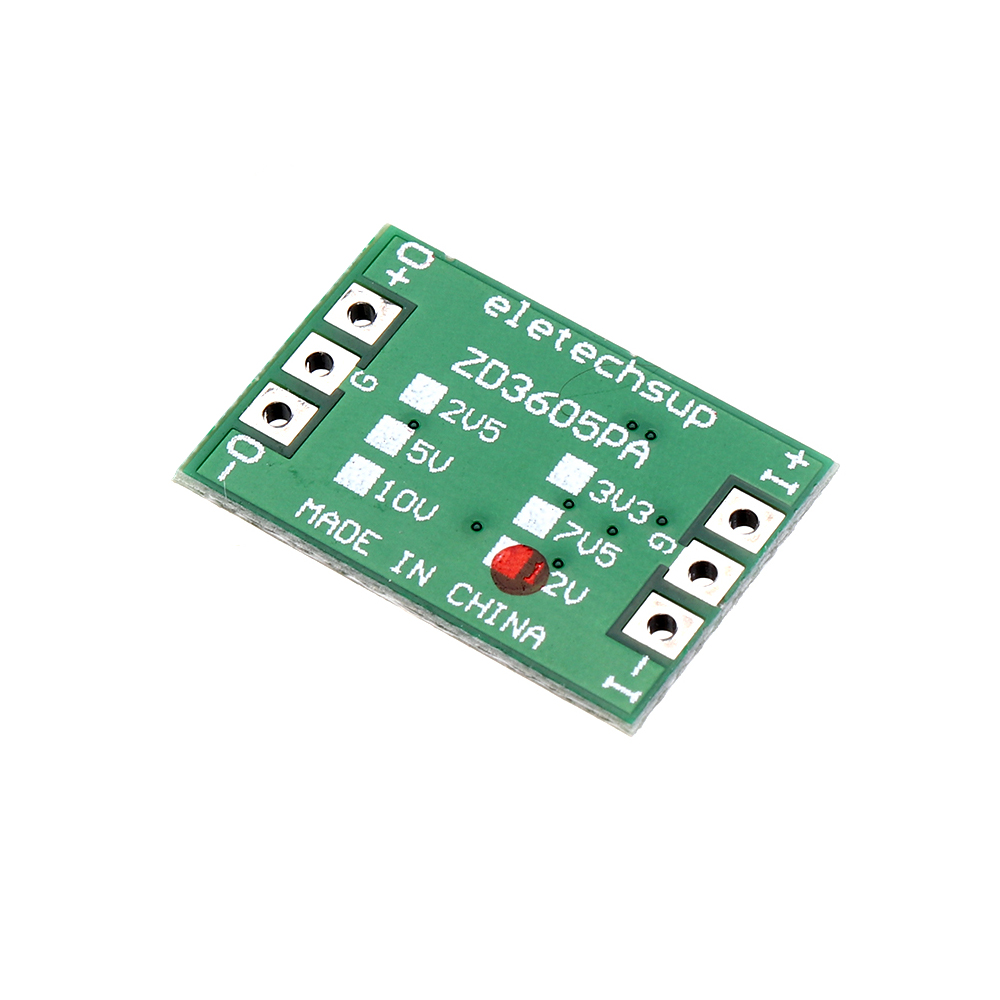

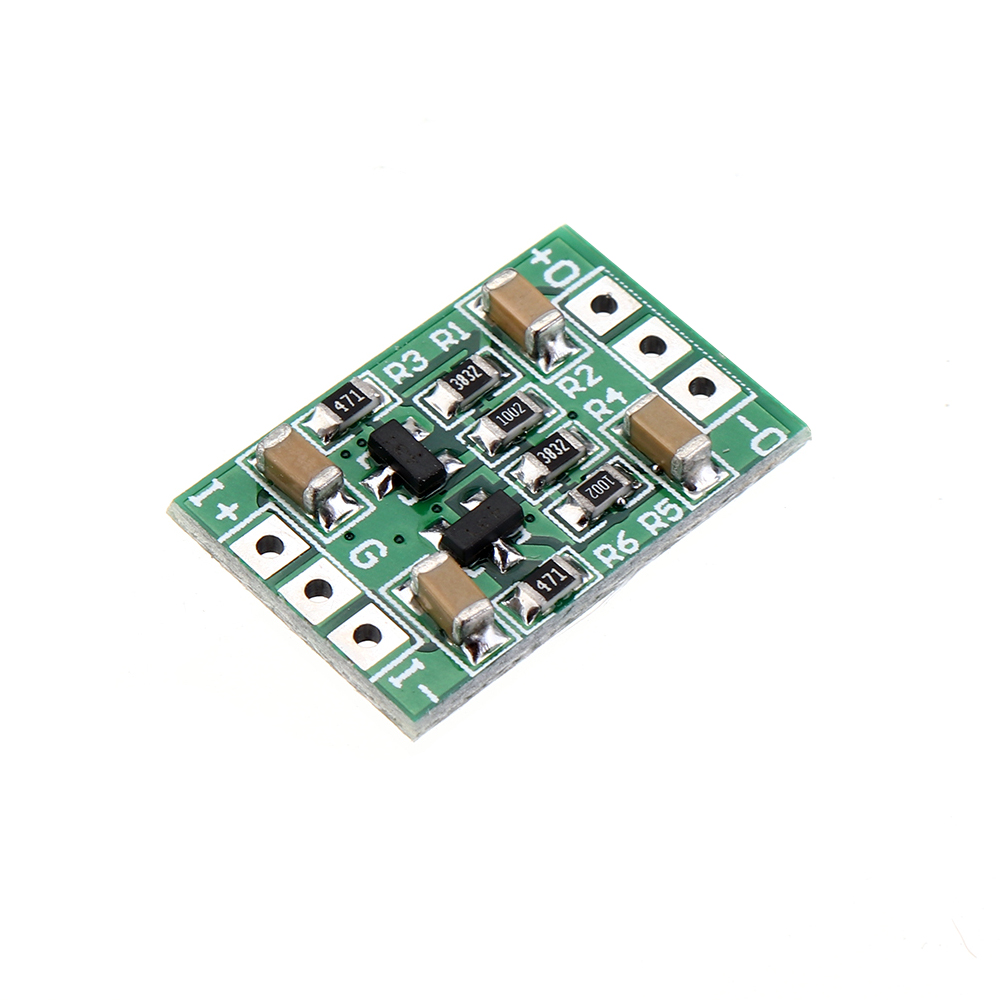

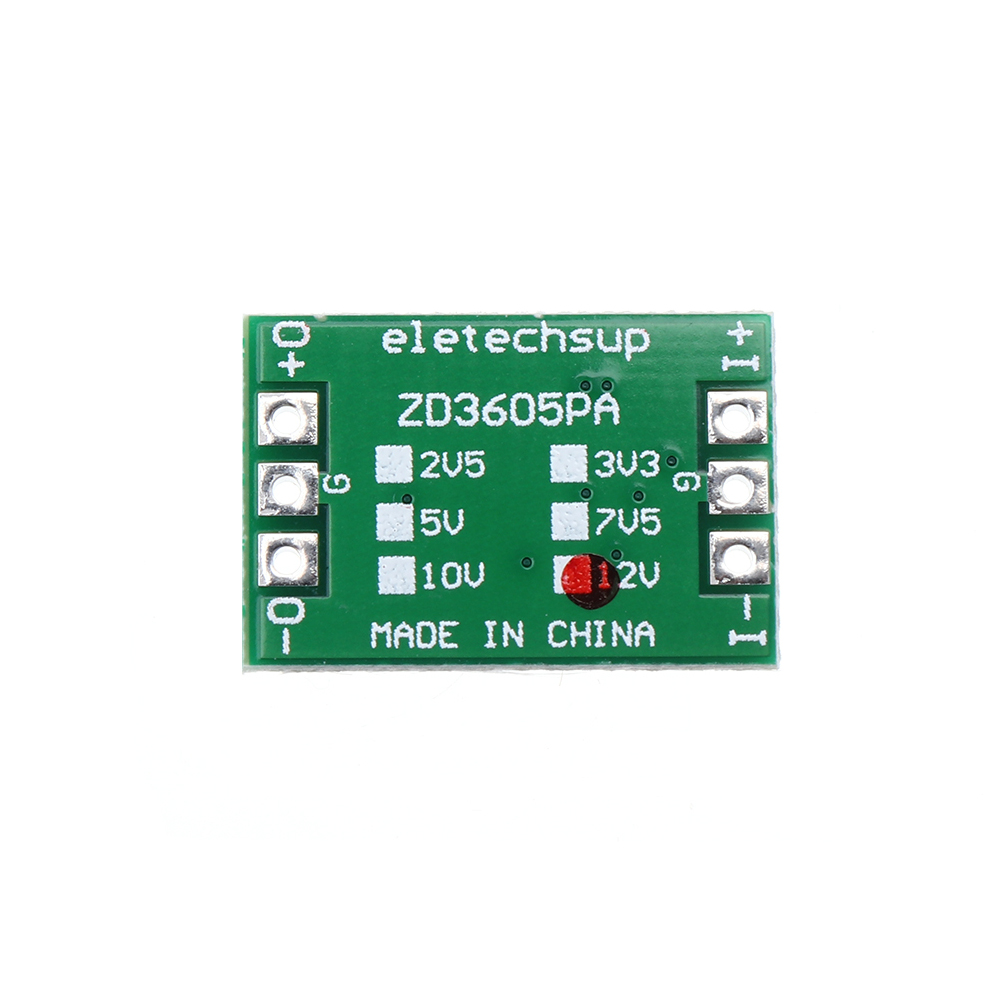

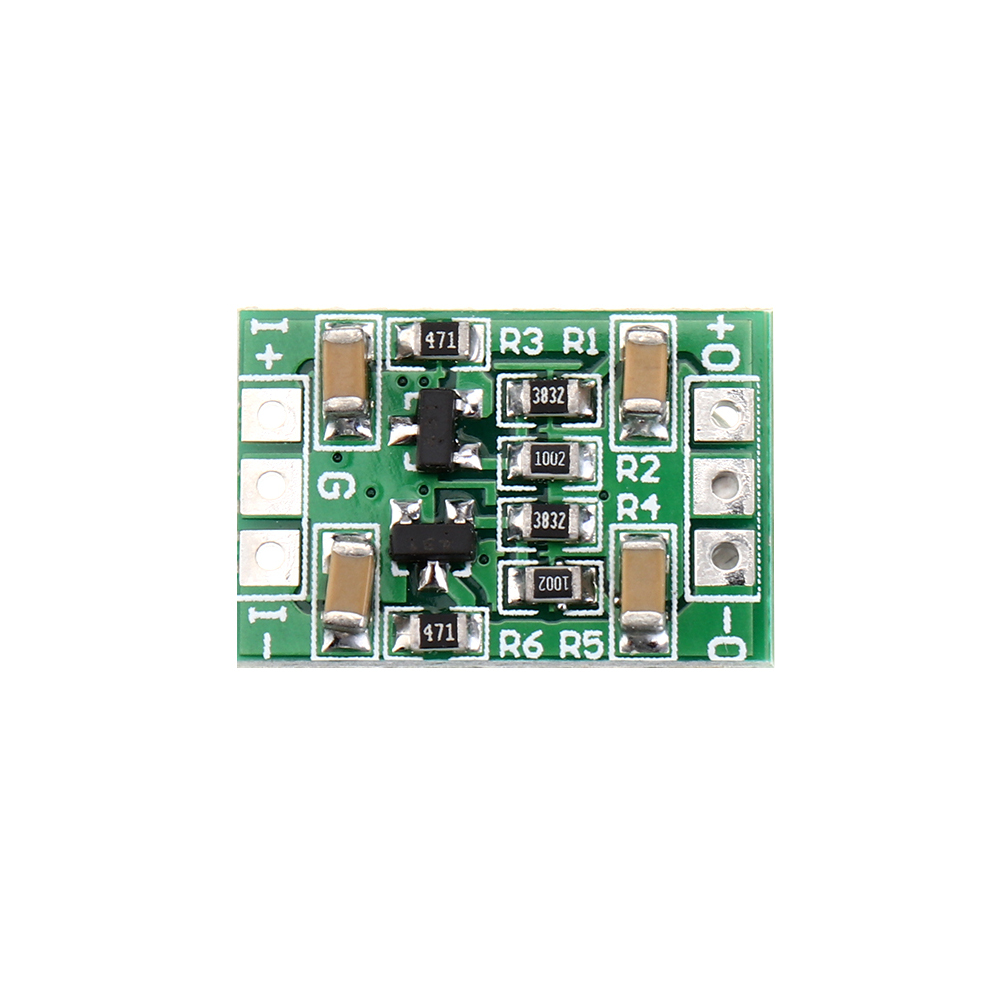

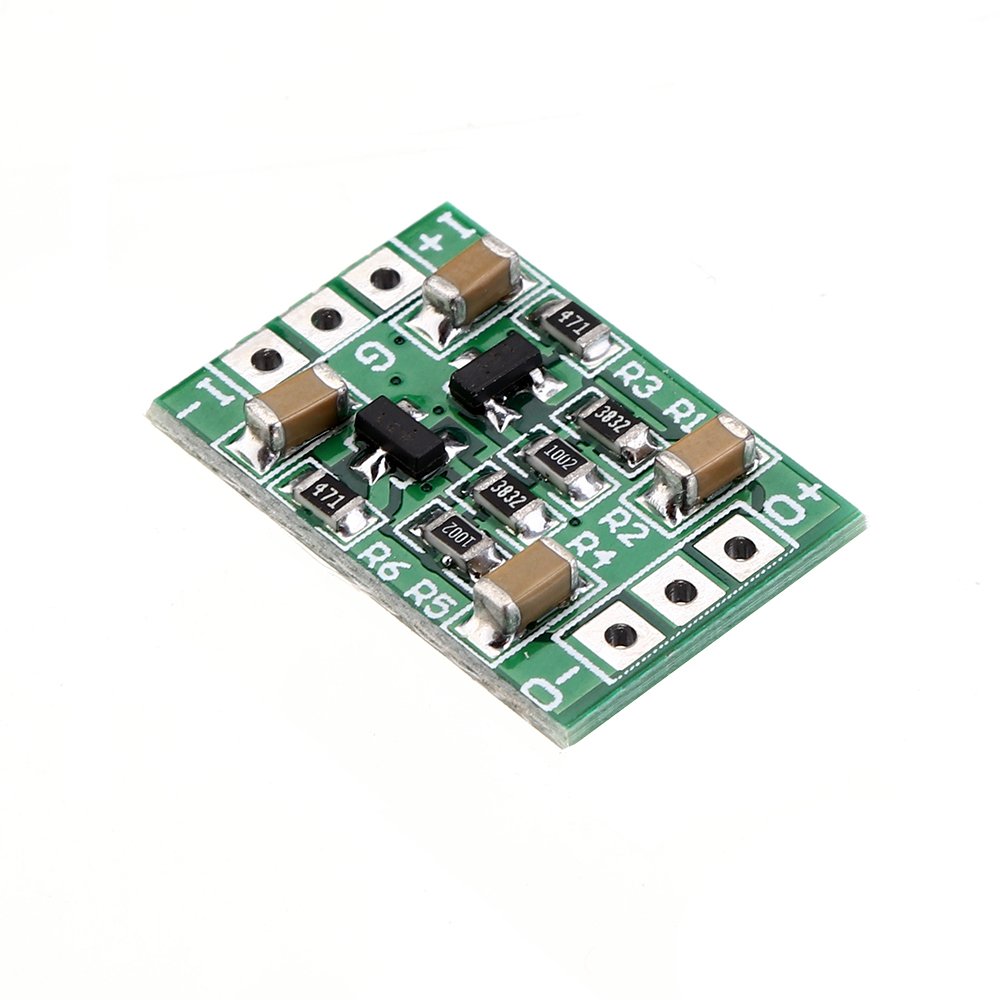

TL431 Positieve en negatieve dubbele uitgang ± 1% Precisiespanningsreferentiemodule
± 5V:
Ingangsspanning ± 6-12.6V, uitgangsspanning ± 5V
Ingangsstroom 2.1-16MA, MAX Uitgangsstroom 0.1-13MA
Ingangsstroom 2.1-16MA, MAX Uitgangsstroom 0.1-13MA
Nauwkeurigheid: ± 1%
Bedrijfstemperatuurbereik: -40 ~ + 125 graden Celsius
Opslagtemperatuurbereik: -65 ~ + 150 graden Celsius
2,54 mm pin pitch, voor MCU Development Board Breadboard vriendelijk.

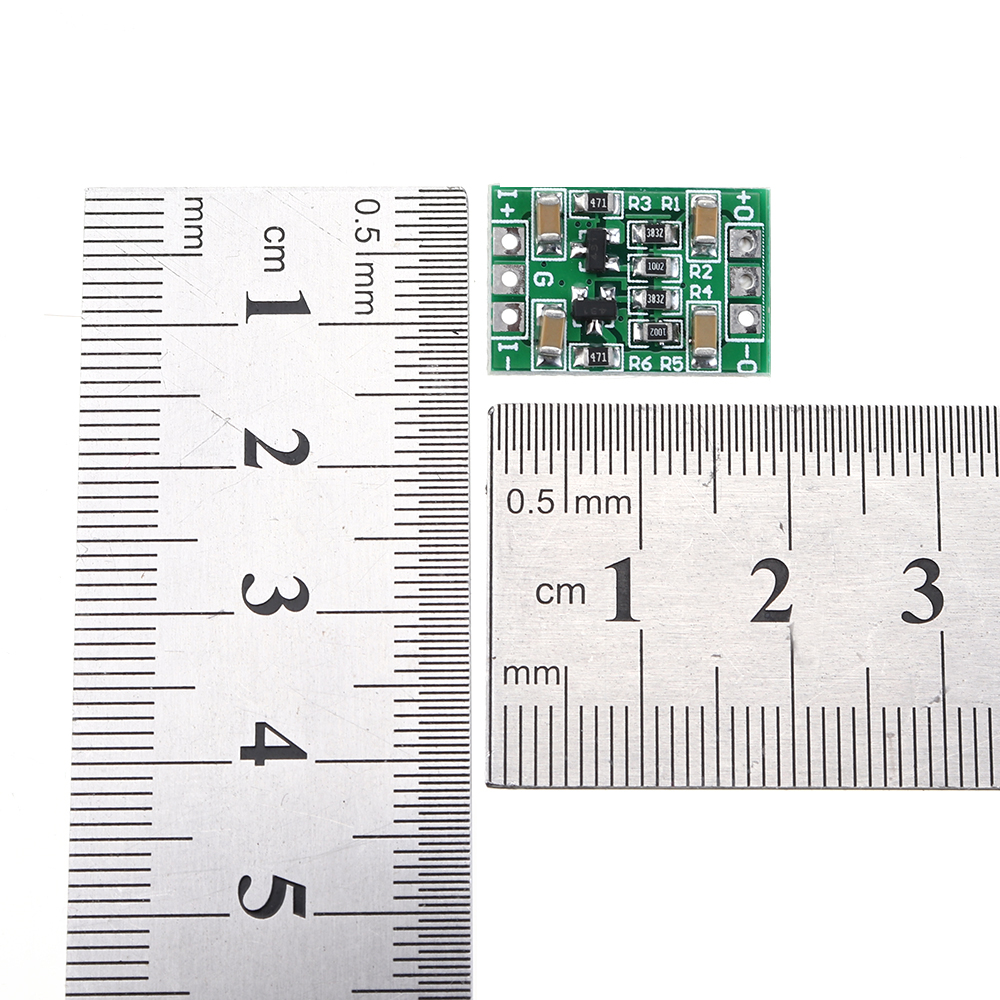

Afmetingen: 19 x 13 x 2,8 mm
Gewicht: 0,9 gram
Opmerking:
1. Dit is een spanningsreferentiebron en de uitgangsstroom is klein en kan niet als voeding worden gebruikt.
2. Als de ingangsspanning te klein is of de uitgangsstroom te groot is, wordt de uitgang vervormd.
3. Als de ingangsspanning te groot is, wordt de module warm.
Bedrijfstemperatuurbereik: -40 ~ + 125 graden Celsius
Opslagtemperatuurbereik: -65 ~ + 150 graden Celsius
2,54 mm pin pitch, voor MCU Development Board Breadboard vriendelijk.
Afmetingen: 19 x 13 x 2,8 mm
Gewicht: 0,9 gram
Opmerking:
1. Dit is een spanningsreferentiebron en de uitgangsstroom is klein en kan niet als voeding worden gebruikt.
2. Als de ingangsspanning te klein is of de uitgangsstroom te groot is, wordt de uitgang vervormd.
3. Als de ingangsspanning te groot is, wordt de module warm.
toepassingen:
Operationele versterker: LM324 LM358 AD101 AD201 Etc.
ADC: ADC0809 MAX160 AD7705 Etc.
DAC: DAC0832 PCF8591 TL5615 MPC4822 TL5610
Vervangen: AD584 LM399 LM4040 MC1403 LM326 AD637 AD584
Geluidsapparatuur
RS232 RS485 RS422 Bus
Lcd-voeding
Instrumentatie apparatuur
Wifi / Router / Ethernet-apparaten
ADC: ADC0809 MAX160 AD7705 Etc.
DAC: DAC0832 PCF8591 TL5615 MPC4822 TL5610
Vervangen: AD584 LM399 LM4040 MC1403 LM326 AD637 AD584
Geluidsapparatuur
RS232 RS485 RS422 Bus
Lcd-voeding
Instrumentatie apparatuur
Wifi / Router / Ethernet-apparaten
Pakket bestaat uit:
10 x TL431-spanningsreferentiemodule
