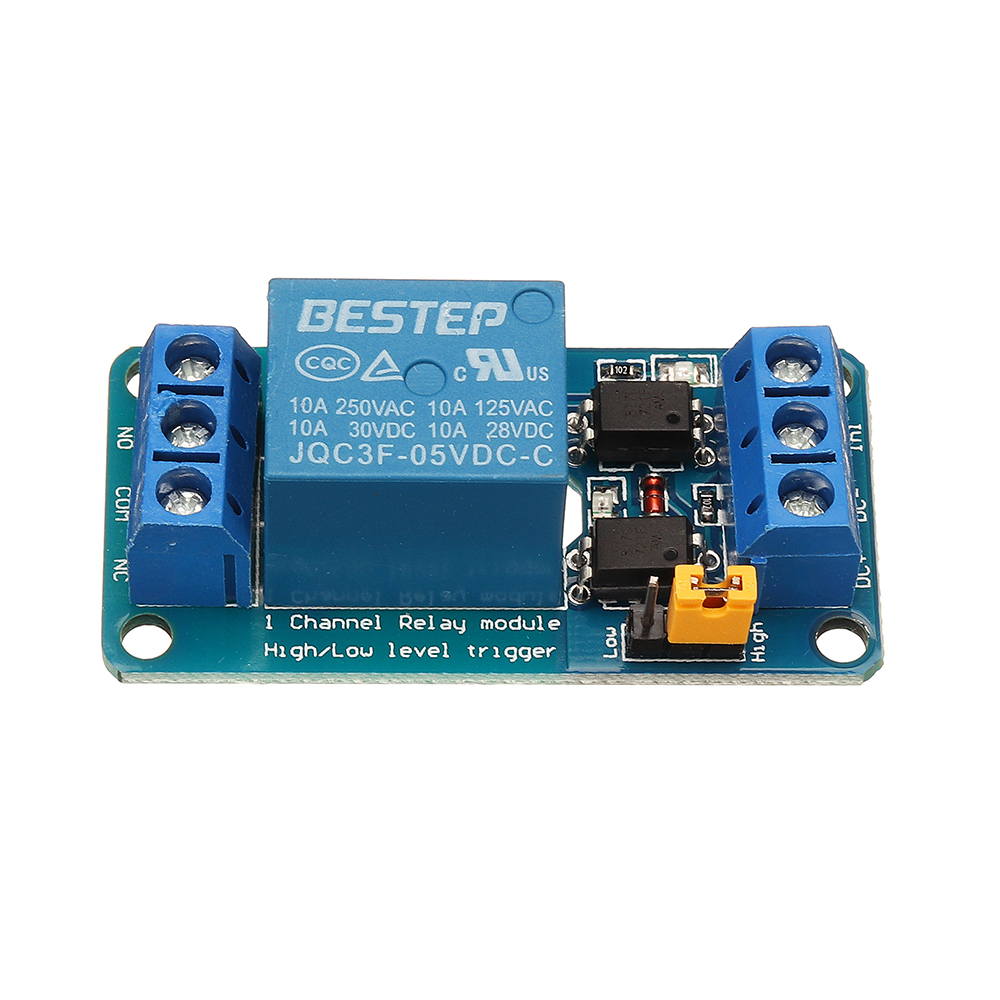

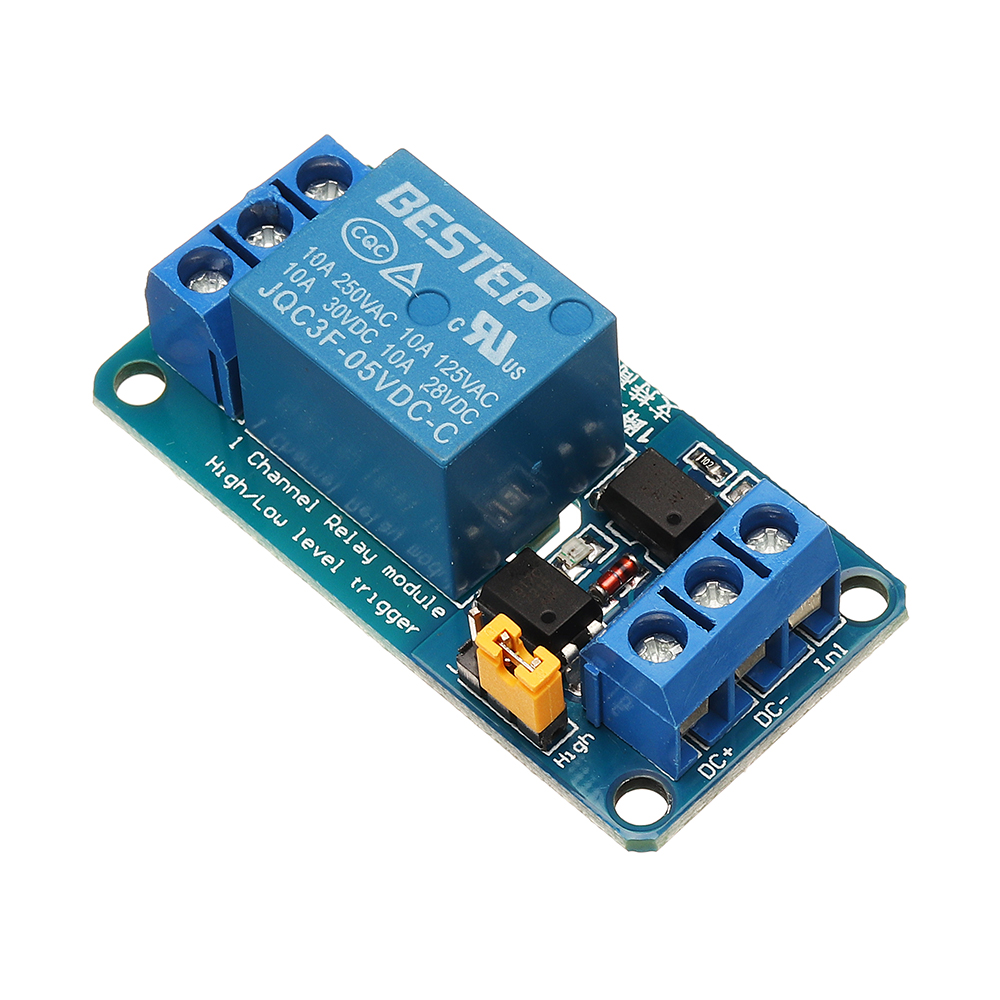

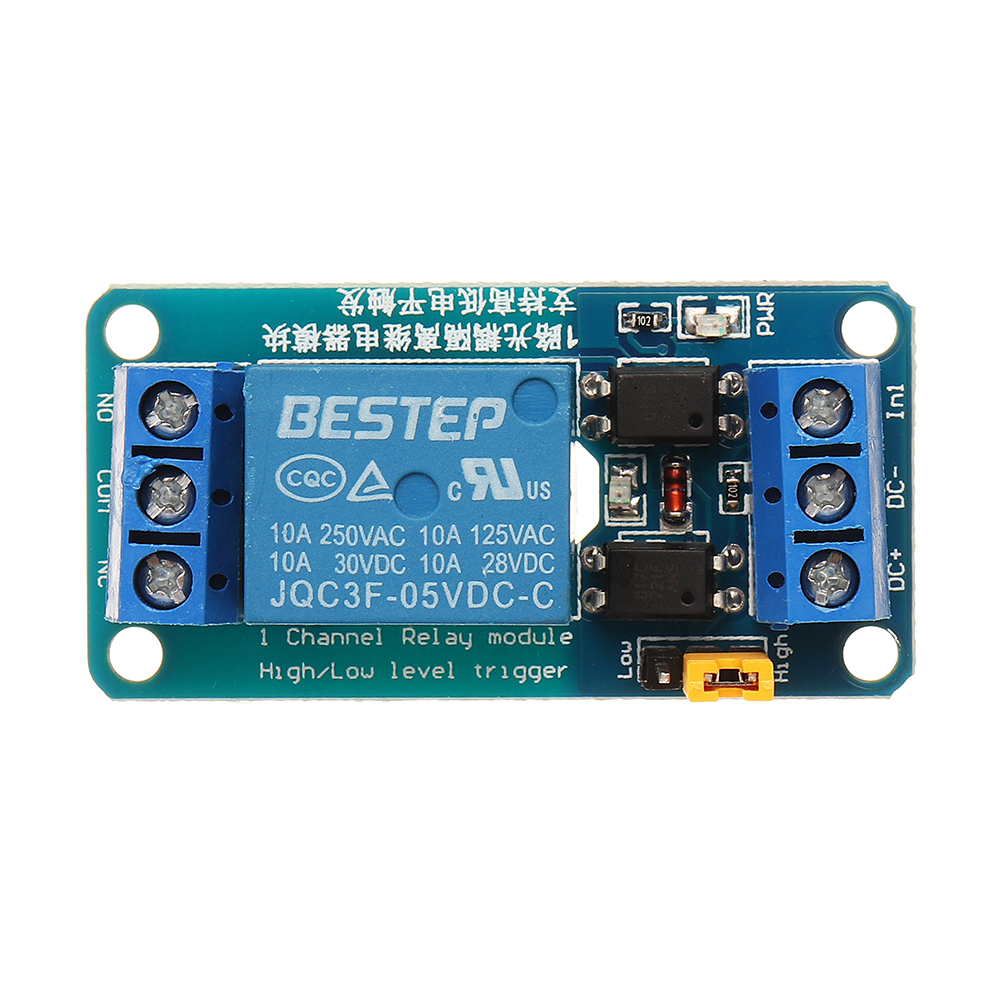

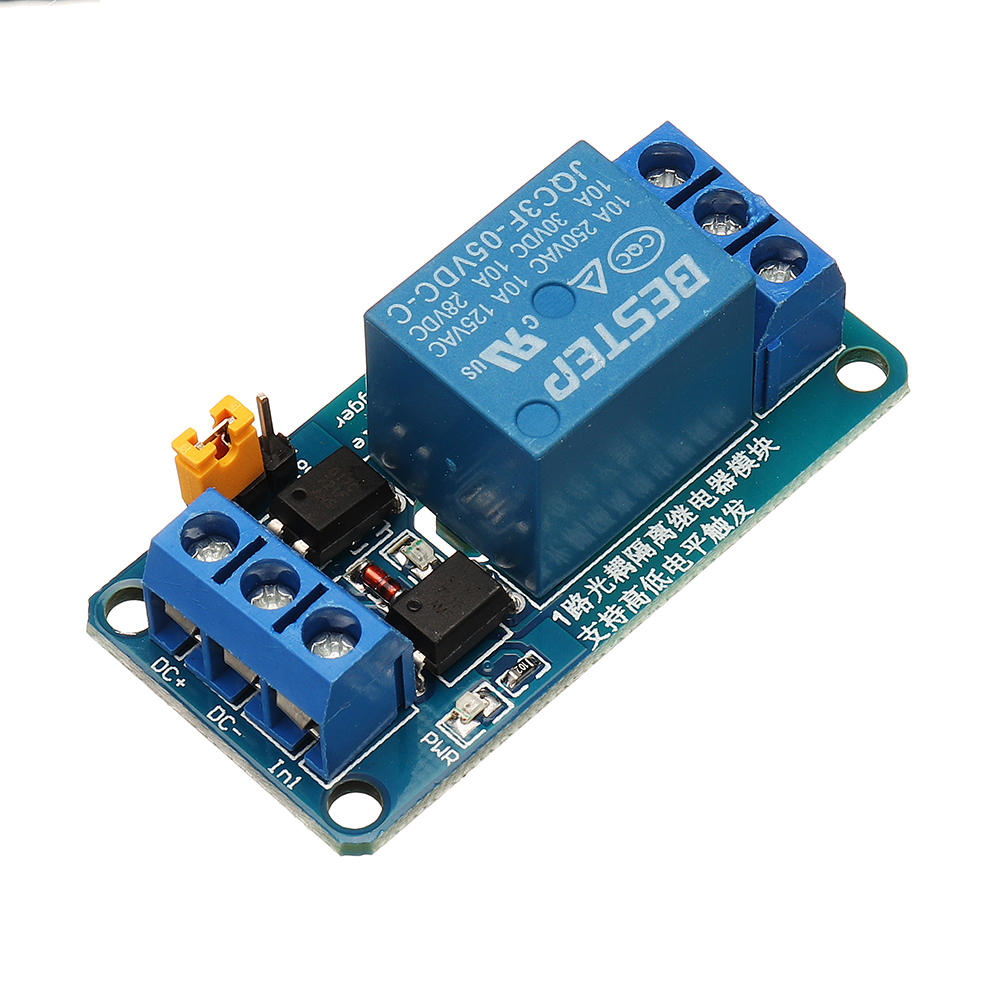

Beschrijving:
Maximale belasting: AC 250V / 10A, DC 30V / 10A.
De isolatie van de chip optocoupler, sterke rijvaardigheid, stabiele prestaties, -stroom 5mA.
Werkspanning: 5V.
Elk kanaal van de module kan worden ingesteld op een voor hoog of laag niveau trui.
Fouttolerant ontwerp, zelfs als de stuurleiding is losgekoppeld, zal het relais niet werken.
Voedingsindicator (groen), 1 relaisstatusindicator (rood).
Het interfaceontwerp is gehumaniseerd, alle interfaces kunnen rechtstreeks via de terminals worden verbonden, dus het is erg handig.

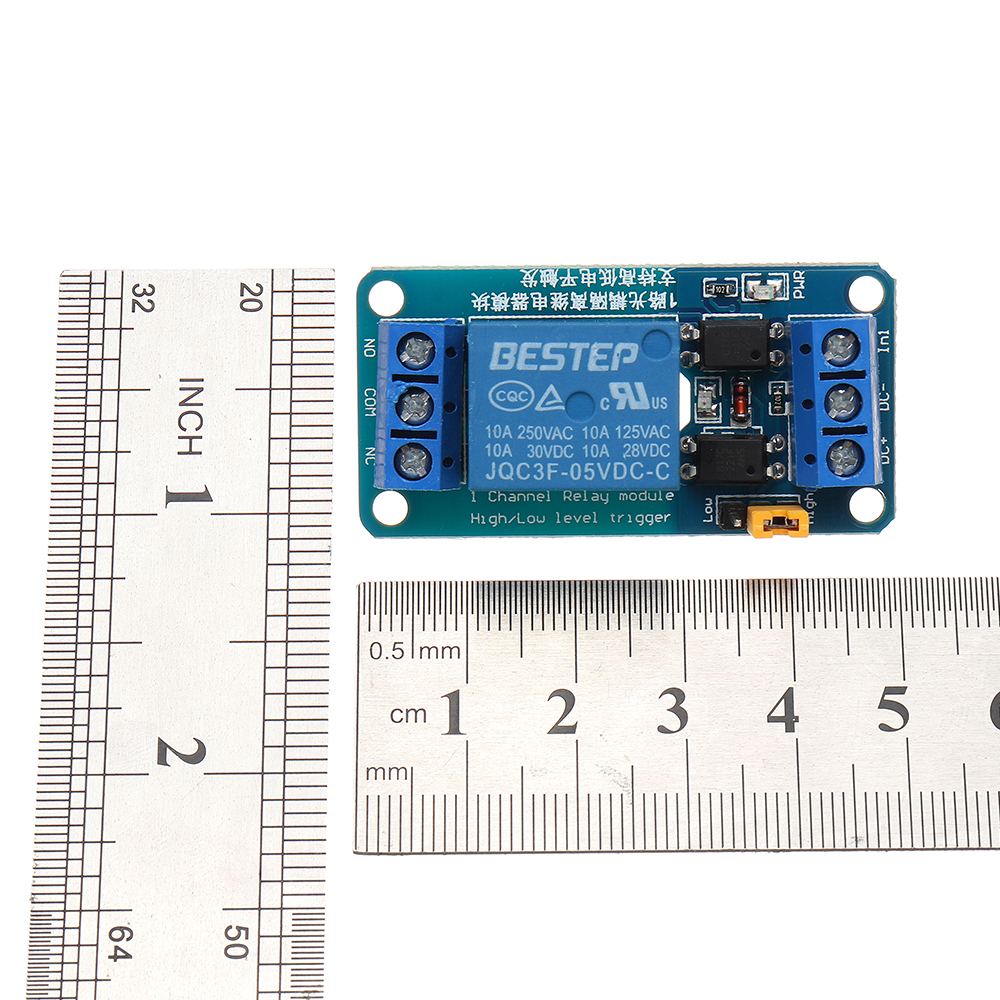

Moduleomvang: 50 mm x 25 mm x 18,5 mm (lengte x breedte x hoogte).
Er zijn 4 vaste boutgaten, gaten 3,1 mm, afstand 67 mm x 44,5 mm.
1. De 3-pins is de selectie op hoog niveau.

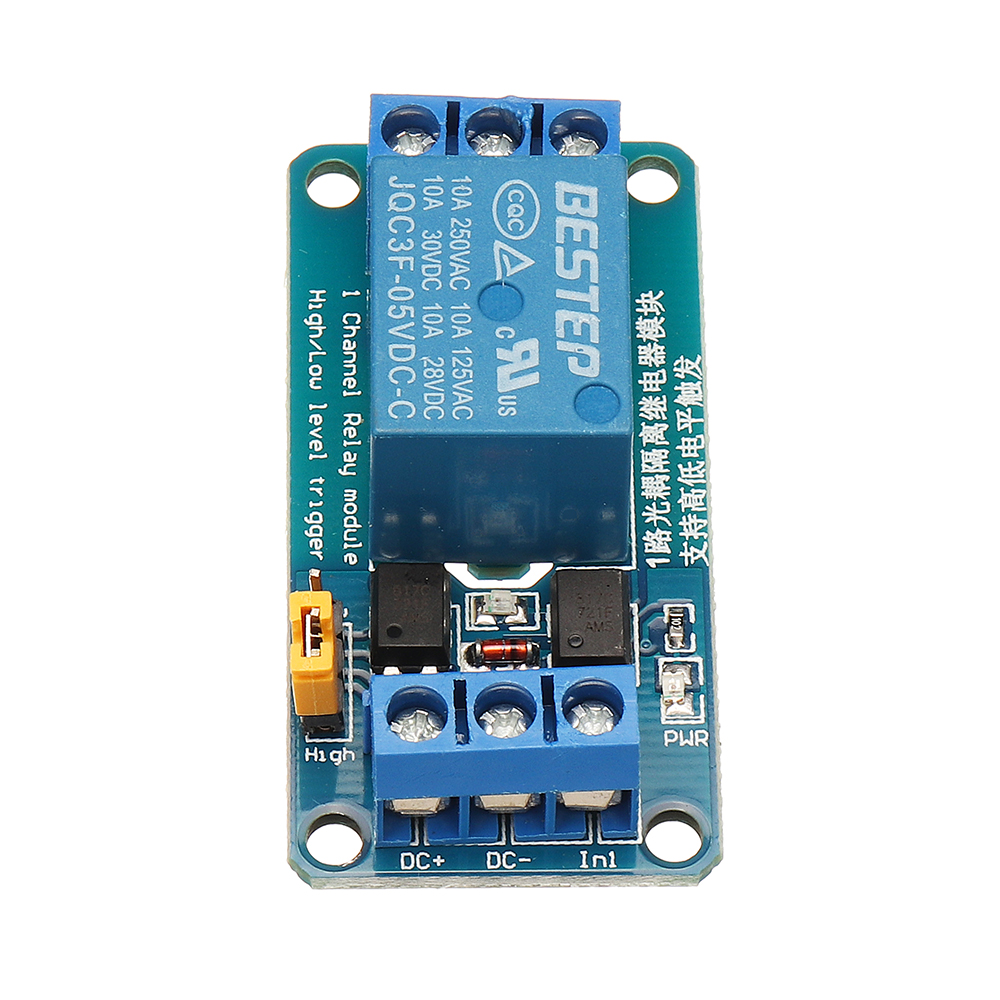

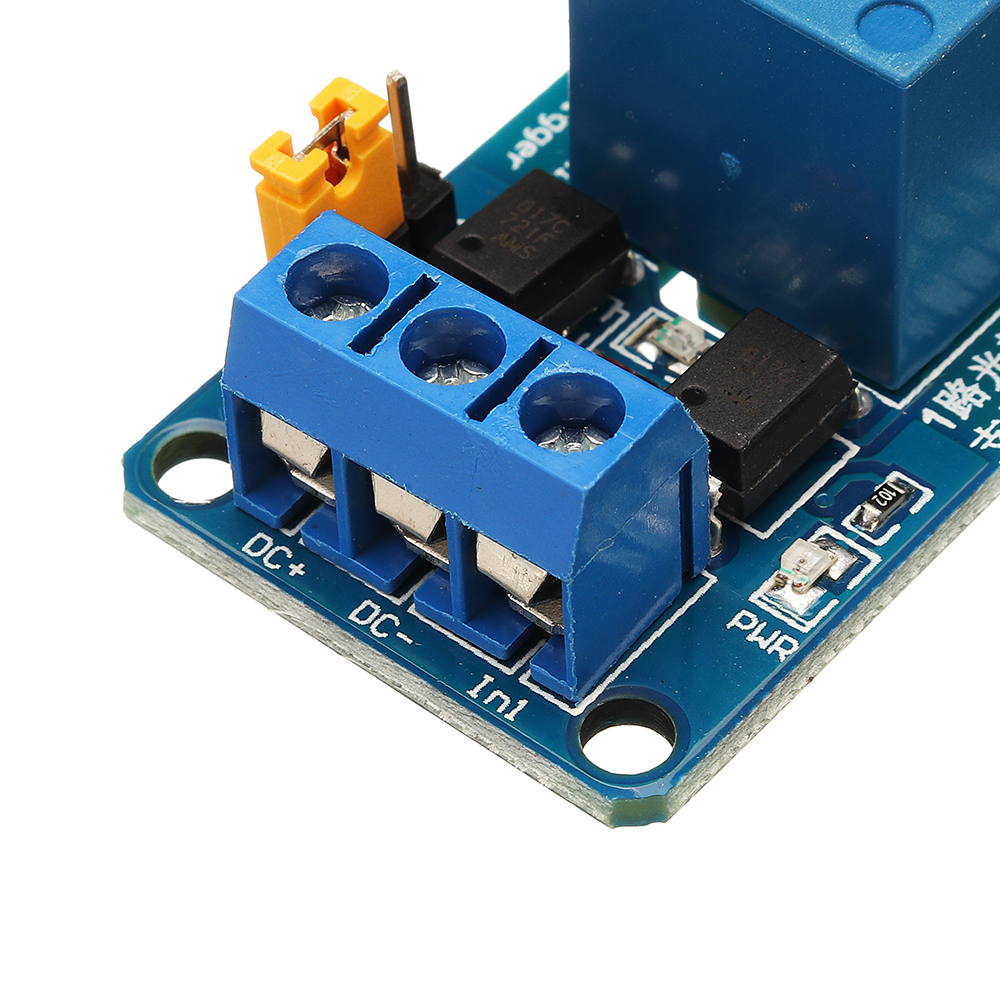

Module-interface:
1, DC +: sluit de positieve pluspool aan.
2, DC-: sluit de negatieve minpool aan.
3, IN1: kan worden gecontroleerd door hoog of laag niveau.

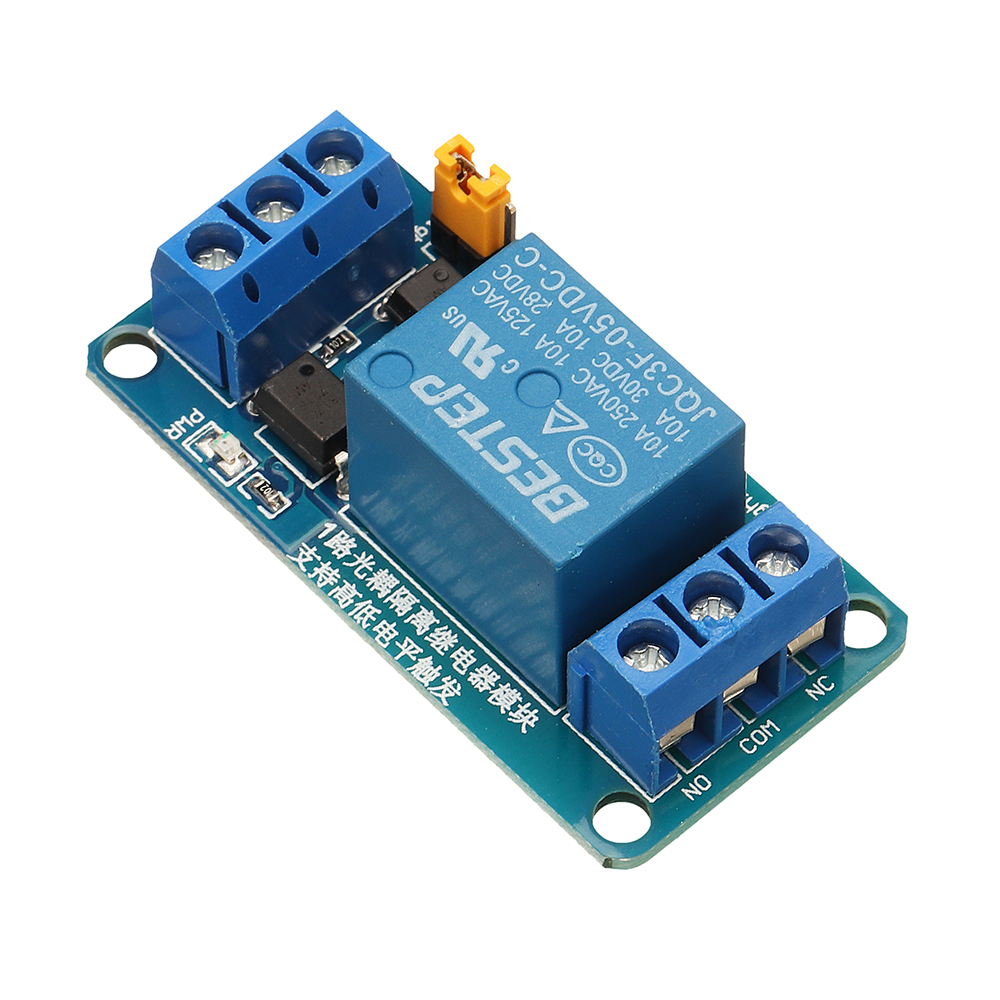

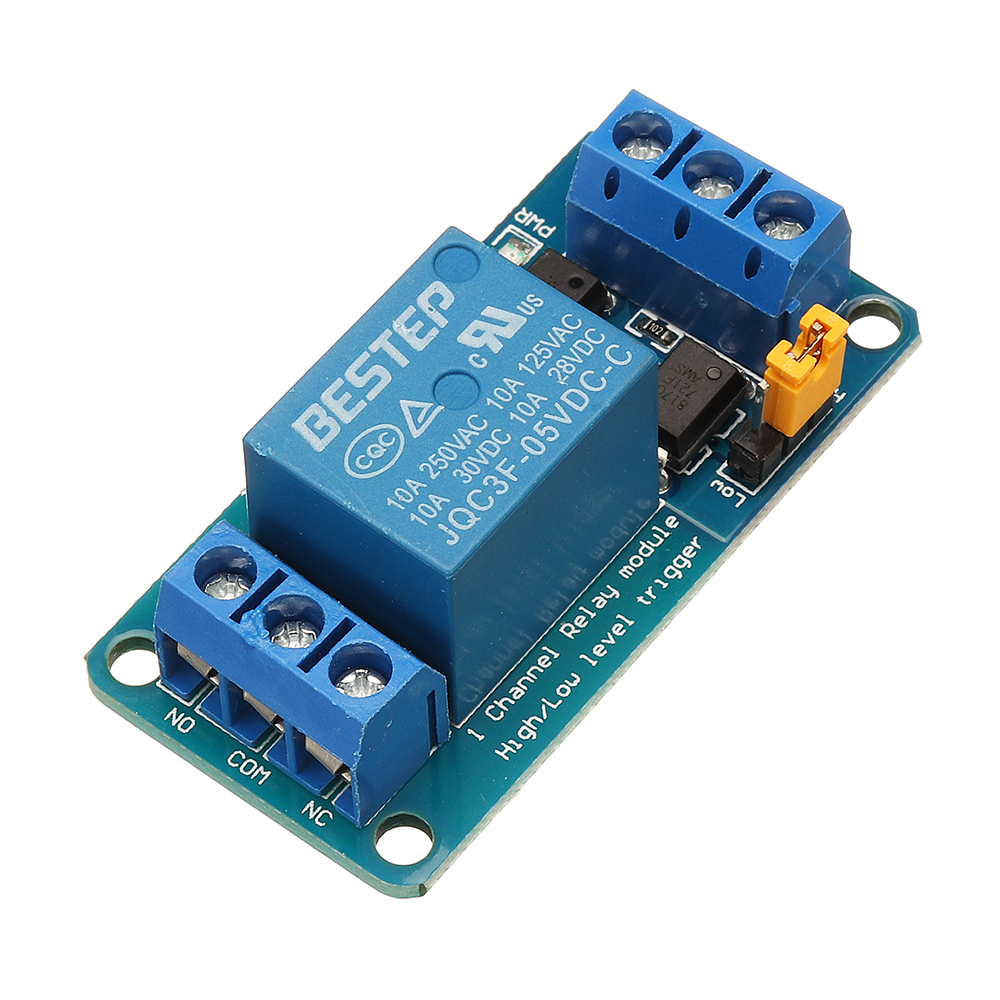

Relaisuitgang: er is een 3-draads interface, alle interfaces kunnen direct op de lead worden aangesloten om gebruikersgebruik te vergemakkelijken.
1, NO1: relais normaal open, het relais hangt af voordat het wordt ingetrokken en maakt vervolgens een korte verbinding met de COM.
2, COM1: Relay gemeenschappelijke interface
3, NC1: Relay normaal sluiten, kort eerder verbonden met COM intrekkenen opgeschort na intrekken.
Hoog en laag -optie:
1. De 3-pins is de selectie op hoog niveau.
2. Wanneer COM kort is verbonden met LAAG, is het corresponderende relais LAGE niveau-, terwijl wanneer COM kort is verbonden met high-end, een op hoog niveau is.
Pakket inbegrepen:
10 x 1 kanaal 5V relaismodule
