Beschrijving:

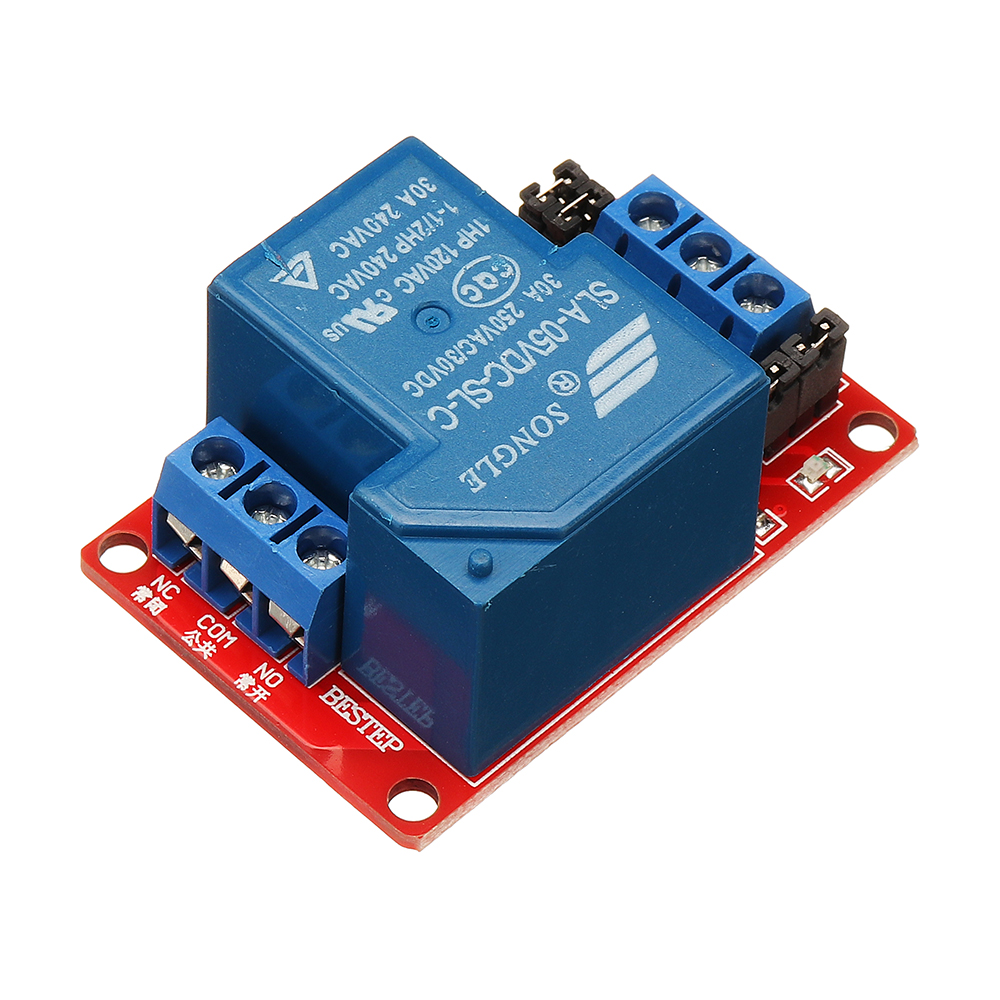

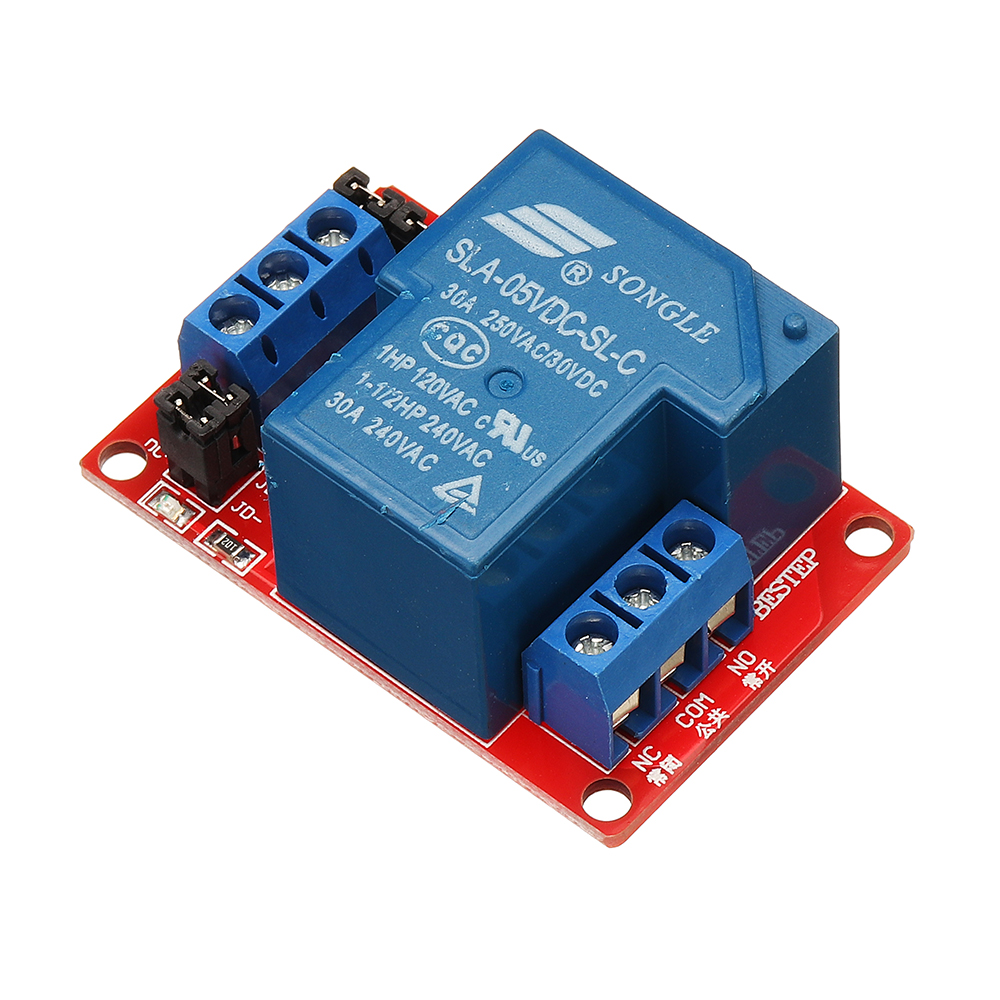

De module keurt een hoge kwaliteit 30A relais, en de maximale belasting is normaal gesproken open interface: AC 250V / 30A, DC 30V / 30A;
De isolatie van de chip optocoupler, sterke rijvaardigheid, stabiele prestaties, -stroom 5mA;
Werkspanning van de module: 5V
Kan worden ingesteld door een hoge jumper of een op laag niveau.
Fouttolerant ontwerp, het relais werkt niet, zelfs als de stuurleiding is losgekoppeld.
Stroomindicator (groen), relaisstatusindicator (rood)
Het interfaceontwerp is gehumaniseerd, alle interfaces kunnen rechtstreeks via de terminals worden verbonden, dus het is erg handig.

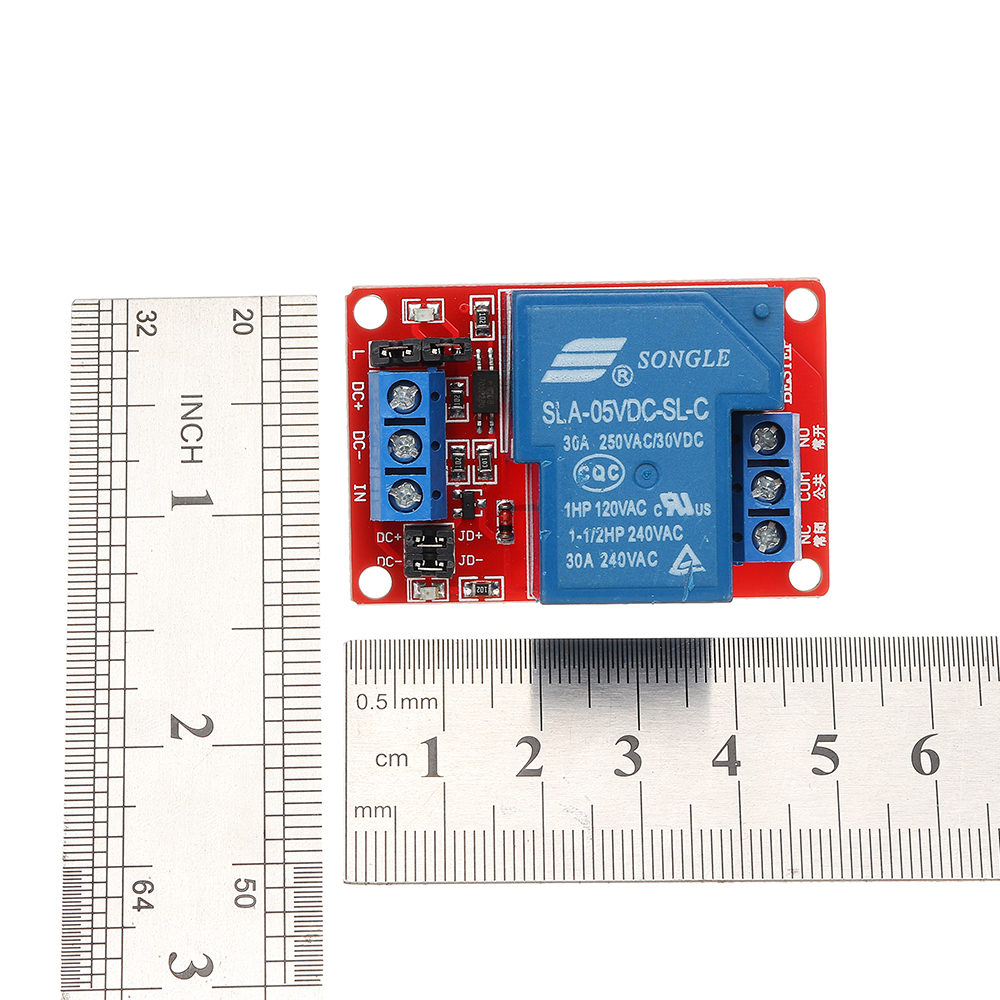

Module grootte: 50 mm x 33 mm x 24 mm (lengte * breedte * hoogte)
Gewicht productproduct: 36 g
Er zijn 4 vaste boutgaten, gaten 3,1 mm, afstand 44,5 mm x 27,5 mm
Relaisversie: 5V
Ruststroom: 5 mA
Maximale stroom: 190mA
stroom: 2-4mA

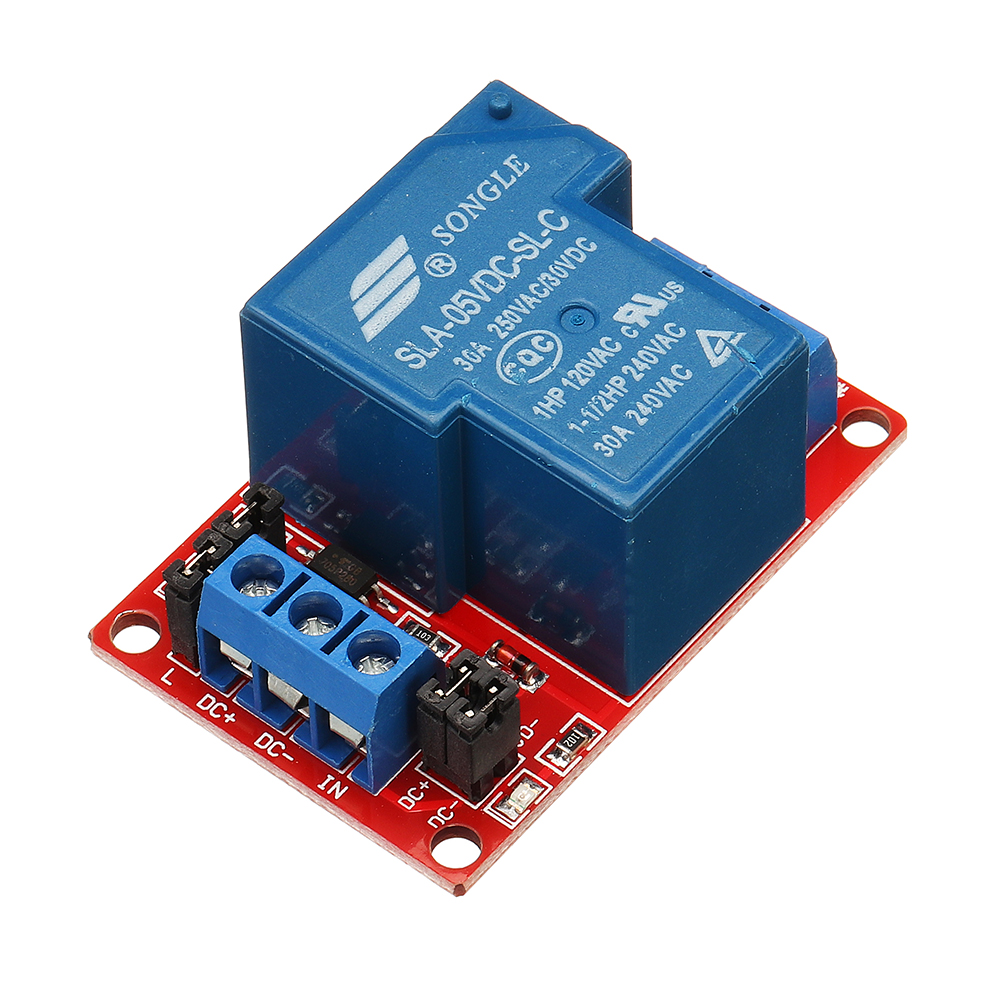

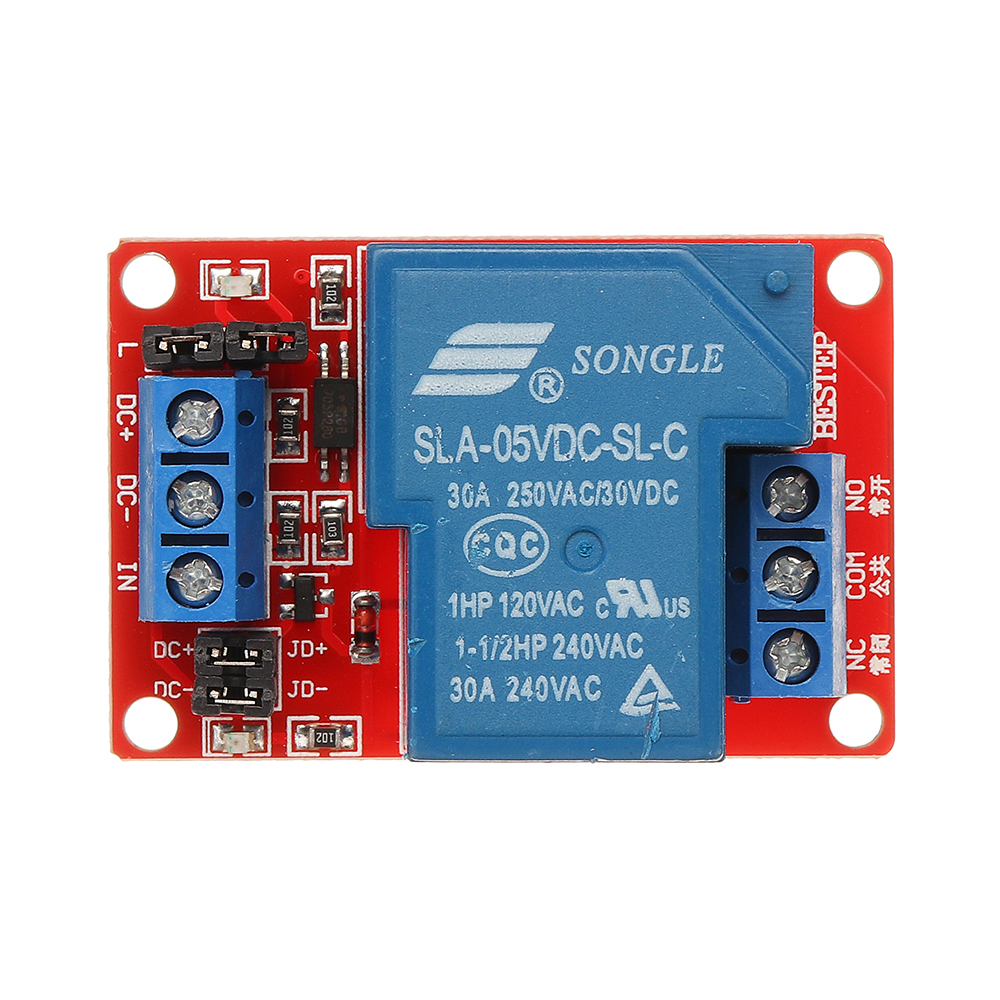

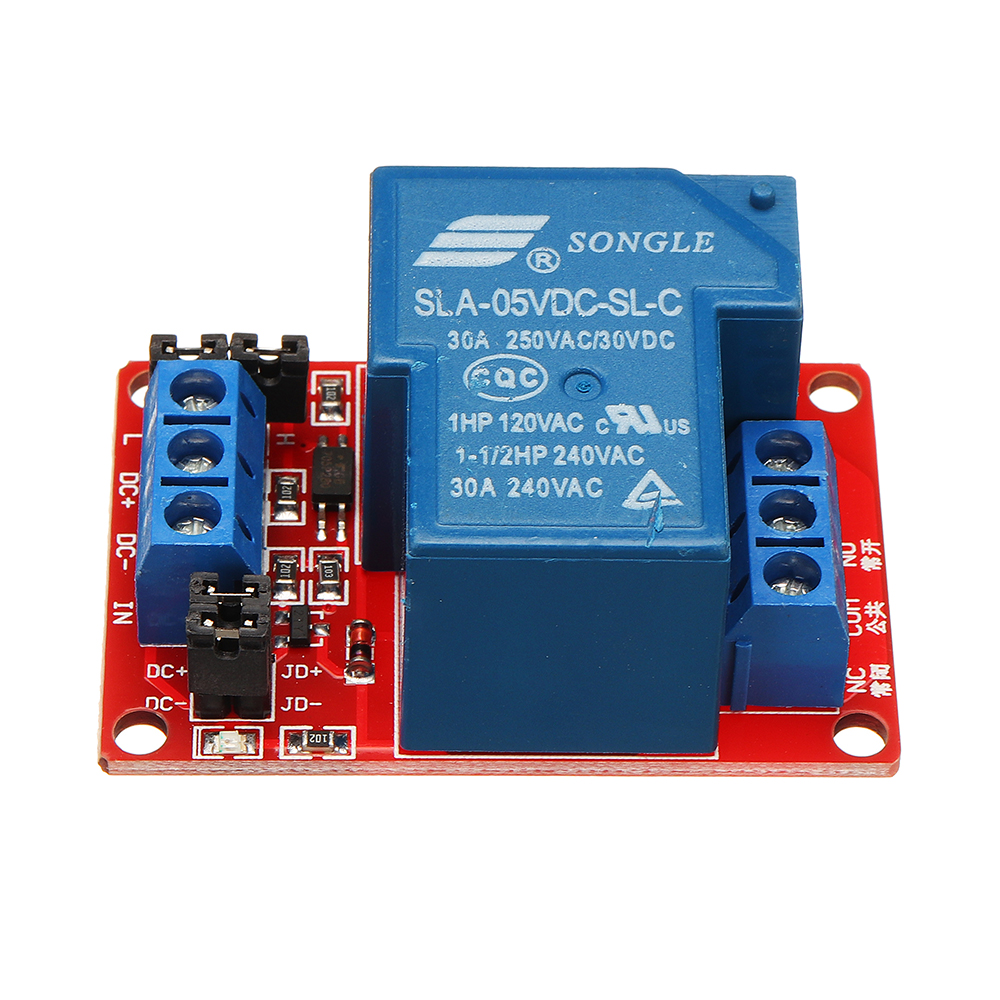

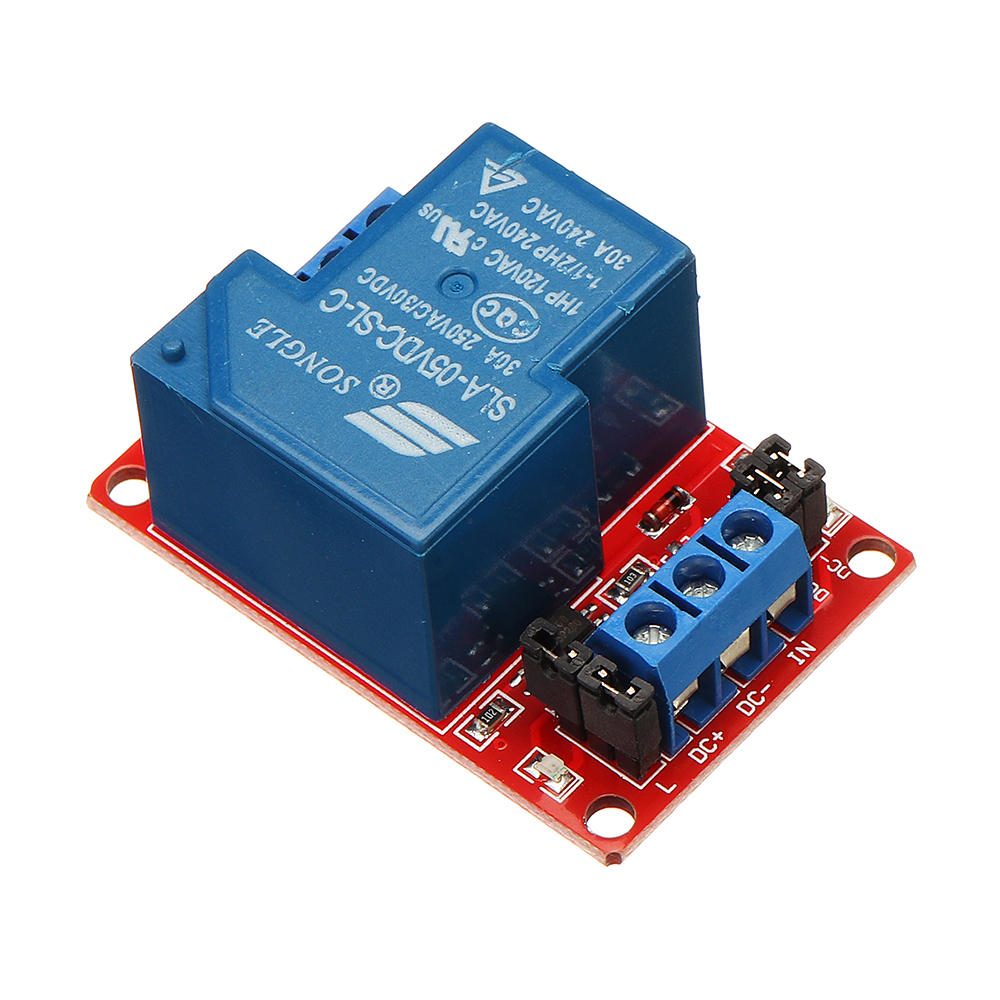

Module interface beschrijving:

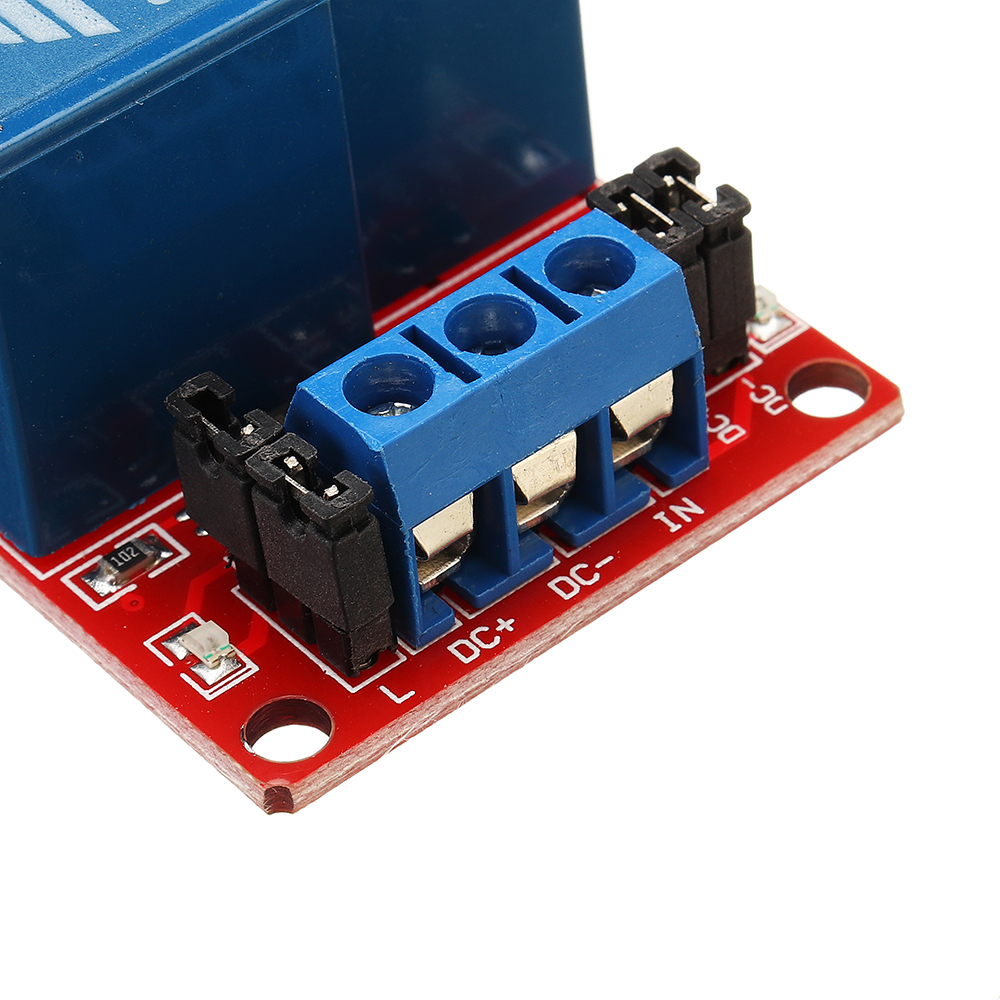

1. DC +: module Positieve pool van de DC-voeding (spanning van de -klem is positief).
2. DC-: module negatieve minpool van de DC-voeding (negatieve spanning clip).
3. IN: signaal terminal (standaard voltage is hetzelfde als voeding).
4. JD +: spanning positieve pool van relaisbesturingsterminal
5. JD-: negatieve pool van de negatieve pool van het relaisbesturingsaansluitpunt
6. DC +/- en JD +/- maakt gebruik van kortgesloten jumper-kap, -aansluiting en de spanning van de relaisbesturingsaansluiting is hetzelfde.
7. Selectie van hoog en laag niveau -modus, wanneer jumper is aangesloten op L-terminal, IN-terminal is low-level , en H-terminal is hoog niveau .

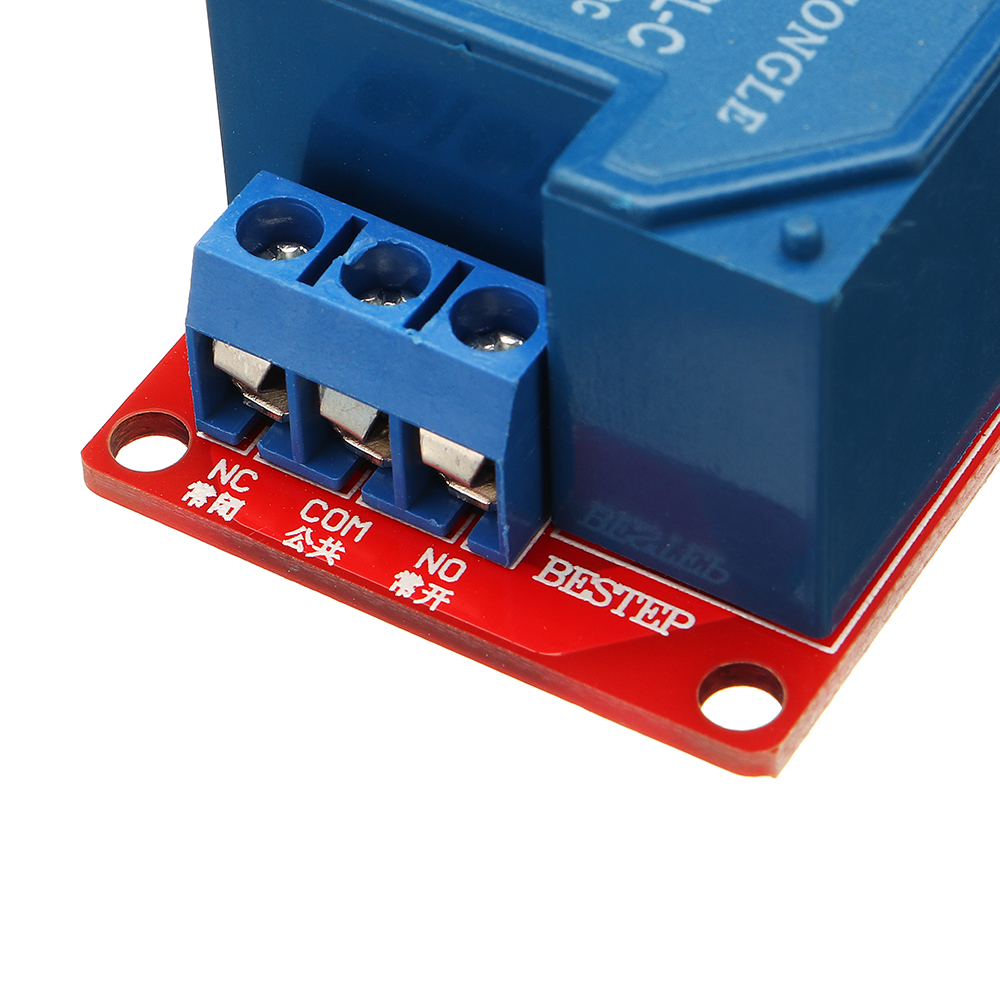

8. Normaal gesloten klem (NC): relais normaal gesloten.
9. Openbare terminal (COM): gemeenschappelijke terminal van relais
10. Normaal open klem (NO): relais normaal open.
Pakket inbegrepen:
10 x 1 kanaal 5V relaismodule
10 x 1 kanaal 5V relaismodule
