Gebruiksaanwijzing:
1. Knop
"ON" -knop aan de linkerkant: kort indrukken - bedien de uitgangsklem om in of uit te schakelen, verminder in de kalibratiemodus de spanning of stroomwaarde van één eenheid; lang indrukken - langer dan 3 seconden indrukken om los te laten, de digitale buis is gesloten, druk op een willekeurige knop De digitale buis gaat verder met weergeven.
Rechterzijde "SW" knop: Kort indrukken - schakelen tussen spanning, stroom en wielweergave; lang indrukken - voer de kalibratiemodus in of uit, voer de kalibratiespanning in op de display voltage interface en kalibreer de stroom bij het invoeren van de huidige interface;
2. Potentiometer knop
Met de klok mee draaien verhoogt de uitgangsspanning en tegen de klok in draaien vermindert de uitgangsspanning. Het traploze conversiespanningsbereik is 1,2-24V.

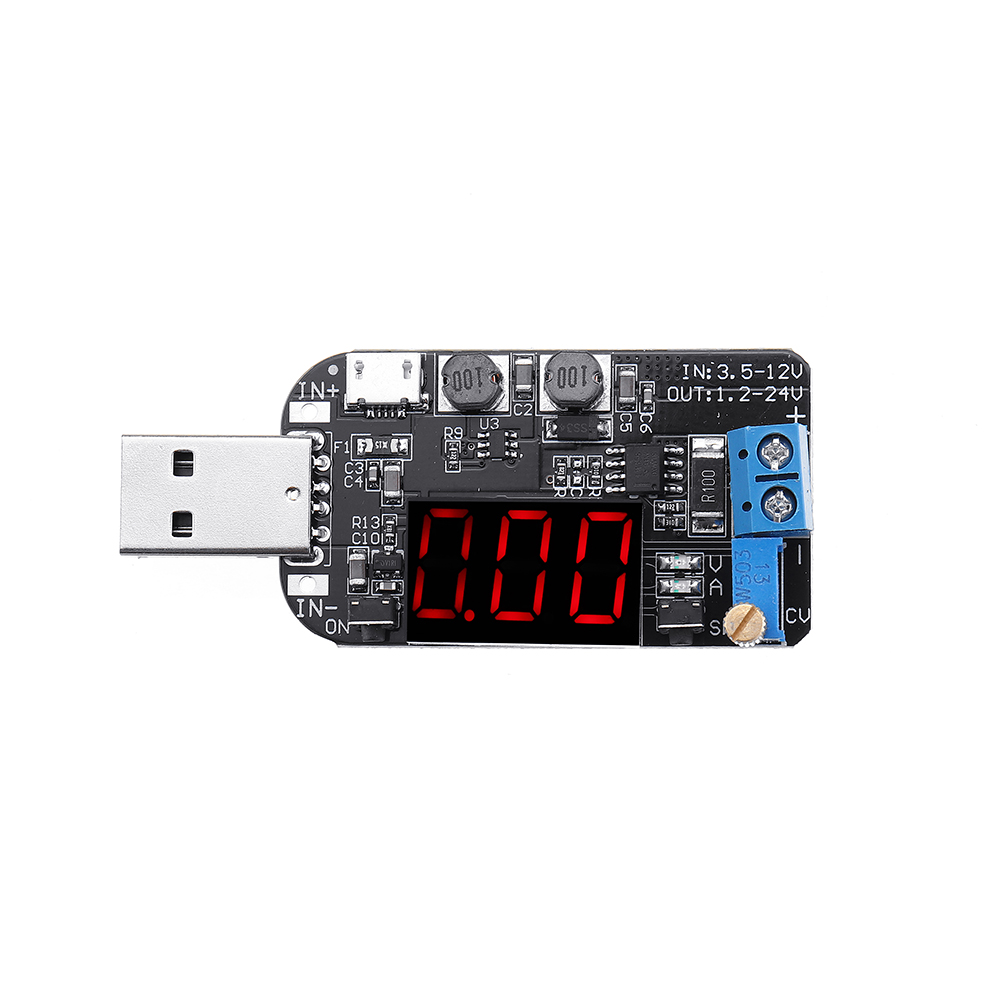

3. Indicatielampje
V —— Het indicatielampje geeft aan dat de huidige digitale buis de spanningswaarde weergeeft en de eenheid is V.
A —— Het indicatielampje brandt om aan te geven dat de huidige digitale buis de huidige waarde weergeeft, de eenheid is A.

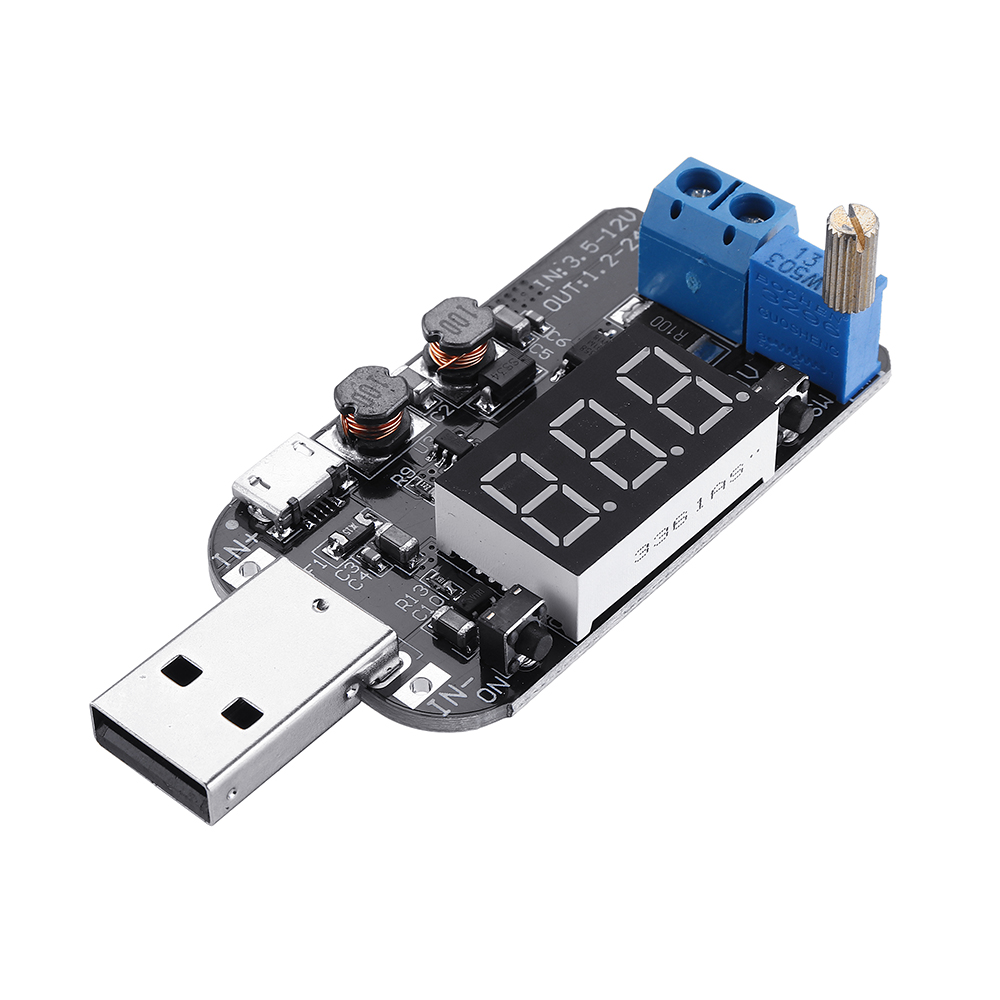

4. Invoer- en uitvoerpoorten

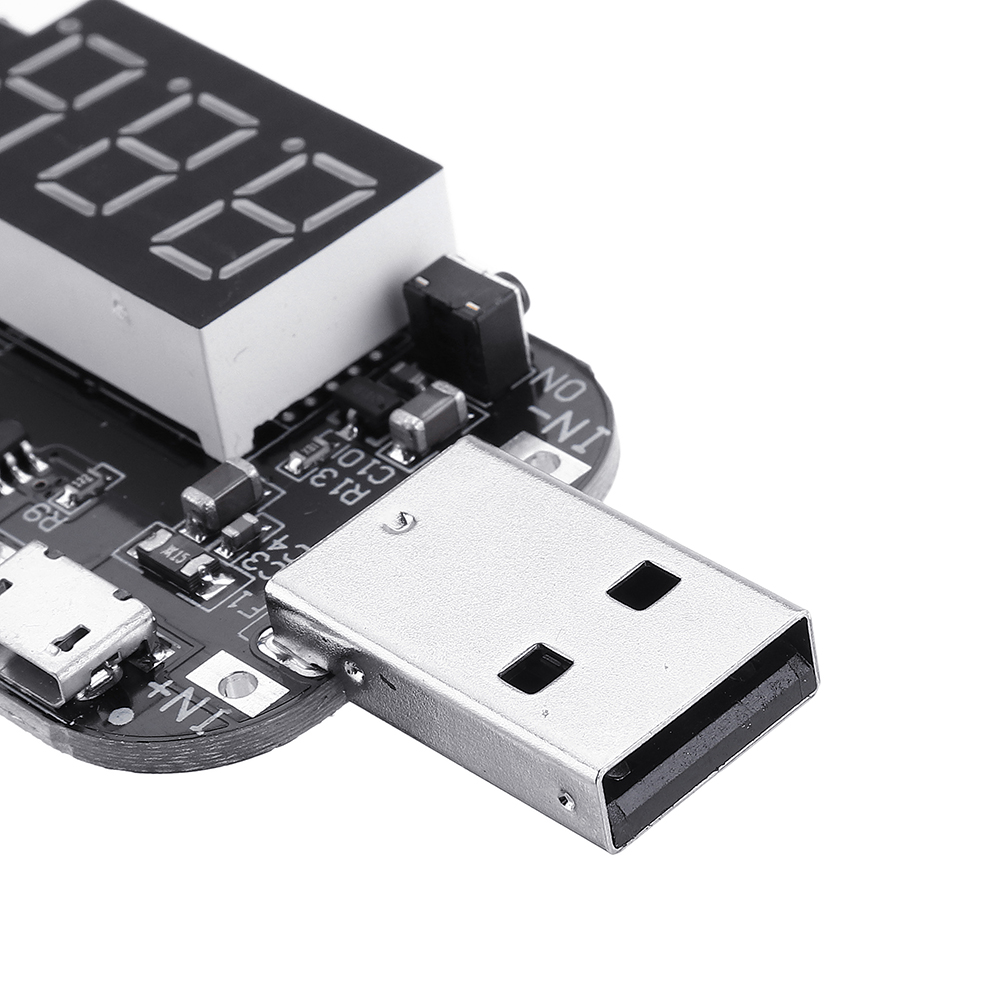

De invoerterminal - de linkerkant, de USB-kop, de microUSB en de pad zijn geselecteerd als invoer en het invoerbereik is 3,5-12 V;
Uitgang - rechterkant, blauwe 2P-aansluiting als uitgang, uitgangsbereik 1,2-24V.
5. Kalibratiemethode
Kalibratie uitgangsspanning - Wanneer de digitale buis altijd de spanning weergeeft, houdt u de knop "SW" langer dan 3 seconden ingedrukt om los te laten, knippert de digitale buis, drukt u kort op de knop "SW", de spanningswaarde neemt toe met één eenheid, druk kort op de "ON" knop spanningswaarde Verlaag een eenheid. Wanneer de uitgangsspanning laag is, kan het meerdere keren duren om de waardeverandering 0.1V te zien. Houd de knop "SW" langer dan 3 seconden ingedrukt om de kalibratiemodus los te laten en te verlaten.
Kalibratie uitgangsstroom - Wanneer de digitale buis altijd stroom weergeeft, houdt u de knop "SW" langer dan 3 seconden ingedrukt om los te laten, knippert de digitale buis, drukt u kort op de knop "SW", de spanningswaarde neemt toe met één eenheid, kort druk op de "ON" knop spanningswaarde Om een eenheid te verminderen, kan het meerdere keren duren om de waarde te veranderen 0.01A; houd de knop "SW" langer dan 3 seconden ingedrukt om los te laten en de kalibratiemodus te verlaten.
Opmerking: de kalibratie is nauwkeuriger wanneer de stroom groter is dan 1A; de weergavefout is groot wanneer de uitgangsstroom minder is dan 0,05 A en wordt mogelijk niet weergegeven wanneer de uitgangsstroom minder is dan 10-30 mA.
Pakket bestaat uit:
10 x voedingsmodule
