Omschrijving:
Werkeffect: klap handen, LED-licht, en klap vervolgens, dus cyclus, hoge gevoeligheid, ongeveer 4 meter klap handen kunnen worden gecontroleerd

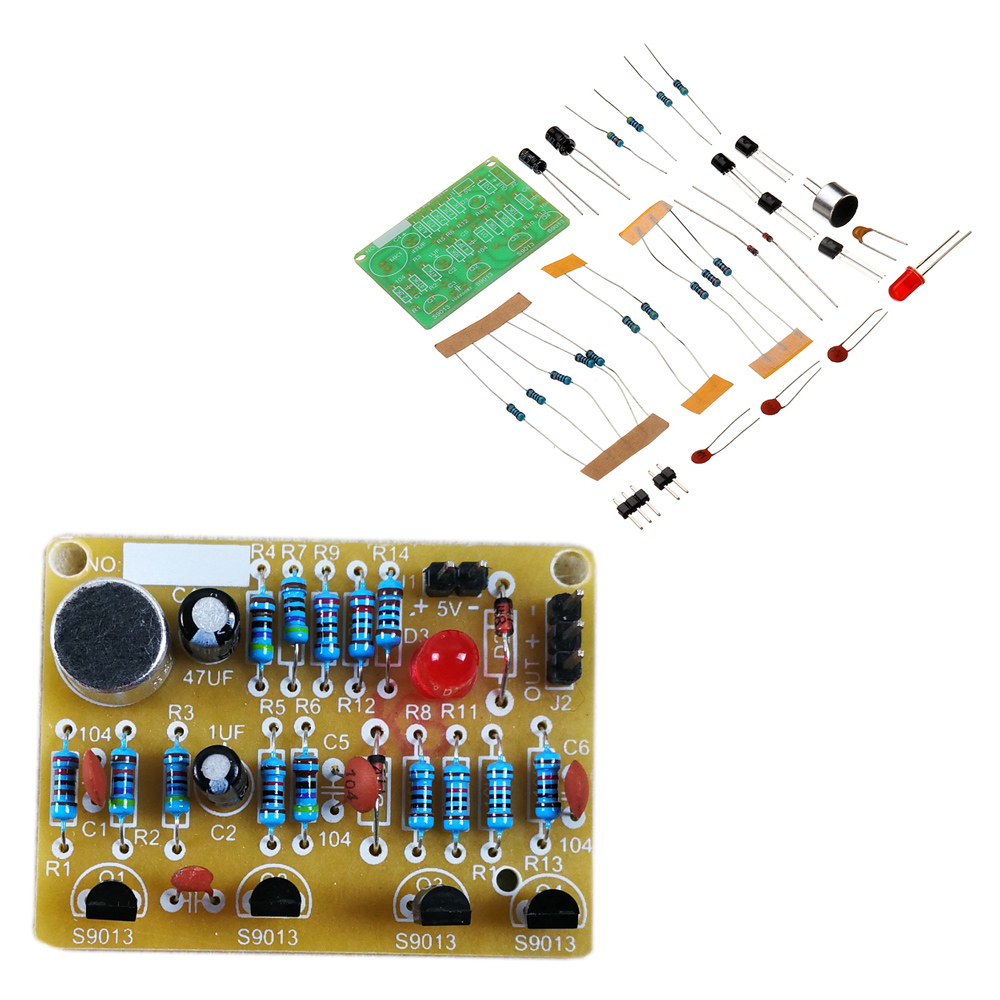

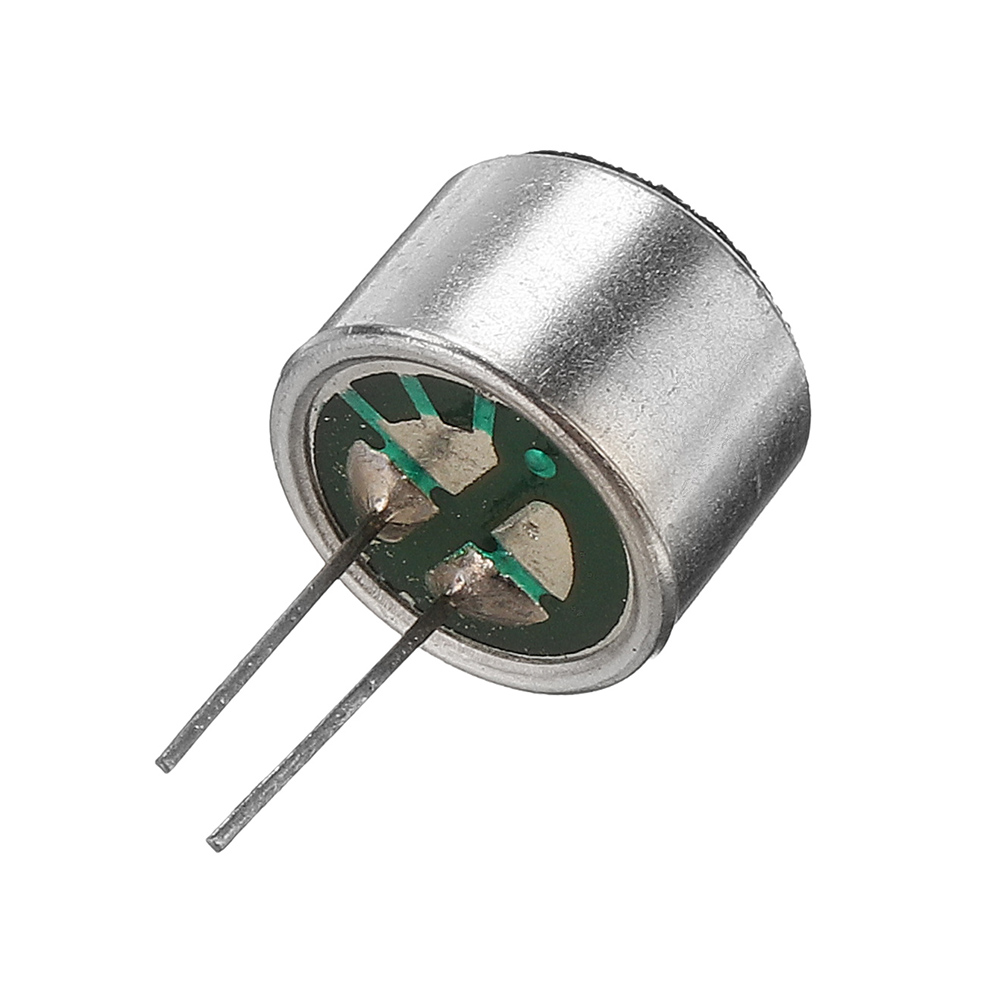

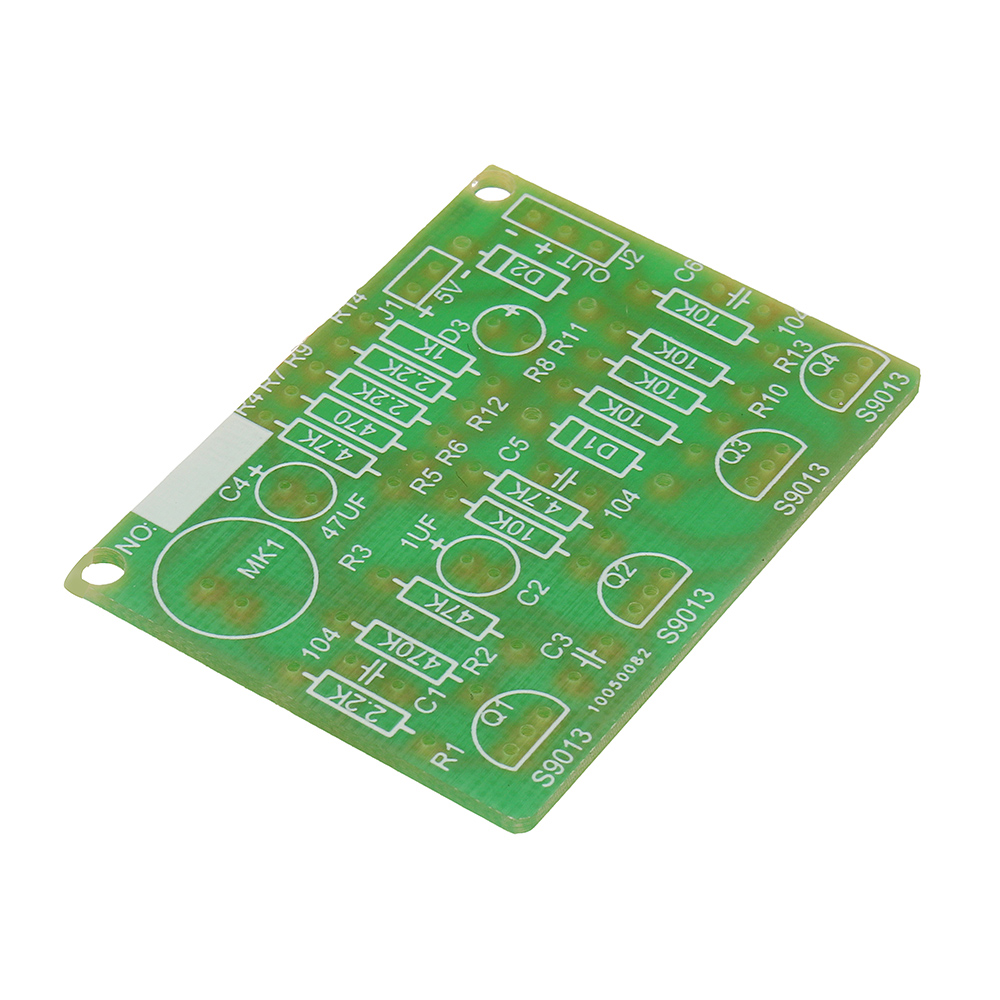

Circuitbeschrijving: deze schakeling bestaat hoofdzakelijk uit een audioversterkingscircuit en een bi-stabiele triggerschakeling. Q1 en Q2 vormen een tweetraps audioversterkerschakeling. Het audiosignaal ontvangen door MIC is gekoppeld aan de basis van Q1 door C1. Na de versterking wordt de collector rechtstreeks naar de basis van Q2 gevoerd. Een negatieve blokgolf wordt verkregen bij de collector van Q2 om de bistabiele schakeling te activeren. R1 en C1 begrenzen de frequentierespons van het circuit tot ongeveer 3 kHz, wat een hoog gevoeligheidsbereik is. Wanneer de voeding is aangesloten, is de toestand van het bistabiele circuit Q4 cut-off, Q3 verzadiging en LED1 niet helder. Wanneer de MIC het besturingssignaal ontvangt, voert deze een negatieve blokgolf uit na tweestapsversterking. Na differentiële behandeling passeert de negatieve tippuls door de basis van D1 en Q3, waardoor het circuit snel omkeert en de LED brandt. Wanneer MIC het besturingssignaal opnieuw ontvangt, keert het circuit om en dooft LED uit. Als de LED-lamplus is verbonden met andere circuits, kan de spraakbesturing van andere circuits ook door J2 worden gerealiseerd.
Pakket inbegrepen:

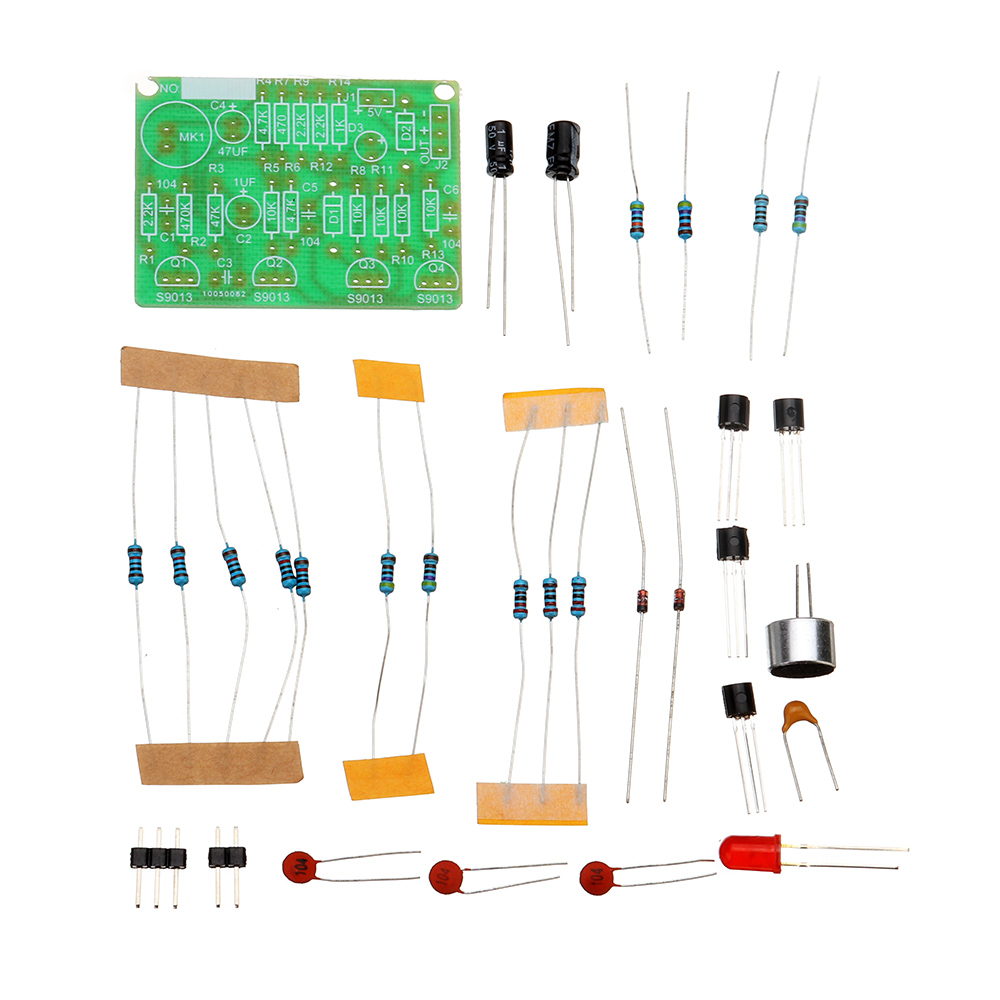

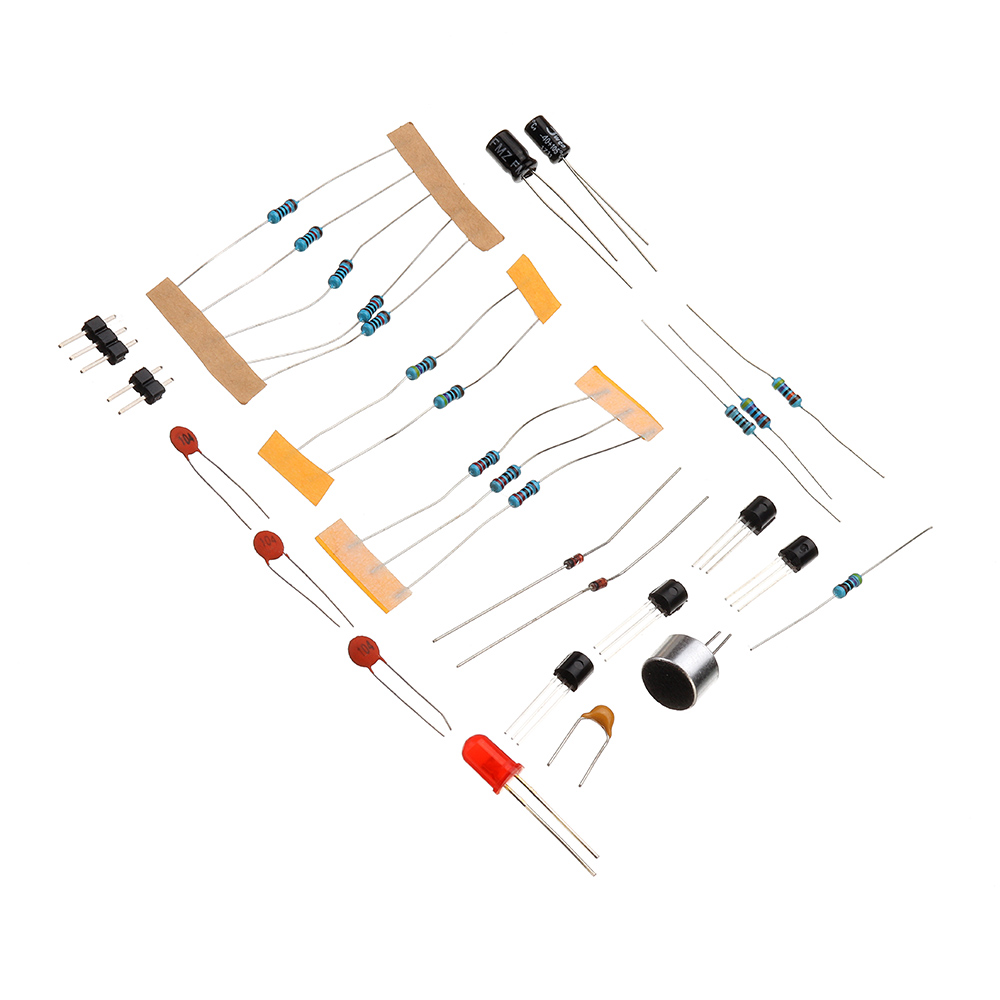

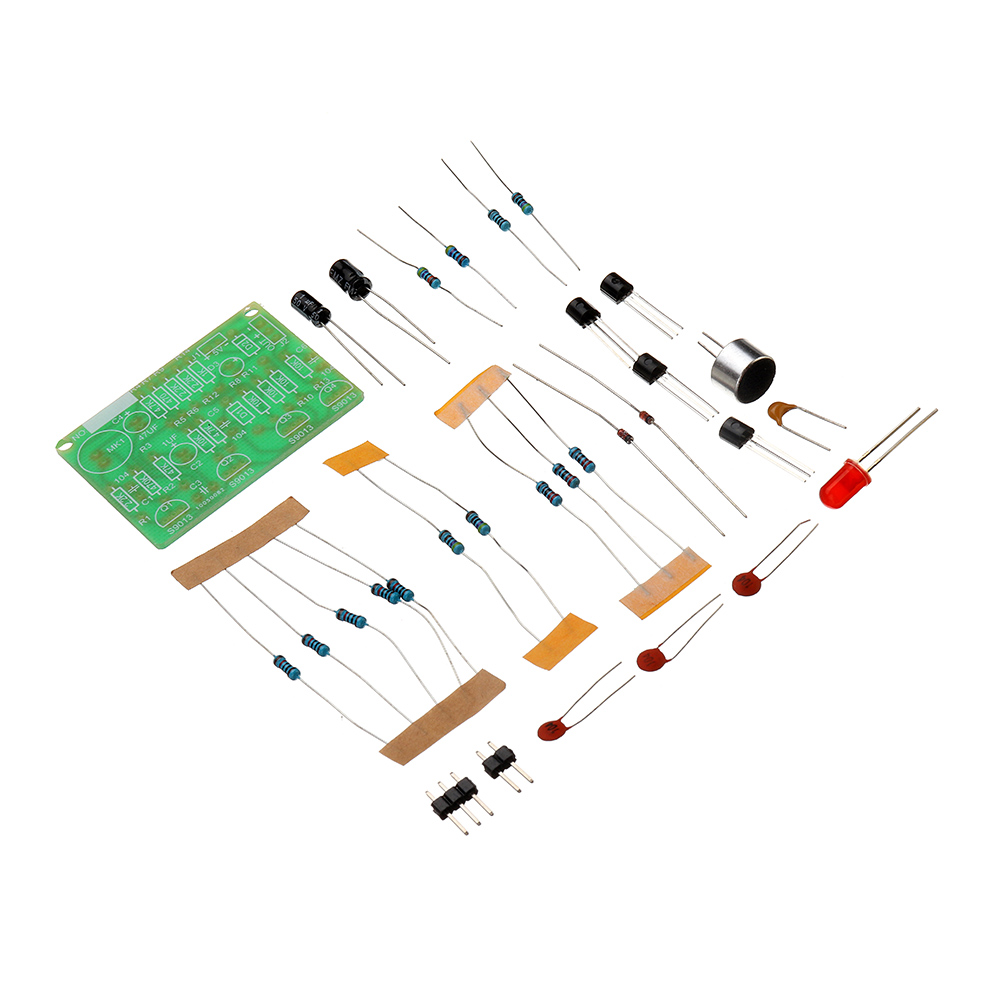

10 x DIY Elektronische klappen Voice Control Switch Module Kit
10 x DIY Elektronische klappen Voice Control Switch Module Kit
