specificaties:

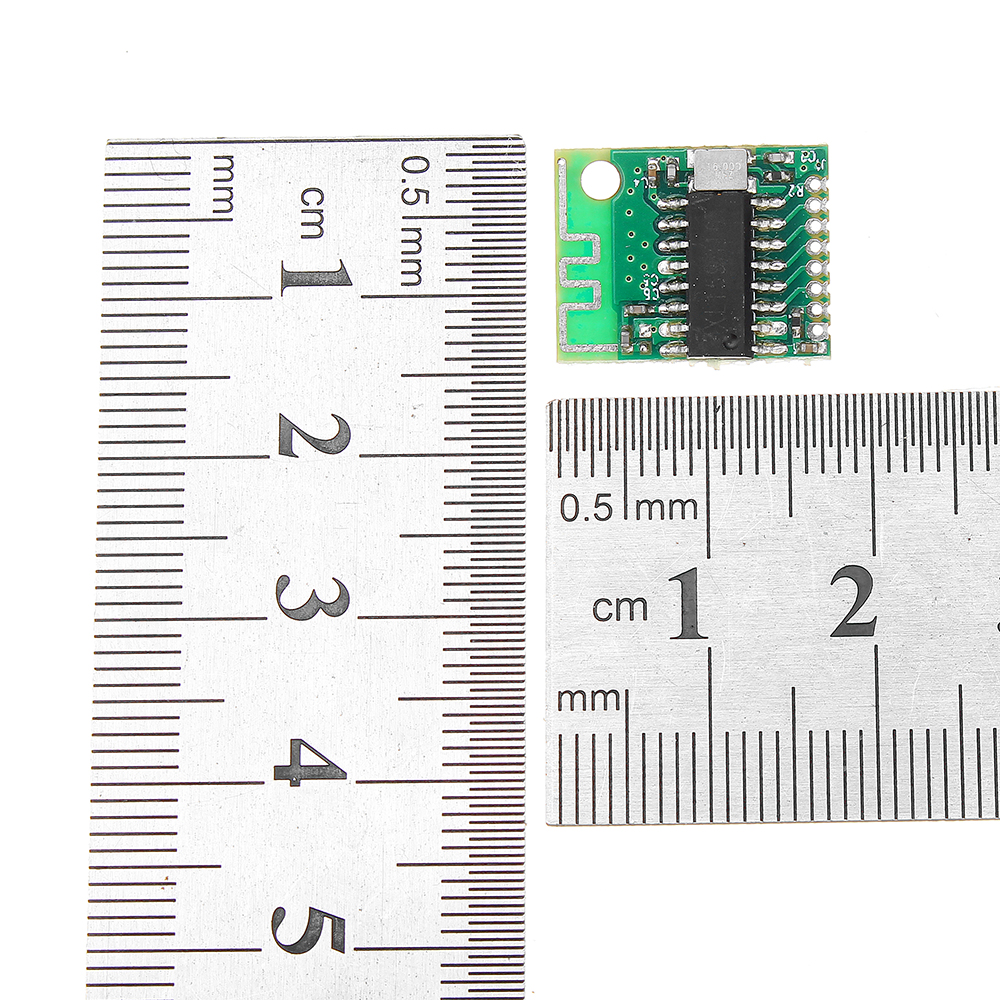

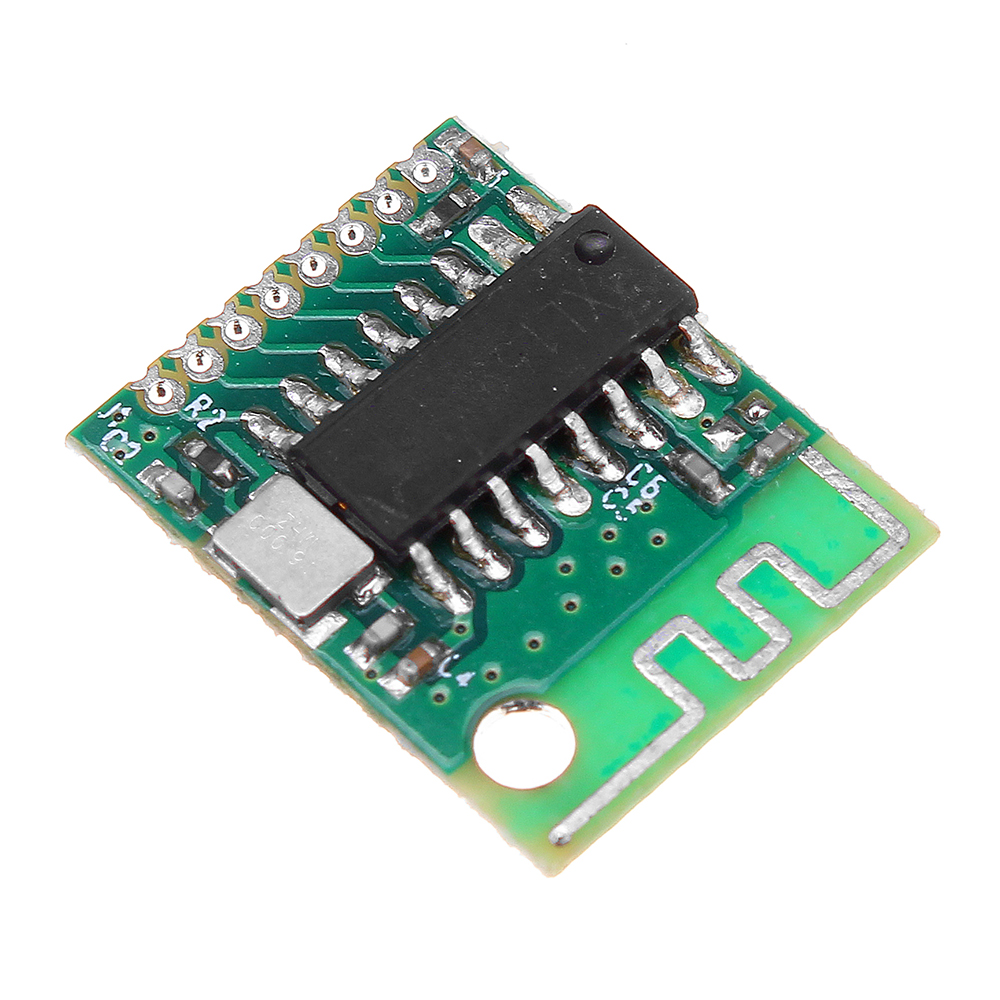

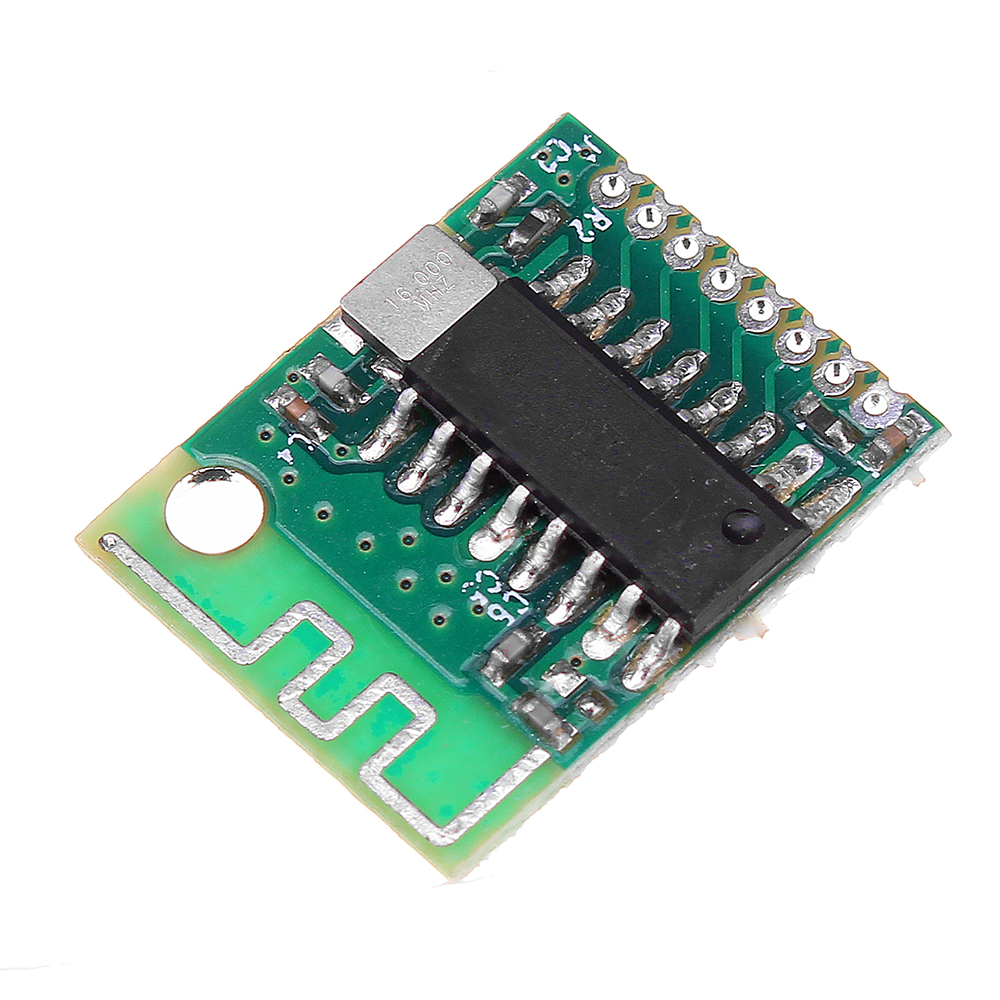

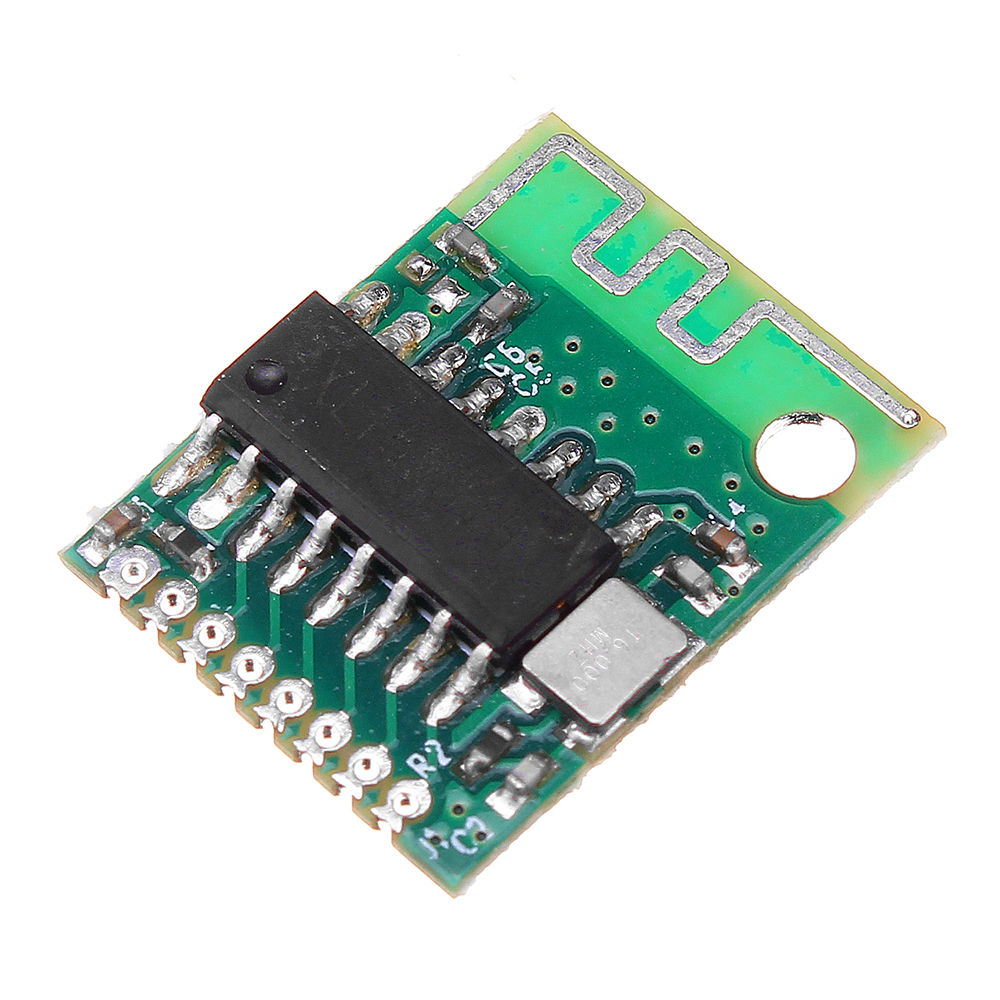

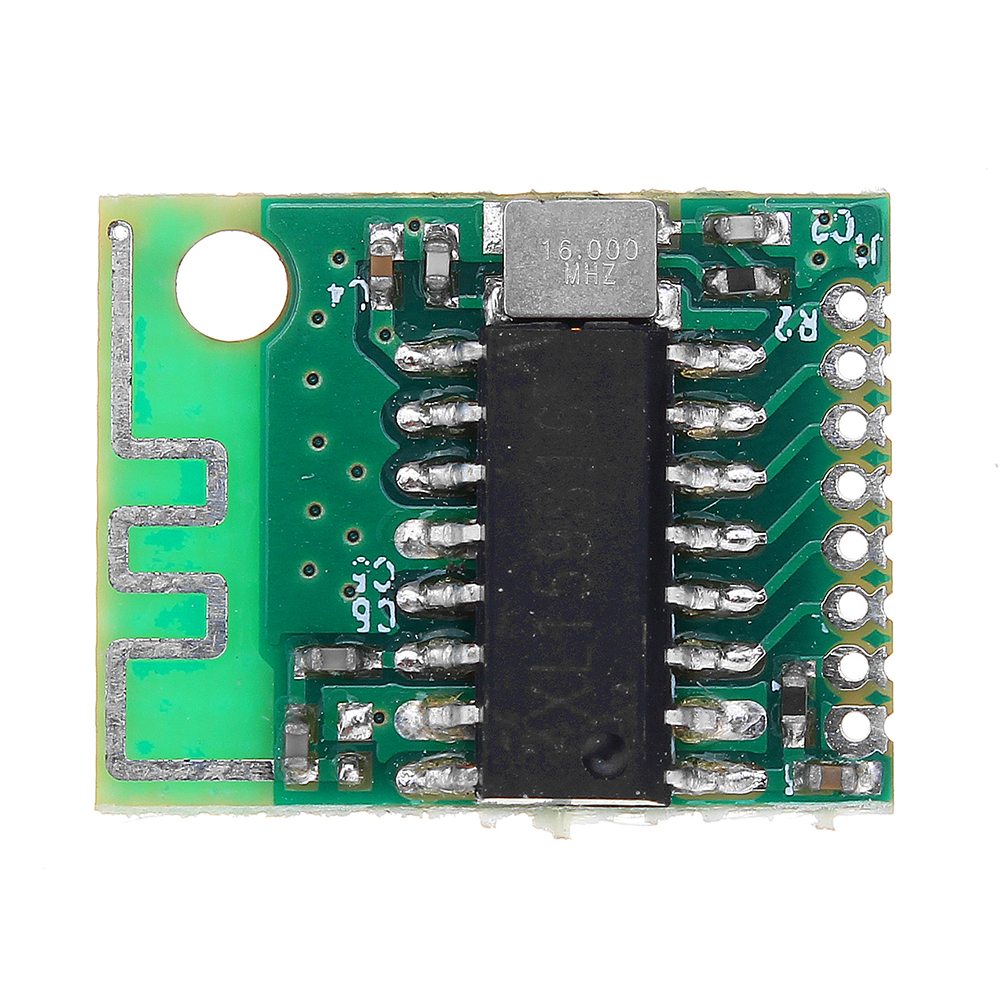

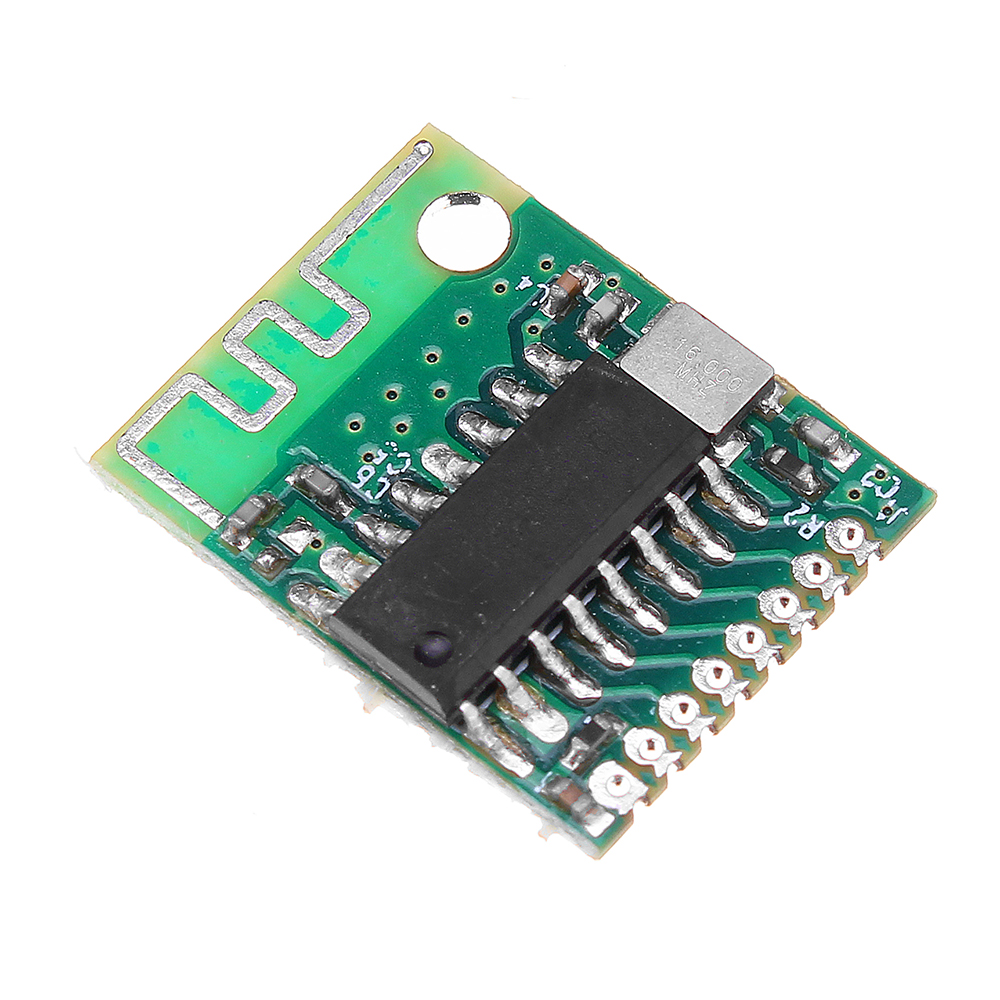

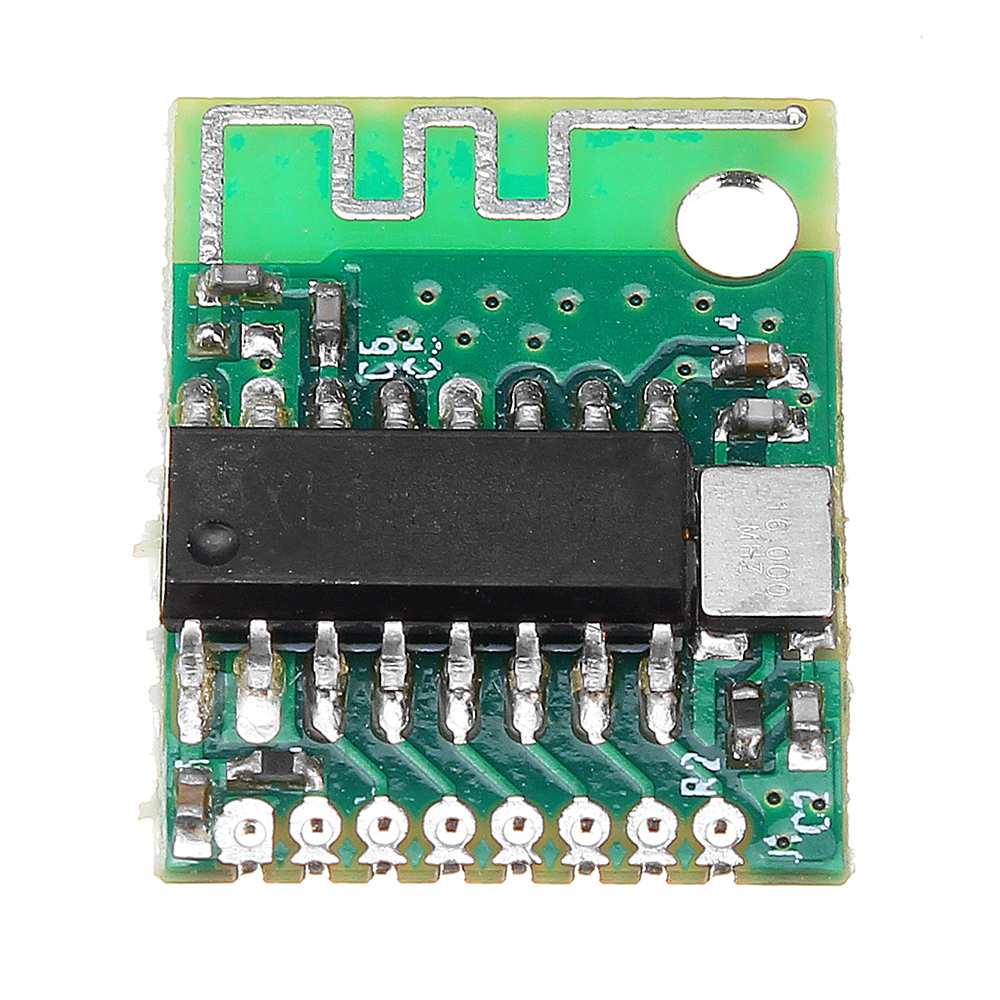

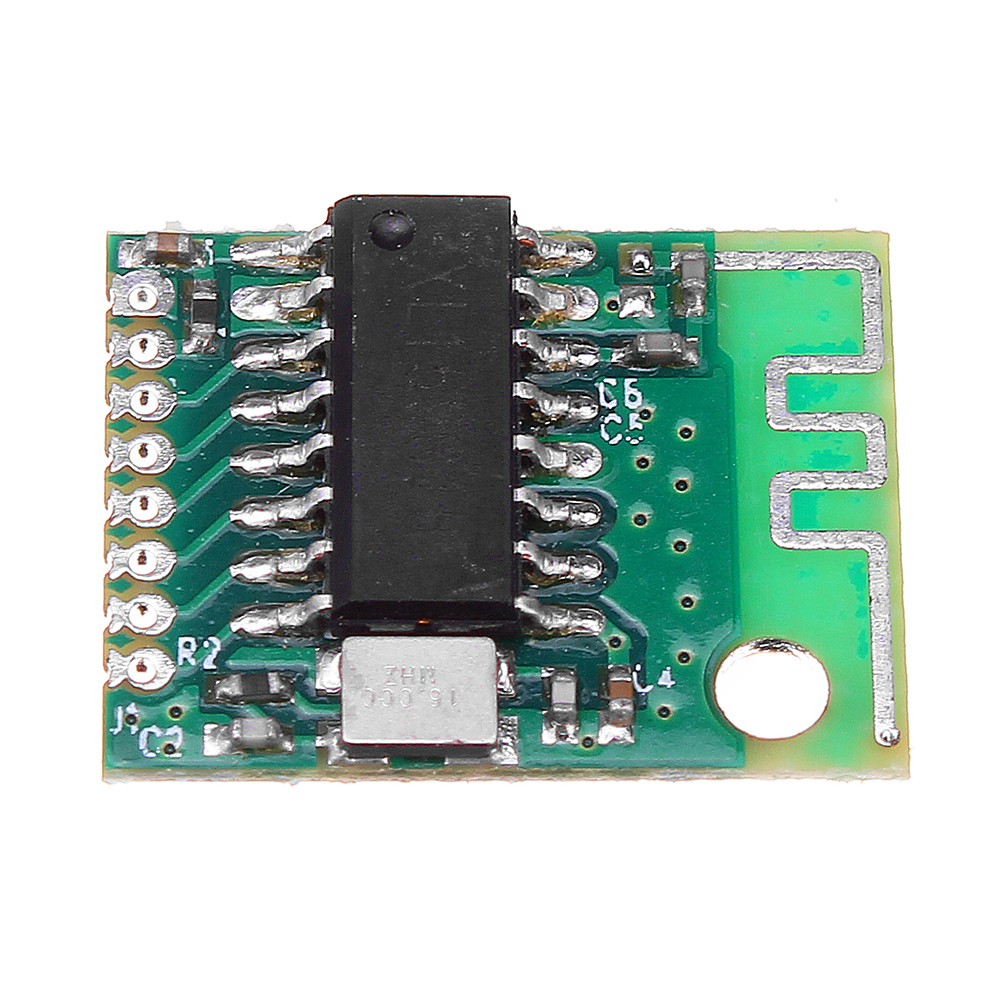

Afmetingen: 30,25 × 8,5 x 1 mm3
Model: KSL703B
Werkspanning: 1.9V ~ 3.6V
Toepassingsgebied:
Ø Draadloos muis- / machinetoetsenbord
Ø Draadloze pc-randapparatuur
Ø Active RFID
Ø Speelgoed
Ø Afgelegen elektronische eindapparatuur voor consumentenapparatuur
Kenmerken:
WL703B is een 2.4G kortbereikzendontvangermodule met GFSK-modulatie. De module integreert RF-transceiverkanalen, GFSK-modems en gegevenskoppelingen. Gebruikers hoeven alleen eenvoudige instellingen te maken voor het ontvangende / verzendende kanaal om te communiceren. In de Auto Transceive-modus kan de chip automatisch beoordelen of de gegevens met succes worden verzonden / ontvangen volgens de antwoordinformatie, waardoor opnieuw wordt verzonden, pakketten verloren gaan, doorgaan met verzenden en wachten, enz., Waardoor het gebruikersprogramma wordt vereenvoudigd.
Ø goedkeuren ASK demodulatie modus, de ontvangst gevoeligheid bereikt -110dBm;
Ø 2,4 GHZ ISM-bandbreedte
Ø Code snelheid: 2Mbps / 1MBbps
Ø Zeer laag stroomverbruik (normale temperatuur):
Emissiestroom: 14.8mA (P0 = 0dBm)
Ontvangst: 17.5mA
Uitschakelstroom: 2.5uA
Standby-stroom: 0.9mA
Ø 1.9 ~ 3.6V voeding
Ø Auto Transceive datapakket automatische hertransmissie
Ø Automatische pakketverwerking •
Ø 6 datakanalen
Ø 5V weerstaan spanning

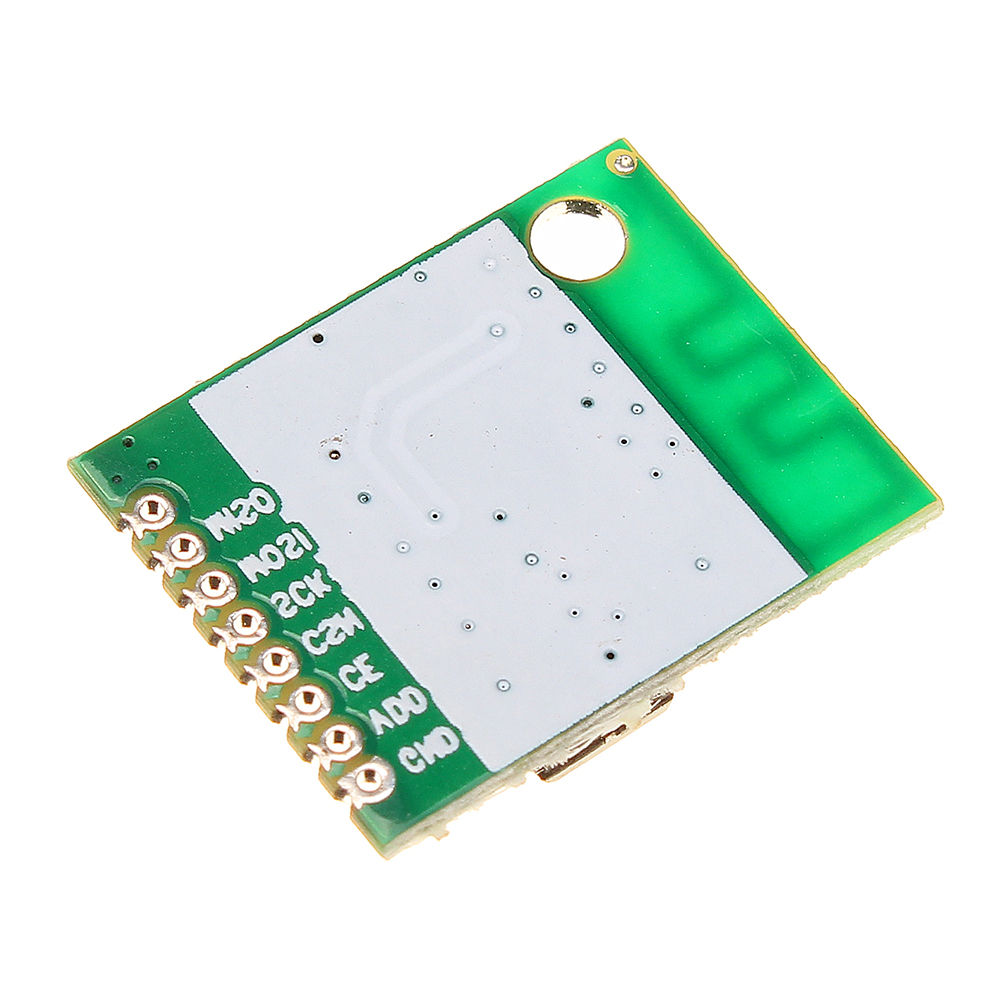

| Loodnummer | symbool | Naam |
| 1 | IRQ | Onderbrekingssignaal, actief laag |
| 2 | MISO | SPI-gegevensinvoersignaal |
| 3 | MOSI | SPI-gegevensuitvoersignaal |
| 4 | SCK | SPI-kloksignaal |
| 5 | CSN | SPI-chipselectiesignaal |
| 6 | CE | Chipchipselectiesignaal |
| 7 | VDD | stroomaansluiting |
| 8 | GND | Grond |
Pakket inbegrepen:
10 x draadloze transceivermodule
