Gebruikershandleiding: Klik hier om te openen
Voor verschillende behoeften van klanten bieden wij 3 versies waaruit u kunt kiezen:
Invoering:
Voor verschillende behoeften van klanten bieden wij 3 versies waaruit u kunt kiezen:
| Functie / Model | M18 (dit item) | M28 (Product ID: 1486747) | M38 (Product ID: 1486746) |
| Micro-voeding | × | √ | √ |
| Audio hoofdtelefoonaansluiting | × | √ | × |
| Ingebouwde versterker | × | × | √ (5W + 5W) |
| Werkt op lithiumbatterijen | √ | √ | √ |
| Ondersteuning van USB-geluidskaart, gratis schijf | × | × | √ |
| Volume geheugen / aanpassing | √ | × | × |
| DEMPEN mute-interface | √ | × | × |
| Knop extensie | √ | × | × |
| Bluetooth-versie | bluetooch V4.2 | ||
| Ondersteuning Bluetooth-protocol | HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2 | ||
| Ondersteuning formatteren | Ondersteuning voor WAV / WMA / FLAC / APE / MP3-verliesvrij decoderen, stereo tweekanaalsuitgang | ||
| Werkspanning | 5V/3.7V-4.2V | ||
| Uitzendstatus niet verbonden | 5.5MA | ||
| Verbindingswerkstatus | 20MA | ||
| Diep slapen | 3UA | ||
| Overdracht afstand | 20 meter (lege of lage interferentie omgeving) | ||
| Bedrijfstemperatuur | -40 ° C tot + 85 ° C | ||
| Gevoeligheid | -87dbm | ||
Invoering:

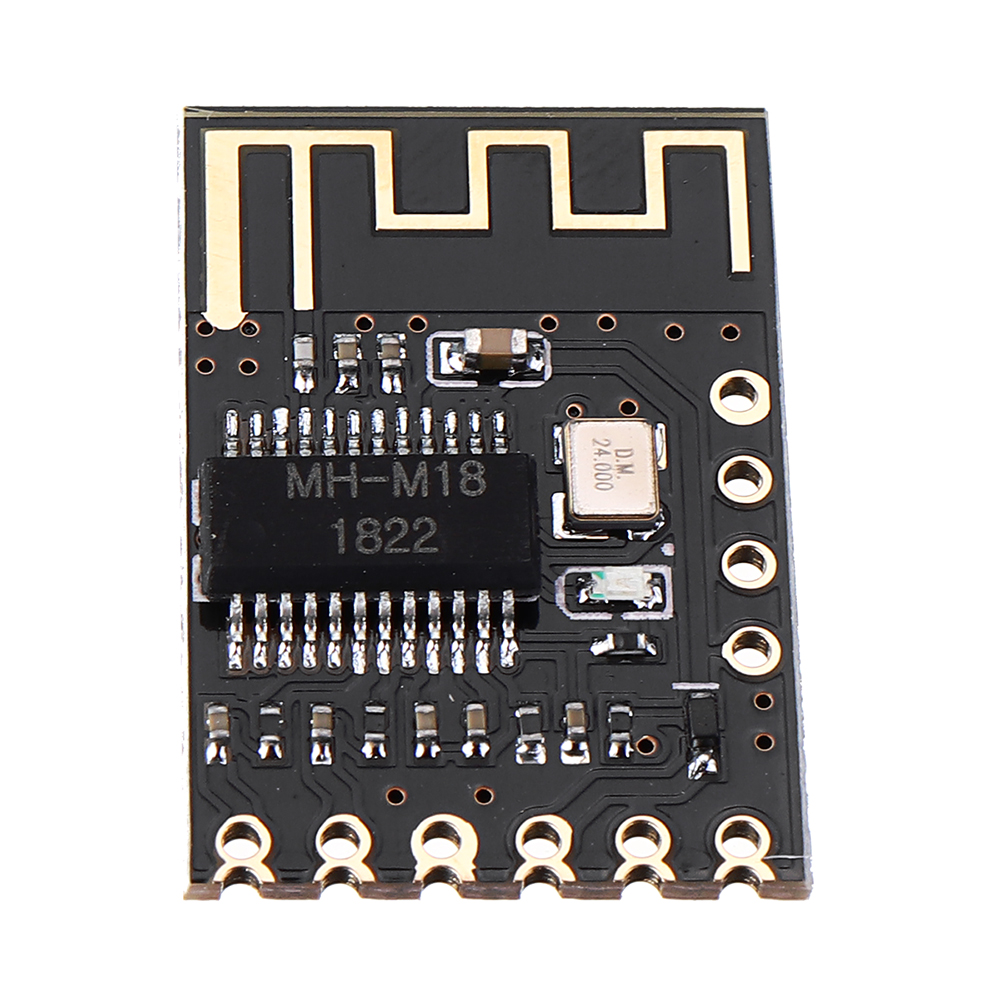

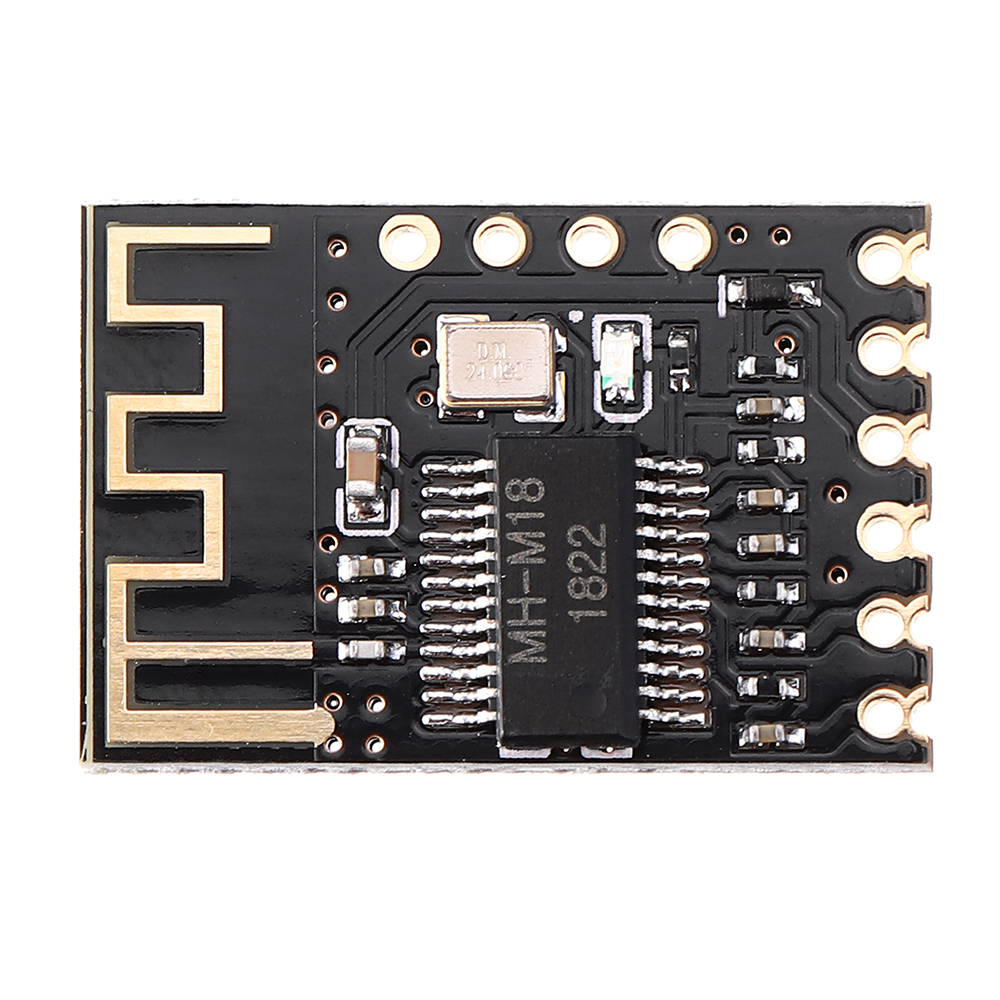

Dit product MH-M18 is een low-power Bluetooth-ontwerpoplossing, ondersteunt de nieuwste Bluetooth 4.2-transmissie, tweekanaals stereo verliesloos afspelen, Bluetooth-verbinding nadat de module is verbonden met Bluetooth, erg handig. In een open omgeving kan de Bluetooth-verbindingsafstand maximaal 20 meter zijn.
Op grote schaal gebruikt in een verscheidenheid van Bluetooth-audio-ontvangst, een verscheidenheid aan audio DIY-modificatie.

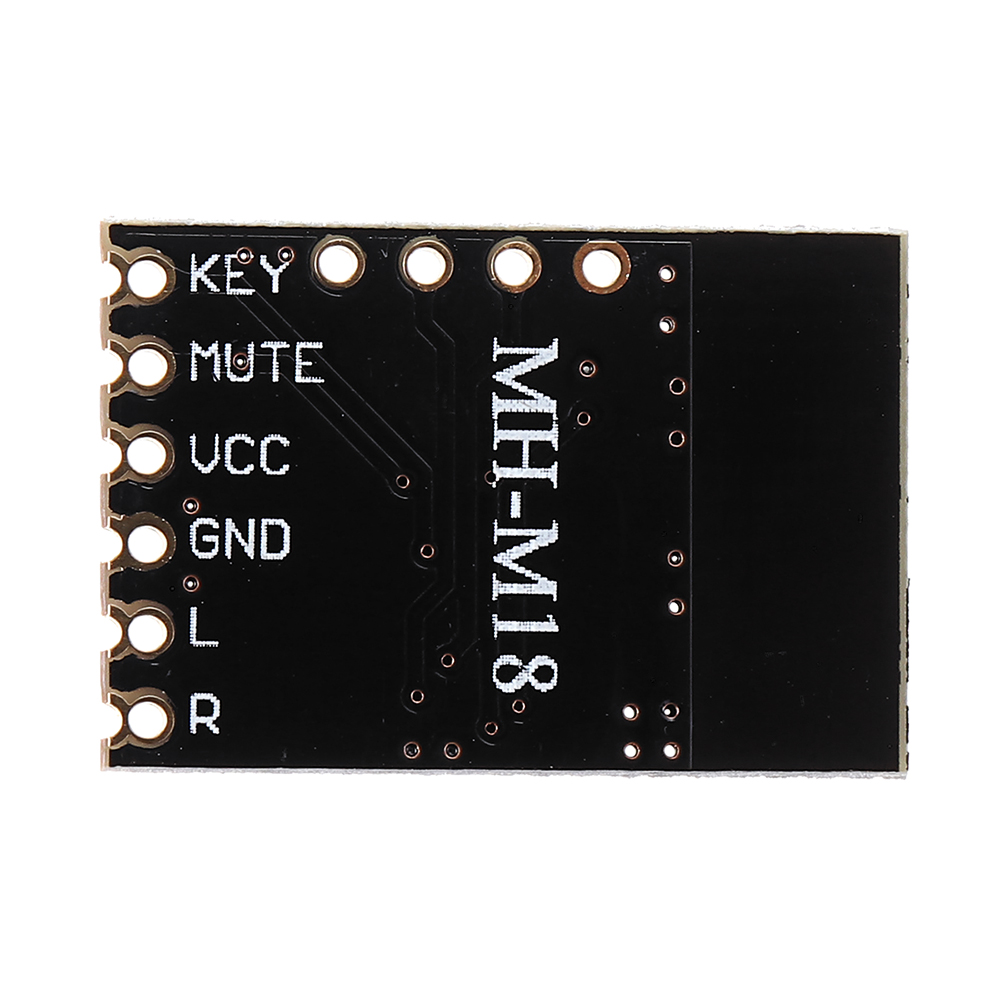

| Pin | Functie | Beschrijving |
| 1 | SLEUTEL | Knop bedieningsterminal (4 knopfuncties, extra weerstanden zoals bedradingsschema) |
| 2 | DEMPEN | Mute-bedieningsterminal (output hoog niveau 3.3V bij dempen, output laag niveau tijdens weergave) |
| 3 | VCC | Positieve voeding 5V (lithiumbatterij 3,7 V voeding vereist kortsluitdiode) |
| 4 | GND | Vermogen Negatief / audiosignaal gemalen |
| 5 | L | Linkerkanaaluitvoer |
| 6 | R | Rechter kanaal uitvoer |
Functiebeschrijving:
Bluetooth V4.2-versie, ondersteunt Bluetooth automatische verbindingstechnologie, ondersteunt WAV / WMA / FLAC / APE / MP3 lossless decodering, stereo dual channel-uitvoer.
Nadat de module is ingeschakeld, zoekt de mobiele telefoon naar de Bluetooth-naam MH-M18 / MH-M28 / MH-M38 en kan deze muziek afspelen nadat Bluetooth is verbonden.
Pakket bestaat uit:
10 x M18 Module
