Voorzien zijn van:
- Bedrijfsspanning: DC 4.5 - 30V
knipperende
Pakket inbegrepen:

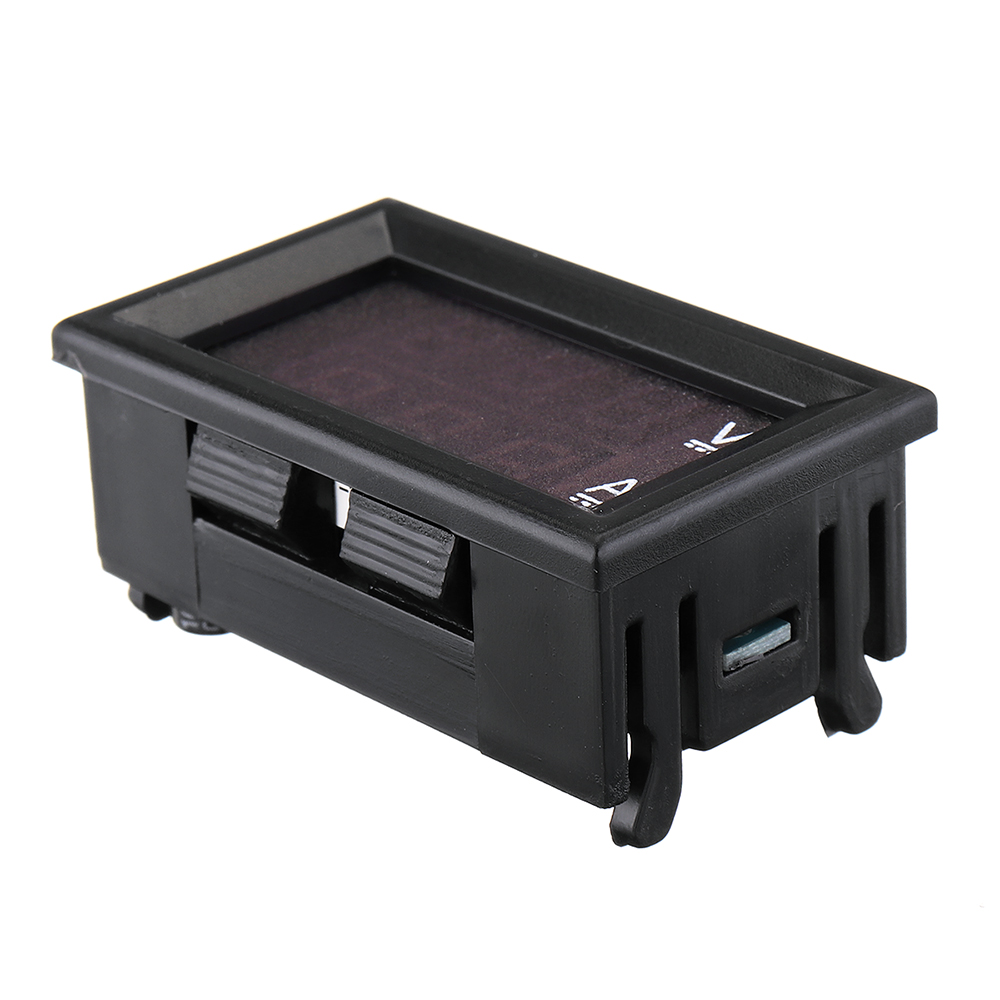

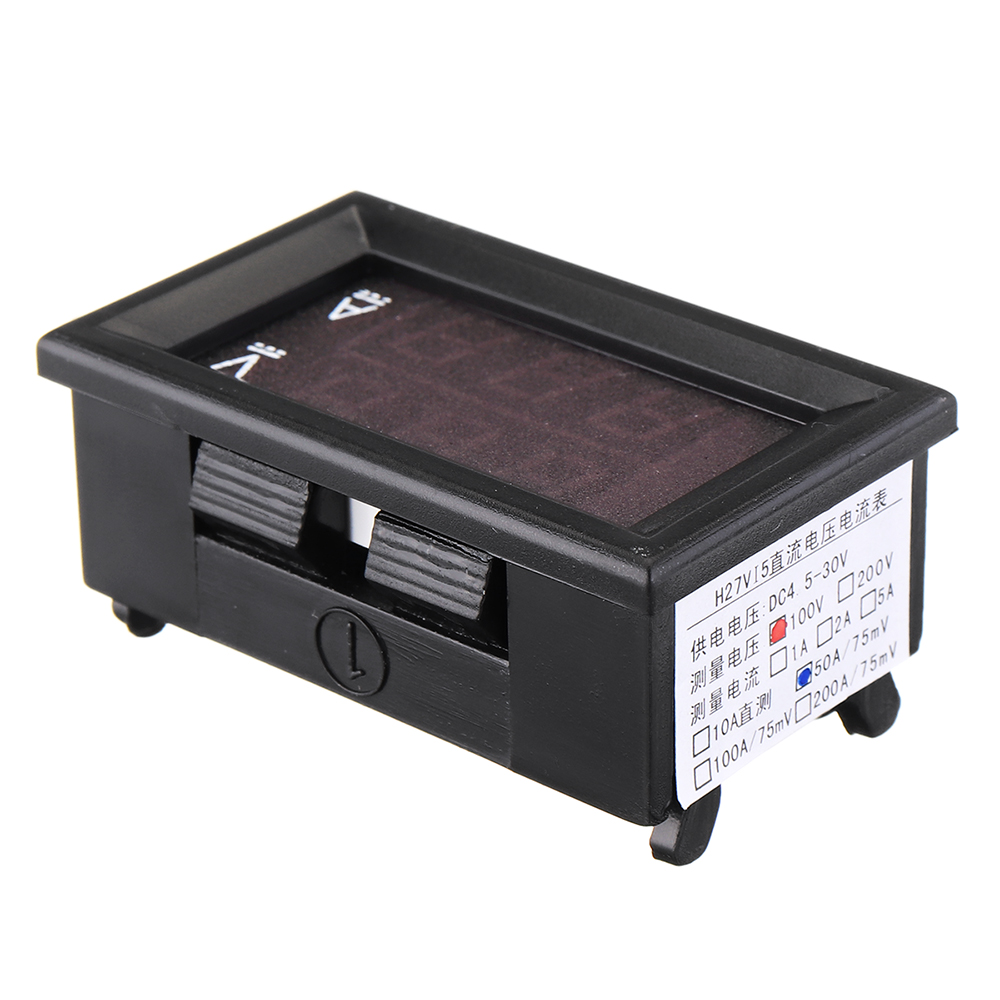

10 x Digitale Volt Ampmeter

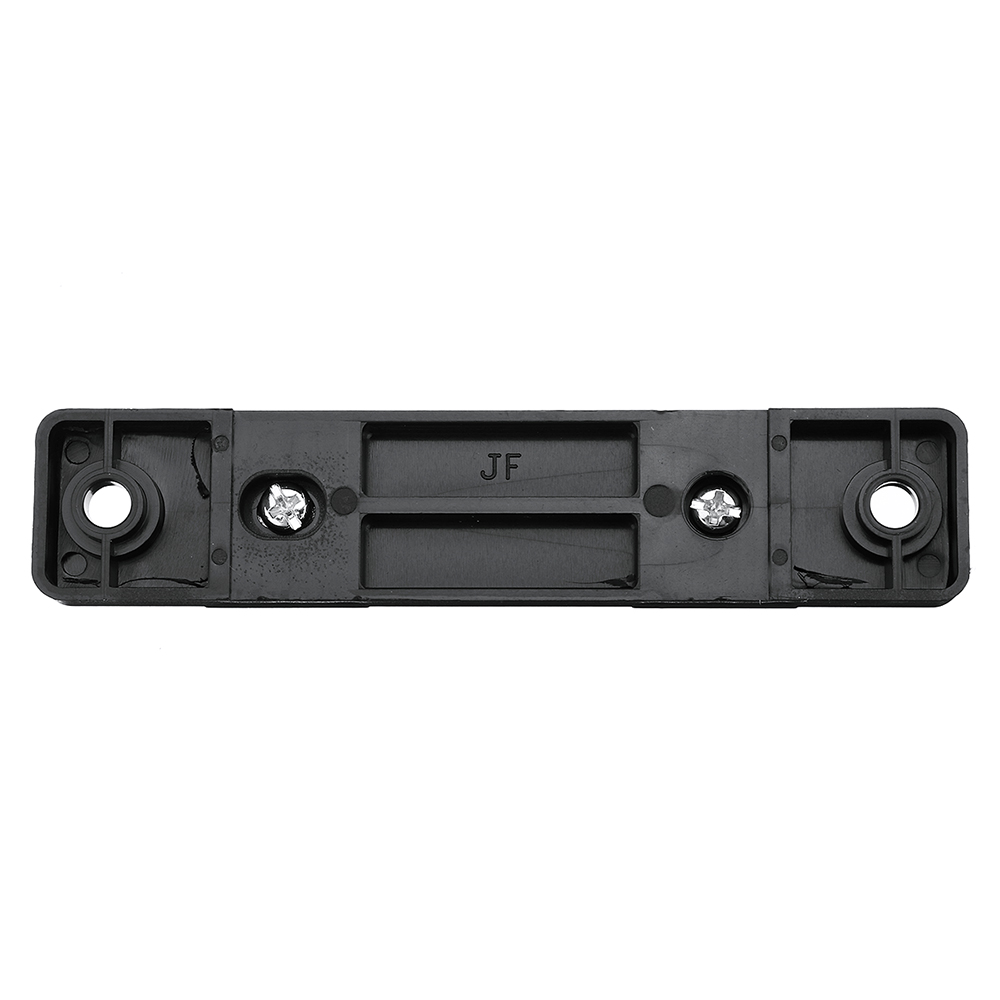

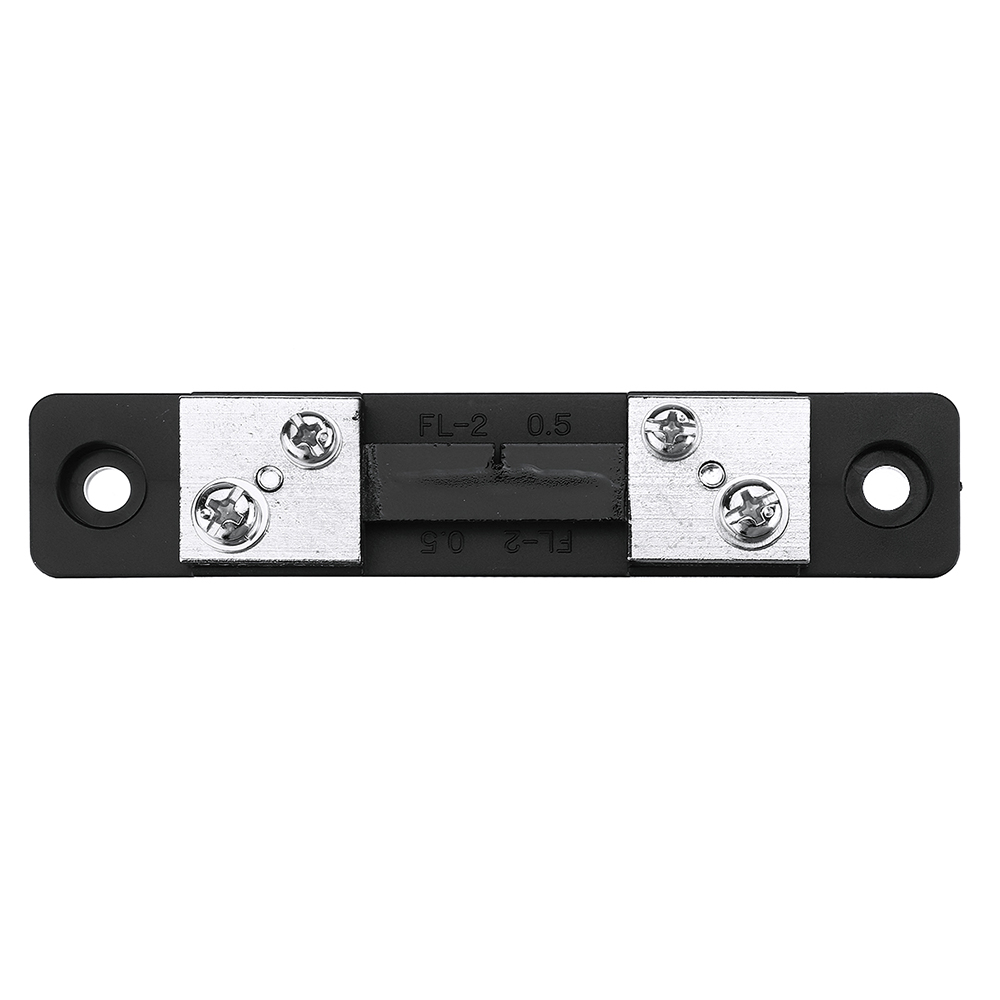

10 x 50A / 75mV DC Huidige Shunt
- Bedrijfsspanning: DC 4.5 - 30V
- Meetspanning: DC 0 - 100V
- Minimale resolutie (V): 0.1V
- Meetstroom: 50A (vereist externe shunt)
- Minimale resolutie (A): 0.1A
- Bedrijfsstroom: <20mA

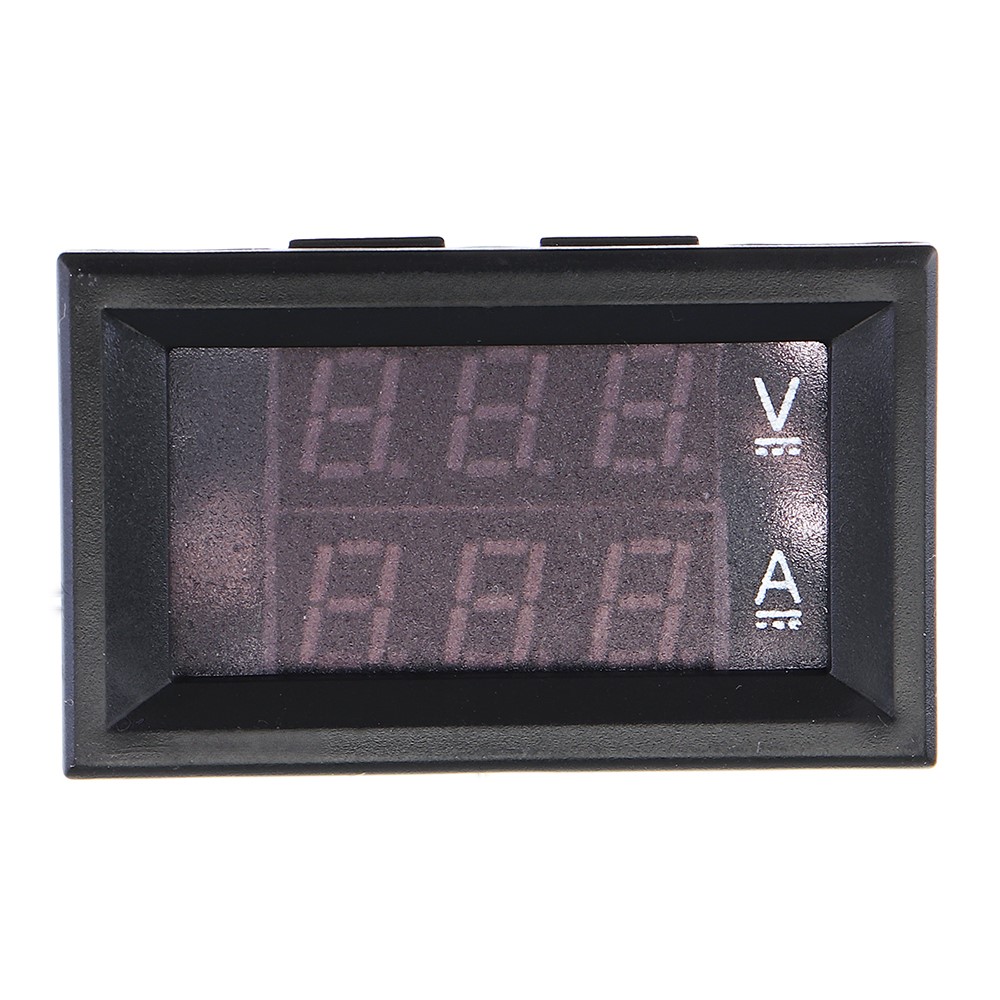

- Display: drie 0,28 "LED digitale buis
- Weergave kleur: rood en blauw (tweekleuren weergave)
- Afmetingen: 48 x 29 x 21 mm
- Montagevergroting: 45,5 x 26,5 mm
- Refresh rate: ongeveer 500mS / tijden
- Meet nauwkeurigheid: 1% (± 1 cijfer)
- Bedrijfstemperatuur: -10 tot 65 ° C
- Bedrijfsvochtigheid: 10 tot 80% (niet-condenserend)
- Werkdruk: 80 tot 106 kPa
- Toepassingen: Geschikt voor auto- / elektrische auto's / motorfietsen batterijbewaking of andere producten spanningsstroommeting

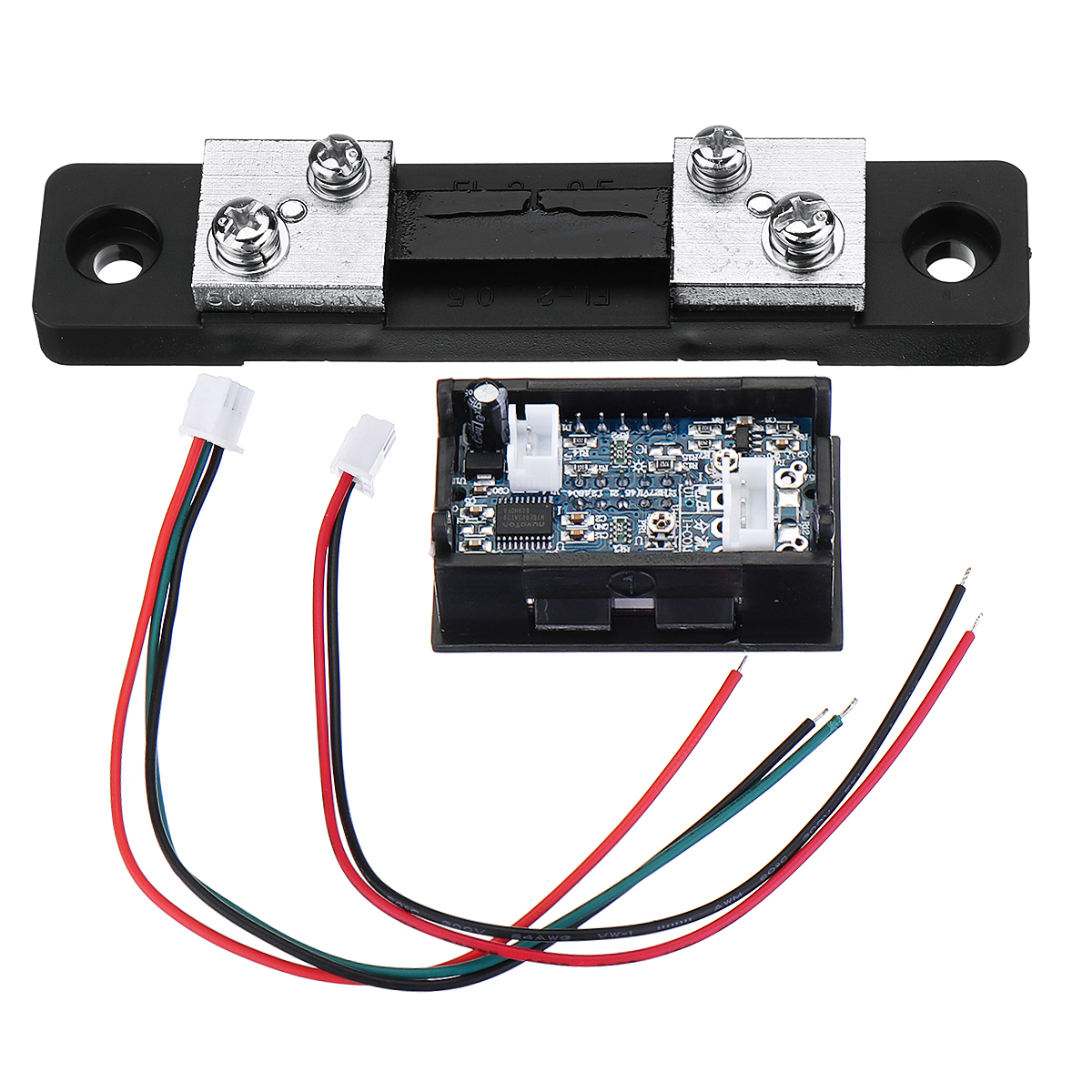

- bedrading:
Zwarte lijn (dun): vacant of buck circuit (module) negatief
Rode lijn (dun): voeding +
Zwarte lijn (dik): COM, gemeenschappelijk meten
Rode lijn (dik): PW +, meetpuntspanning ingang positief
Gele lijn (dik): IN +, huidige ingang +
Merk op:
- De spanning tussen de dunne rode en dunne zwarte lijnen moet binnen DC 4,5-30V liggen
- De ammeter kan alleen worden aangesloten op het negatieve van het onderzochte apparaat
- Overschrijdt 5A, langdurige full load werkt continu, het is aan te bevelen dat de meetzijde van de kabels rechtstreeks op de stopcontact wordt gelast
- Als de zwarte dunne lijn leeg is, is het beter om isolatieband rond het blootgestelde deel van de draad te gebruiken om kortstromen te voorkomen
- Als u alleen als voltmeter gebruikt wordt, wordt aanbevolen dat de gele lijn en de zwarte lijn samen worden aangesloten om te voorkomen dat de ammeter digitaleknipperende
Pakket inbegrepen:
10 x Digitale Volt Ampmeter
10 x 50A / 75mV DC Huidige Shunt
