De montage stappen:
Stap 1: laskring
Elektrisch lasdeel is eenvoudiger, lassequentie volgens het principe van componentniveau van laag naar hoog, de eerste weerstand tegen lassen acht, is belangrijk om multimeter te gebruiken om te bevestigen dat de weerstand correct is, D4, D5 R13 R14 kan tijdelijk niet lassen, chips met geïntegreerde schakeling kan tijdelijk niet worden ingevoegd
Stap 2: Mechanische montage
De rode lijn is aangesloten op de 3V positieve voeding, de gele lijn aarding, overmatige draad kan worden gebruikt voor motor draad.

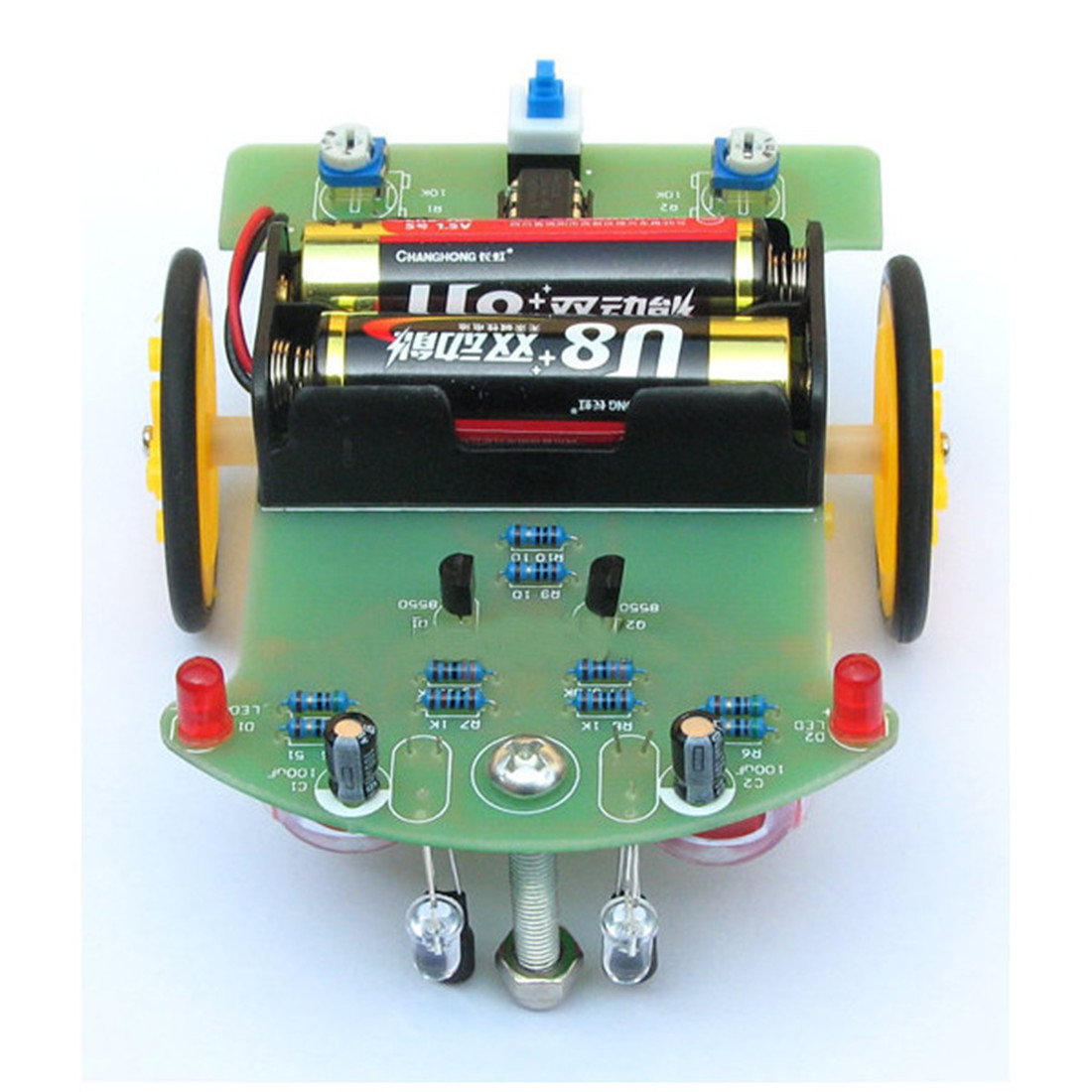

Stap 3: De installatie van een foto-elektrisch circuit
Fotogevoelige weerstand en lichtemiddende diodes (note polariteit) zijn omgekeerd op de printplaat en de grondafstand is ongeveer 5 mm, zowel fotogevoelige weerstand als lichtdiodes zijn 5 mm afstand. Tenslotte kan je power test.
Stap 4: Voertuig debuggen
De juiste richting is langs de universele wielrichting, als u de linker fotoresistor ingedrukt houdt, moeten de wielen aan de rechterkant van de auto worden gedraaid. Houd de rechter fotoresistor ingedrukt en de wielen aan de linkerkant van de auto moeten worden gedraaid, als de auto die achteruitrijdt, ook de bedrading van twee motoren kan uitwisselen, als de ene zijde normaal is en de andere zijde een back-up, zolang als je kunt de bedrading van de achterkant wisselen.
Opmerking: we leveren geen handleidingen, let hier op voordat u het koopt.
Pakket inbegrepen:
10 x Electronic DIY Kit (batterijen zijn niet inbegrepen)
,
,
,
