Specificatie:
- Het gasdetectiemateriaal dat wordt gebruikt in de MQ-4 gassensor is tindioxide (SnO2) met een lage geleidbaarheid in schone lucht.
- Wanneer er een ontvlambaar gas in de omgeving is waar de sensor zich bevindt, neemt de geleidbaarheid van de sensor toe naarmate de concentratie van ontvlambaar gas in de lucht toeneemt.
- Een eenvoudige schakeling kan worden gebruikt om de verandering in geleidbaarheid om te zetten in een uitgangssignaal dat overeenkomt met de gasconcentratie.
- De MQ-4 gassensor heeft een hoge gevoeligheid voor butaan, propaan en methaan en heeft een goede balans tussen methaan en propaan.
- Deze sensor detecteert een breed scala aan ontvlambare gassen, vooral aardgas, en is een goedkope sensor voor een verscheidenheid aan toepassingen.
- Geschikt voor monitoring van apparatuur voor vloeibaar gemaakte gassen, aardgas en gas in huis of in de industrie. Uitstekende weerstand tegen ethanol en rook.
Kenmerken:
1. Het keurt het dubbele paneelontwerp van uitstekende kwaliteit met machtsaanwijzing en TTL-signaaloutputaanwijzing goed;
2. Het heeft DO-schakelsignaal (TTL) -uitgang en AO analoge signaaluitgang;
3. Het TTL-uitgangsgeldige signaal is laag. (Wanneer de uitvoer laag is, is het signaallampje aan, kan het direct worden aangesloten op de MCU of relaismodule)
4. De spanning van de analoge uitgang, hoe hoger de concentratie, hoe hoger de spanning.
5. Het heeft een goede gevoeligheid voor detectie van gas en aardgas.
6. er zijn vier schroefgaten voor eenvoudige positionering;

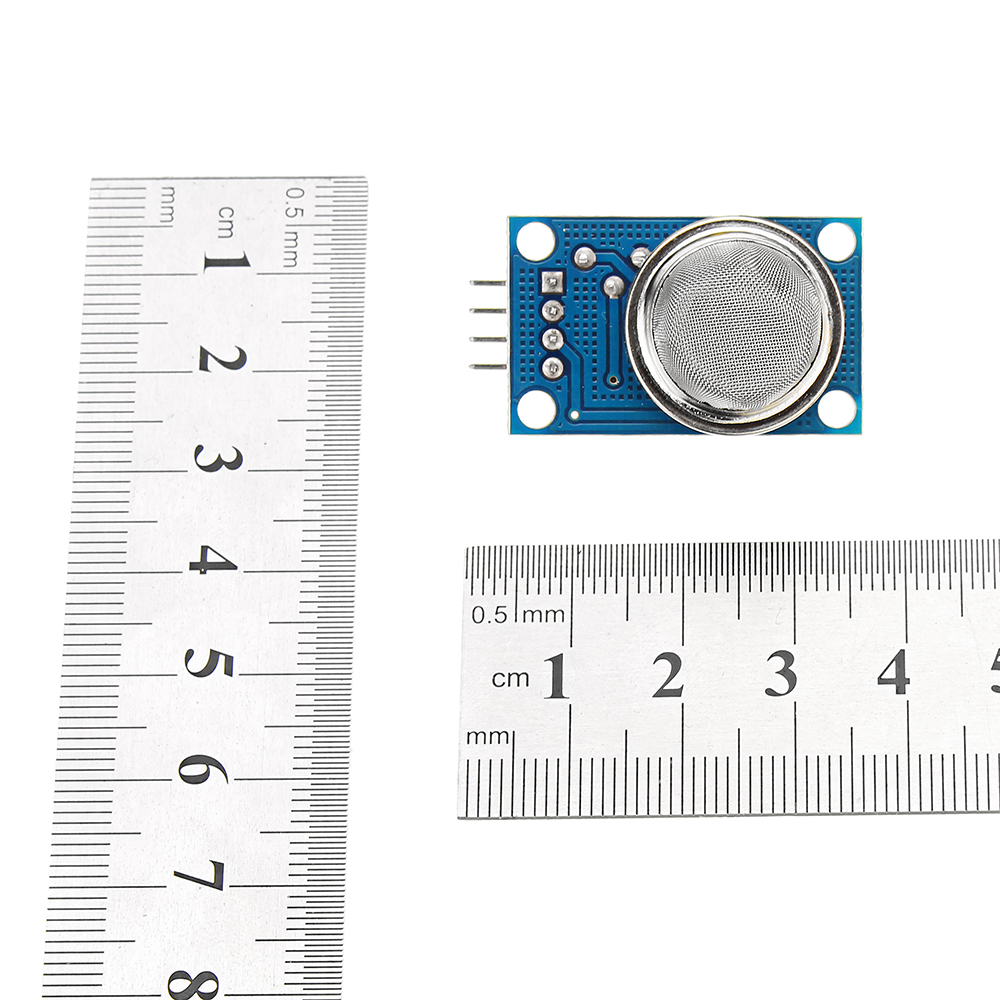

7. productafmetingen: 32 (L) * 20 (W) * 22 (H)
8. heeft een lange levensduur en betrouwbare stabiliteit
9. snelle reactieherstelkarakteristieken
Elektrische prestaties:
Gasafdichting: Aardgas / methaan
Dosisconcentratie: 300-10000ppm
Ingangsspanning: DC5V
Stroomverbruik (stroom): 150mA
DO-uitvoer: TTL digitale hoeveelheden 0 en 1 (0,1 en 5V)
AO output: 0.1-0.3V (relatief niet-vervuilend), de hoogste concentratie spanning is ongeveer 4V
De chip gebruiken: AT89S52
Crystal: 11.0592MHZ
Baudrate: 9600
Compilatie-omgeving: Keil
Speciale herinnering:
Nadat de sensor is geactiveerd, moet deze ongeveer 20 seconden worden voorverwarmd en zijn de gemeten gegevens stabiel. De verwarming van de sensor is een normaal verschijnsel, omdat er een verwarmingsdraad in zit, als deze warm is, is dit niet normaal.
Pakket inbegrepen:

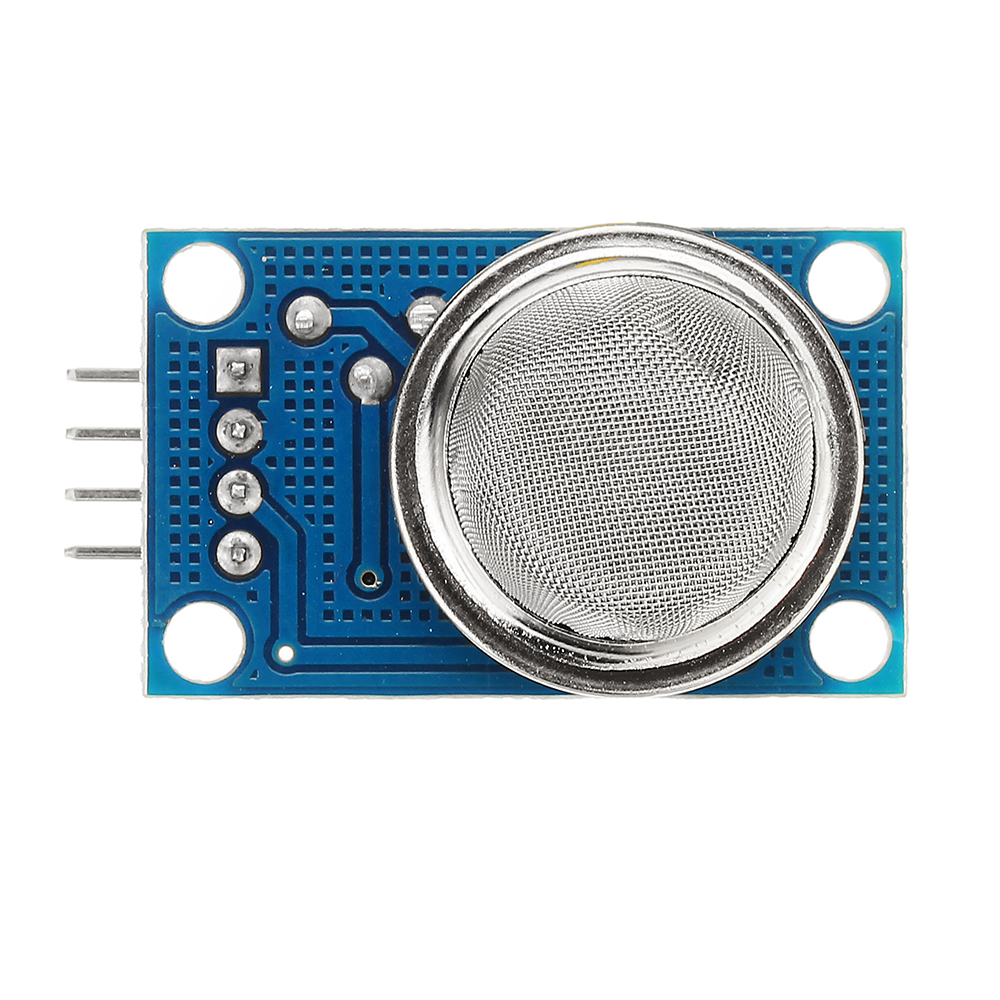

10 x MQ-4 gassensormodule
