Omschrijving:
1. Zet het vermogensrelais aan en vertraag de aanzuiging. Specifiek: na het leveren van 12V voeding aan relais, zal het relais niet onmiddellijk absorberen. De toestand van de uitgangsaansluiting van het relais is: normaal open en openbare ontkoppeling, normaal gesloten en openbare geleiding; wanneer de vertraging 1-10S is (instelbaar), zuigt het relais. Op dit moment is de toestand van de uitgangsaansluiting van het relais: normaal open en openbare geleiding, vaak gesloten en openbare ontkoppeling; zolang de module continu van stroom wordt voorzien, blijft deze status behouden. Houden.
2. Instelbare vertragingstijd, (0-10 seconden)
4. Een stijgende potentiometer kan de vertragingstijd verlengen
5. Toename van de capaciteit C1 kan de vertragingstijd verlengen
6. Indicatielampje met ingangsspanning
7. Aanzuigindicator met relais

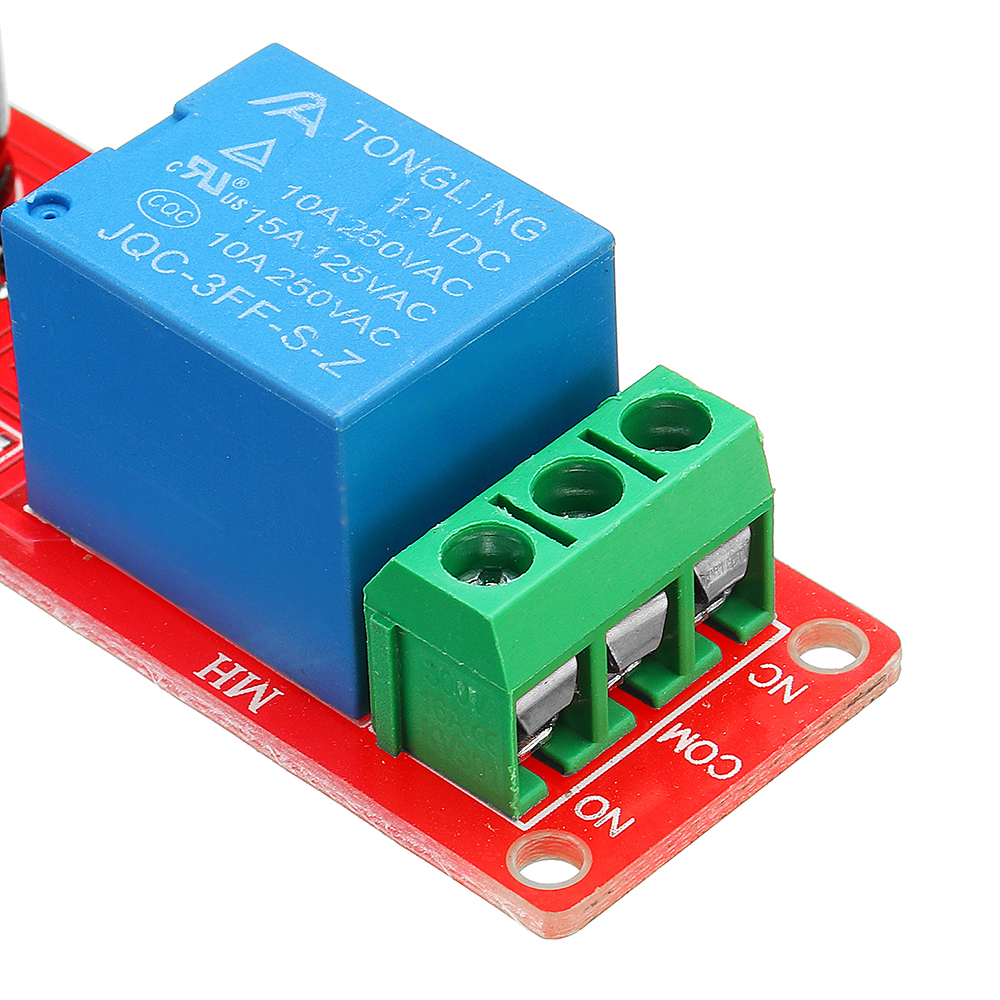

8. Regelbare 220V / 10A AC-apparatuur. (Maximale besturingsapparatuur 2000 W)
9. Het heeft relais continue stroombescherming.
10. Vertragingstijdformule: T = 1.1RC. Bijvoorbeeld: capaciteit 100uF weerstand 100KT = 1,1 * 100000 * 0,0001 = 11 seconden
Voorzien zijn van:

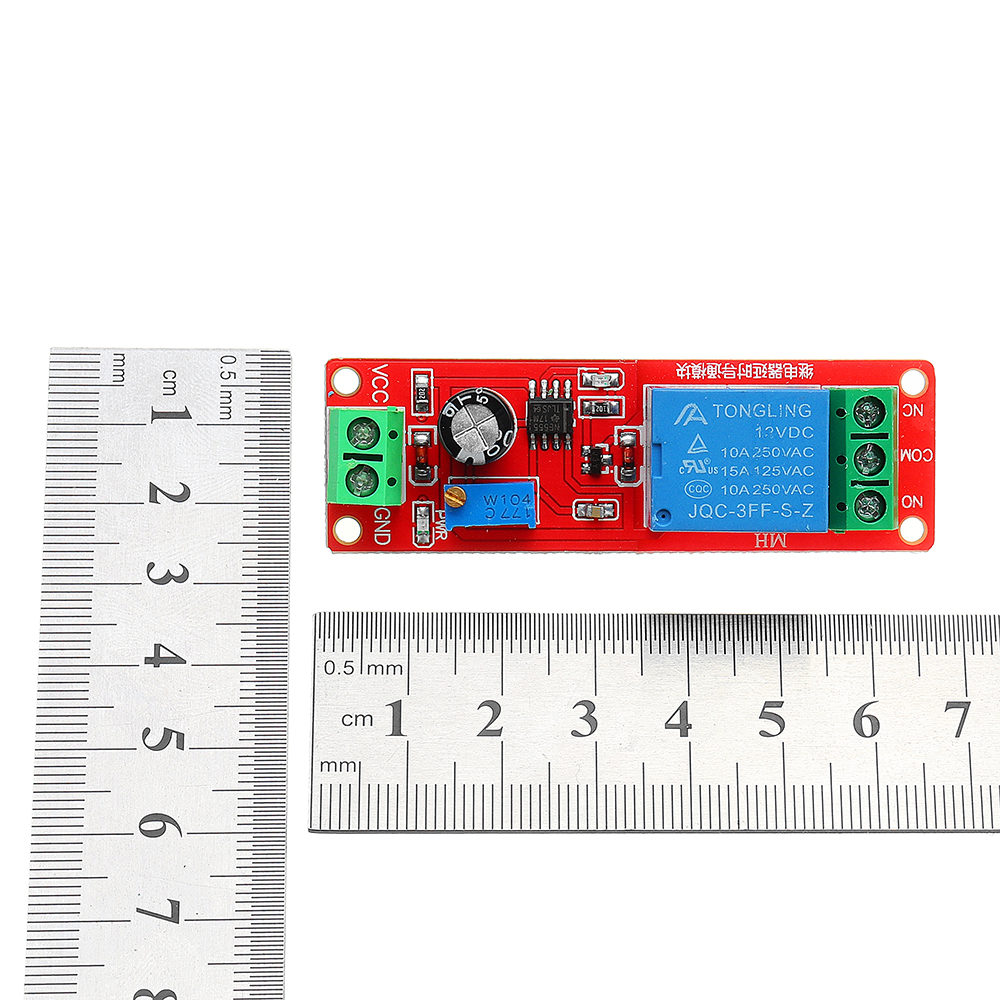

Grootte: 6.8CM x 2.1CM
Voorzien zijn van:
Grootte: 6.8CM x 2.1CM

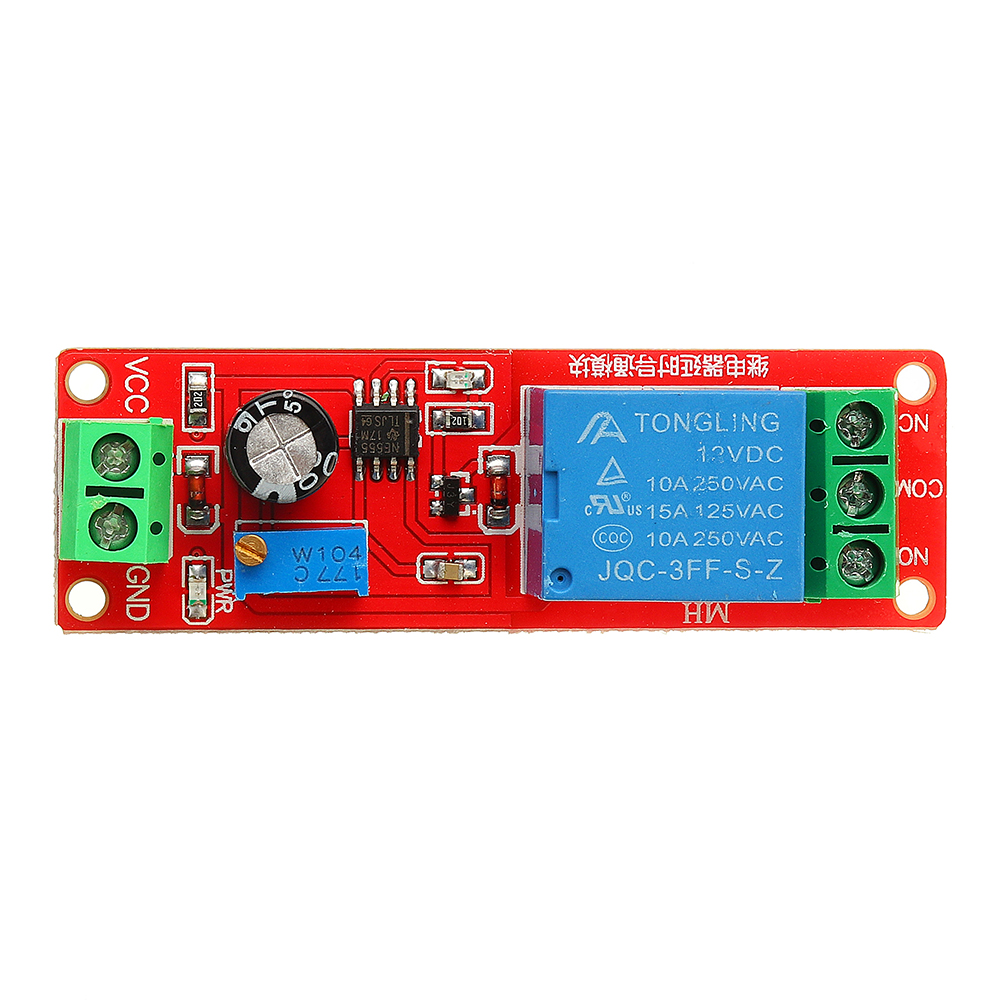

Hoofdchip: NE555
Werkspanning: 12V DC
Pakket inbegrepen:

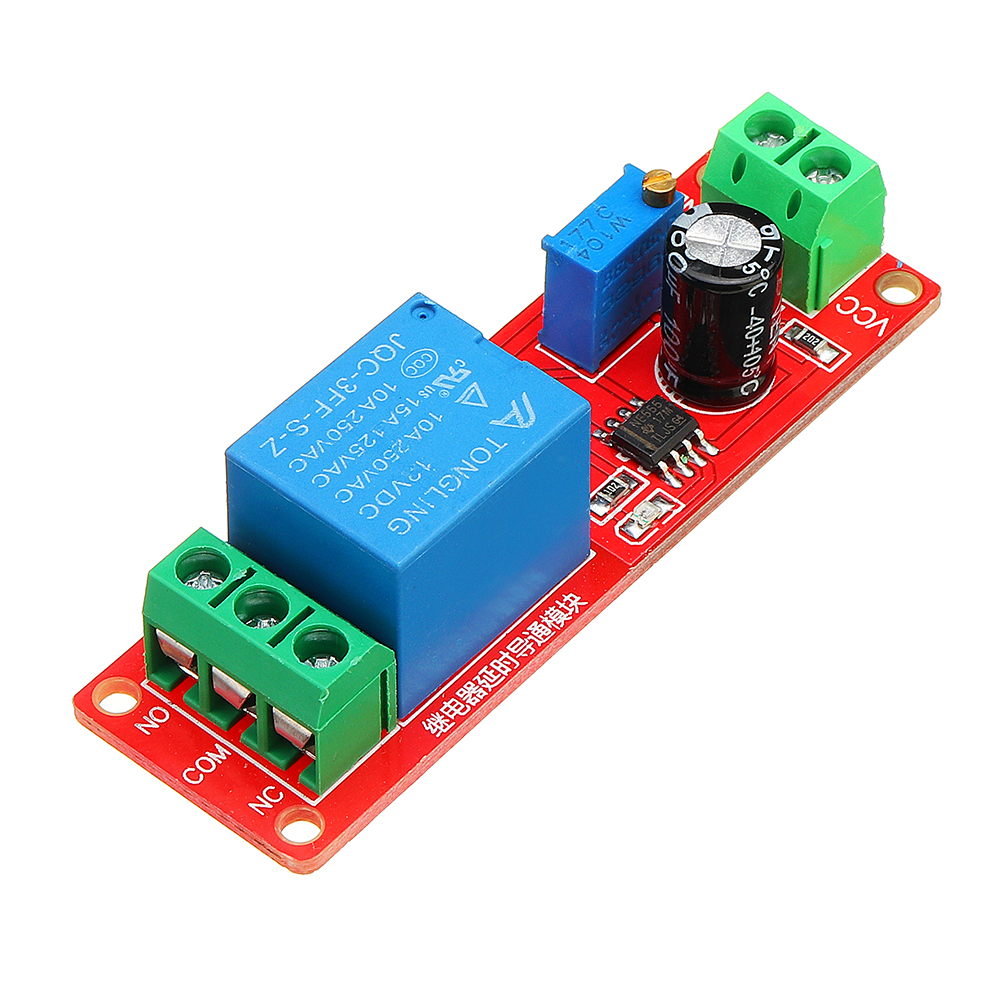

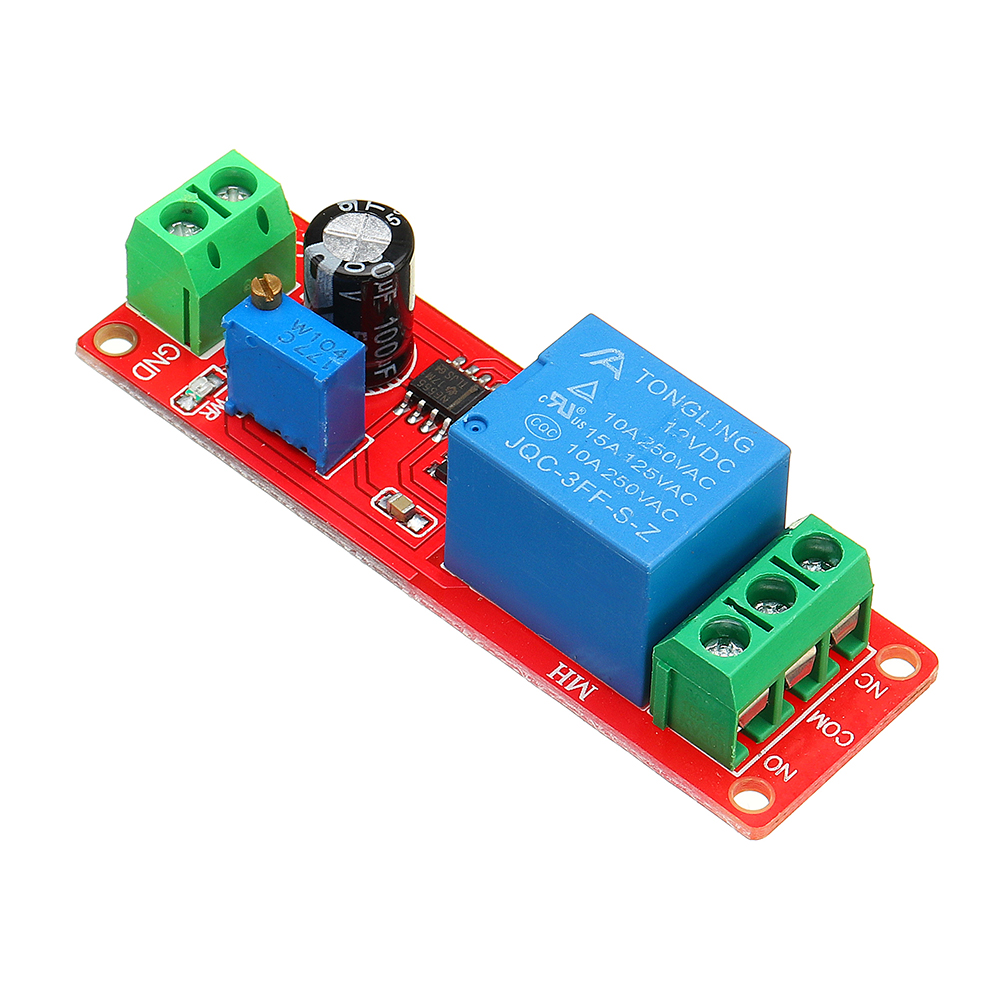

10 x NE555 Chip-vertragingsrelaismodule
10 x NE555 Chip-vertragingsrelaismodule
