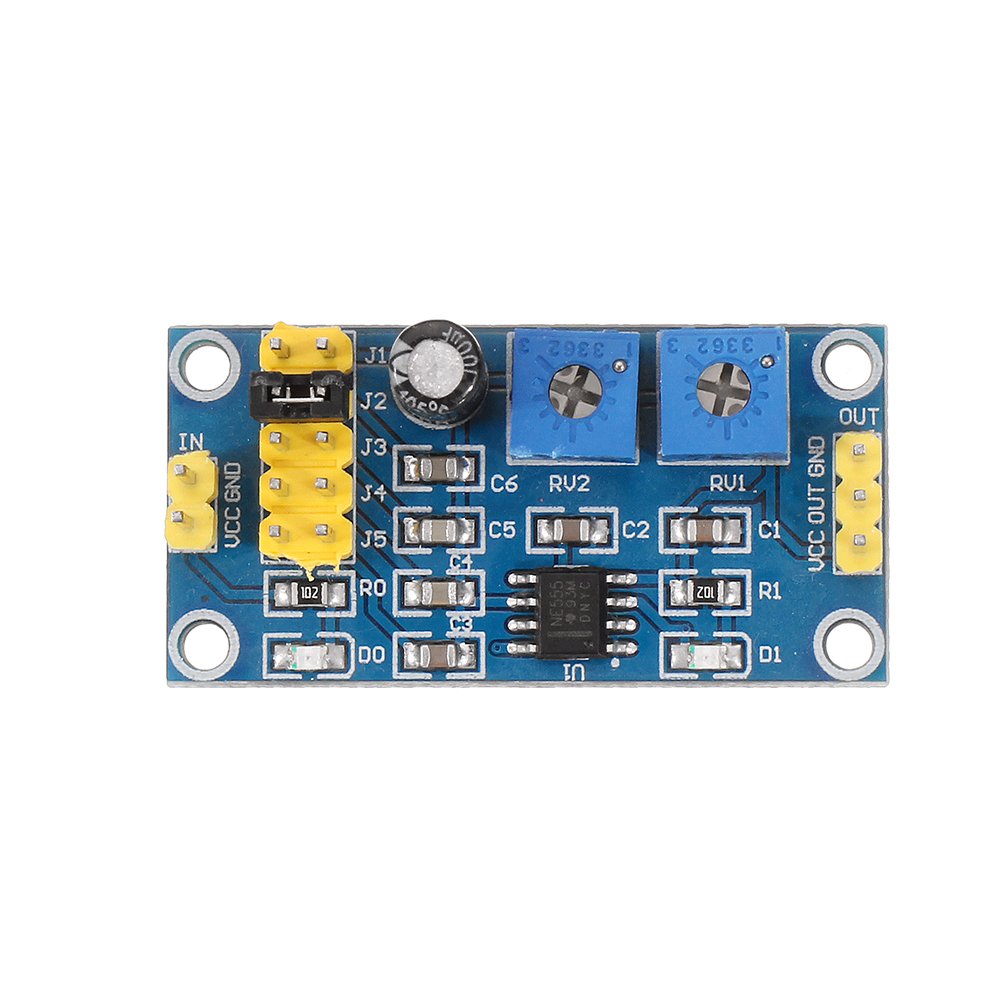

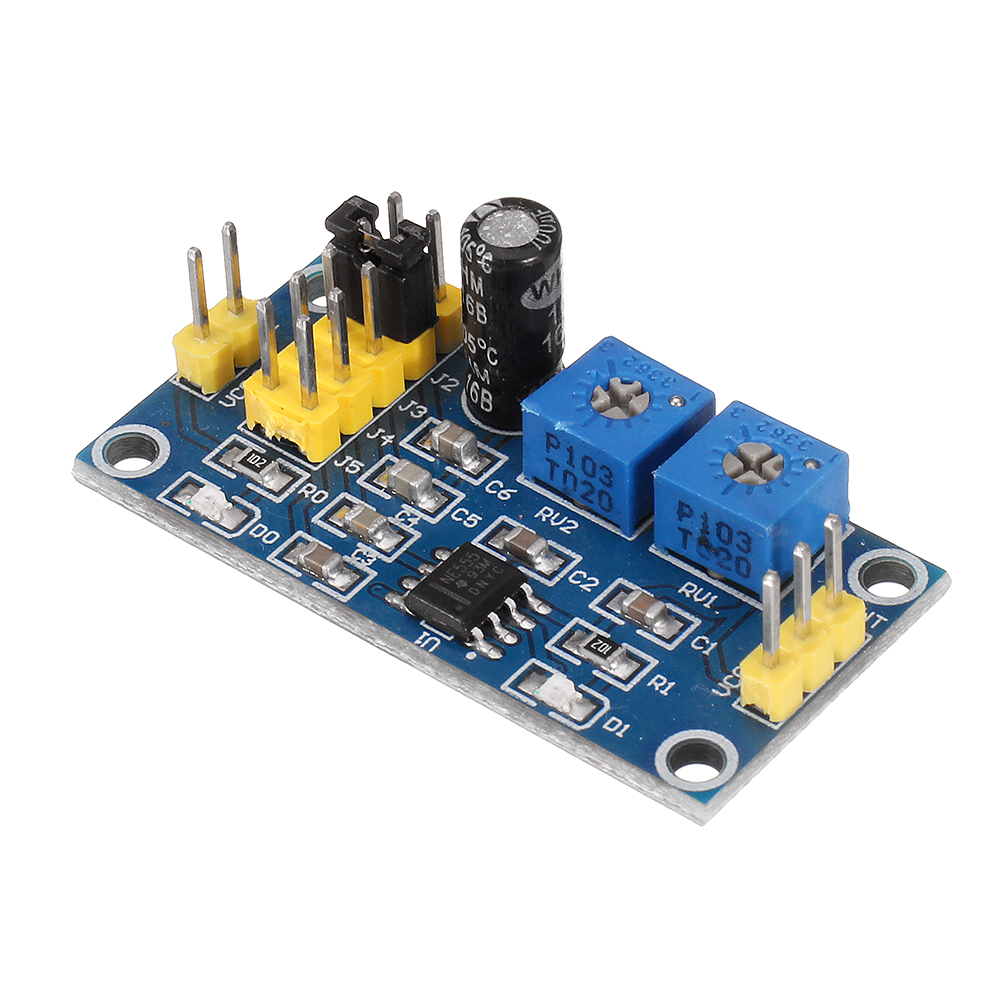

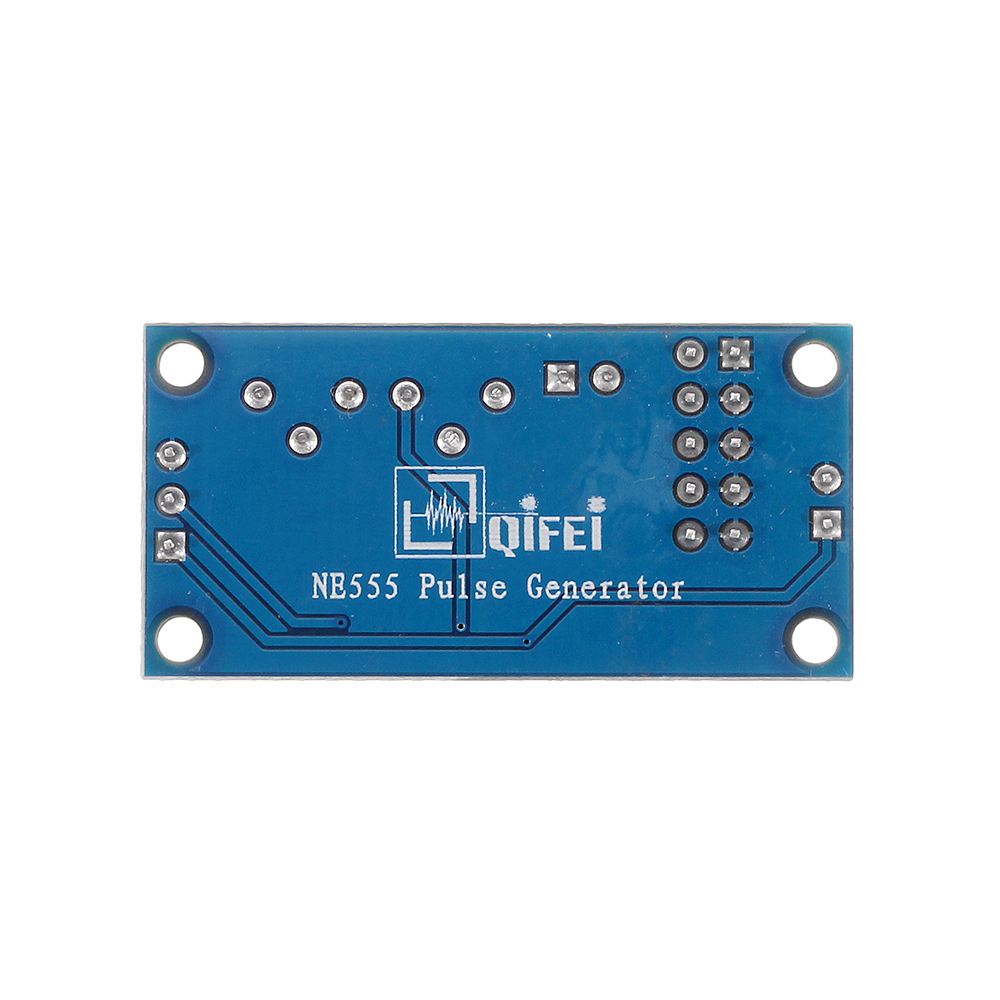

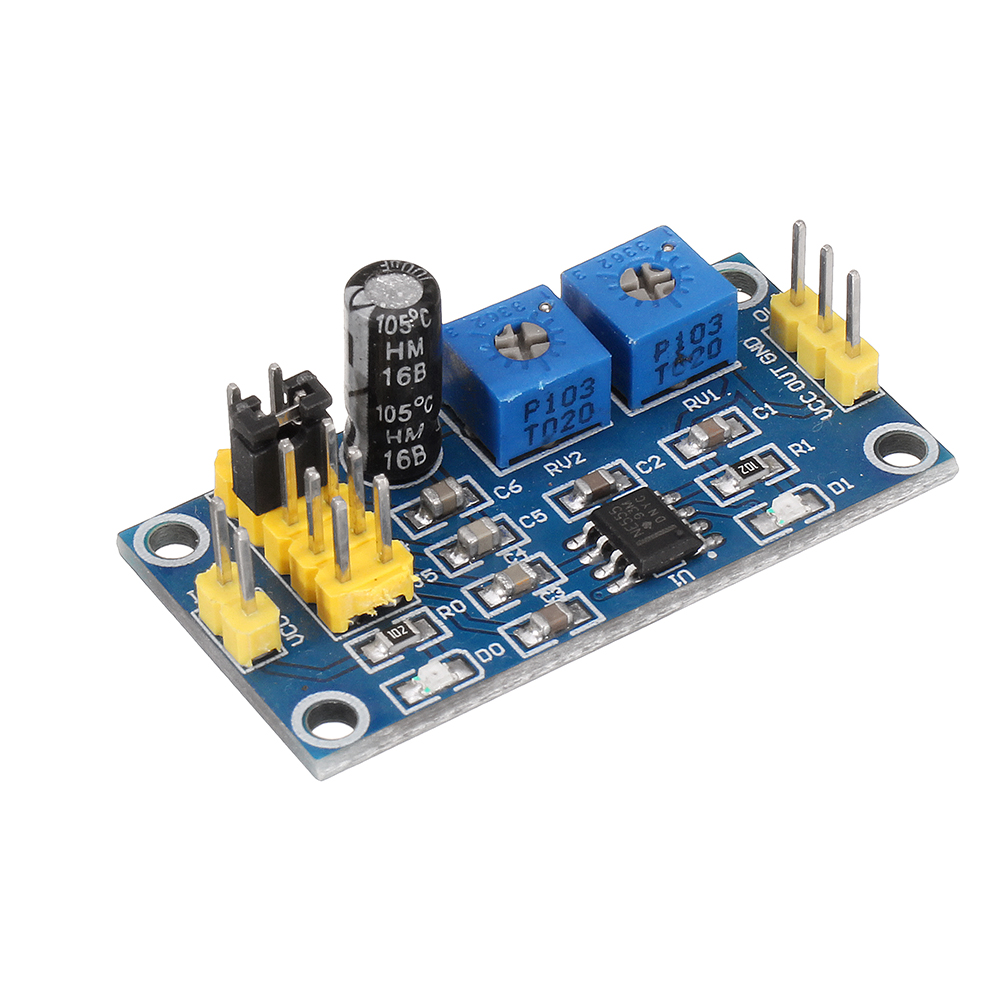

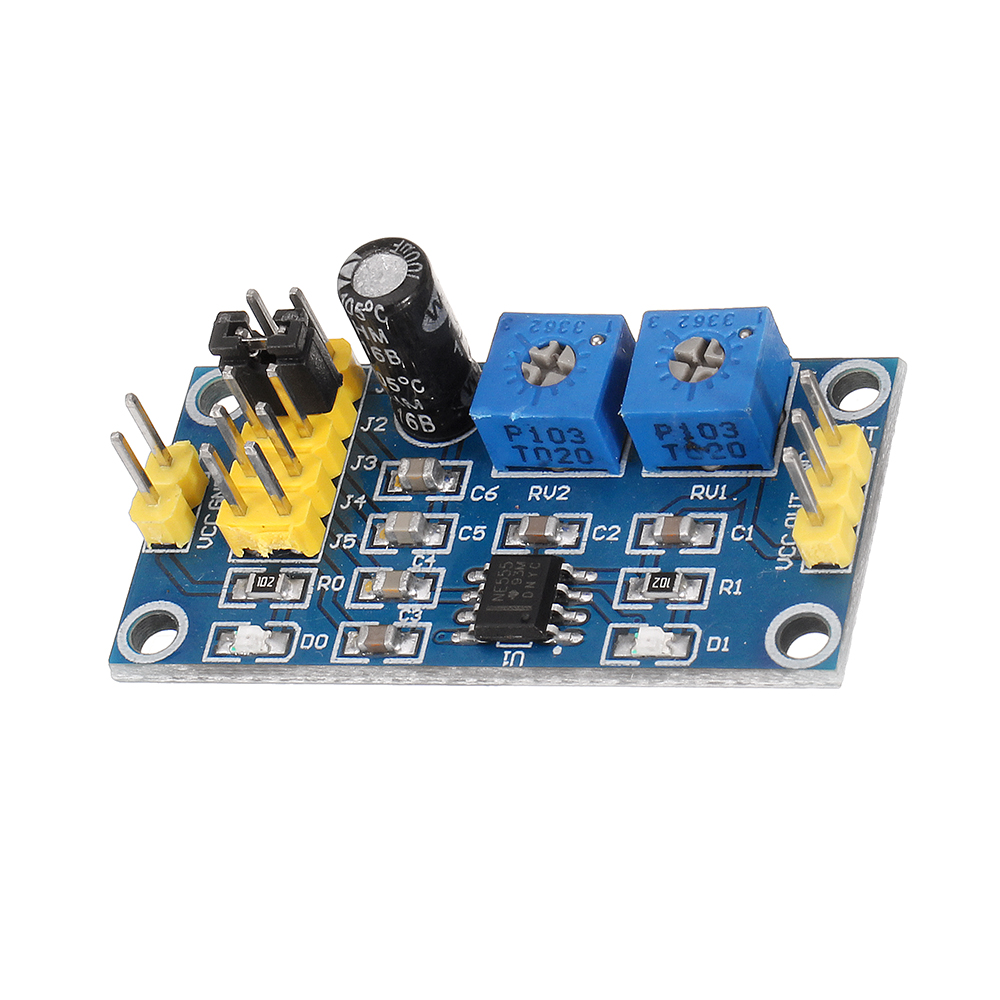

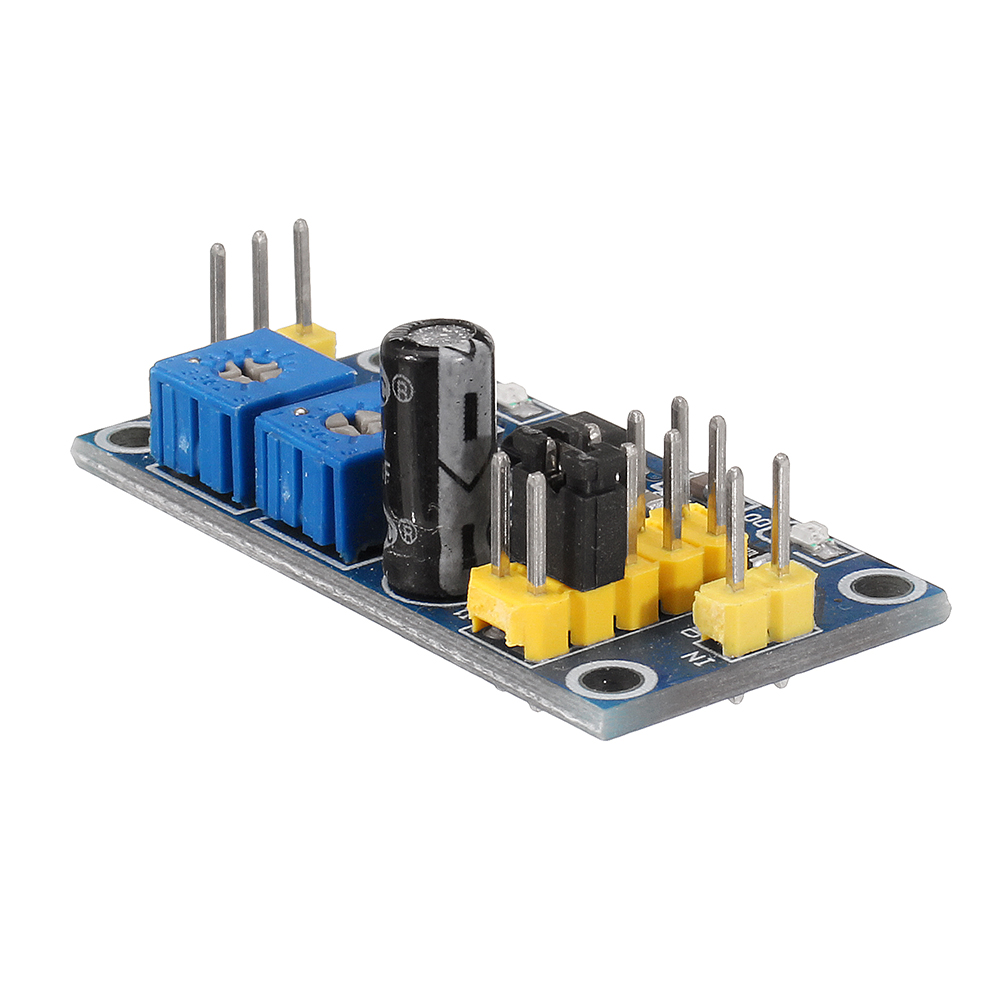

Kenmerken:
-Grootte: 3.5 CM * 3.6 CM
-De belangrijkste chip: NE555;
- Ingangsspanning: 5V-15VDC. 5V voeding, de uitgangsstroom kan ongeveer 15MA zijn; 12V voeding, de uitgangsstroom kan dus 35MA zijn;
-Invoerstroom: ? 100MA
-Uitgangsamplitude: 4.2V V-PP tot 11.4V V-PP (afhankelijk van de ingangsspanning is de uitgangsamplitude niet hetzelfde)
-Maximale uitgangsstroom :? 15MA (5V voeding, V-PP groter dan 50%),? 35MA (12V voeding, V-PP groter dan 50%)
voordelen:
-Uitgang met LED-indicatie, er is geen output LED-hoeveelheid (laag eenvoudig, hoog niveau LED uit relatief lage frequentie LED knippert);
-Uitgang frequentiebereik rang optionele continu instelbare uitgangsfrequentie;
-Lage frequentie blokkering: 1Hz ~ 50Hz
-IF kraam: 50Hz ~ 1kHz
-In de hoogfrequente stand: 1KHz ~ 10kHz
- Hoogfrequente blokkering: 10 kHz ~ 200 kHz
-de output duty cycle kan de duty cycle fijn afstellen en de frequentie is niet instelbaar, afzonderlijk aanpassen van de duty cycle verandert de frequentie
- de uitgangsfrequentie is instelbaar;
-Cyclus T = 0,7 * (Ra + 2 * Rb) * C
-Ra, Rb: instelbaar van 0-10K;
-LF versnelling C = 0,001UF;
-IF bestand C = 0.1UF;
-In het hoogfrequente bestand C = 1UF ;,
-Hoge frequentie versnelling C = 100UF, de kopers van de golfvormfrequentie kunnen berekeningen bezitten.
OPMERKING: De output duty cycle kan de duty cycle fijn afstellen en de frequentie kan niet apart worden aangepast. Stel de duty cycle in om de frequentie te veranderen
Pakket inbegrepen:
10 x NE555 Pulsfrequentie Duty Cycle Square Wave Rechthoekige golfsignaalgenerator
