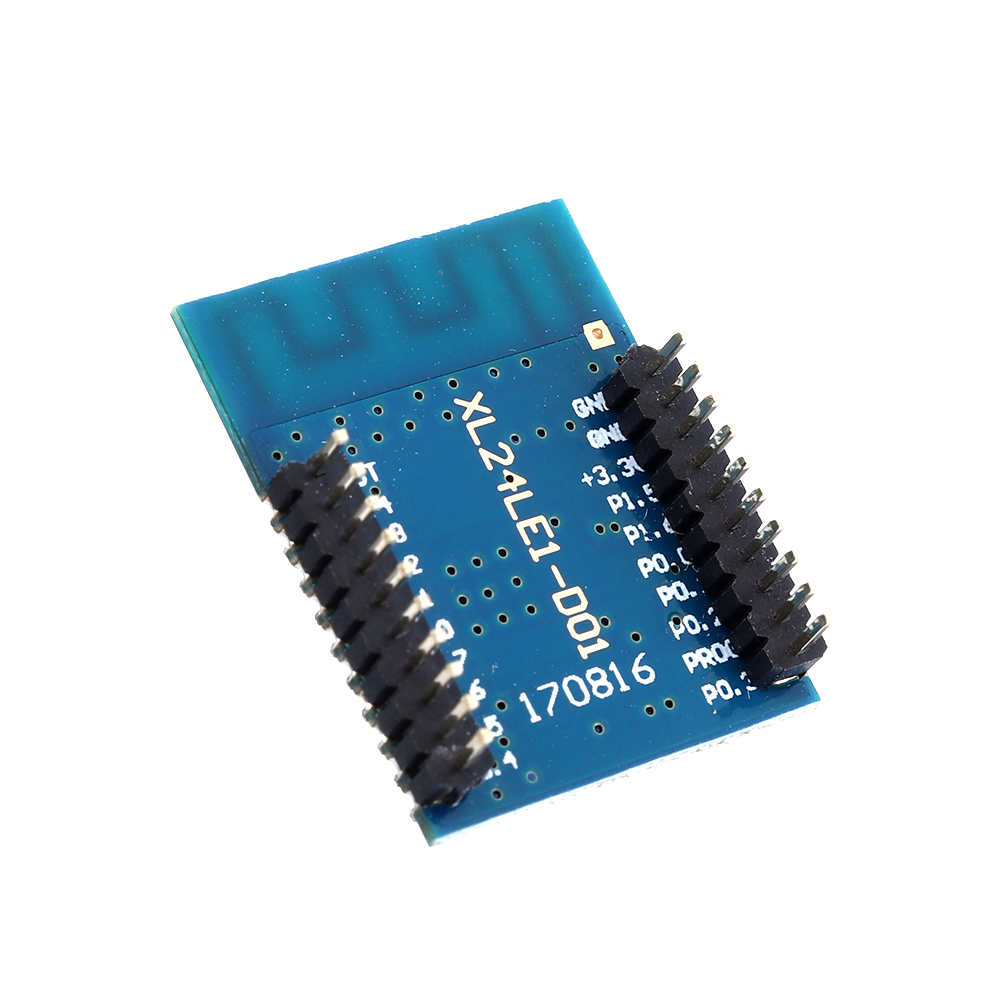

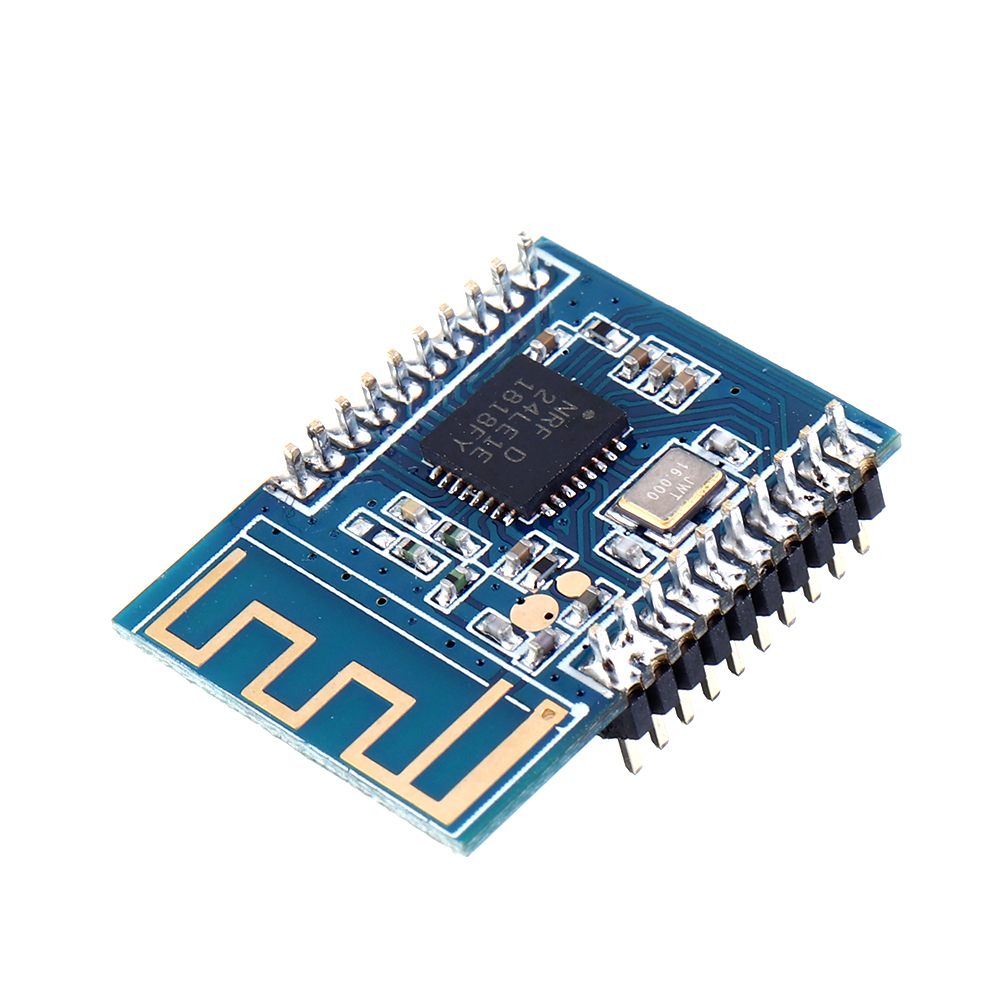

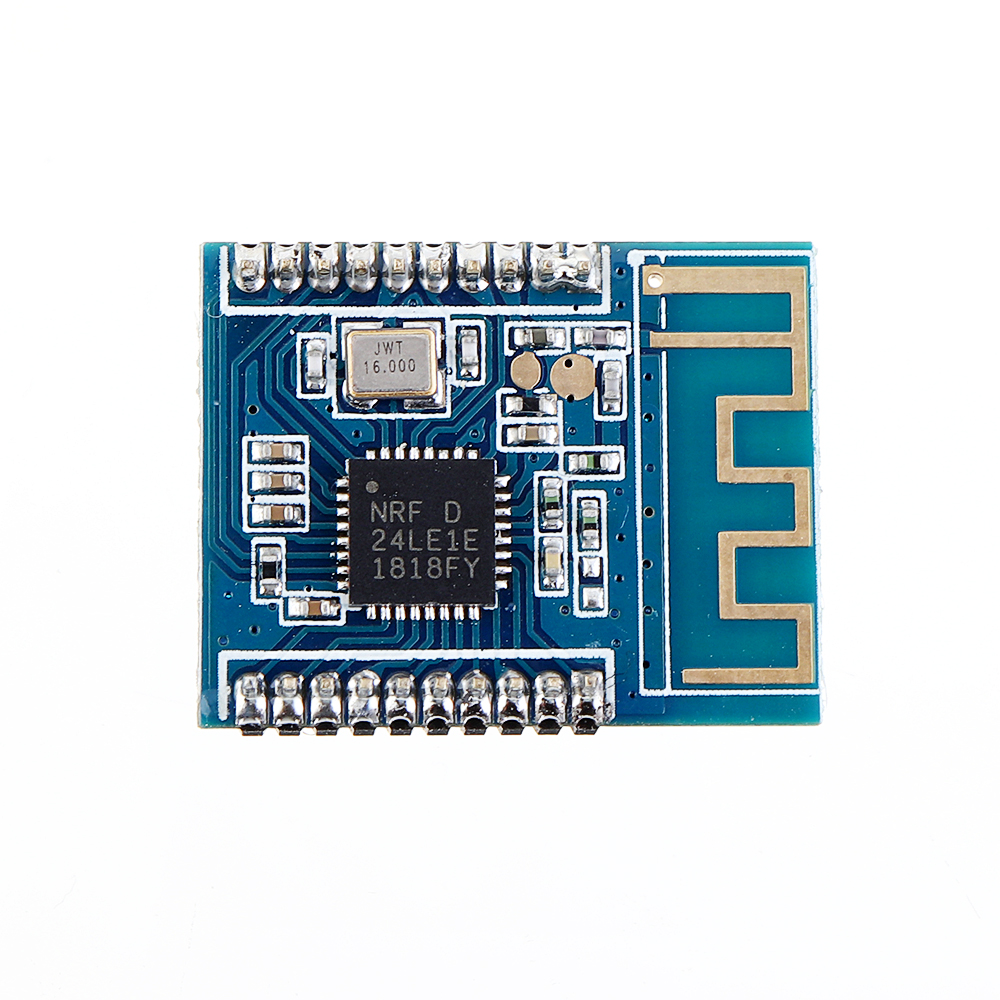

De XL24LE1-D01 is ontworpen met NORDIC's nieuwste goedkope, krachtige ingebouwde microprocessor-gebaseerde RF-transceiver single-chip nRF24LE1. De NRF24LE1 is een single-chip draadloos zendontvangersysteem ontworpen voor ultra-low-power draadloze toepassingen. Hoogwaardige microprocessors (compatibel met de 8051-instructies) en alle high-speed signaalverwerkingscomponenten die bij het RF-protocol horen, zijn zeer eenvoudig te ontwikkelen omdat de koppelingslaag volledig in de module is geïntegreerd.
Automatische detectie en automatische hertransmissie van verloren datapakketten, hertransmittijd en aantal hertransmissies kunnen worden gecontroleerd door software, waarbij datapakketten die het responsiesignaal niet hebben ontvangen automatisch worden opgeslagen; na ontvangst van geldige gegevens verzendt de module automatisch een reactiesignaal zonder extra programmering; Carrier detectie - vaste frequentie detectie, ingebouwde hardware CRC fout detectie en point-to-multipoint communicatie adres controle pakket transmissie foutteller en carrier detectie functie kunnen worden gebruikt voor frequentie hopping instelling, zes kanaal ontvangende kanaaladressen kunnen tegelijkertijd worden ingesteld tijd en het ontvangende kanaal kan selectief worden geopend.
Parameter:

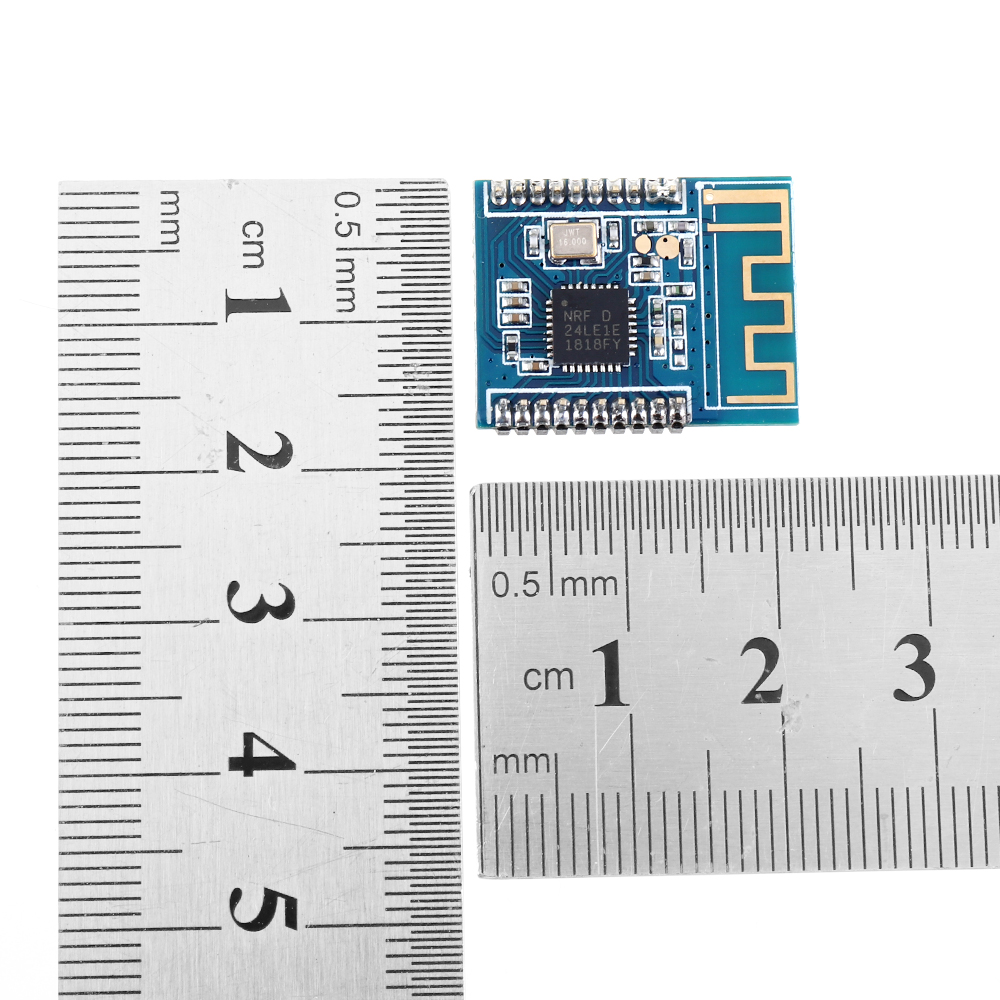

• Onboard 2,4 G PCB-antenne, ISM-band, 1,27 mm in-line, compact formaat voor eenvoudig ingebedde toepassingen.
• Ondersteunt zes kanalen voor gegevensontvangst (één paar van zes)
• Werkmethode: half duplex
• Ondersteunt algemene modulatiemethoden zoals GFSK / FSK
• Ondersteunt 2Mbps / 1Mbps / 250Kbps datasnelheid en kan verschillende zendkracht instellen
• Multi-frequentiepunt: 126 frequentiepunt, voldoet aan de behoeften van multi-point communicatie en frequency hopping communicatie, 2400MHz ~ 2525MHz, 1MHz frequency hopping stepping, kanaalschakeltijd is ongeveer 130us
• Intern geïntegreerde hoge PSRR LDO
• Brede voedingsspanning: 1,9 ~ 3,6 V, typisch 3,3 V
• Gemiddelde emissiestroom vanaf 11,3 mA (0 dBm)
• Ontvangststroom: ongeveer 13 mA @ 2 Mbps
• Emissiestroom: ca. 11 mA @ 0 dBm
• Diepe slaap: 0,5uA
• MCU-stroom: 3.8mA@8MHzclock
• Ingebouwde Enhanced ShockBurstTM basisbandprotocol-engine
• Transceiver data hardware interrupt-uitgang
• Ondersteuning 1bit RSSI-uitgang
• Bedrijfstemperatuur: -20 ° C ~ 60 ° C
• De beste zendafstand: met een open snelheid van 2MBPS, tot ongeveer 50 meter
Chip interne MCU-functies:
• 16 kB programmageheugen (on-chip Flash)
• 1 kB gegevensgeheugen (on-chip RAM)
• 1 kB NV gegevensgeheugen
• 512 bytes NV-gegevensgeheugen
• AES-codering HW-versneller
• 16-32bit multiplication / division co-processor (MDU)
• Hoge flexibiliteit IO's
• Ondersteuning voor HW debugger
• Dient een aantal vermogensmodi van ultra laag vermogen tot een energiezuinige actieve modus
Geïntegreerde SPI, IIC, UART, 6-12 bit ADC 14 kanalen, 2 PWM, Watchdog, on-chip oscillator, analoge comparator, 3 timer / tellers, random number generator, RTC, 18 interrupt-bronnen
Voorzorgsmaatregelen:
De draadloze module is een apparaat dat gevoelig is voor statische elektriciteit. Let bij gebruik op de bescherming tegen statische elektriciteit. Probeer, vooral in de droge winter, het apparaat niet van de aanraakmodule te verwijderen om onnodige schade te voorkomen.
De draadloze module beveelt het gebruik van een DC-voeding met een kleine rimpel aan, en de werkspanning wordt aanbevolen om te werken op 3,3V.
De aarding van de module moet stabiel en betrouwbaar zijn en de aarddraad moet zo dicht mogelijk bij de voeding staan. Als u een schakelende voeding gebruikt, moet u de terugtrekking versterken om te voorkomen dat de rimpel en pieken van de schakelende voeding de werkingseigenschappen van de module beïnvloeden.
De module maakt gebruik van een PCB-antenne. Deze antenne wordt gemakkelijk beïnvloed door externe circuits. Verlaat de lijn niet en plaats het apparaat niet onder en rond de antenne wanneer u het gebruikt. Indien mogelijk kunt u het beste uithollen. De 2.4G-frequentie is relatief hoog en verschillende materialen hebben bepaalde invloeden. Het algemene plastic heeft weinig effect. Als er een metalen voorwerp is, heeft dit een aanzienlijke impact. In dit geval wordt het aanbevolen om een SMA-feeder te gebruiken om de SMA-antenne aan te sluiten.
Pakket bestaat uit:
10 x draadloze module

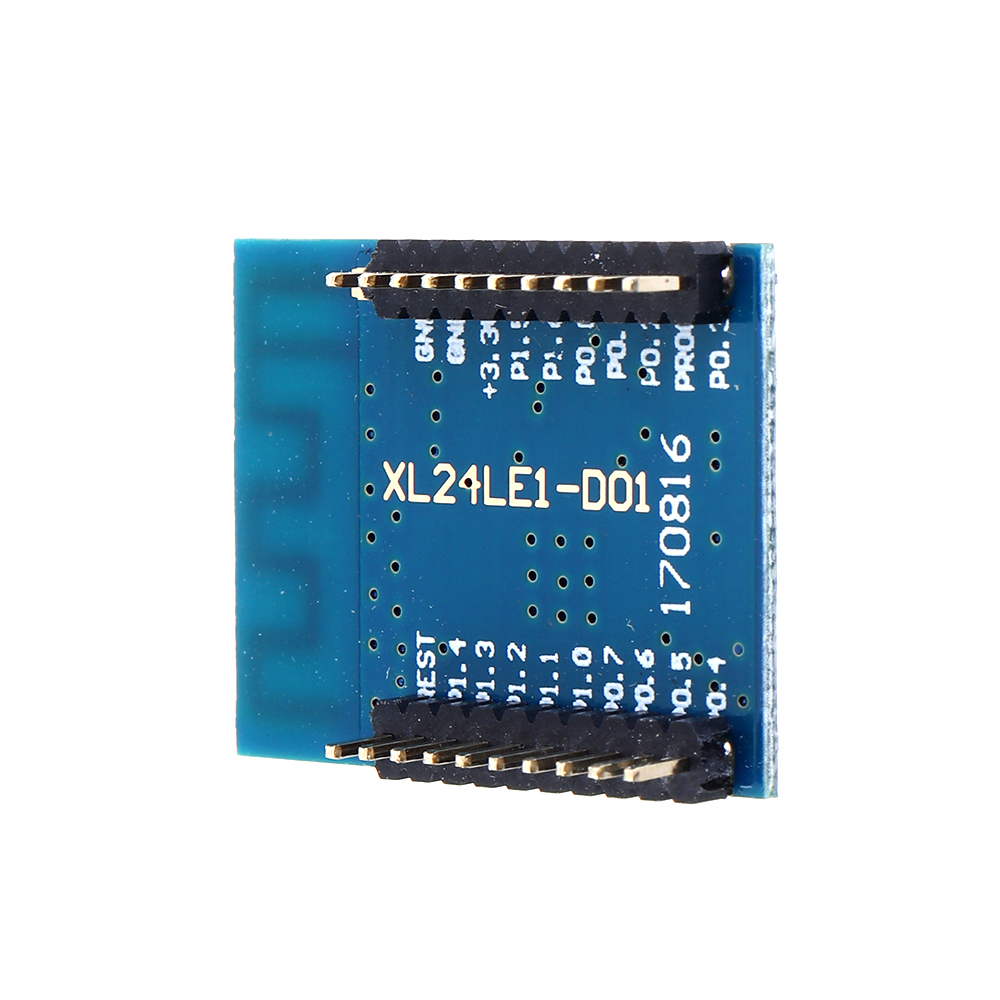

| PIN | PIN NAAM | PIN-FUNCTIES |
| 1 | RUST UIT | Reset |
| 2 | P1.4 | |
| 3 | P1.3 | |
| 4 | P1.2 | |
| 5 | P1.1 | |
| 6 | P1.0 | |
| 7 | P0.7 | |
| 8 | P0.6 | |
| 9 | P0.5 | |
| 10 | P0.4 | |
| 11 | P0.3 | |
| 12 | PROG | |
| 13 | P0.2 | |
| 14 | P0.1 | |
| 15 | P0.0 | |
| 16 | P1.6 | |
| 17 | P1.5 | |
| 18 | VCC | Stroomaansluiting |
| 19,20 | GND | Power Ground |
Pakket bestaat uit:
10 x draadloze module
