Invoering:

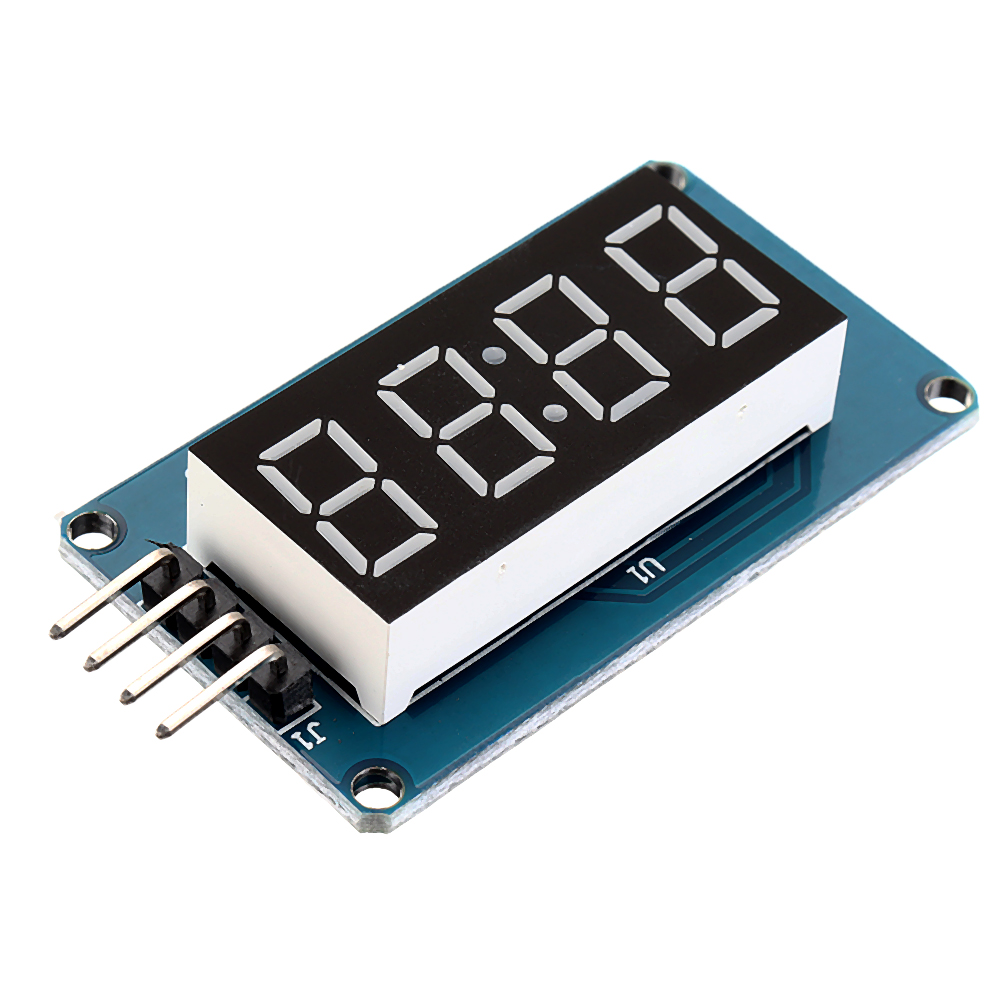

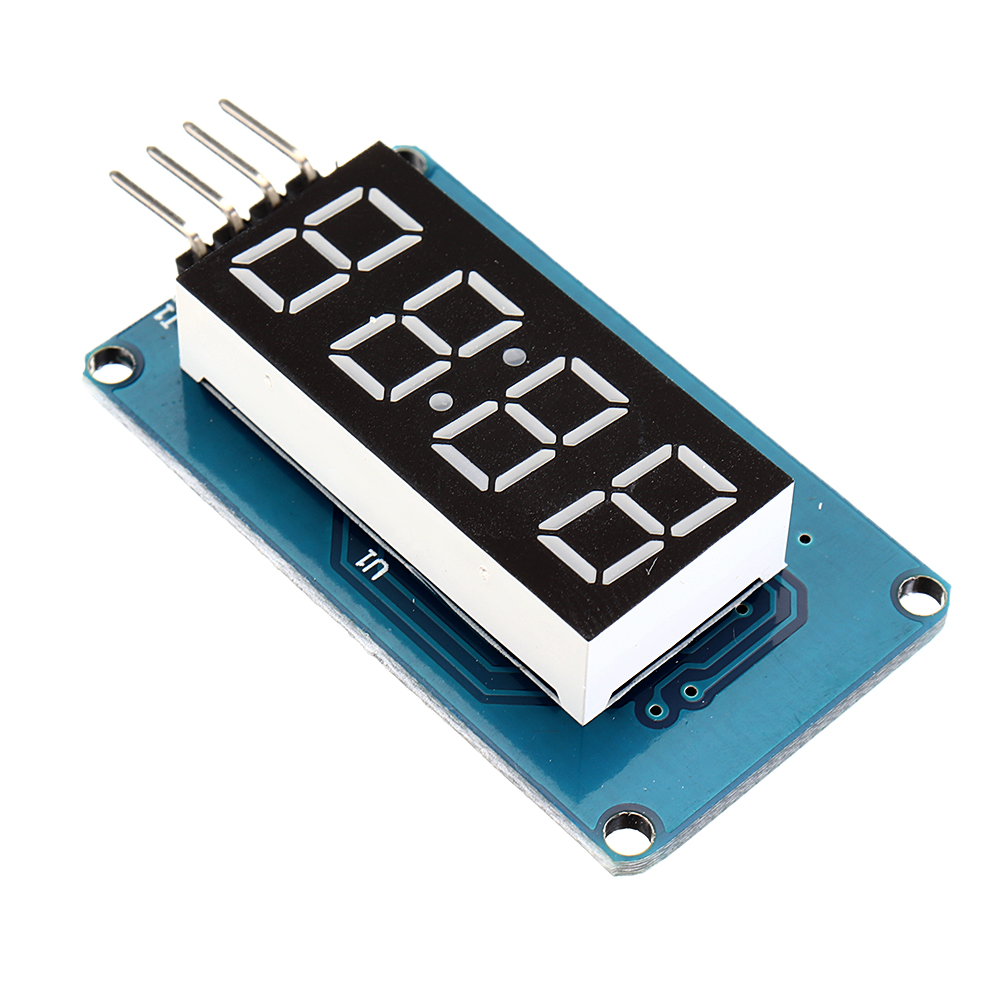

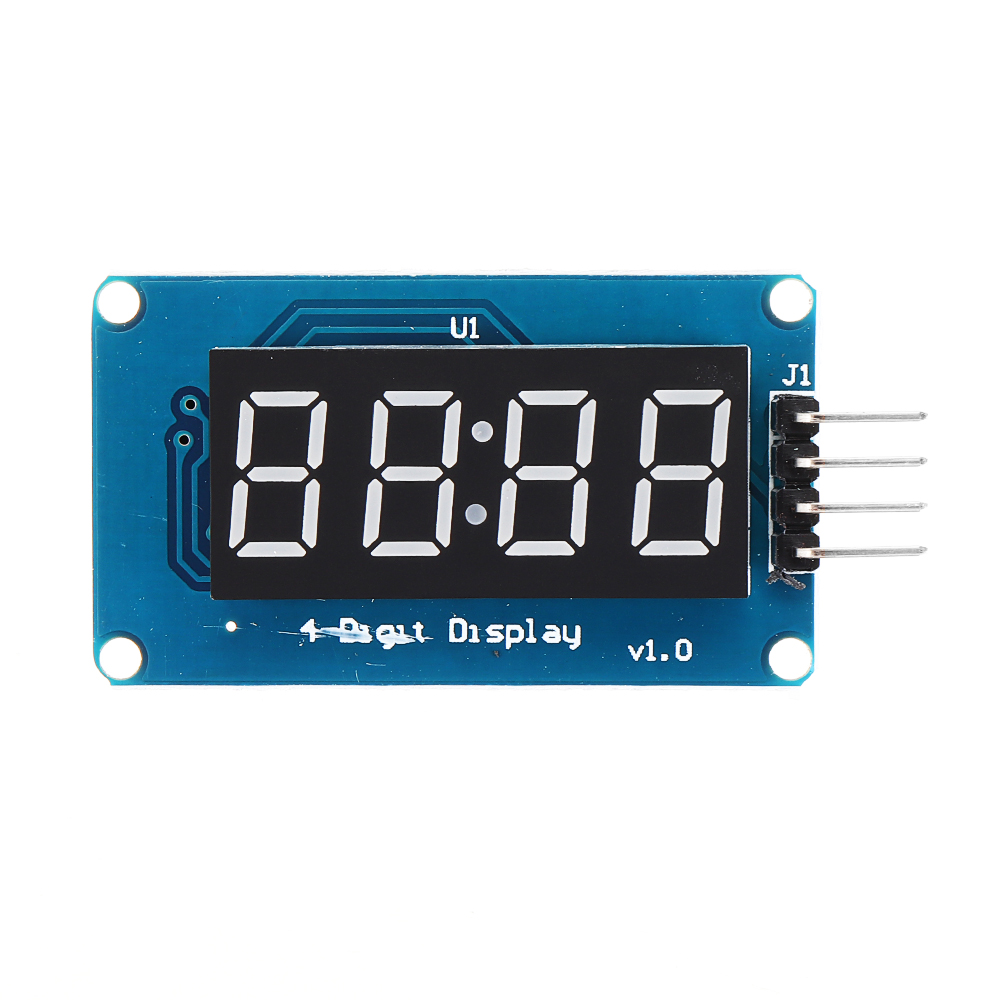

De module is een 12-pins display-module met een 4-punts gemeenschappelijke digitale buis (0,36 inch) met een klokpunt. De driver-chip is TM1637. Het heeft slechts 2 signaallijnen nodig om de MCU in staat te stellen de 4-bit 8-segment digitale buis te besturen.
De module is een 12-pins display-module met een 4-punts gemeenschappelijke digitale buis (0,36 inch) met een klokpunt. De driver-chip is TM1637. Het heeft slechts 2 signaallijnen nodig om de MCU in staat te stellen de 4-bit 8-segment digitale buis te besturen.
Kenmerken:
Digitale buis: 4-cijferige gemeenschappelijke anode met een 0,36-inch digitale buis met een scorepunt, rood gemarkeerd
Positioneringsgat: 4 M2 schroefpositioneringsgaten, de gatdiameter is 2,2 mm, waardoor de module eenvoudig te installeren en te plaatsen is en de modulecombinatie realiseert
Digitale buis 8-niveau grijswaarden instelbaar
Het niveau van de bedieningsinterface kan 5V of 3,3V zijn

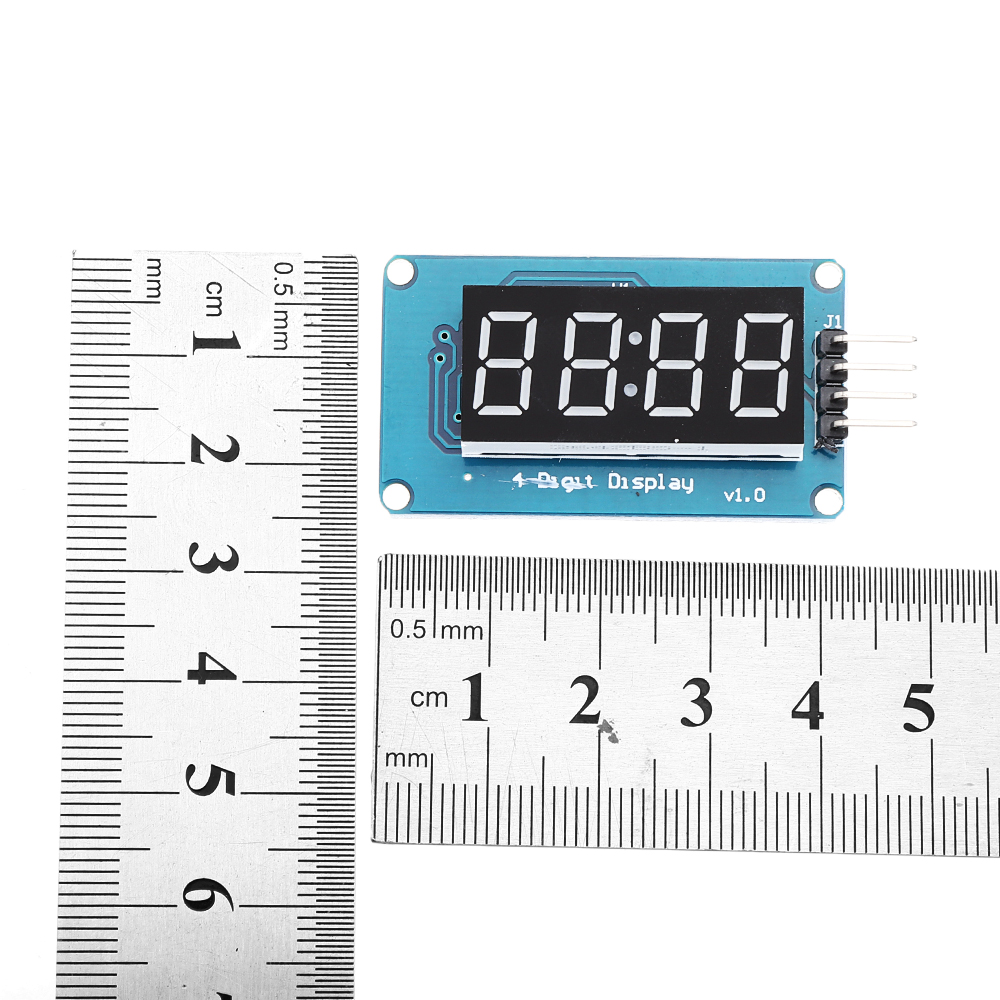

Maat: 42 x 24 x 12 mm
Gewicht: 8 gram
| project | Minimale waarde | Typische waarde | maximaal | Eenheid |
| Spanning | 3.3 | 5 | 5.5 | VDC |
| Stroom (@ 5V) | - | 30 | 80 | mA |

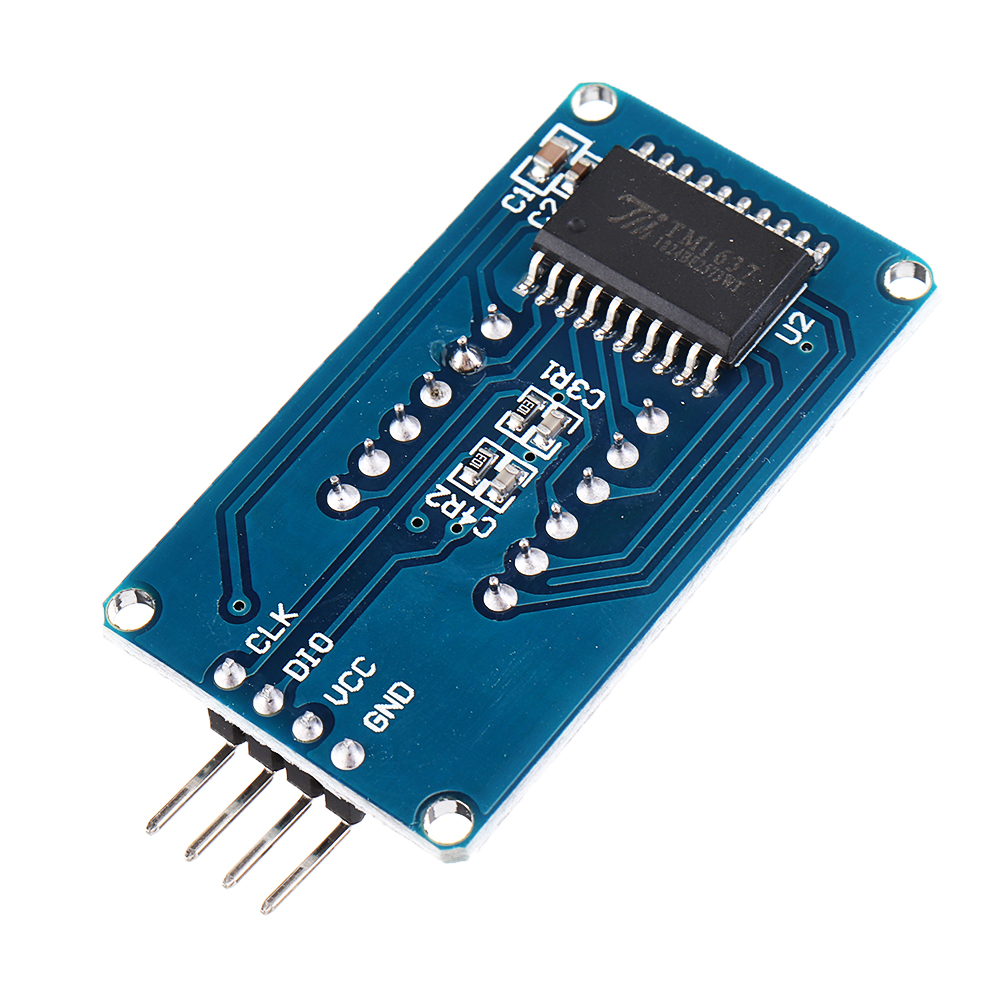

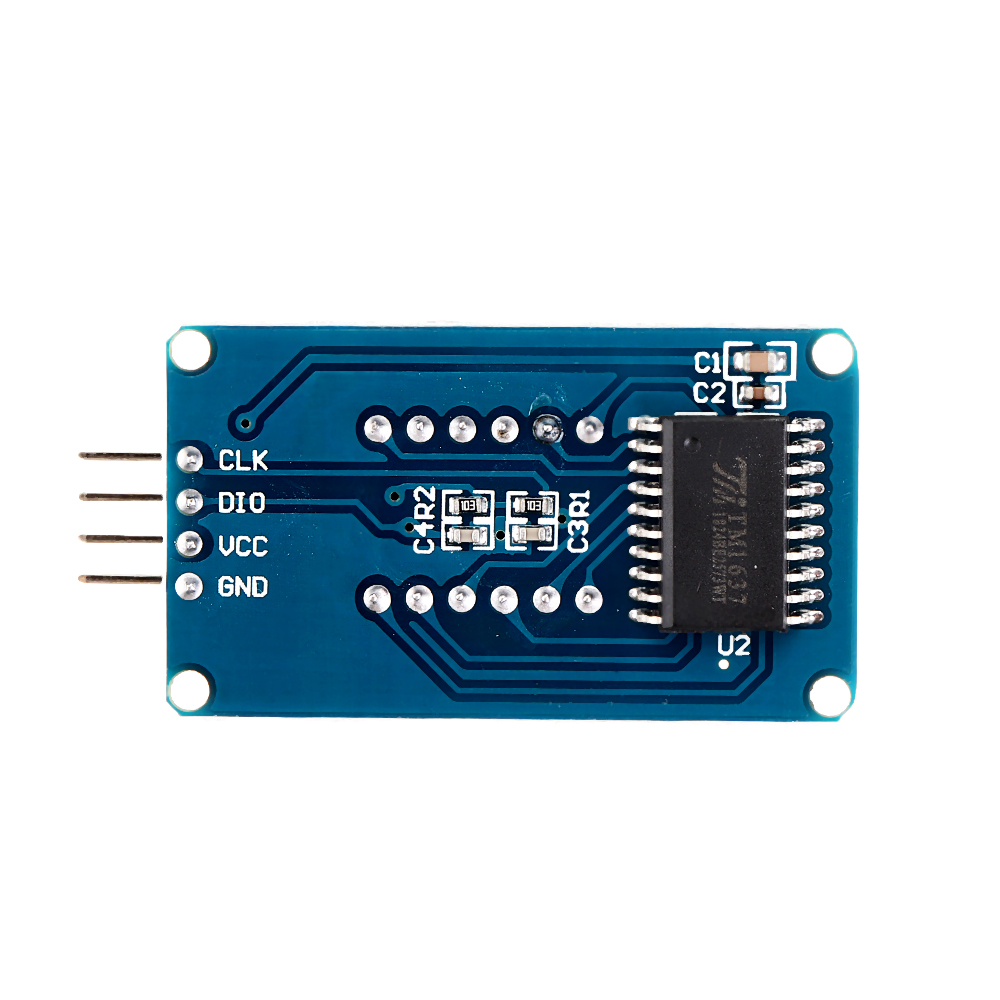

Pin beschrijving:
GND - gemalen
VCC - de voeding
DIO - de gegevensinvoer- en uitvoerpen
CLK - de kloksignaalpen
Overzicht van de bibliotheekroutines:
1. Klokweergave: gebruik de timer 1 van de MCU op het moederbord om de tijd in te stellen en het 4-cijferige display te laten verschijnen.
2. Nummerstroom: 0 ~ 9, A, b, C, d, E, F en andere 16 tekens lopen van rechts naar links.
3. Stopwatch: gebruik de timer 1 van de MCU op het moederbord om de tijd in te stellen en gebruik de knop om de stopwatch-functie te realiseren.
Experiment apparatuur:
Een compatibel moederbord Catduino (niet bekend met open source hardware kan worden begrepen als het Atmega328P microcontroller-ontwikkelbord) en een mini-USB-kabel;
1 4-cijferige digitale buisweergavemodule;
4 mannelijke naar vrouwelijke DuPont-lijnen voor het verbinden van de besturingsinterface van de module en het Catduino-ontwikkelbord;
Experimentele procedure:
1. Gebruik 4 mannelijke naar vrouwelijke DuPont-lijnen 4-cijferige digitale displaymodule Aangesloten op Catduino, zoals weergegeven in de volgende tabel en afbeelding
| Catduino | Kabel | 4-cijferige digitale displaymodule |
| GND | zwarte lijn | GND |
| 5V | rode lijn | VCC |
| D2 | Gele lijn | DIO |
| D3 | witte lijn | CLK |
2. Verbind de Catduino met mini-USB. Als u het moederbord voor het eerst gebruikt, kan de USB naar een serieel stuurprogramma de USB-stuurprogramma's vinden van de stuurprogramma's in de IDE-directory.
3. Open de IDE opnieuw en klik op de knop Openen op de werkbalk om de NumberFlow-routine in DigitalTube te openen.
Selecteer de seriële poort, bordnaam, klik op de knop Branden, u kunt branden. Met deze routine kunnen 16 tekens van 0 ~ 9, A, b, C, d, E, F, enz. Van rechts naar links stromen.
De functie voor het aanpassen van de grijswaarden van de digitale buis is de functie set () in klasse TM1637 en de invoerparameter is 0 ~ 7. Hoe groter het getal, hoe hoger de helderheid.
Pakket bestaat uit:
10 x TM1637 4 bits digitale led-weergavemodule
Pakket bestaat uit:
10 x TM1637 4 bits digitale led-weergavemodule
