Parameter:
Afmeting: 25 * 17 * 5 mm (lengte * breedte * hoogte)
Ingangsspanning: DC 5-18V (werkelijke 5-12V is geschikt)
Oplaadstatus: volledig en onbelast blauw licht, rood tijdens opladen
De spanningsinstelling moet in de uitschakeltoestand worden gebruikt en de schakelaar moet worden losgekoppeld voordat wordt geschakeld.
Kan ook worden gebruikt voor een witte LED-constante stroomaandrijving: stel een enkele lithiumaandrijving in, stel een dubbele lithiumaandrijving in op twee snaren
Kenmerk:
1. Dual / single 8.4V / 4.2V lithium batterij opladen
2. Ingebouwde voedings-MOSFET, schakelmodus, lage apparaatverwarming, eenvoudig extern
3. Programmeerbare laadstroom, 0.1-2A
4. Programmeerbare voorlaadstroom, 10% -100%
5. Geen behoefte aan een externe anti-zinkende schottky-diode
6. Breed werkvoltage tot 18V
7. Rode en groene LED-laadstatusindicatie
8. Chip temperatuur bescherming, overmatige huidige bescherming, onderspanning bescherming
9. Bescherming van de batterijtemperatuur, afsluiten van de batterij, bescherming tegen kortsluiting
10. Schakelfrequentie 400 kHz, beschikbare inductiviteit 20uH en hoger
11. PWR_ 0N-vermogen, op batterijen werkende schakelfunctie
12. Minder dan 1% nauwkeurigheid van de laadspanningsregeling
13. Trickle, constante stroom, driefasenladen met constante spanning om de batterij te beschermen
14. Gebruik van QFN16 4 mm * 4 mm ultra klein pakket
Absolute maximale beoordeling:
1. Voedingsspanning statische ingang (vin): 20V
2. BBT: -8,4V ~ 20V
3. BAT-kortsluitingsduur: continu
4. Maximale junctietemperatuur: 120 ℃
5. Werkomgeving temperatuurbereik: -40 ℃ ~ 85 ℃
6. Opslagtemperatuurbereik: -65 ℃ ~ 125 ℃
7. Pin-temperatuur (lastijd 10 seconden): 260 '℃
Toepassing:
Draagbare apparaten, verschillende laders, smartphones, PDA, mobiele mobiele telefoons, MP4- of MP5-spelers, tablet-pc, modelvliegtuigen, elektrisch gereedschap, intercoms
Pakket inbegrepen:

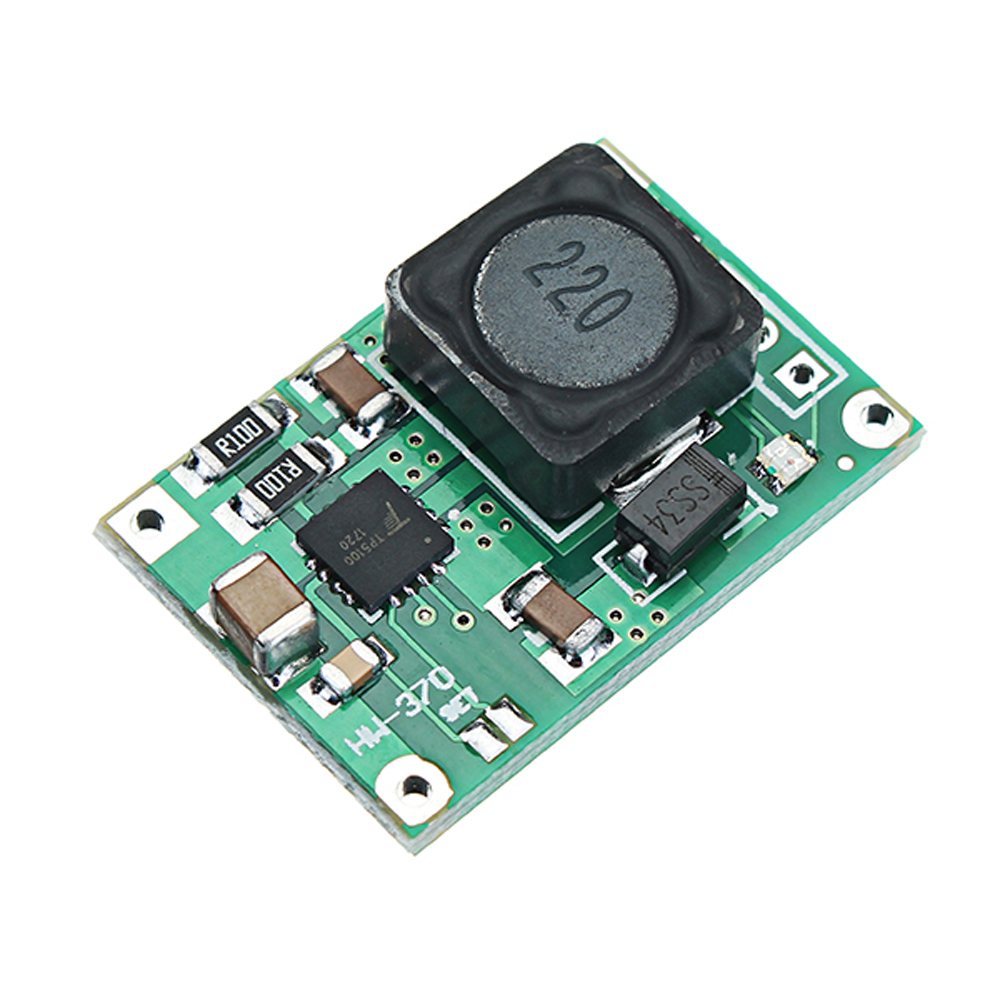

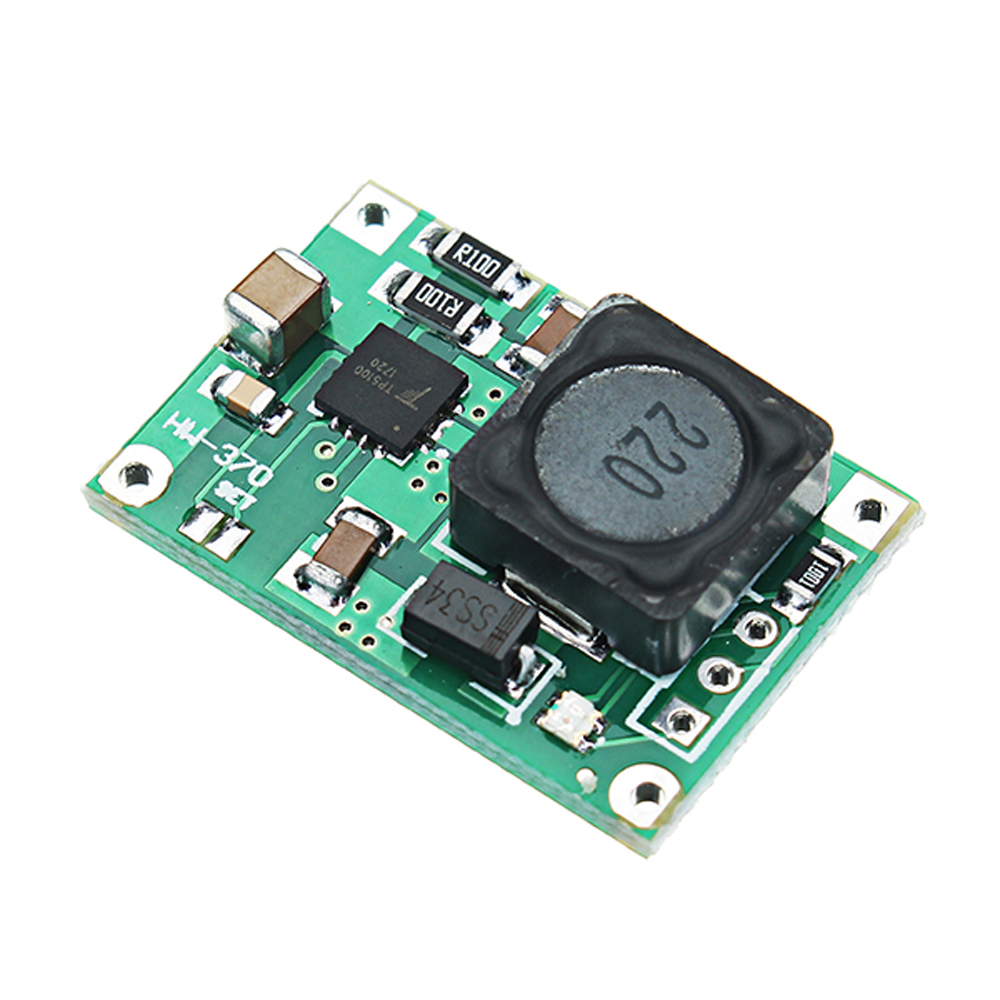

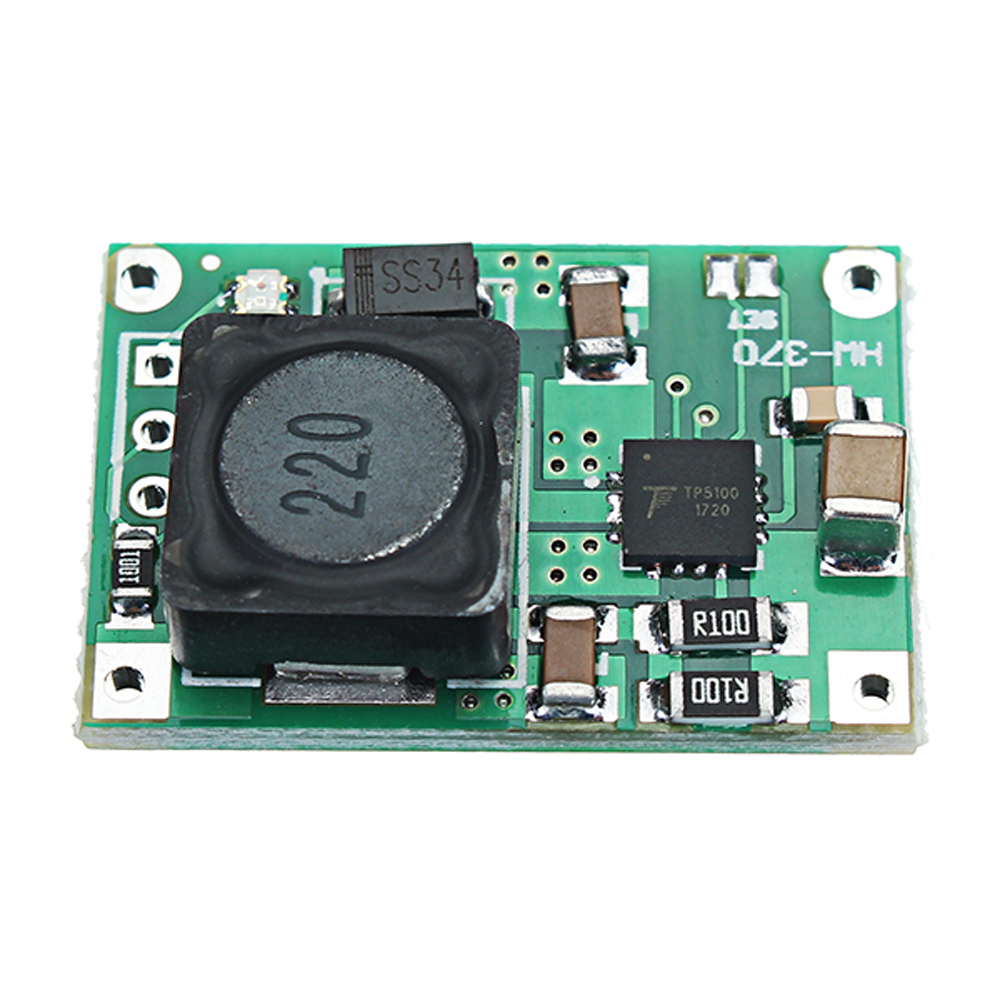

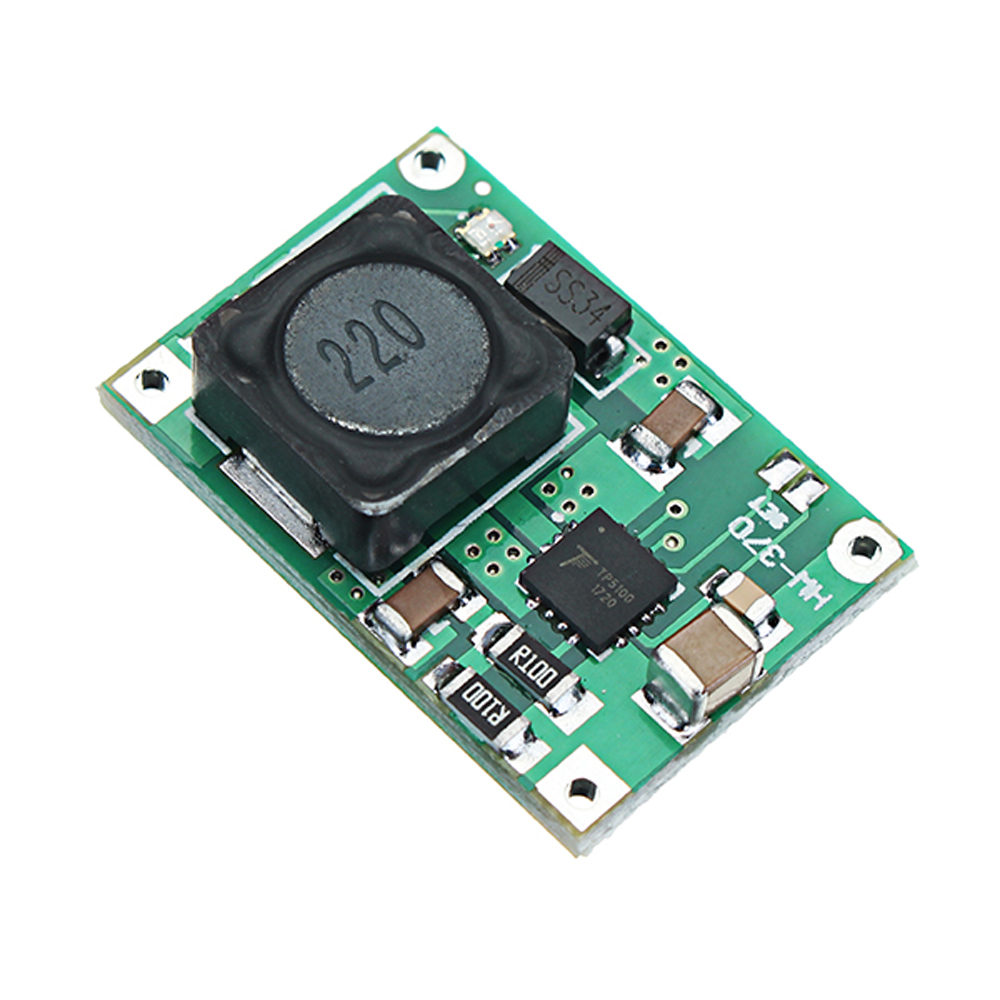

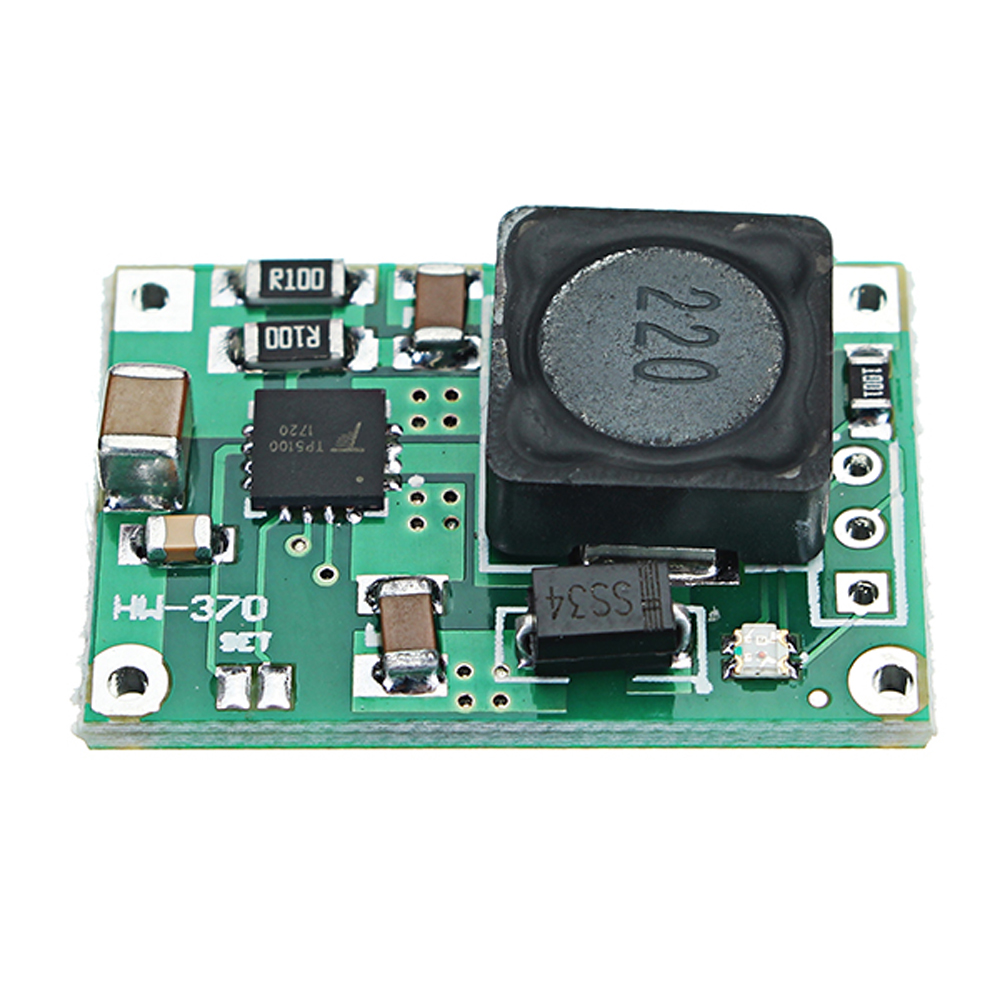

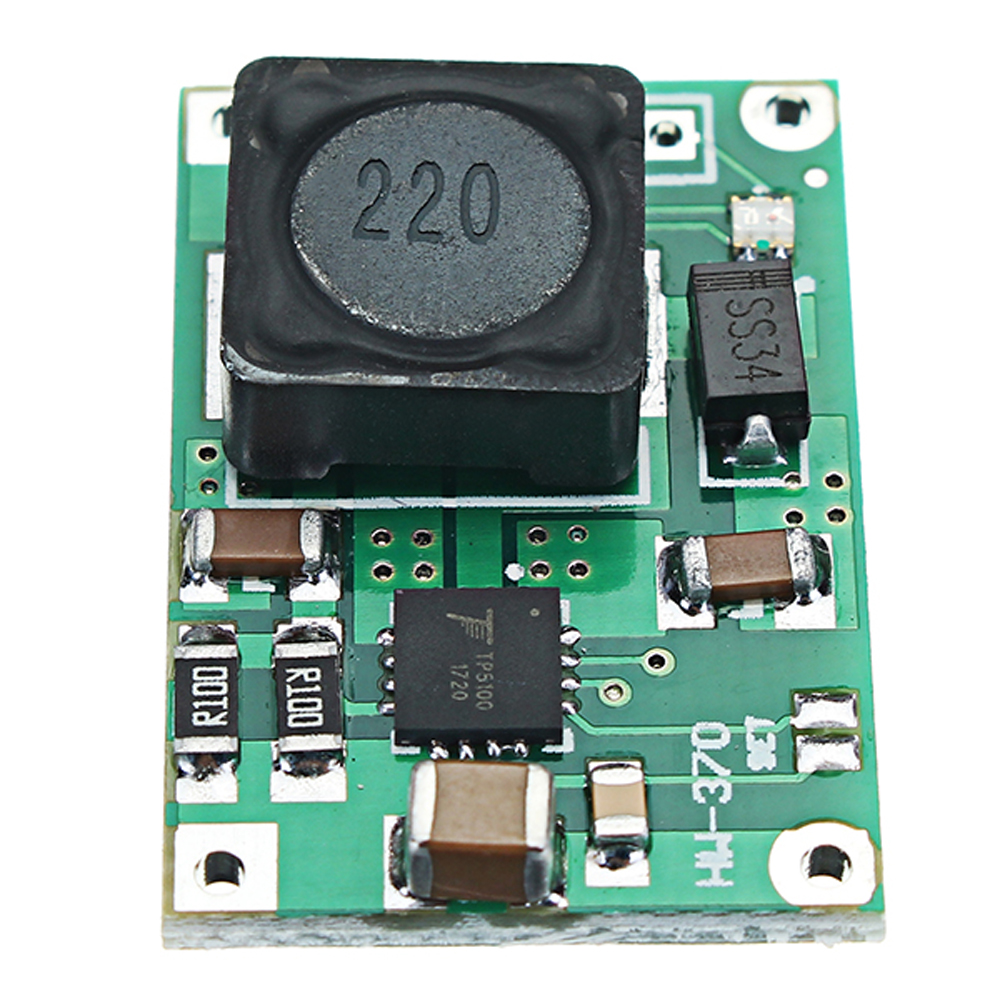

10 X TP5100 oplaadbord
