Omschrijving:

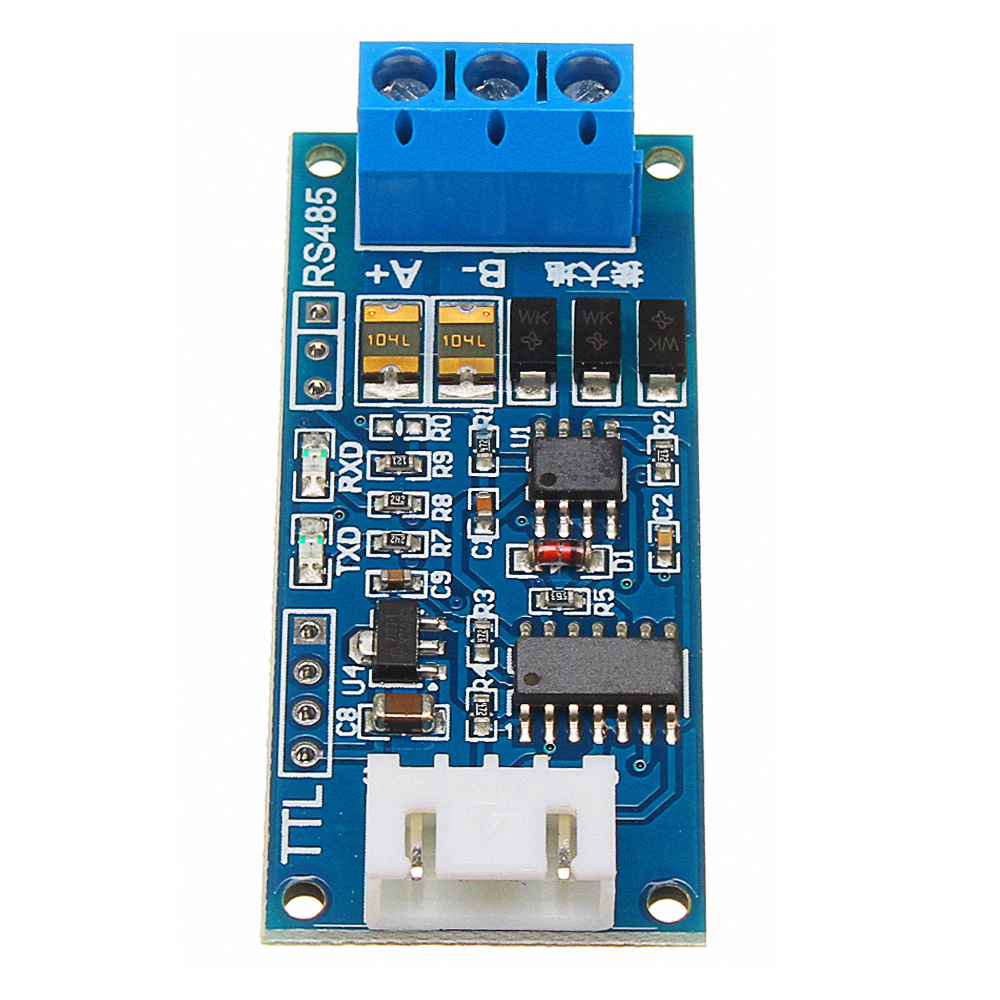

Deze zendmodule realiseert de onderlinge conversie tussen het TTL-signaal en het RS485-signaal, maar we moeten weten dat 485 een half-duplexcommunicatie is, die bidirectionele communicatie kan bereiken, maar niet in beide richtingen tegelijkertijd, het moet worden uitgevoerd afwisselend; dat wil zeggen, elke sectie van het communicatiekanaal kan de zender of de ontvanger zijn, maar tegelijkertijd informatie. Er kan slechts één verzendrichting zijn.
Het realiseert de automatische stroomregeling van het RS485-signaal en het automatisch schakelen van de ontvangende en ontvangende richtingen. Het is net zo eenvoudig om deze module te gebruiken als u de seriële poort gebruikt.
Baudrate: 110-256000 BPS.
Kenmerken:
Brede voedingsspanning (3,0V ~ 30V), limietspanning 33V, aanbevolen voor gebruik binnen 30V, de minimale spanning moet hoger zijn dan 2,8V.
Compatibel met 3.3V- en 5.0V-signalen, beide kunnen overeenkomen met de module.
Uitstekende EMC- en EMI-prestaties.
Sterk anti-jamming vermogen, en sterk 485 bliksembeveiliging ontwerp, werktemperatuur is - 40 C tot + 85 C.

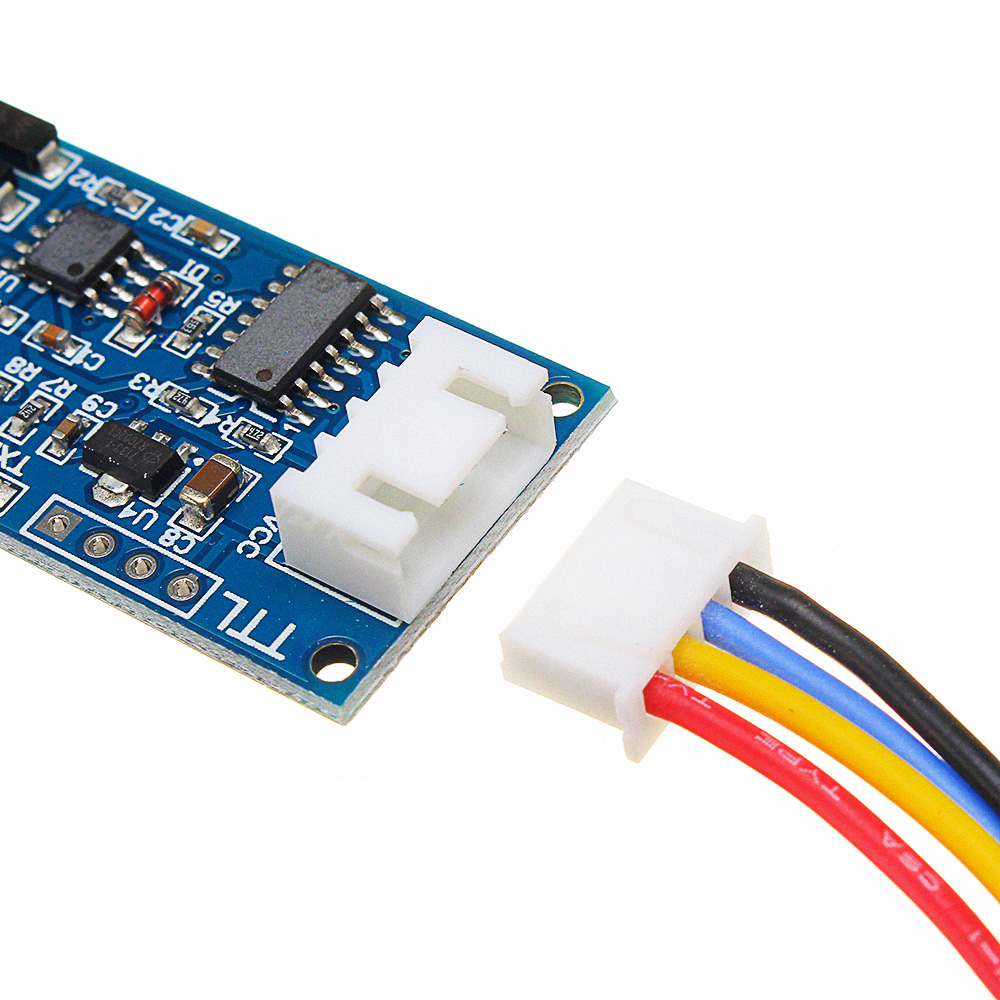

Met terminal en silicone draad, is het erg handig in gebruik.

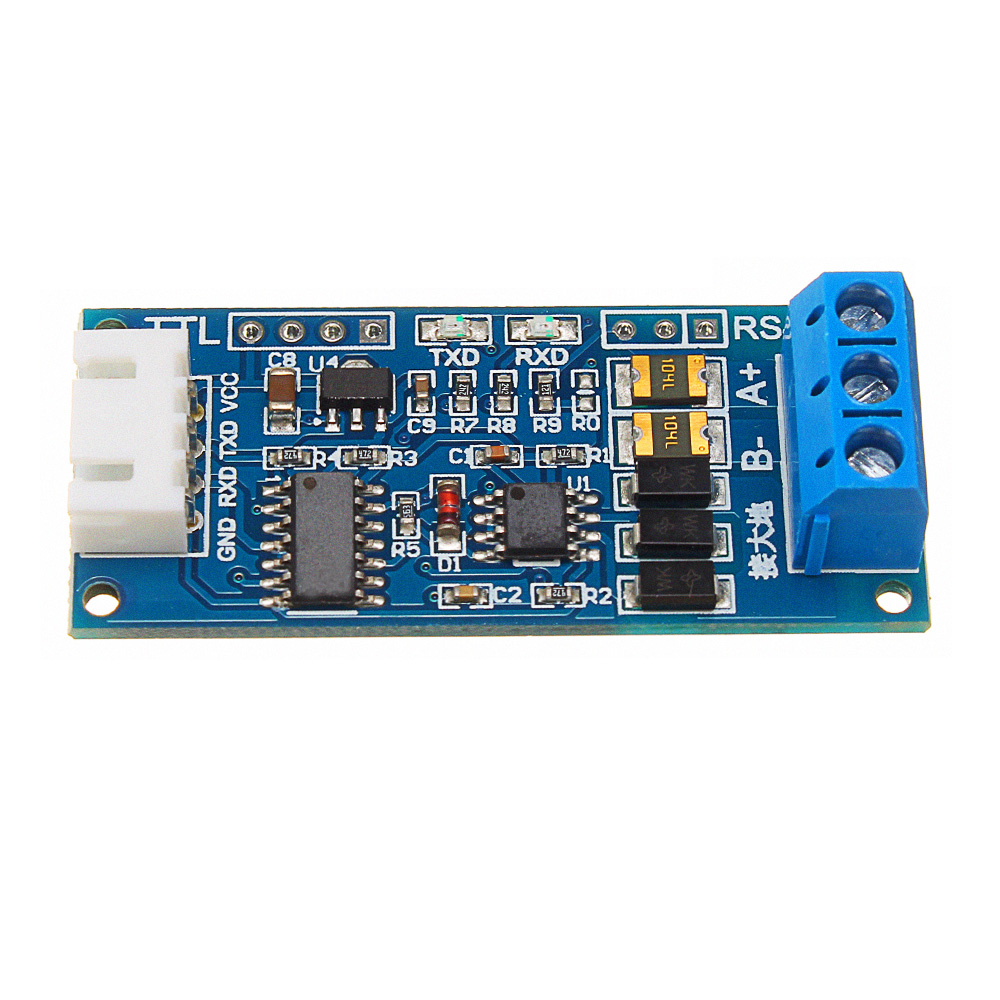

Met RXD- en TXD-signaalindicatoren.
Deze module houdt volledig rekening met het ontwerp van bliksembeveiliging en anti-interferentie van de 485-bus. Het heeft een zeer hoge EMC (elektromagnetische compatibiliteit) en EMI (elektromagnetische anti-interferentie) prestaties. Wanneer lange afstanden in het veld worden verzonden, kan het aansluiten van het "aardse" uiteinde van de module op de aarde een zeer goede rol spelen bij het voorkomen van interferentie en bliksem, waardoor de 485-bus veiliger is; binnenshuis korteafstandstransmissie heeft geen toegang tot de aarde.
Met de standaard 2,54 spacing-naald-opstelling is het handig voor uw secundaire ontwikkeling.
Met 120 Euro aanpassingsweerstand, kan korte R0 aanpassingsweerstand mogelijk maken, en de korte R0 wordt geadviseerd voor transmissie over lange afstand.
Ondersteund multi-machine communicatie, kan hetzelfde netwerk verbinding maken met ten minste 40 knooppunten.
Hot plugging kan worden gedaan zonder signaalblokkering.
Anti-interferentie routing en koperen leggen om interferentie van signalen te voorkomen.

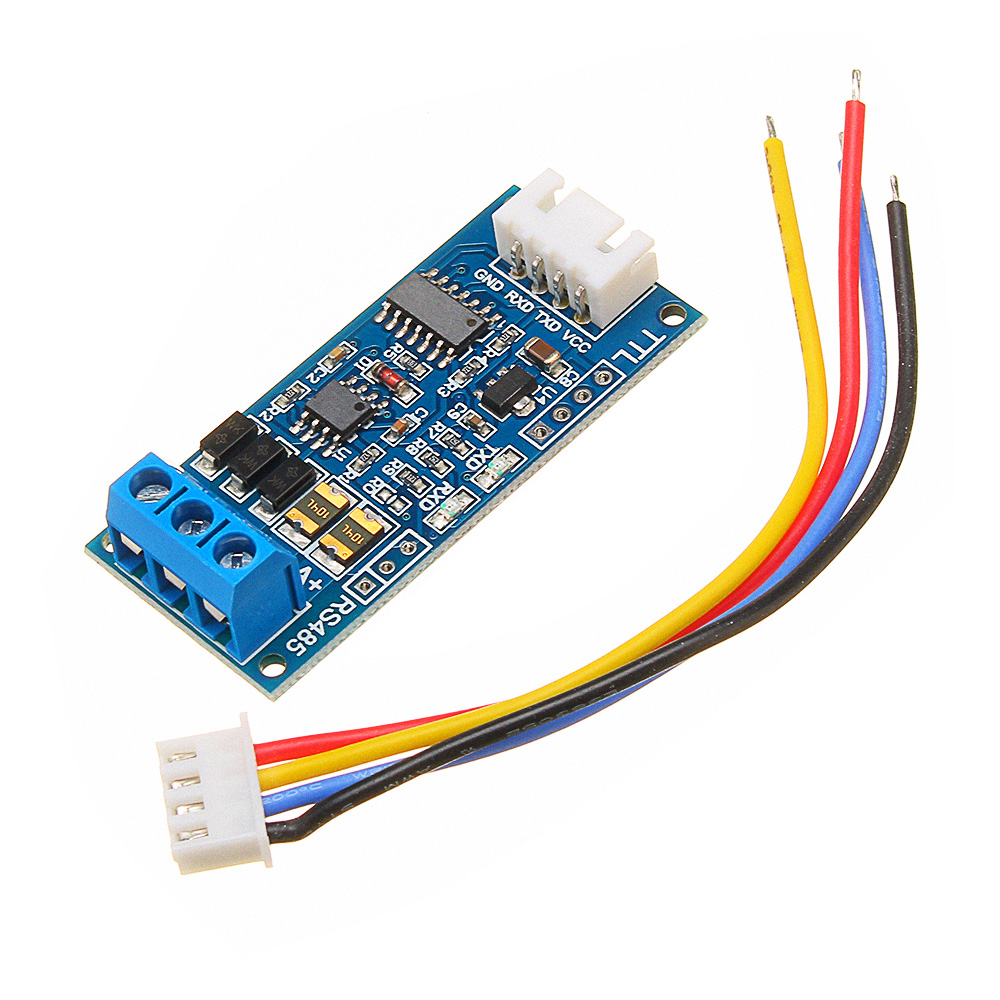

Pakket inbegrepen:
10 x TTL naar RS485 module

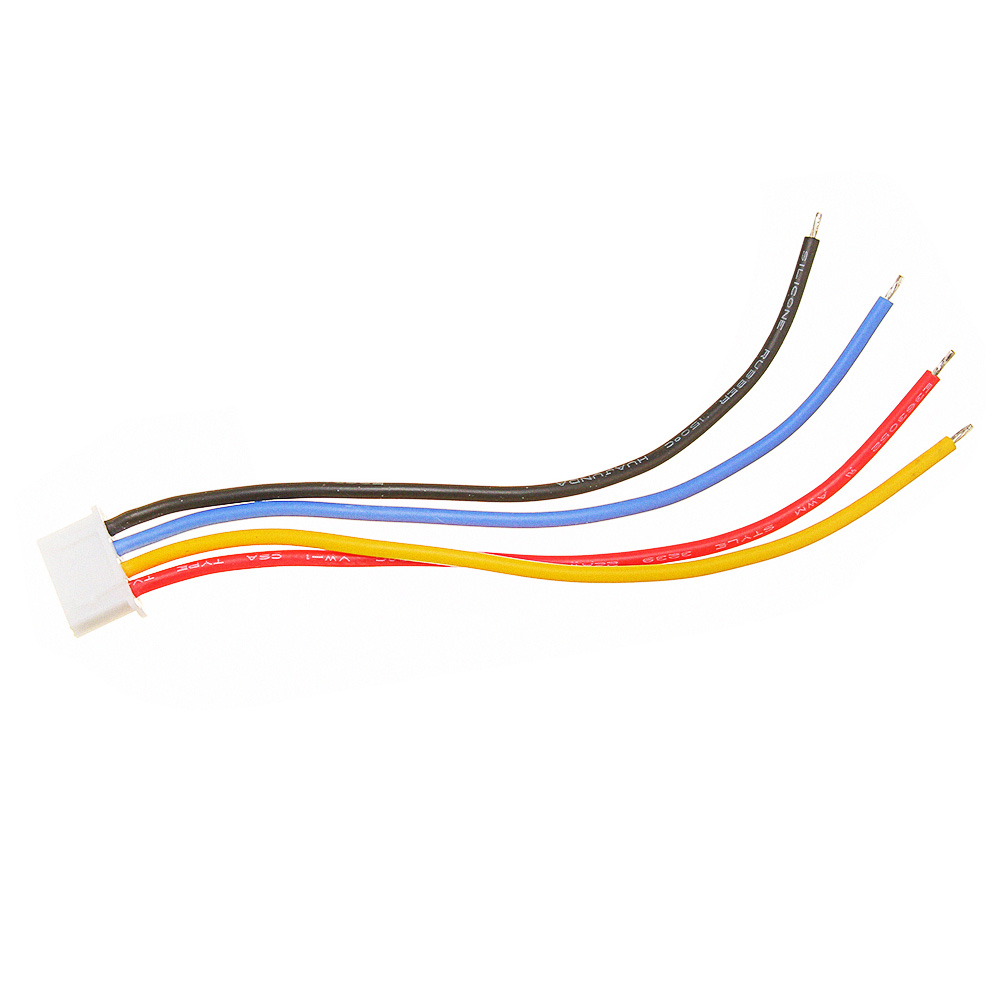

10 x kabel
10 x TTL naar RS485 module
10 x kabel
