Kenmerk:

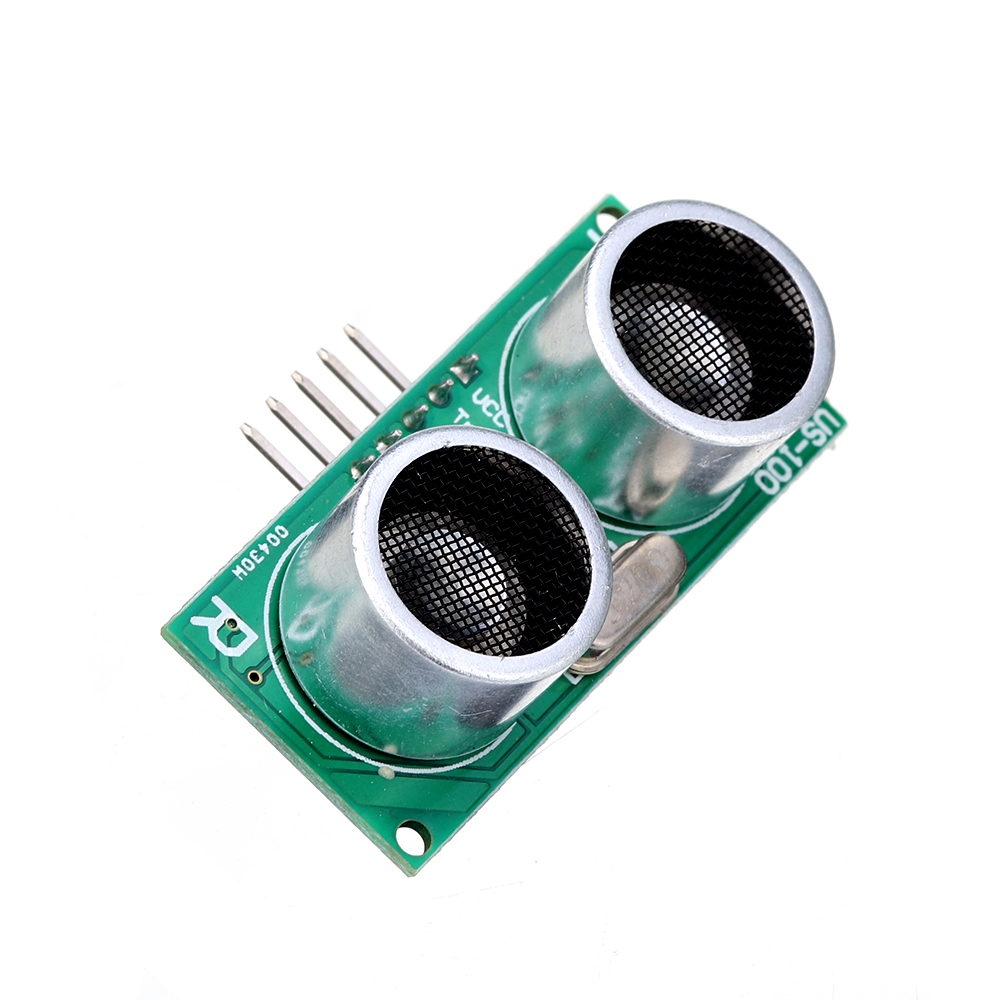

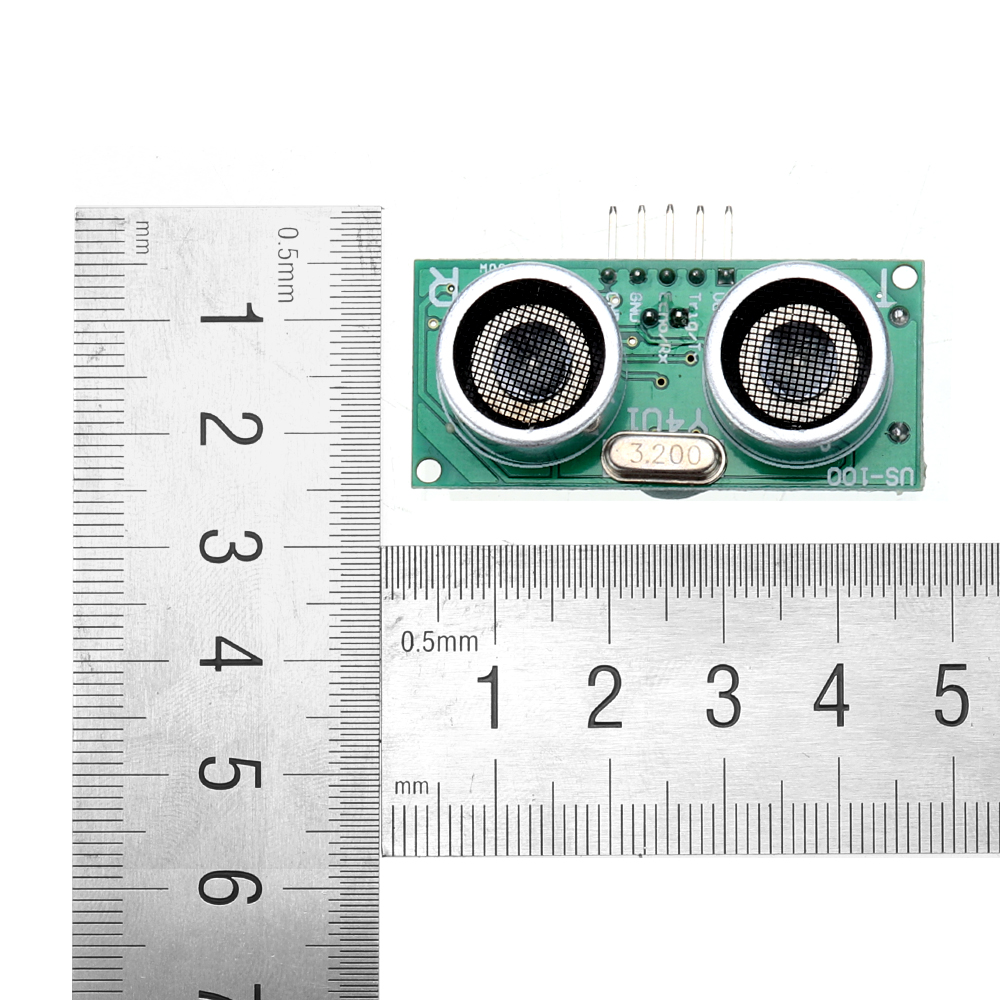

De ultrasone afstandsmodule US-100 kan een contactloze afstandsensor van 2 cm tot 450 cm bieden, een brede werkspanning, een onafhankelijke temperatuursensor om het bereik te corrigeren, en heeft ook GPIO, seriële poort en andere communicatiemethoden. De hond is stabiel en betrouwbaar.

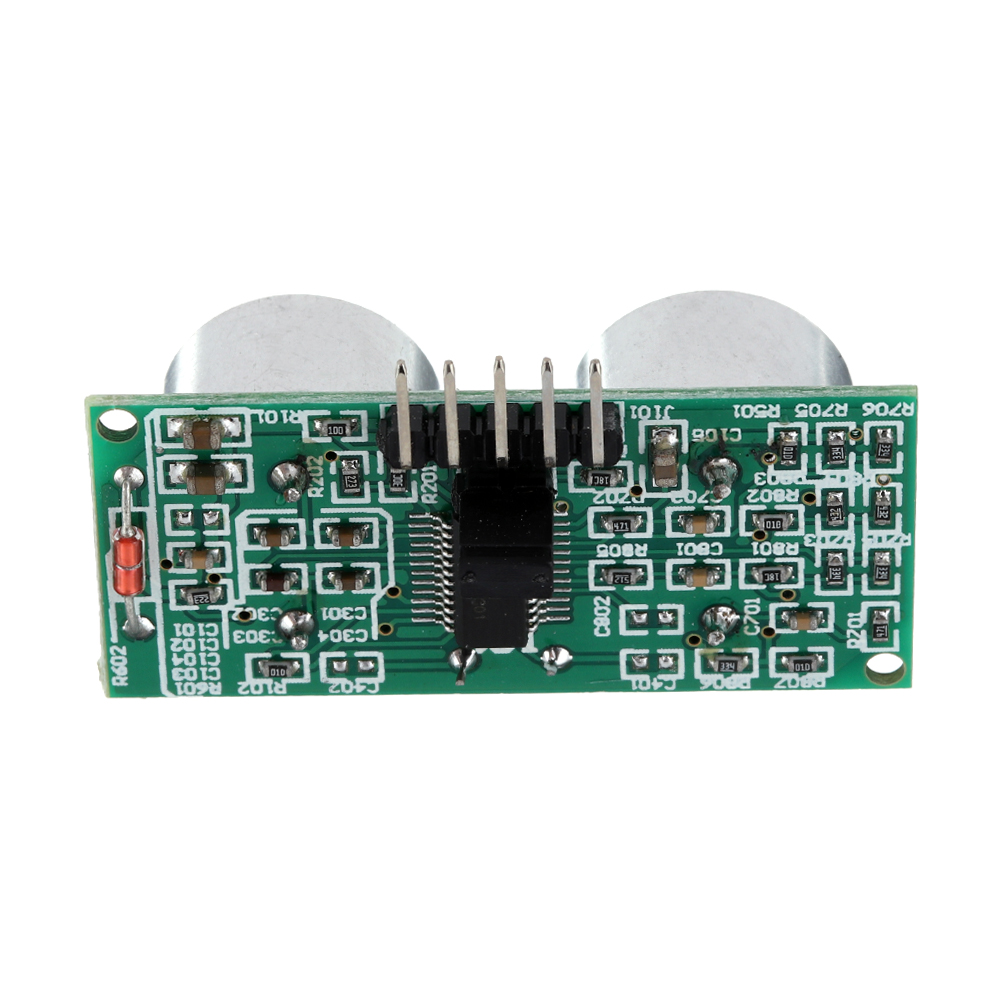

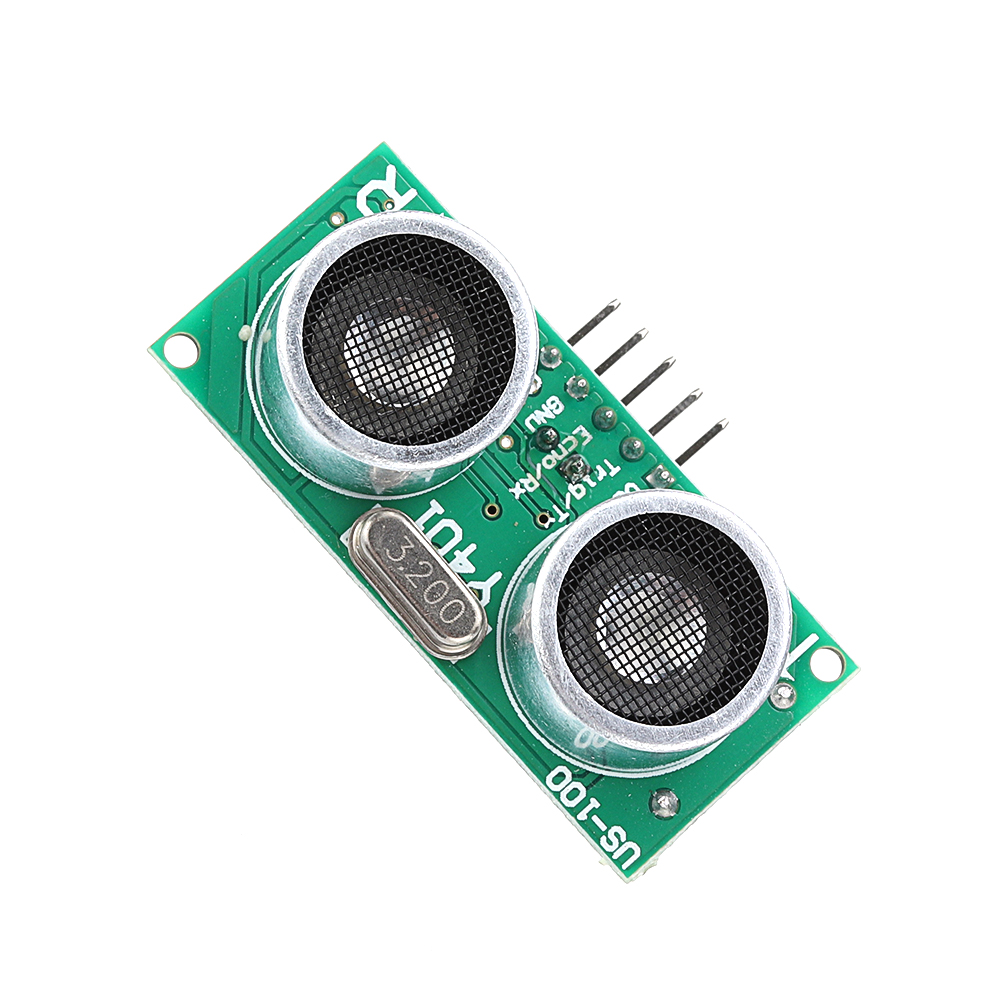

De module bevat een zender, ontvanger en stuurcircuit, een piëzo-elektrische sensor die is vervaardigd met behulp van elektrostrictieve verschijnselen.
Een wisselspanning wordt aangelegd op het piëzo-elektrisch materiaal S lice (zoals kwartskristal, piëzo-elektrisch keramiek, loodbismuttitanaat, enz.) Om ervoor te zorgen dat het elektrostrictieve trillingen genereert om ultrasone golven te genereren. De resonantie wordt gegenereerd wanneer de frequentie van de aangelegde wisselspanning gelijk is aan de natuurlijke frequentie van de wafer en het ultrasone Wve dat op dit moment wordt gegenereerd, is het sterkst.
Piëzo-elektrische ultrasone ontvangers werken in het algemeen met het inverse effect van een ultrasone generator. De structuur is in principe hetzelfde als die van een ultrasone generator, en soms wordt dezelfde transducer gebruikt als zowel een generator als een ontvanger.
Wanneer de ultrasone W ave op de piëzo-elektrische wafer inwerkt, wordt de wafer uitgerekt en samengetrokken en worden afwisselende ladingen gegenereerd op de twee interfaces van de wafer, en vervolgens omgezet in een spanning en versterkt om naar het meetcircuit te worden gestuurd en uiteindelijk opgenomen of weergegeven.
| Elektrische parameters | US-100 ultrasone afstandsmodule |
| Werkspanning | DC 2.4V ~ 5.5V |
| Ruststroom | 2mA |
| Bedrijfstemperatuur | -20 ~ + 70 graden |
| output methode | Niveau of UART (selectie springdop) |
| Inductie hoek | Minder dan 15 graden |
| Detectie afstand | 2cm-450cm |
| Detectie nauwkeurigheid | 0.3cm + 1% |
| Seriële poortconfiguratie in UART-modus | De baudrate is 9600, het startbit is 1 bit, het stopbit is 1 bit, het databit is 8 bits, er is geen pariteit, geen stroomregeling. |

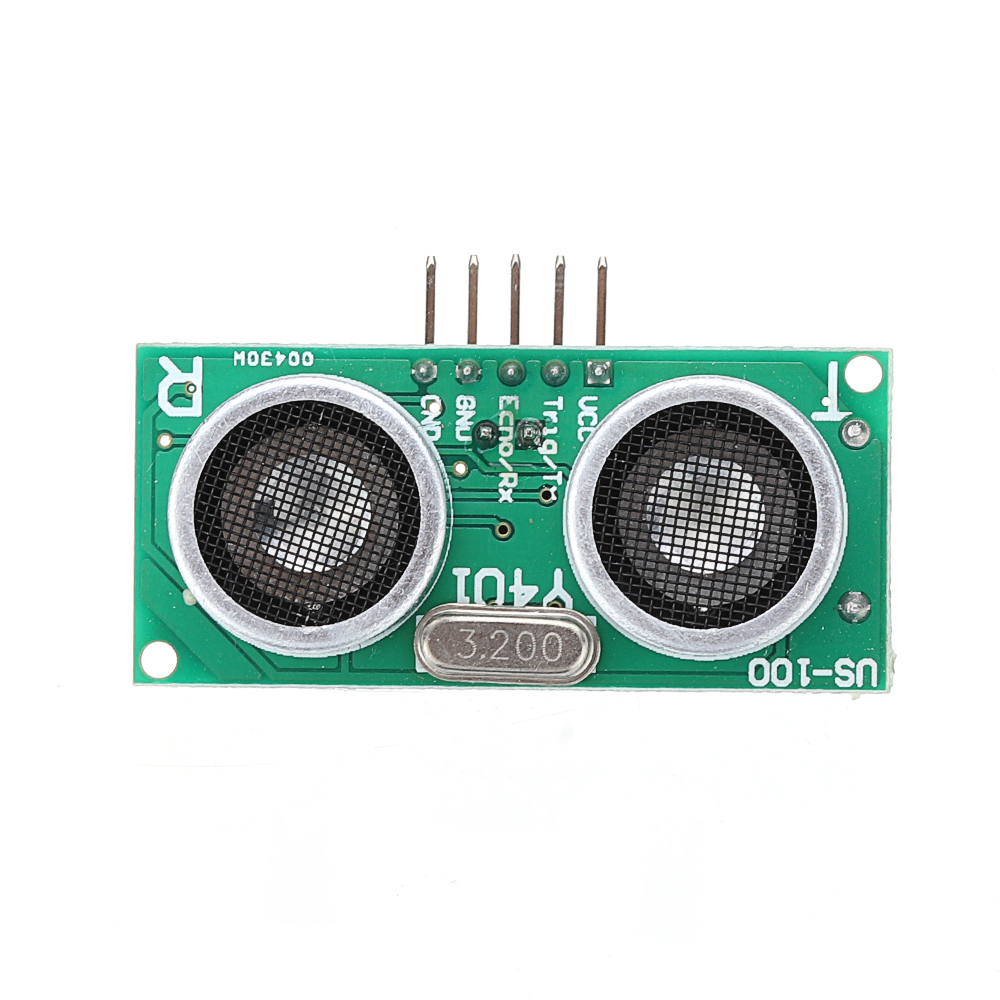

Pin 1: aansluiten op VCC-voeding (DC 2.4V-5.5V).
Pin 2: in de UART-modus is deze verbonden met de TX-aansluiting van het externe circuit UART; wanneer het in de niveau-triggermodus is, is het verbonden met de Trig-aansluiting van het externe circuit.
Pin 3: Verbind in de UART-modus met de RX-aansluiting van het externe circuit UART; wanneer het niveau trigger-modus is, verbinding maken met Echo-aansluiting van externe circuit.
Pin 4/5: Verbind de aarde van het externe circuit en de twee pinnen zijn ingeschakeld.
Niveau-geactiveerd bereik werkt:

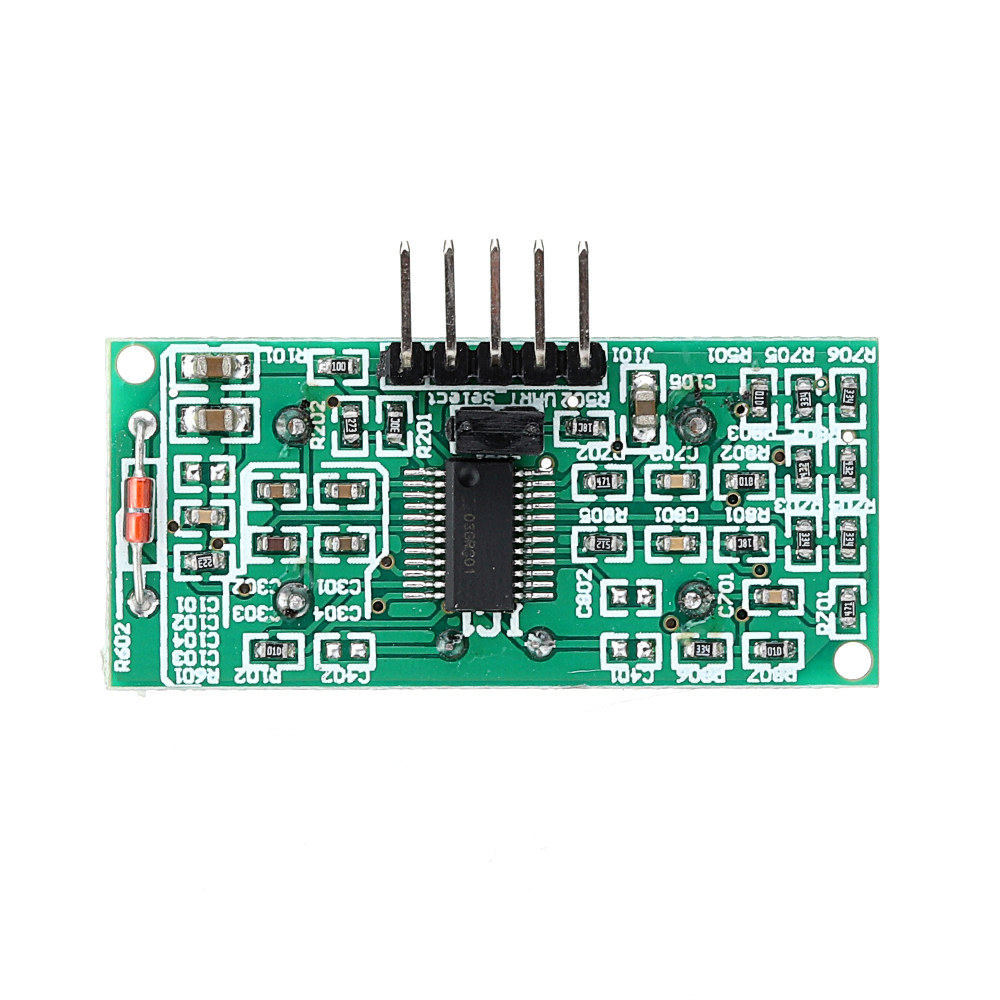

Voordat u de module inschakelt, verwijdert u eerst de jumperkap op de jumper voor modusselectie om de module in niveau-triggermodus te zetten.
Uit de afbeelding is te zien dat alleen een hoog niveau van 10US of meer nodig is om in de Trig / TX-pin te worden ingevoerd, en het systeem kan acht 40 KHz ultrasone pulsen verzenden en vervolgens het echosignaal detecteren. Wanneer het echosignaal wordt gedetecteerd, meet de module ook de temperatuurwaarde, corrigeert vervolgens het bereikresultaat volgens de huidige temperatuur en voert het gecorrigeerde resultaat uit via de Echo / RX-pin. In deze modus converteert de module de afstandswaarde naar tweemaal de tijdswaarde bij 340 m / s, voert een hoog niveau uit via de Echo-terminal en start tegelijkertijd de timer en kan de timer lezen wanneer de poort laag wordt. De waarde van het hoge niveau is de tijd vanaf de overdracht tot de terugkeer van het ultrasone water. De afstandswaarde kan worden berekend op basis van de duur van dit hoge niveau. Dat wil zeggen, de afstandswaarde is: (hoge tijd * 340 m / s) / 2.
Opmerking: Omdat de afstandswaarde gecorrigeerd is voor de temperatuur, is het niet langer nodig om de ultrasone geluidssnelheid te corrigeren op basis van de omgevingstemperatuur, dat wil zeggen de geluidssnelheid is 340m / s ongeacht de temperatuur.
Seriële poort activeren variërend werkt:
Voordat de module wordt ingeschakeld, sluit u eerst de jumper op de modusselectiejumper aan om de module in de seriële poort-triggermodus te zetten.
In deze modus hoeft alleen 0X55 (baudrate 9600) op de Trig / TX-pin te worden ingevoerd, het systeem kan 8 40 KHz ultrasone pulsen verzenden en vervolgens het echosignaal detecteren. Wanneer het echosignaal wordt gedetecteerd, meet de module ook de temperatuurwaarde, corrigeert vervolgens het bereikresultaat volgens de huidige temperatuur en voert het gecorrigeerde resultaat uit via de Echo / RX-pin. De uitvoerafstandswaarde is in totaal twee bytes, de eerste byte is de bovenste 8 bits van de afstand (HDate) en de tweede byte is de onderste 8 bits van de afstand (LData), in millimeters. Dat wil zeggen, de afstandswaarde is (HData * 256 + LData) mm.
Seriële poort trigger temperatuurmeting werkingsprincipe:
Voordat de module wordt ingeschakeld, sluit u eerst de jumper op de modusselectiejumper aan om de module in de seriële poort-triggermodus te zetten.
In deze modus hoeft u alleen 0X50 (baudrate 9600) op de Trig / TX-pin in te voeren. Het systeem start de temperatuursensor om de huidige temperatuur te meten en voert vervolgens de temperatuurwaarde uit via de Echo / RX-pin. Na het meten van de voltooiingstemperatuur, retourneert de module een bytetemperatuurwaarde (TData), de werkelijke temperatuurwaarde is TData-45. Na het verzenden van 0X50 via TX en het ontvangen van 0X45 op RX, is de temperatuurwaarde op dit moment bijvoorbeeld [69 (0X45 decimale waarde) -45] = 24 graden.
Voorzorgsmaatregelen:
1. Deze module mag niet met stroom worden verbonden. Als u een live-verbinding wilt hebben, sluit u eerst de GND-terminal van de module aan, anders heeft dit invloed op de normale werking van de module.
2. Bij het meten van de afstand is het oppervlak van het gemeten object niet minder dan 0,5 vierkante meter en moet het vlak zoveel mogelijk vlak zijn, anders wordt het meetresultaat beïnvloed.
3. Als het testoppervlak niet erg regelmatig is of bij het testen van een object op afstand, kunnen meerdere metingen worden gebruikt om het te corrigeren.
Pakket bestaat uit:
10 x US-100 Ultrasone bereikmodule
Pakket bestaat uit:
10 x US-100 Ultrasone bereikmodule
