Details:

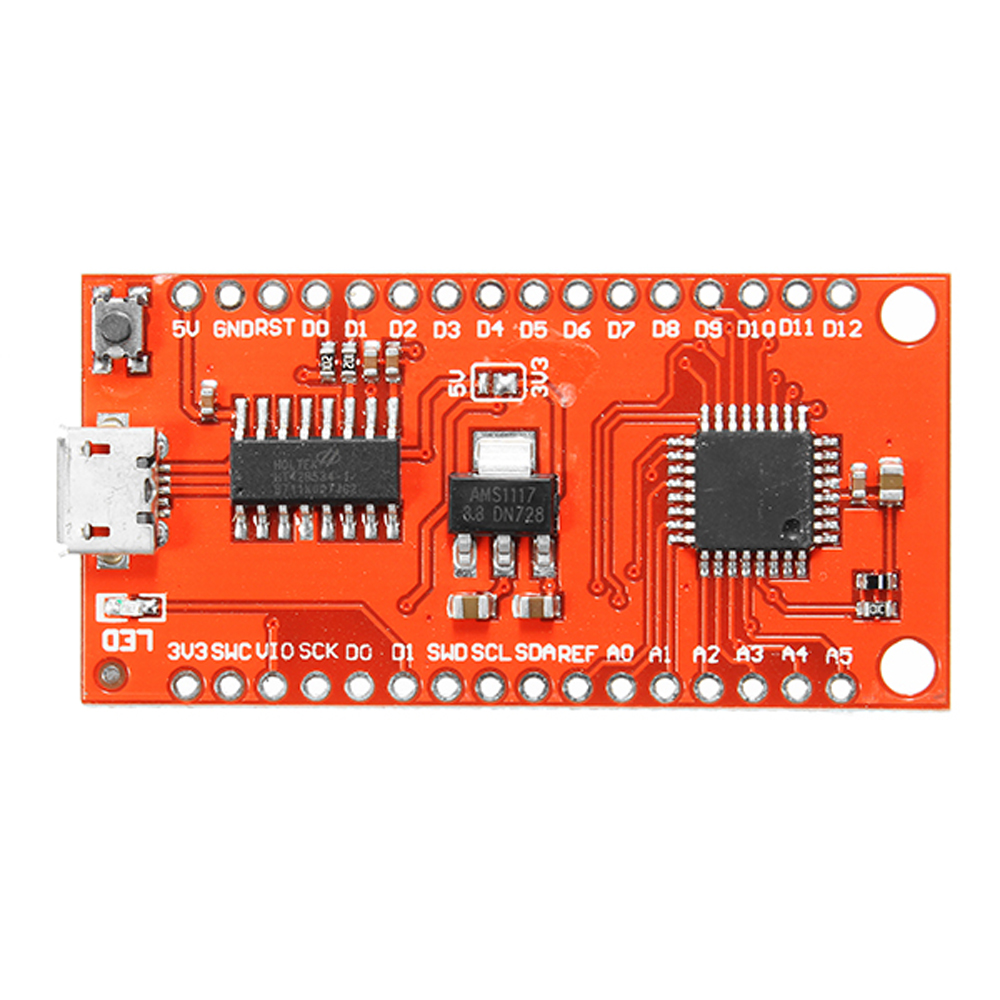

TTGO XI is een ontwikkelbord. Wordt geleverd met USB-chip, kunt u rechtstreeks verbinding maken met het brandprogramma van de computer. Je kunt .cc's IDE gebruiken om te ontwikkelen (je hebt je eigen installatie-ondersteuning nodig). De ontwikkelomgeving wordt aanbevolen en het LGT-ondersteuningspakket kan rechtstreeks in de Development Board Manager worden geïnstalleerd.
De MCU die wordt gebruikt door WEMOS X2 is LGT8F328P, een MEGA328P-compatibele chip. Geïntegreerde USB, handiger in gebruik.
ALPHA 8F328P-U:
ALPHA 8F328P-U is een compatibel ontwikkelbord. U kunt IDE gebruiken om te ontwikkelen (u heeft uw eigen installatie-ondersteuning nodig). De ontwikkelomgeving wordt aanbevolen en het LGT-ondersteuningspakket kan rechtstreeks in de Development Board Manager worden geïnstalleerd.
De MCU die wordt gebruikt door ALPHA 8F328P-U is LGT8F328P, een MEGA328P-compatibele chip. De USB-chip wordt gebruikt in Thailand HT42B534-1, WIN10 en M AC OS X freedrive.
8F328D architectuurontwerp relatief nieuw, randfunctie is veel sterker dan MEGA328. Vooral de coderingsmogelijkheden van het programma gaan ver boven MEGA328. Zie het databoek voor meer informatie.
1. Productkenmerken
2. Het wordt geleverd met USB en is handiger in gebruik.
3. De 8F328D kan worden gevoed door 3V3 en 5V, werkend op frequenties van 16M met uitstekende compatibiliteit.
4. Gebouwd in hoge precisie RC, zonder externe kristaloscillator kan stabiele verrichting zijn.
5. Minder perifere delen, eenvoudig circuitontwerp.
6. 12-bits ADC (conversie van analoog naar digitaal)
7. Breng DAC
8. Eigen GUID (unieke ID) kan worden gebruikt voor codering van chipprogramma's
9. Wordt geleverd met een interne 1.024V / 2.048V / 4.096V + 1% ijkreferentiespanningsbron
10. Parameters
Thailand HT42B534-1 USB-stuurprogramma
USB ALPHA 8F328P-U-chip wordt gebruikt in WIN10 M AC, Thailand HT42B534-1, OS X, Linux freedrive.
Windows 7, 8, 8.1 drivers: lokale download
Hoewel ALPHA 8F328P-U compatibel is, maar als u IDE gebruikt, moet de ondersteuning van LGT8F328P dit zelf doen, meer problemen. De ontwikkelomgeving heeft al goed werk verricht en u kunt deze direct downloaden. We zullen het introduceren in de geïntegreerde ontwikkelomgeving.
Vind terloops een routine, ik gebruik de IDE met analoge waarden om seriële routines te verzenden. Klik vervolgens op de downloadknop van de rode doos.
TTGO XI is een ontwikkelbord. Wordt geleverd met USB-chip, kunt u rechtstreeks verbinding maken met het brandprogramma van de computer. Je kunt .cc's IDE gebruiken om te ontwikkelen (je hebt je eigen installatie-ondersteuning nodig). De ontwikkelomgeving wordt aanbevolen en het LGT-ondersteuningspakket kan rechtstreeks in de Development Board Manager worden geïnstalleerd.
De MCU die wordt gebruikt door WEMOS X2 is LGT8F328P, een MEGA328P-compatibele chip. Geïntegreerde USB, handiger in gebruik.
ALPHA 8F328P-U:
ALPHA 8F328P-U is een compatibel ontwikkelbord. U kunt IDE gebruiken om te ontwikkelen (u heeft uw eigen installatie-ondersteuning nodig). De ontwikkelomgeving wordt aanbevolen en het LGT-ondersteuningspakket kan rechtstreeks in de Development Board Manager worden geïnstalleerd.
De MCU die wordt gebruikt door ALPHA 8F328P-U is LGT8F328P, een MEGA328P-compatibele chip. De USB-chip wordt gebruikt in Thailand HT42B534-1, WIN10 en M AC OS X freedrive.
8F328D architectuurontwerp relatief nieuw, randfunctie is veel sterker dan MEGA328. Vooral de coderingsmogelijkheden van het programma gaan ver boven MEGA328. Zie het databoek voor meer informatie.
1. Productkenmerken
2. Het wordt geleverd met USB en is handiger in gebruik.
3. De 8F328D kan worden gevoed door 3V3 en 5V, werkend op frequenties van 16M met uitstekende compatibiliteit.
4. Gebouwd in hoge precisie RC, zonder externe kristaloscillator kan stabiele verrichting zijn.
5. Minder perifere delen, eenvoudig circuitontwerp.
6. 12-bits ADC (conversie van analoog naar digitaal)
7. Breng DAC
8. Eigen GUID (unieke ID) kan worden gebruikt voor codering van chipprogramma's
9. Wordt geleverd met een interne 1.024V / 2.048V / 4.096V + 1% ijkreferentiespanningsbron
10. Parameters
| MCU | LGT8F328P |
| FLASH | 32Kbytes |
| SRAM | 2Kbytes |
| E2PROM | 0K / 1K / 2K / 4K / 8K (FLASH-share) |
| 938.105 | 8 |
| Frequentie | 16 MHz (maximaal 32 MHz) |
| ADC | 6 doorgang12 positie |
| DAC | 1 passageway8 positie |
| UART | 1 |
| SPI | JA |
| TWI (I2C) | JA |
| GUID | JA |
| Interne benchmark | 1.024V / 2.048V / 4.096V ± 0.5% |
| Systeemlogica niveau | Fabriek 3V3 (overschakelen van pad naar 5V) |
Thailand HT42B534-1 USB-stuurprogramma
USB ALPHA 8F328P-U-chip wordt gebruikt in WIN10 M AC, Thailand HT42B534-1, OS X, Linux freedrive.
Windows 7, 8, 8.1 drivers: lokale download
Hoewel ALPHA 8F328P-U compatibel is, maar als u IDE gebruikt, moet de ondersteuning van LGT8F328P dit zelf doen, meer problemen. De ontwikkelomgeving heeft al goed werk verricht en u kunt deze direct downloaden. We zullen het introduceren in de geïntegreerde ontwikkelomgeving.
Vind terloops een routine, ik gebruik de IDE met analoge waarden om seriële routines te verzenden. Klik vervolgens op de downloadknop van de rode doos.
Pakket inbegrepen:

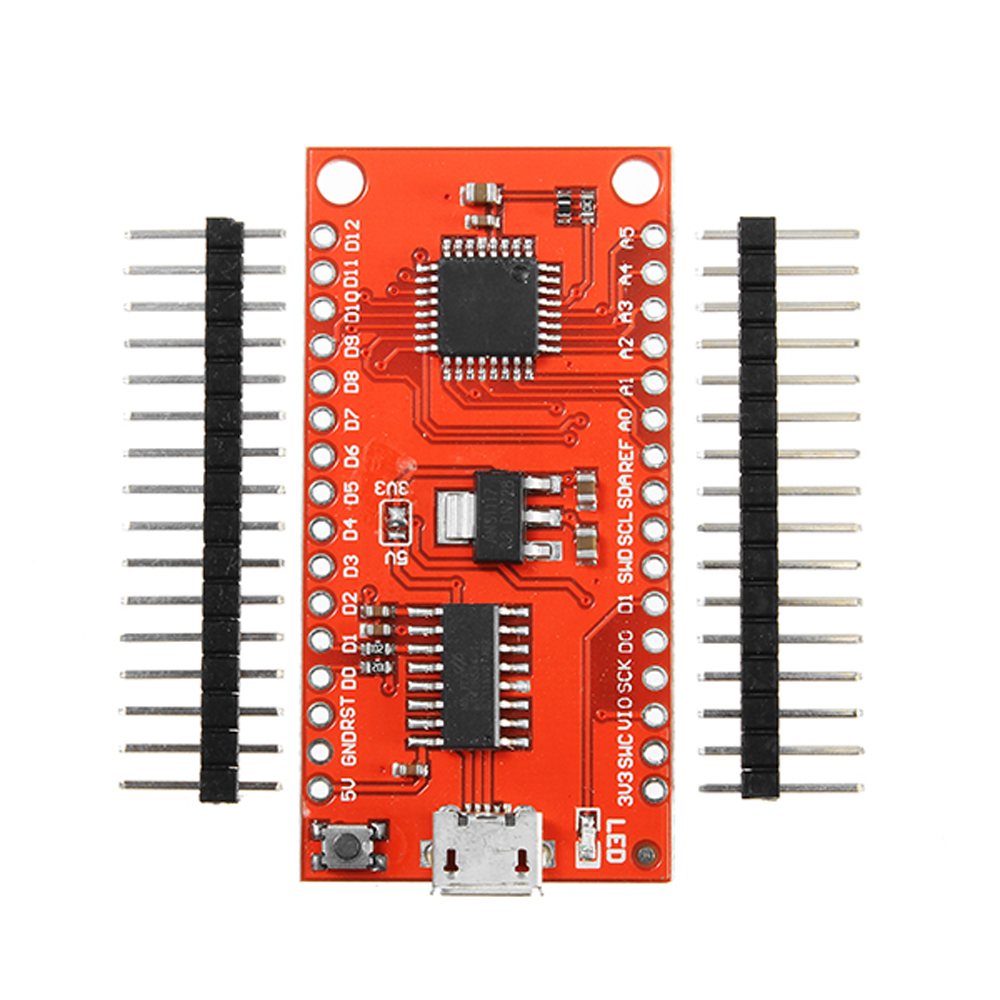

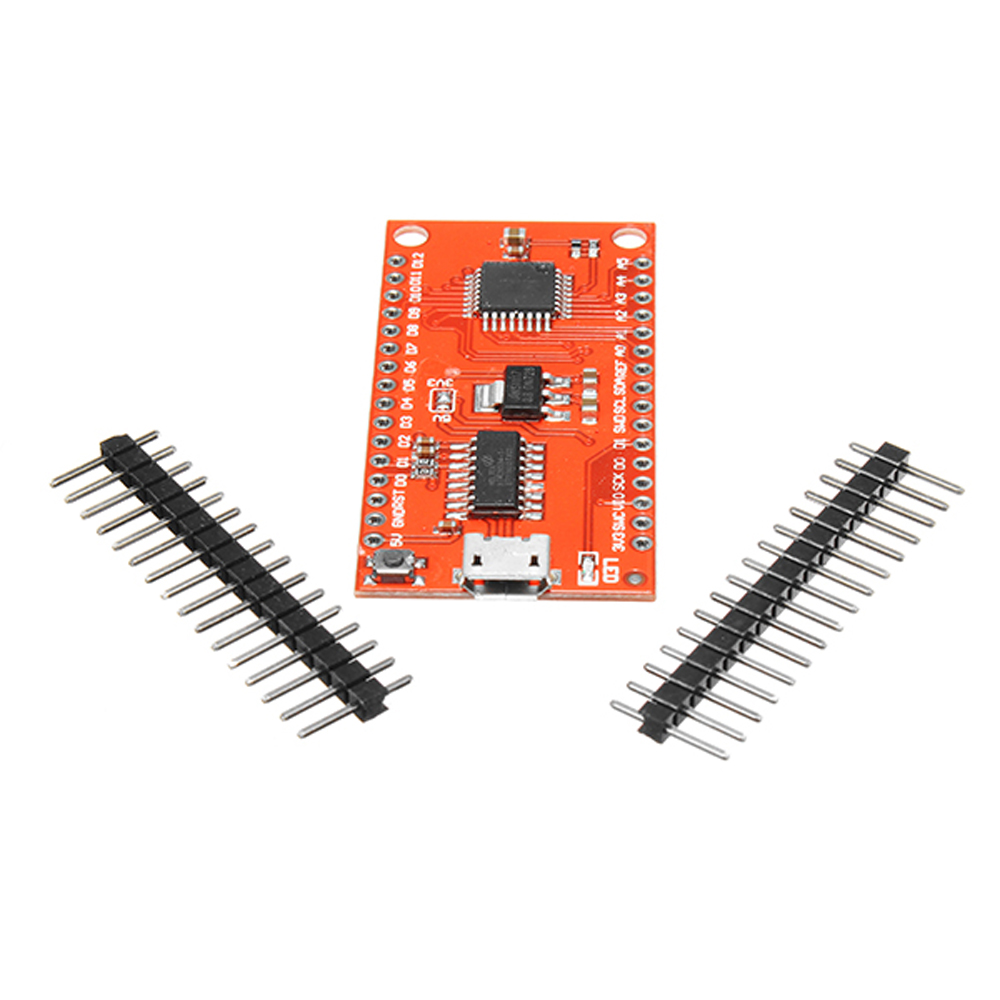

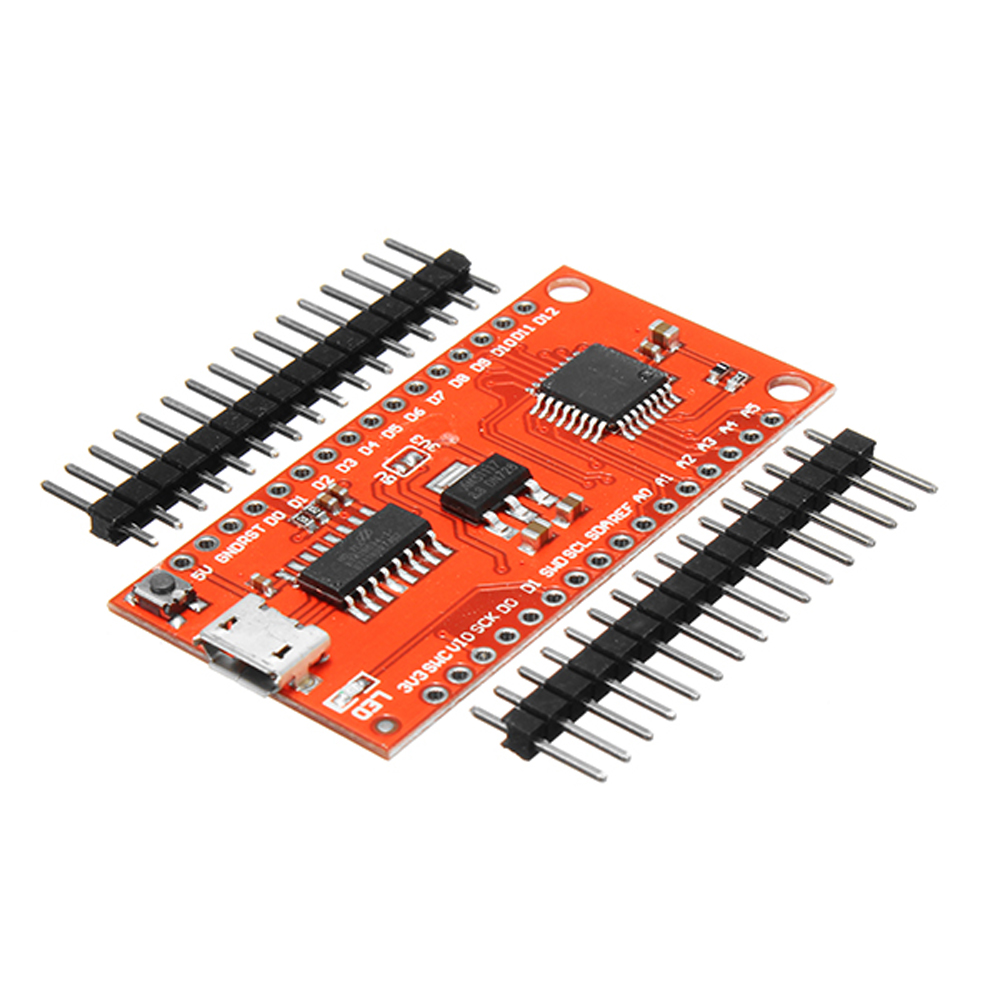

10 x Wemos® TTGO XI 8F328P-U bord

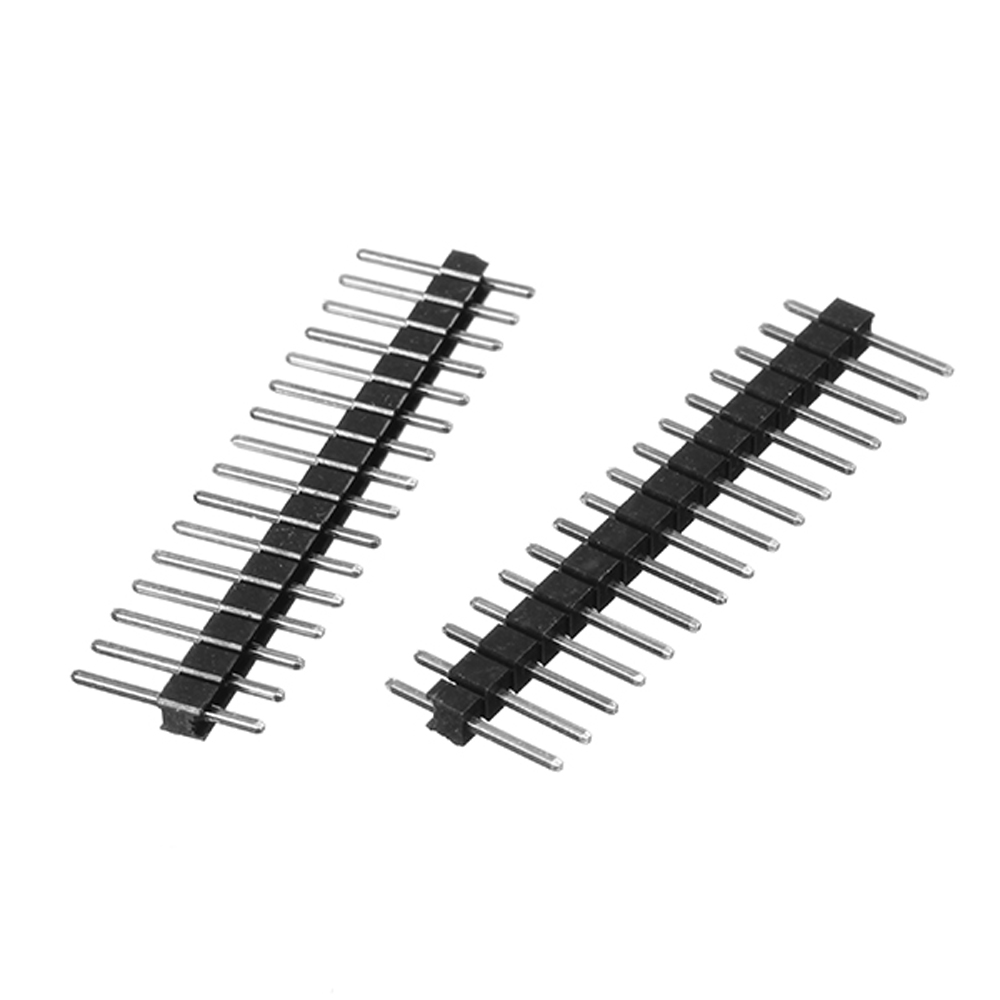

20 x pin
