Overzicht:
12V ESP8266 2-kanaals WIFI relaismodule uitgerust met ESP-01 WIFI-module en 8-bit high performance MCU, hebben alleen eenvoudige configuraties nodig en dan kunt u het relais bedienen met de mobiele APP onder het LAN-gebied.
Instructies: Klik hier om te openen
Meer details: Klik hier om te openen
De functie en kenmerken:

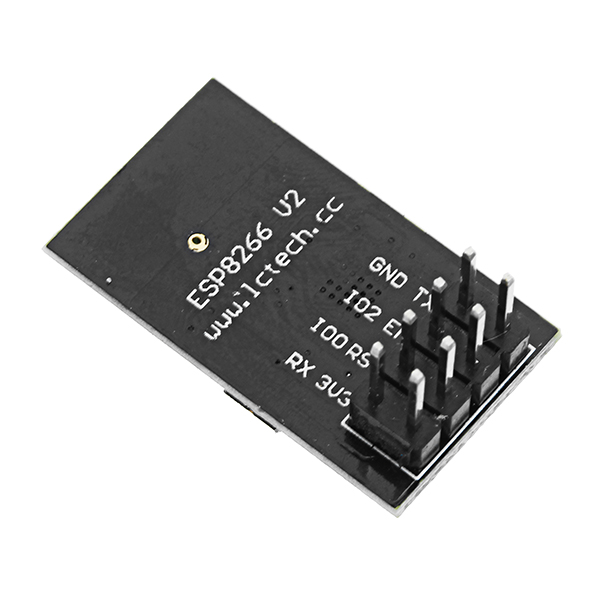

1, ingebouwde N76E003 / STM8S003 en ESP-01 WIFI-module
2, met twee modi:
(1) Modus 1: mobiele telefoons voeren de wifi-module rechtstreeks uit
(2) Modus 2: mobiele telefoon en wifi-module gaan op dezelfde router
Extra functie: als een USB-relaismodule bij het loskoppelen van de ESP-01
3, transmissie afstand:
(1) In de open omgeving is de maximale zendafstand 100 m wanneer de mobiele telefoon de wifi-module rechtstreeks vervoert;
(2) wanneer de wifi-module en mobiele telefoon dezelfde router aanhouden, hangt de transmissie-afstand af van de signaalintensiteit van de router;
4, Gebruik Smartconfig-technologie van ESP8266 om het wachtwoord voor de ESP-01-module met APP te configureren
5, 12 V aan boord, 10 A / 250 v AC 10 A / 30 V DC relais, 100.000 keer continu absorberen, Module met diode-effusiebescherming, korte responstijd
6, Geïntegreerde modelselectie en werkpositie-indicator LED
7, ingebouwde UART-foutopsporingsinterface en MCU-programmainterface
3. Introductie van de hardware en instructies
Afmeting: 59 * 40 mm
De omschrijving functiebeschrijving:
1, Interface en bronnen:
IN +, IN-: 12V-vermogen
TX, RX: UART-communicatie
SWIM, NRST: MCU-programma-interface
S1: Modusselectietoets, standaard is modus 1
S2: toets herstellen
LED D2 en D4 (rood): Relaisindicator
LED D7 (rood): Modus 1-indicator
LED D5 (blauw): Modus 2 indicator
LED D6 (groen): indicator werkstatus, de beschrijving van D6 zoals hieronder:
(1) Het betekent interne zelfconfiguratie of verloren verbinding met de router wanneer D6 uit staat
(2) Het betekent dat de ESP-01 wachten tot de APP het wachtwoord configureert voor het wanneer D6 snel elke 0,5S knippert
(3) Het betekent dat de hele configuratie is voltooid en wacht op het tot stand brengen van een TCP-verbinding met APP wanneer D6 langzaam knippert om de 2S
(4) Het betekent dat de TCP-verbinding tussen ESP-01 en APP in orde is wanneer D6 altijd actief is.
Relaisbesturingsopdracht (moet hex-formaat zijn):
Open het eerste relais: A0 01 01 A2
Sluit de eerste relais: A0 01 00 A1
Open het tweede relais: A0 02 01 A3
Sluit het tweede relais: A0 02 00 A2
Pakket inbegrepen:
1 x 12V ESP8266 Dual WiFi Relay-module
,
,
,
,
,
,
,
,
