Omschrijving:
1 x 12X11 FFT Music Spectrum DIY-set
Werkspanning: 5V
Met vaste montagegaten

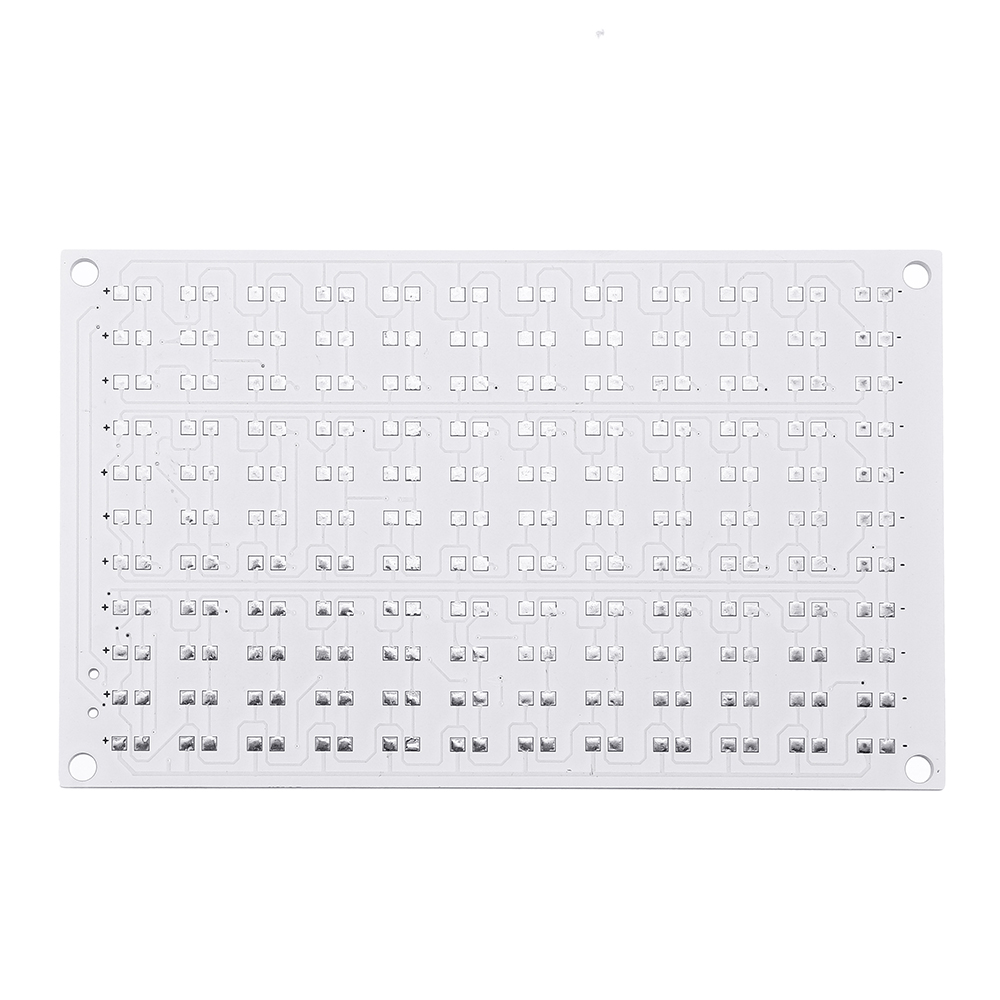

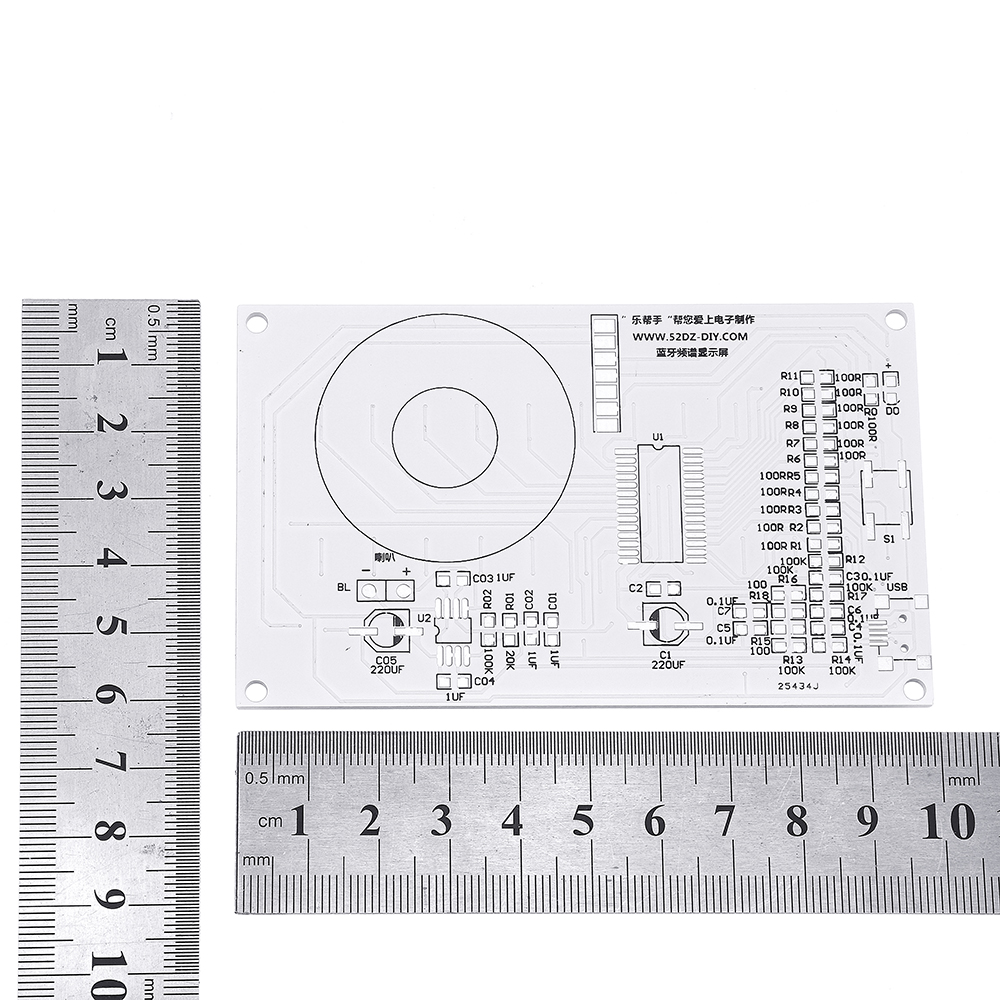

Bordformaat: 95 X 62 mm
Display-chip met weergave van het audiospectrum, ingebouwde meerdere decoderingsalgoritmen
Geen noodzaak voor het filteren van circuits, stuurpunten, spectrumindicaties en vele andere indicatoren.
FFT201211 werkmodus selectie, gebruikers kunnen functies instellen zoals nodig
Ondersteunt LED-weergave van 12 * 11 (12 rijen en 11 kolommen);
Enkele (12 * 11), tweekanaals (links 6 * 11, rechts 6 * 11) dotmatrix LED-display
12 * 11 display met grote puntmatrix (132 punten), selectie van meerdere weergavemodi
De monomodus kan meer spectruminformatie weergeven
Ontworpen voor audioapparatuur, wordt het gebruikt in alle soorten audio-uitgangsapparatuur;
Professionele audiodecodering, die de frequentie en amplitude van het audiosignaal toont;
Drie weergavemodi (flitser, langzame flits 1 en langzame flits 2) voor een gave visuele ervaring;
Drie gevoeligheidsmodi (hoog, gemiddeld, lage gevoeligheid) worden geselecteerd voor verschillende voedingsomgevingen;
Vernieuwingsfrequentie 1-4 verversingssnelheid aanpassen weergeven
Automatische aanpassing van de audioversterking, waarbij altijd visuele effecten worden getoond;
Circuit testmodus om tijdens de productie aan testbehoeften te voldoen
Het ontwerpcircuit is eenvoudig, de prestaties zijn stabiel en betrouwbaar en de stroombegrenzende weerstand wordt direct aangestuurd om de LED aan te drijven.
Geheugenfunctie, kan permanent de parameters behouden die door de gebruiker zijn ingesteld
(Er zit geen 3,5 mm aansluitsnoer voor de voedingskabel in de doos, koop deze afzonderlijk, deze verbinding is niet inbegrepen)
Het bord heeft een 3,5 mm audio-poort, die kan worden aangesloten op de mobiele telefoon. MP3 MP4 IPAD iPhone kan hieruit worden uitgevoerd met de 3,5 mm audio-uitgangspoort, om de audiospectrumfunctie te bereiken (volg de muziekdans) !!!

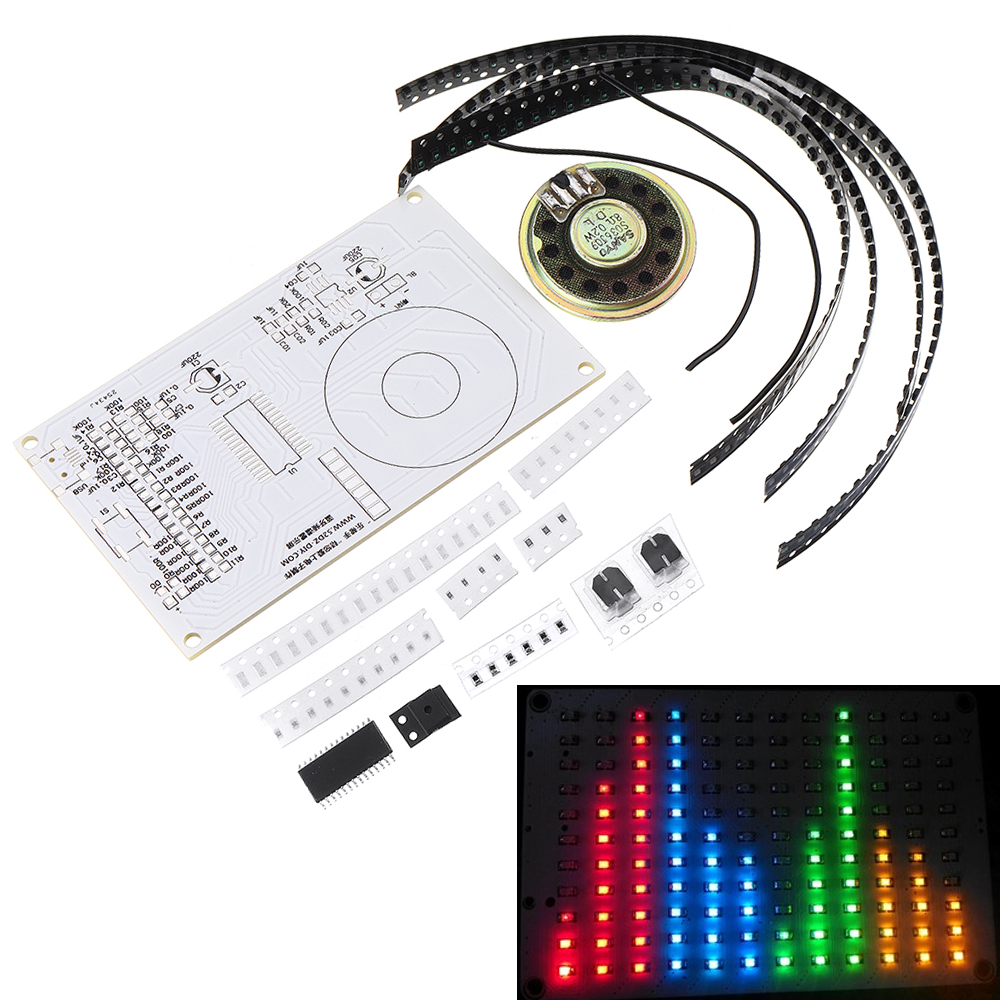

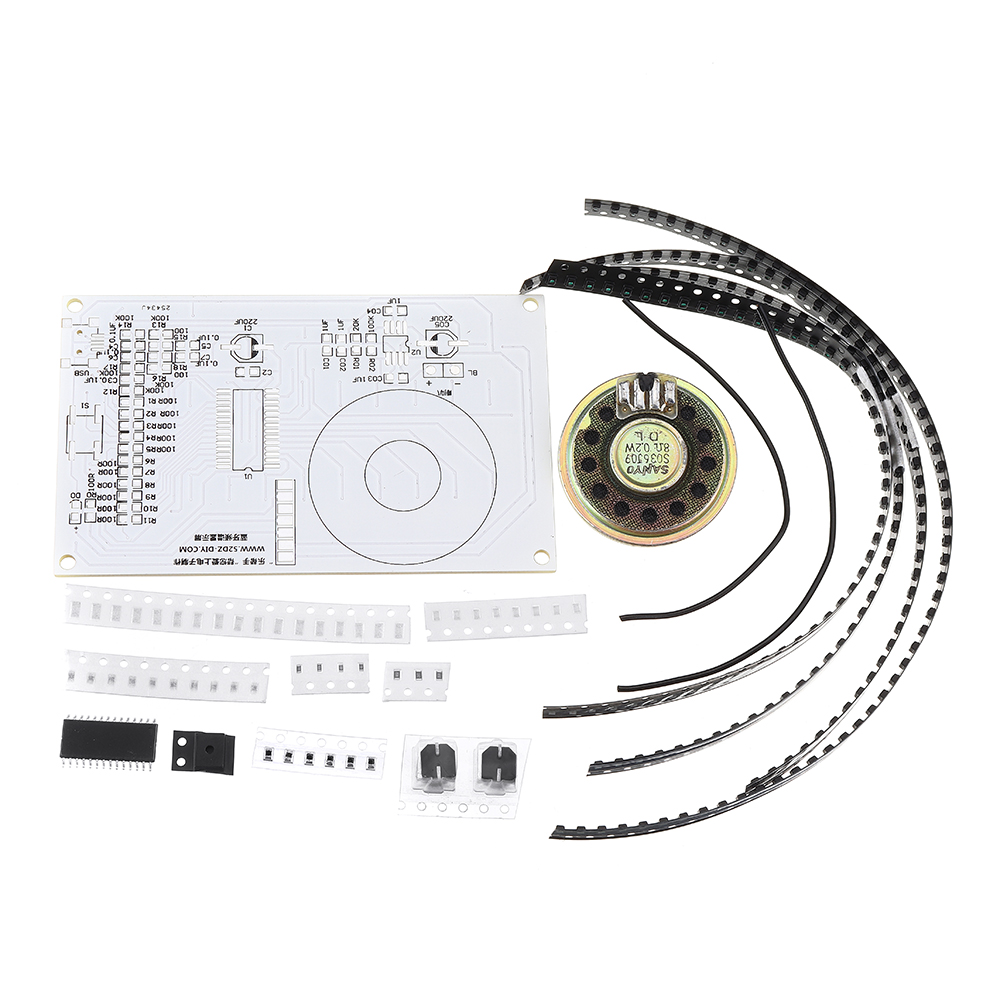

Pakket inbegrepen:
Weergave functie-instellingen:
Kanaalkeuze
Linker en recht kanaal weergavepositie
Vernieuwingsfrequentie-instelling weergeven
Instelling van de gevoeligheid
Sampling frequentie instelling
Audiospectrumarrangement
Berekeningssnelheid methodeselectie

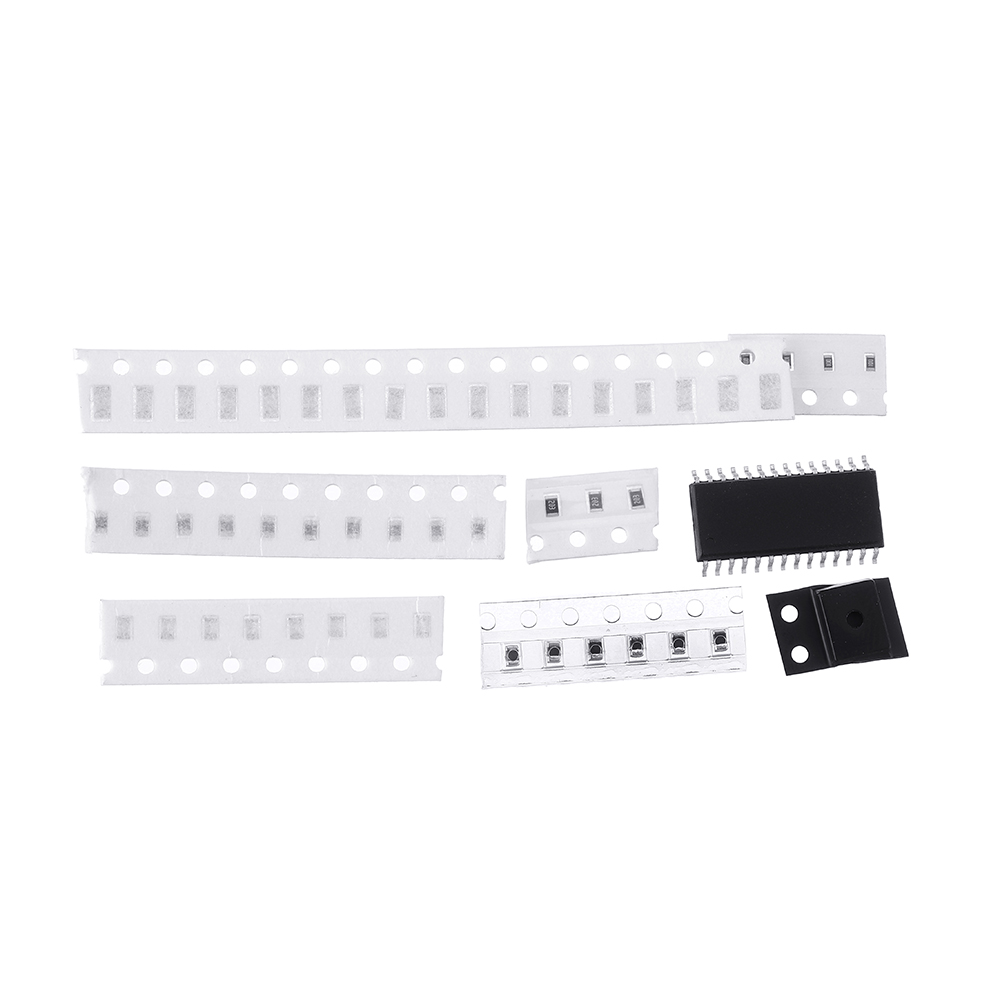

| nummering | Naam | Model | Aantal stuks |
| R7 R9-19 | Weerstand | 33 | 14 |
| R3 R6 | Weerstand | 10 | 2 |
| R1 R2 R4 R5 R8 | Weerstand | 330k | 5 |
| C5 C6 C9-C12 C14 | Condensator | 106 | 7 |
| C1-C4 C7 C8 C13 | Condensator | 104 | 7 |
| U1 | spaander | fft201211 | 1 |

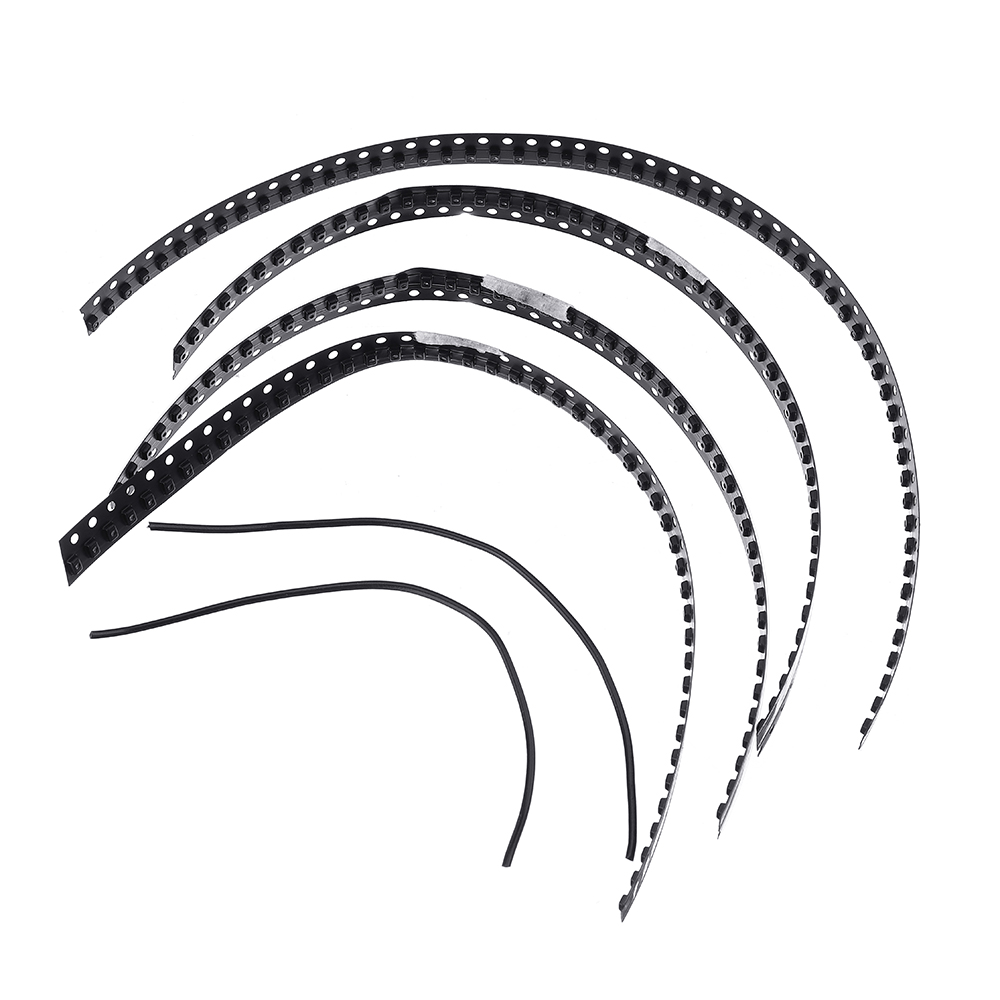

| D1-D64 | LED | 144 | |

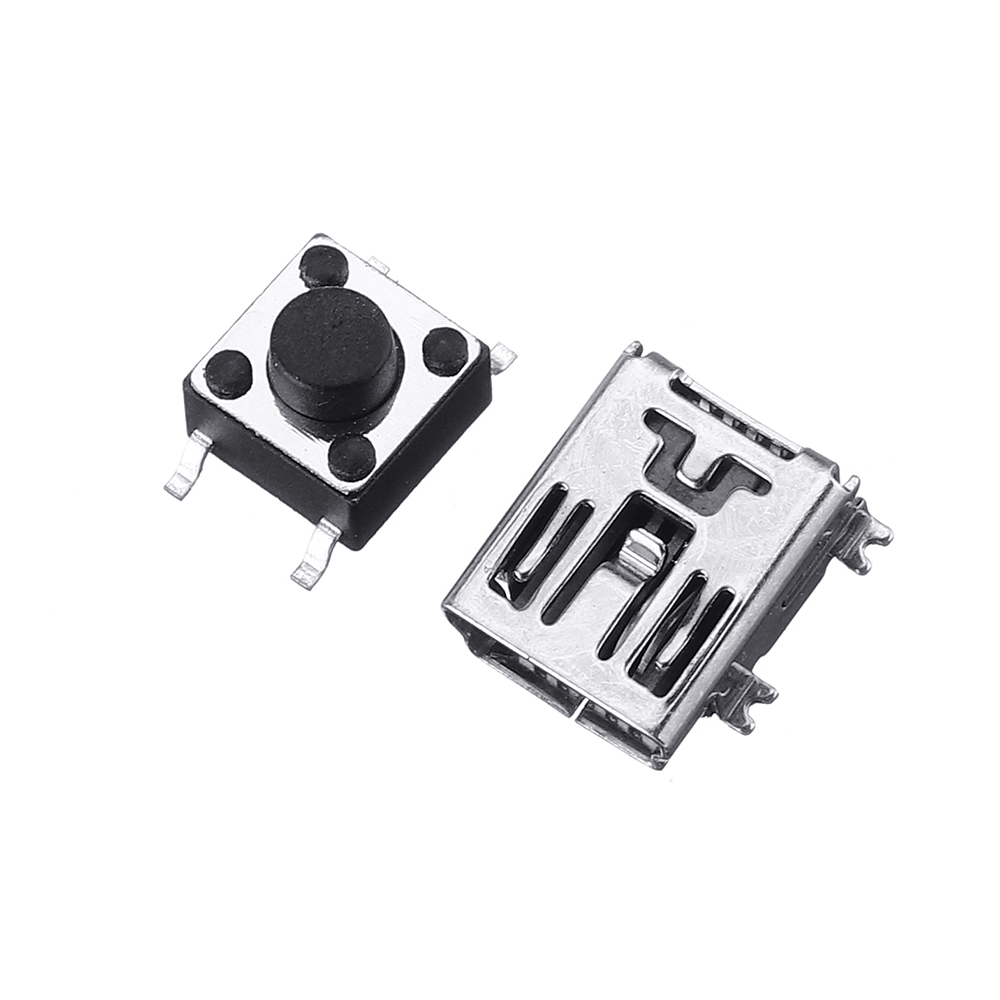

| e1 | Tact schakelaar | 1 | |
| J1 J2 | 3,5 mm patch-audiopoort | 2 | |
| DC | 3,5 mm gelijkstroomaansluiting | 1 | |
| Printplaat | 1 | ||
| Totaal aantal onderdelen | 185 | ||
