Module parameters:
1. Werkspanning: 9V ~ 24V
2. Ingangsspanning: 0,00V ～ 5,00V / 0,00V ～ 10,00V
3. Uitgangsstroom: 4.00MA ～ 20.00MA / 0.00mA ～ 20.00mA
4. Invoermodus: J1 pad op de printplaat: open circuit (0 ～ 5V); kortsluiting (0 ～ 10V) standaard is open circuit.
5. Uitvoermodus: J2 pad op de printplaat: open circuit (output 4.00mA ~ 20.00mA); kortsluiting (output 0.00mA ~ 20.00mA), de standaard is open circuit.
6. Regelmethode: ingangsspanning wordt omgezet in overeenkomstige stroom
7. Toepassingsgebied: spanningssignaal naar stroomsignaal; apparatuur voor gegevensverzameling en controle op afstand;
8. Afmeting: (lengte) 26 mm * (breedte) 25 mm * (hoogte) 7 mm

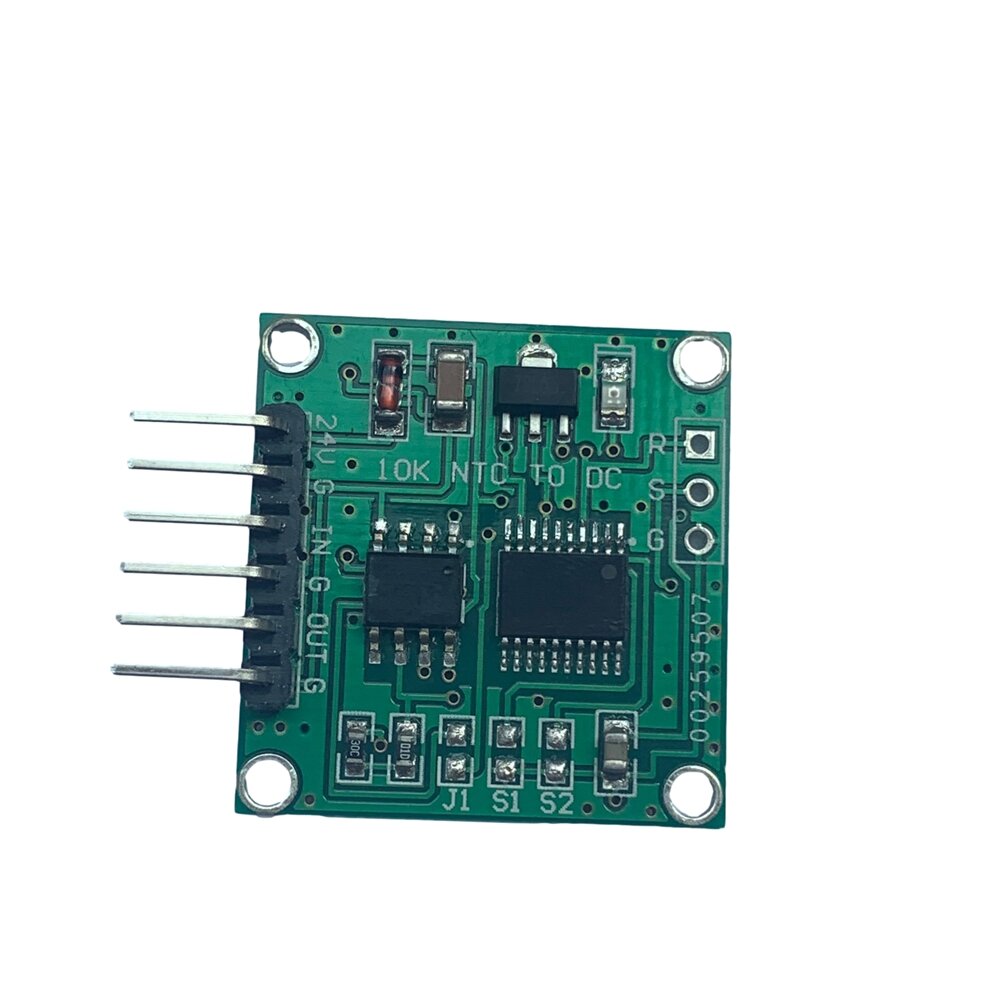

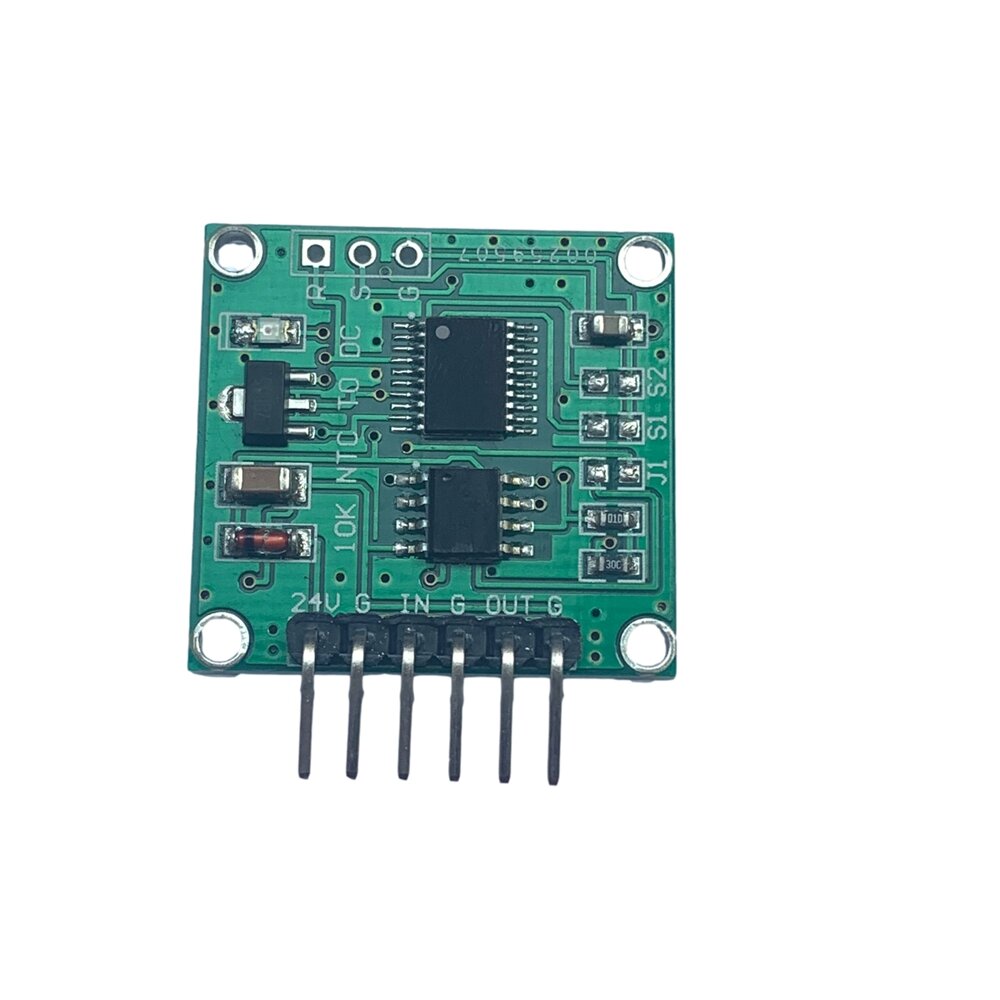

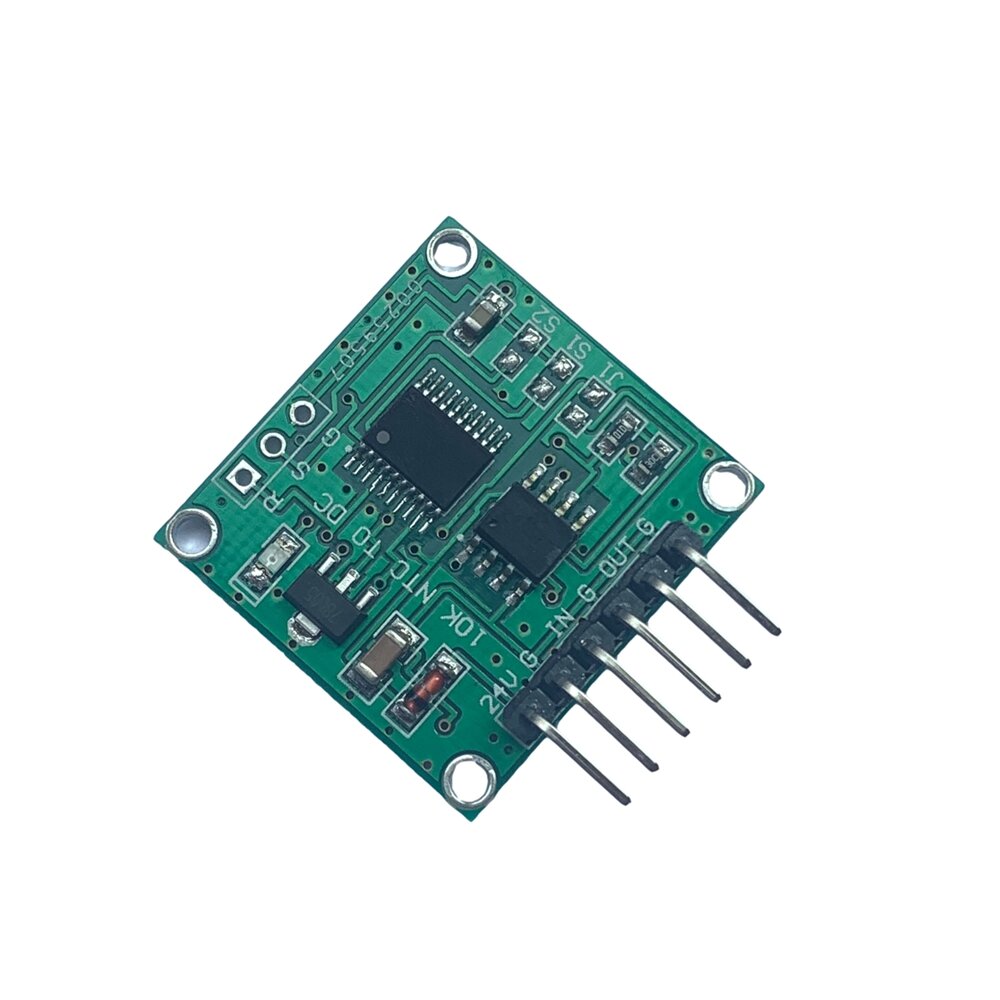

9. Module-interface:
24 V: Positieve poort voeding (9 V ~ 24 V).
G: Power ground-interface.
IN: Signaalingangsinterface (0.00V ～ 5.00V / 0.00V ～ 10.00V)
G: Power ground-interface.
OUT: signaaluitgangsinterface (4.00MA ～ 20.00MA / 0.00mA ～ 20.00mA)
G: Power ground-interface.
Opmerking: wanneer de output 0,00V ~ 10,00V is, moet de voedingsspanning 15V zijn.
Pakket bestaat uit:
1 x 0-5V tot 4-20MA spanning naar stroombord
