Geen achtergrondverlichting vereist, uitschakelen kan de laatste schermweergave lang behouden
Zeer laag stroomverbruik, verbruikt in principe alleen stroom bij het verversen
SPI-besturingsinterface, heeft toegang tot Raspberry / / Nucleo en andere hoofdbedieningsborden
Lever een complete ondersteunende informatiehandleiding (voorbeeldprogramma's zoals Raspberry // STM32)
Parameter:
Werkspanning: 3.3V
Communicatie-interface: 3-draads SPI, 4-draads SPI

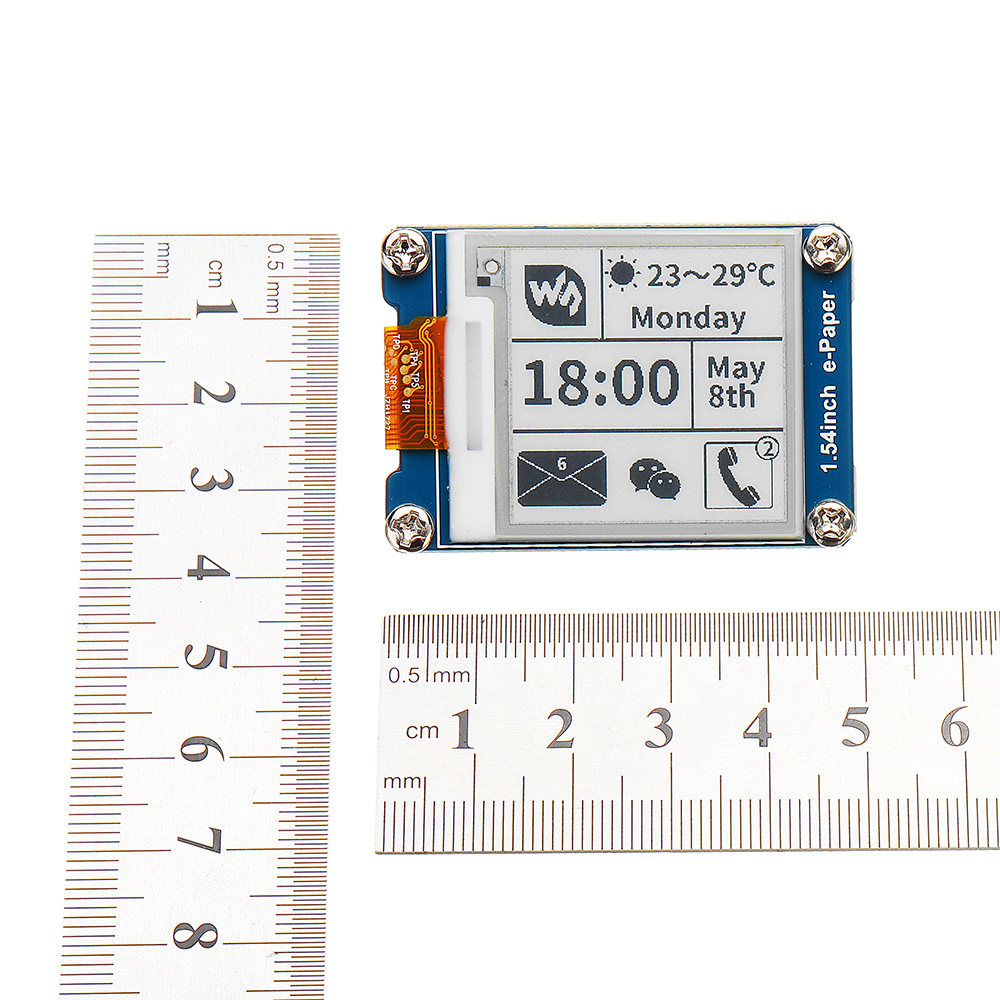

Afmetingen: 48 mm x 33 mm x 1,05 mm
Schermgrootte: 27,6 mm x 27,6 mm
Puntafstand: 0,138 x 0,138
Resolutie: 200 x 200
Weergave kleur: zwart, wit
Grijsniveau: 2
Stroomverbruik vernieuwen: 26.4mW (typ.)
Stroomverbruik in stand-by: <0,017 mW
Kijkhoek:> 170 °

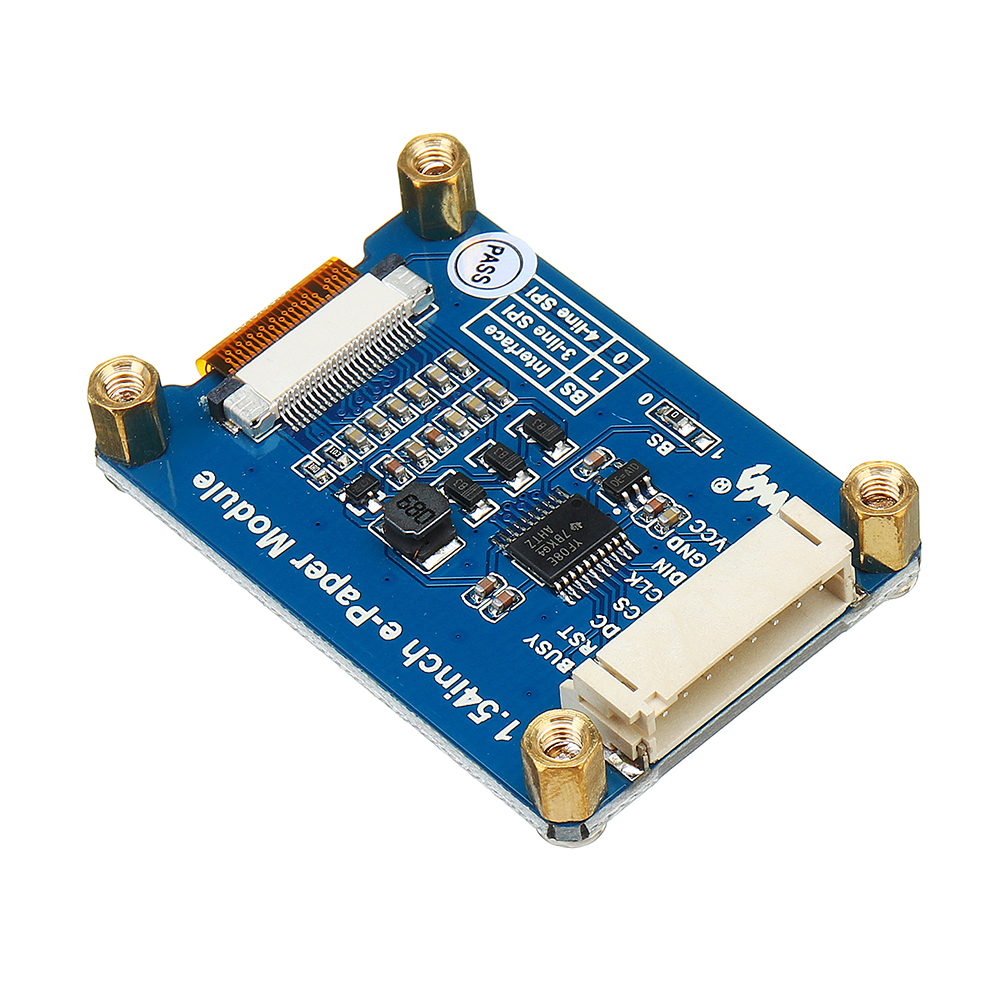

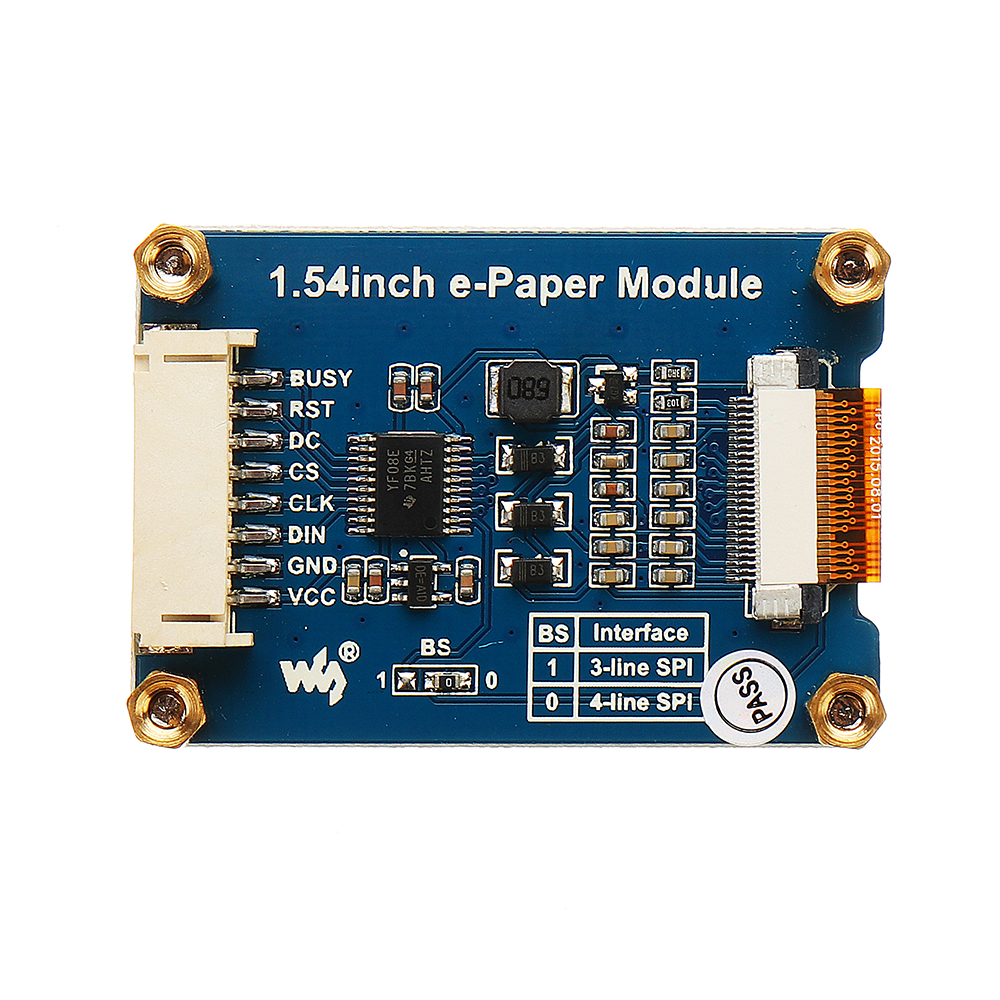

Interface beschrijving:
VCC: 3,3V
GND: GND
DIN: SPI-communicatie MOSI-pin
CLK: SPI-communicatie SCK-pen
CS: SPI-chipselectiepen (Active laag)
DC: Data / command control pin (hoog niveau betekent data, laag niveau betekent commando)
RST: externe resetpin (low level reset)
BEZIG: bezet-statusuitgangspin (laag niveau betekent bezet)
Pakket bestaat uit:

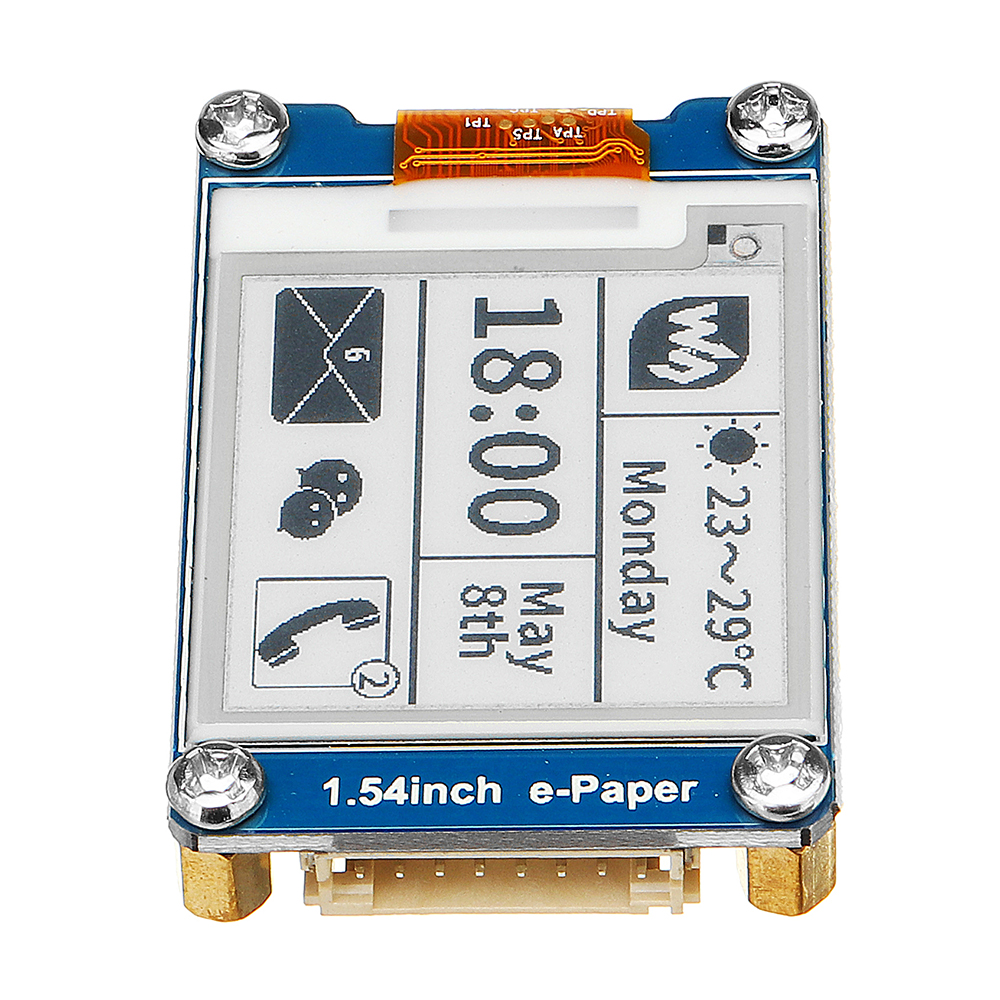

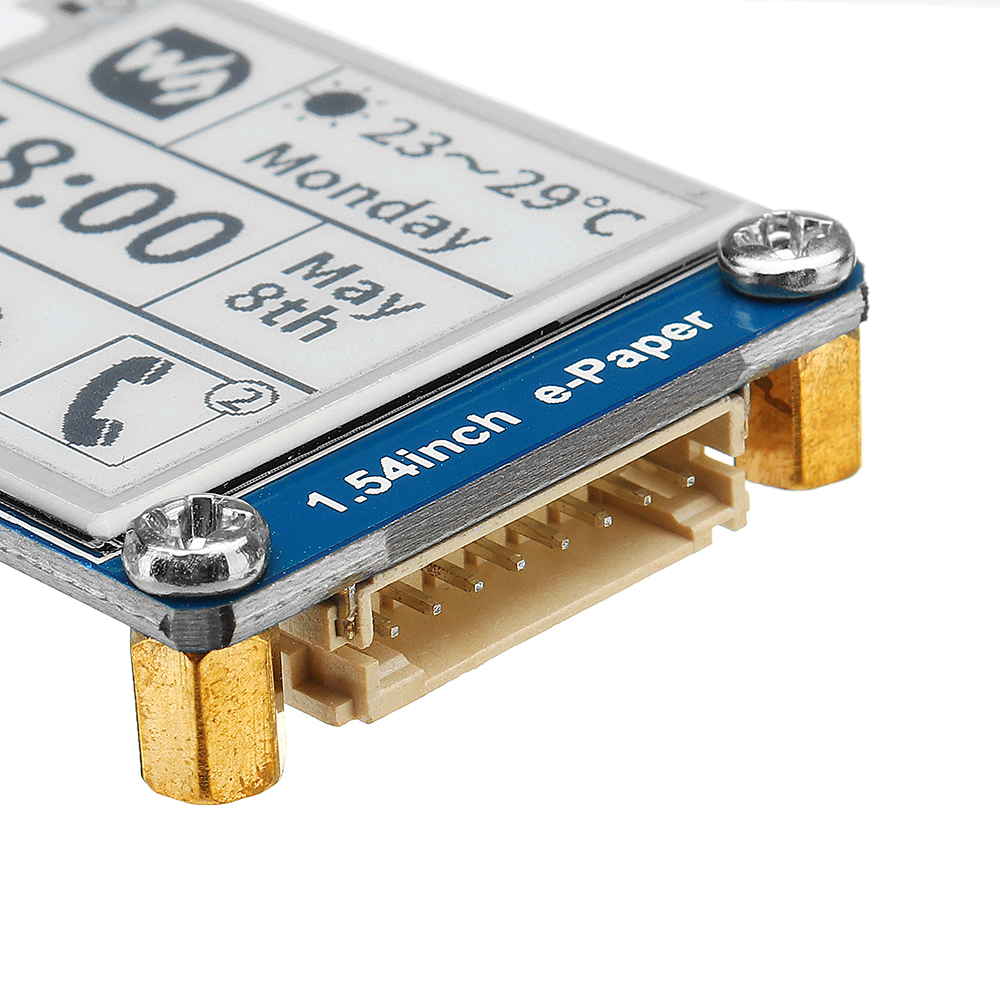

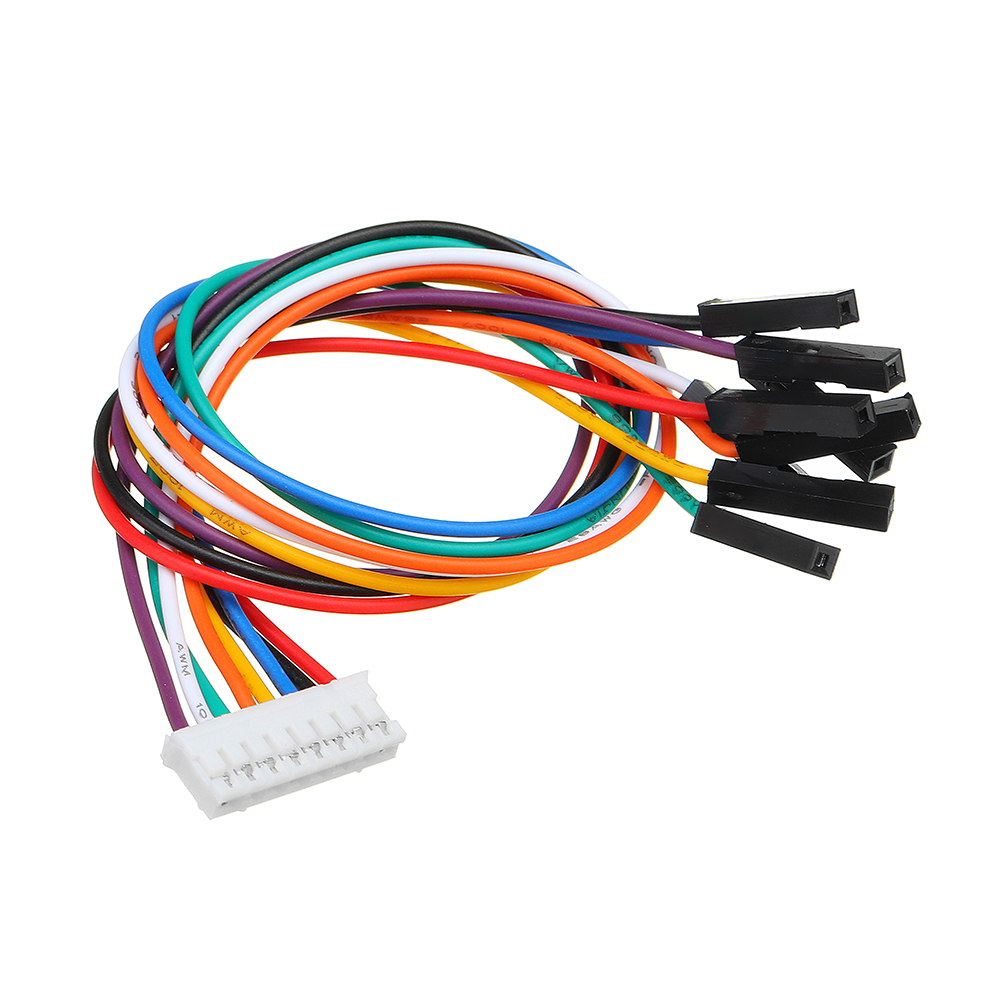

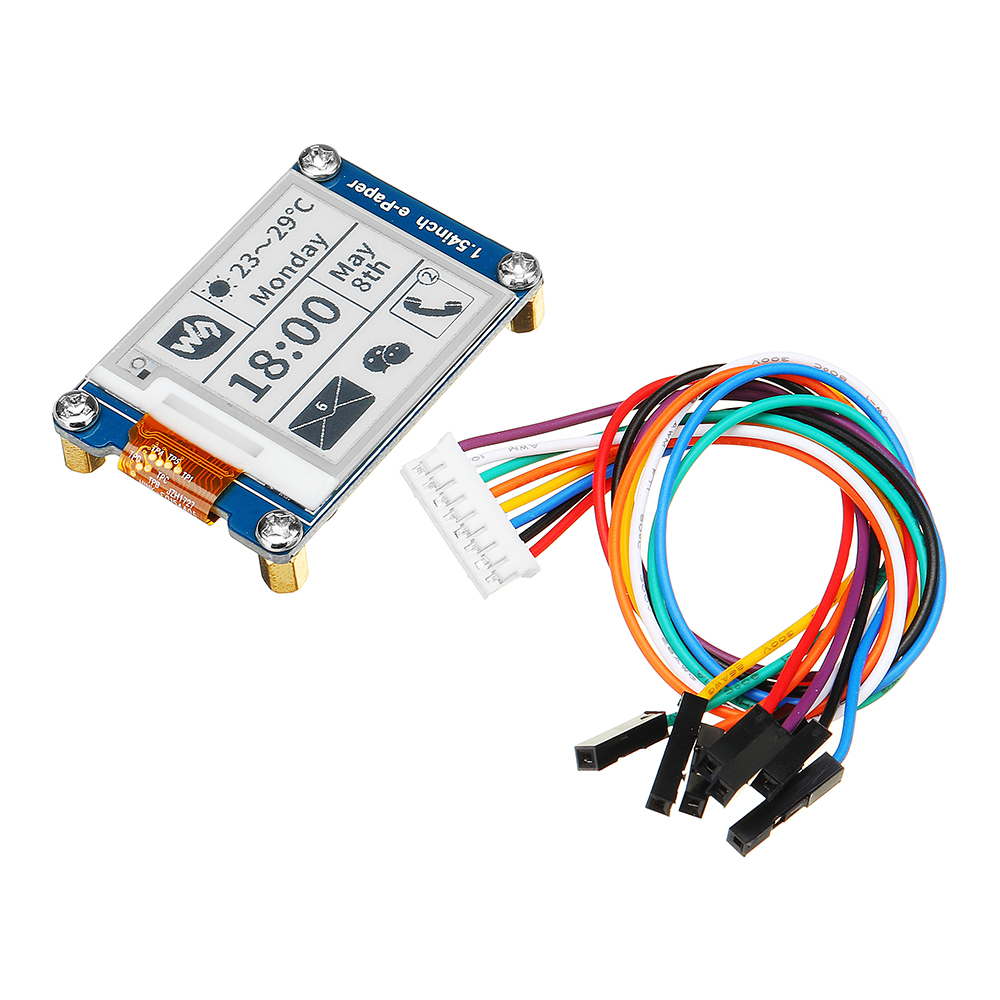

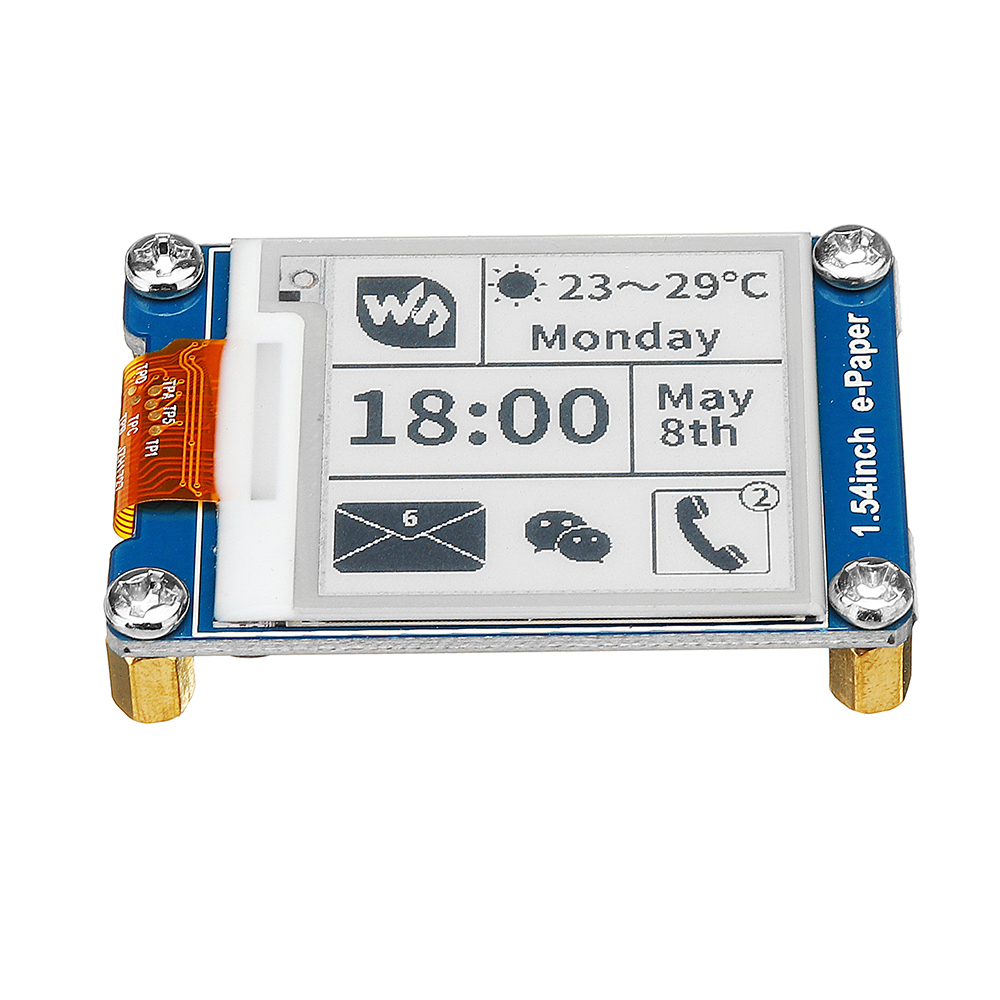

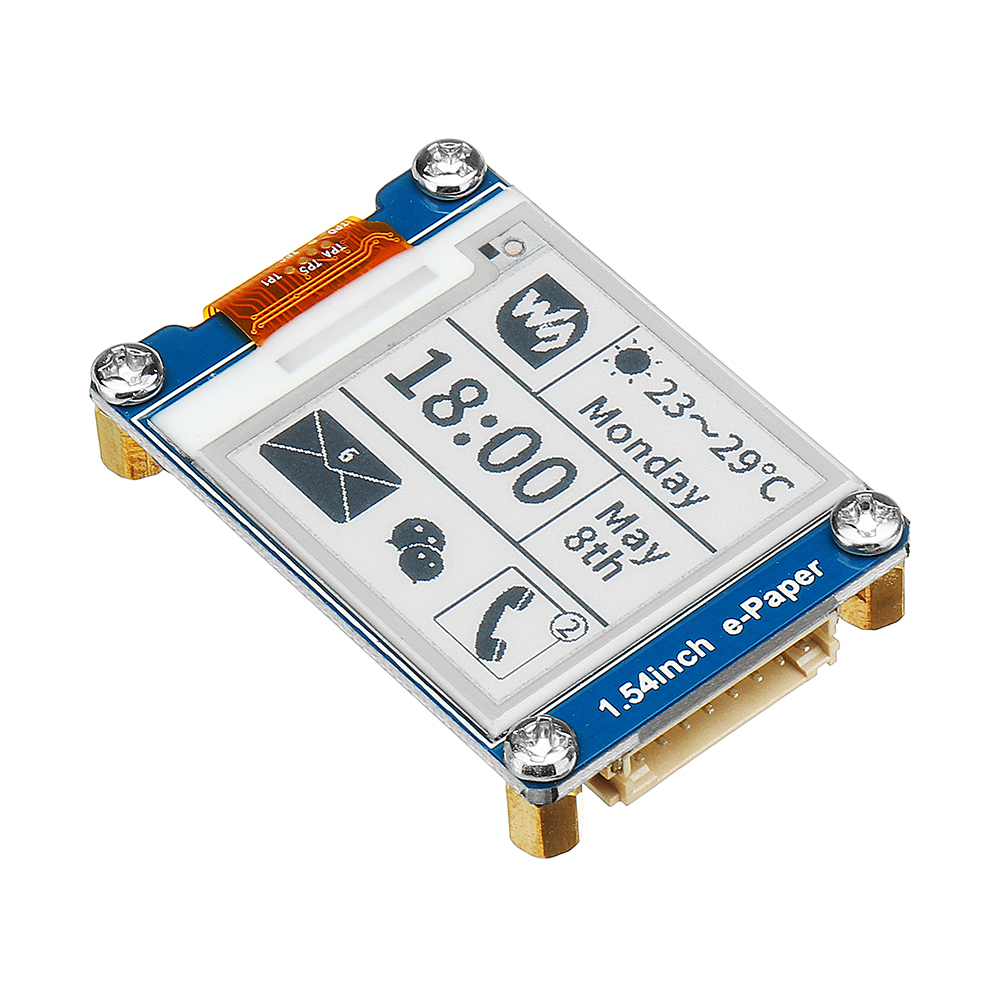

1 x 1,54 inch e-Paper Module 1 x kabel
Beschrijving:
1. Vernieuwingstijd: dit verwijst naar de globale verversingstijd, dat wil zeggen, de tijd die nodig is om elk beeldframe te verversen; Als het inktscherm zelf gedeeltelijke vernieuwing ondersteunt, is de gedeeltelijke vernieuwingstijd ongeveer 0,3 seconden.
Pakket bestaat uit:
1 x 1,54 inch e-Paper Module
