Voorzien zijn van:
Voorzien zijn van:

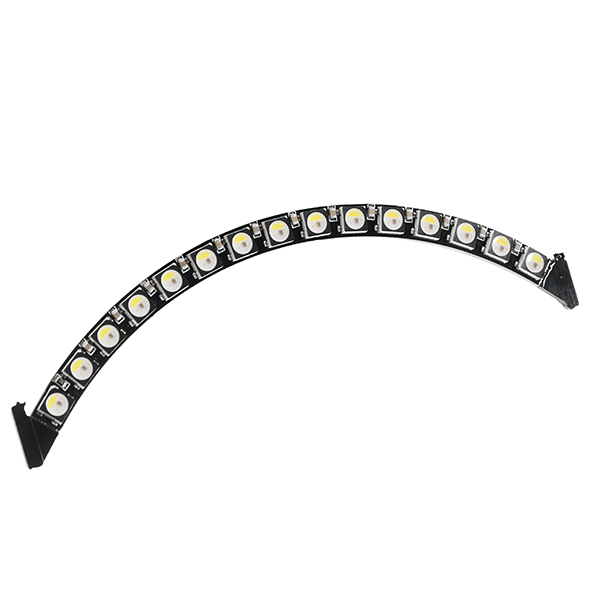

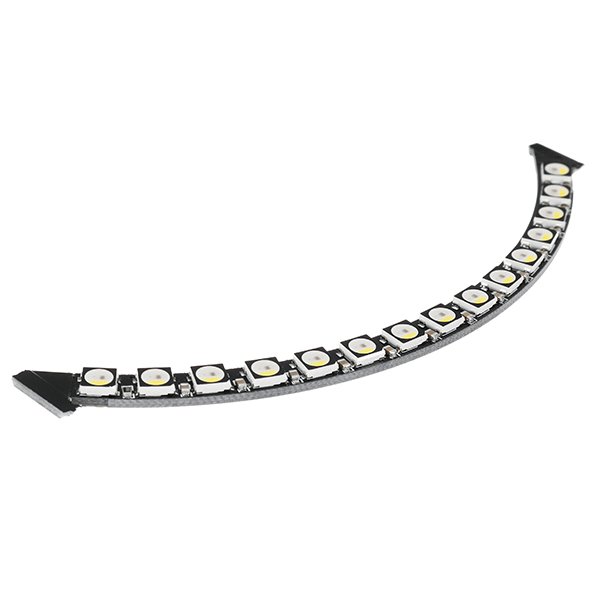

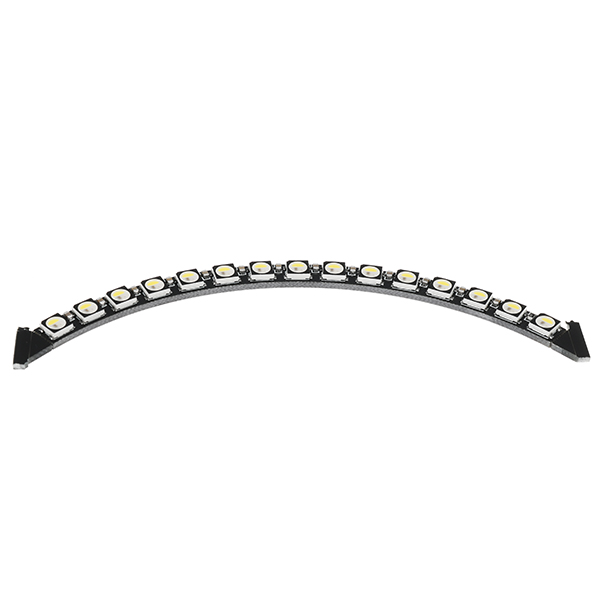

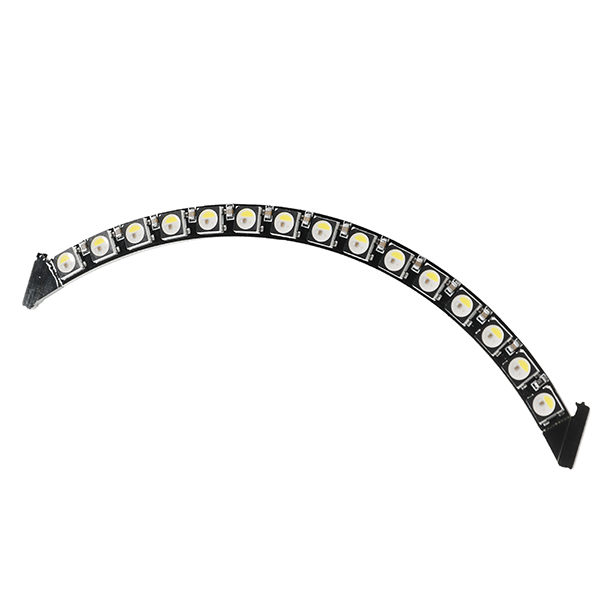

1). Dit is de NeoPixel 1/4 60 LED-ring in natuurlijk wit.

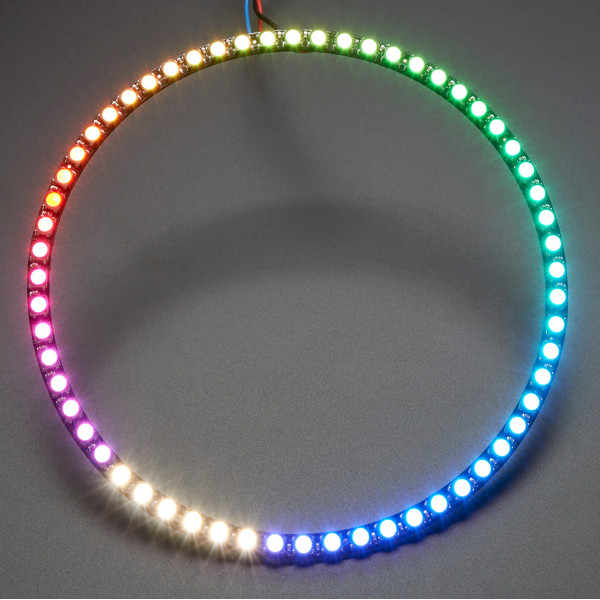

2). Met vier hiervan kunt u een enorme ring maken met 60 ultraheldere slimme LED's in een cirkel met een diameter van 6,2 inch. Met een kwart ring kunt u ze samen solderen.
3). De ringen zijn 'chainable' - verbind de uitgangspunt van de ene naar de ingangsspeld van een andere. Gebruik slechts één microcontroller pin om zoveel mogelijk te bedienen! Elke LED is adresseerbaar, aangezien de driver chip in de LED staat. Elk heeft een constante stroomsnelheid van ~ 18mA, zodat de kleur zeer consistent blijft, zelfs als de spanning varieert en er geen externe stootweerstanden nodig zijn om het ontwerp slank te maken. Zet het met 5VDC.
4). Kan worden gecontroleerd met 8-bits PWM per kanaal (8 x 4 kanalen = 32-bits kleur algemeen).

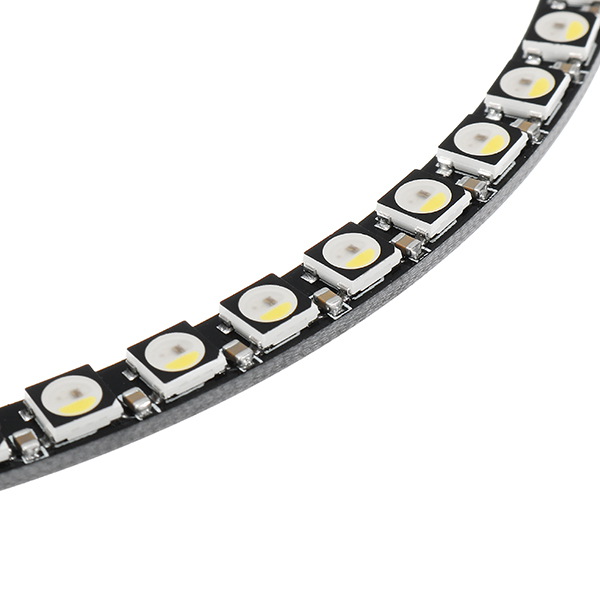

5). NeoPixels zijn LED's van 5050-formaat met een ingebouwde microcontroller in de LED. U kunt de helderheid en kleur van elke R / G / B / W instellen met 8-bits PWM precisie (dus 32-bits kleur per pixel). De LED's worden gecontroleerd door shift registers en er zijn slechts 1 digitale uitgangspunt nodig om gegevens naar beneden te sturen. De PWM is ingebouwd in elke LED-chip, zodra u de kleur hebt ingesteld die u niet meer kunt praten met de ring en het blijft PWM alle LED's voor u.
Beschrijving:
Buitenste diameter van de volledige cirkel (vier samengevoegd): 157mm / 6.2 "
Binnenste diameter van de volledige cirkel (vier samengevoegd): 145mm / 5,7 "
Dikte: 3,25 mm / 0,13 "
Gewicht van een afzonderlijk kwartaal: 4.1g
Lijn de vier stukken bij elkaar en sluit alle GND en 5V pennen samen zoals hierboven aangegeven. Dan voor drie van de vier stukken soldeer DIN naar DOUT. De overige DIN is de invoerpen voor de gehele ring.
Pakket bestaat uit:
10 x LED-bord (bevat een kwart ring)
Display module, alleen ter referentie!
