Omschrijving:

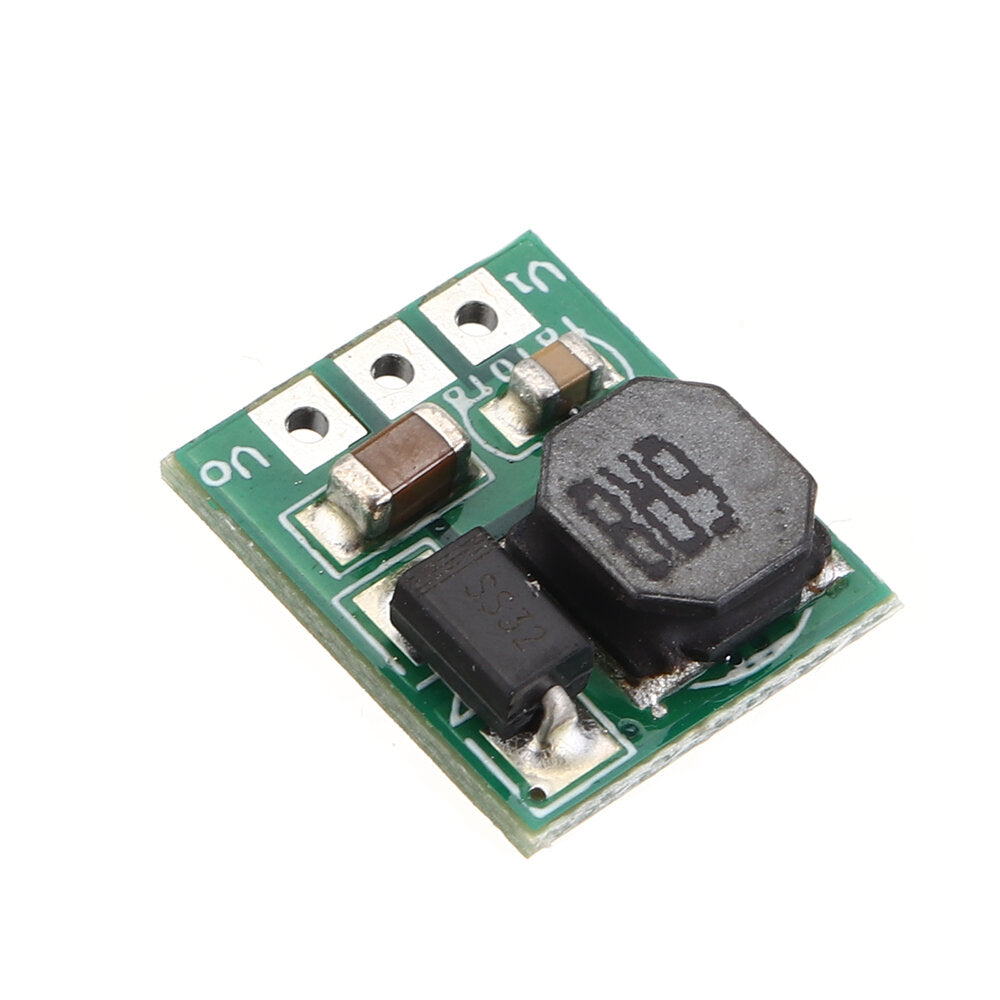

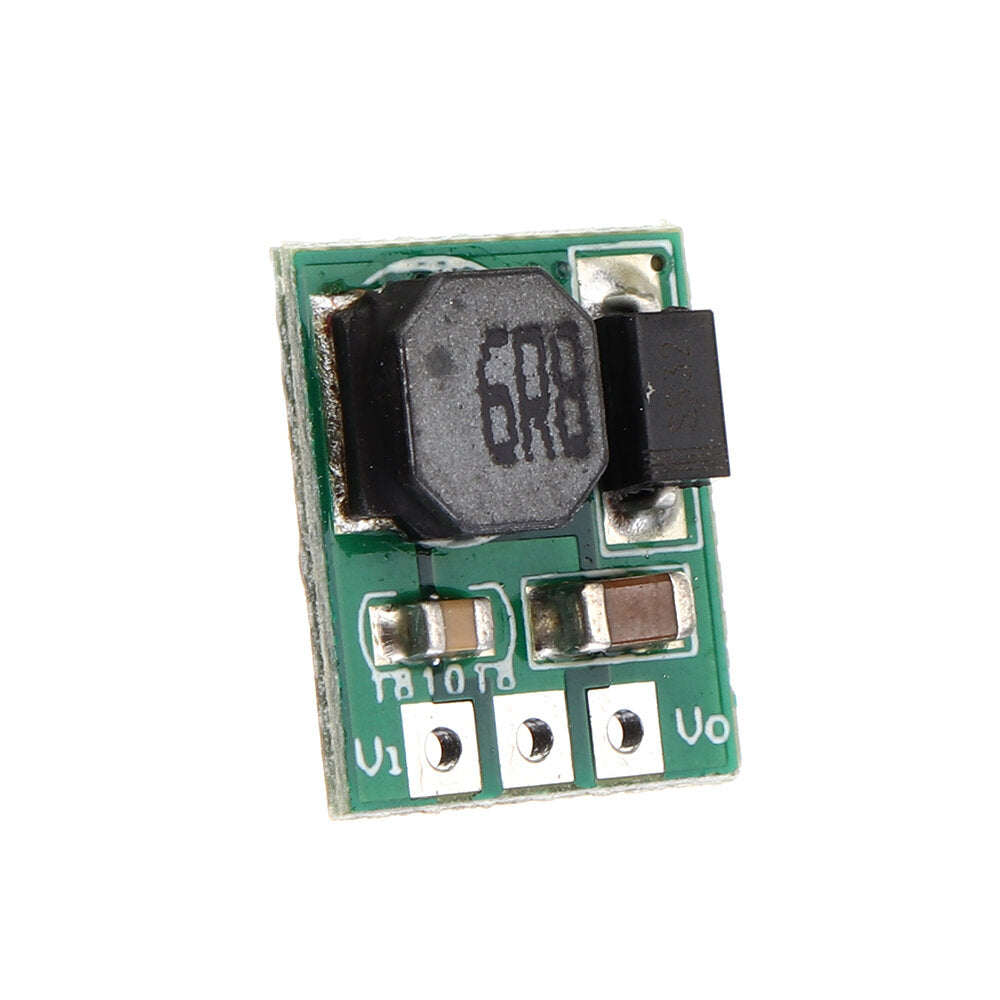

DC DC Boost Converter Module werkfrequentie 1 MHZ.
Tot 94% efficiëntie (gewoonlijk is 84% -91%)
Ruststroom: 0.19MA.
Bedrijfstemperatuurbereik: -40 ~ + 85 graden Celsius
Opslag temperatuurbereik: -65 ~ + 150 graden Celsius

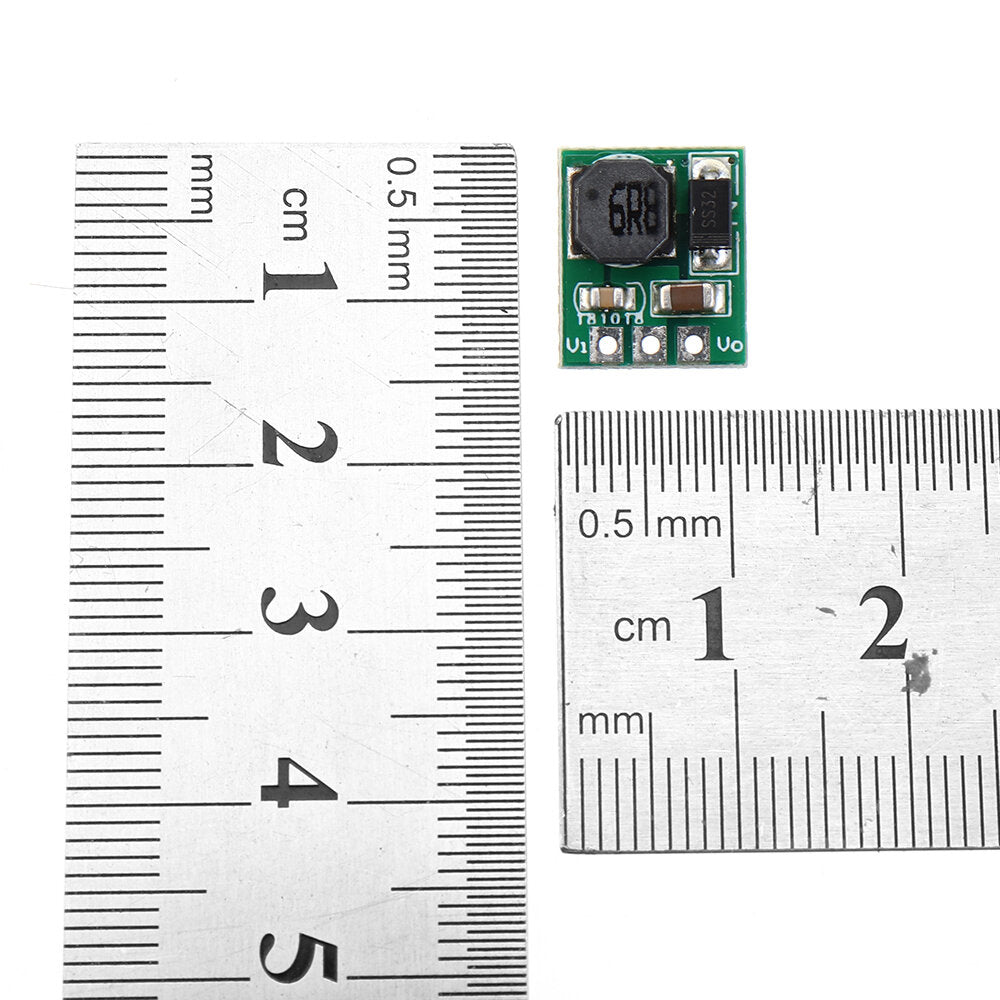

Afmetingen: 13 x 11 x 5,2 mm (ultrakleine en ultradunne)
Gewicht: 1 g (ultralicht)
Bescherming:
Over huidige bescherming (OCP)
Overspanningsbeveiliging (OVP)
Kortsluitbeveiliging (SCP)
Overtemperatuurbeveiliging (OTP)

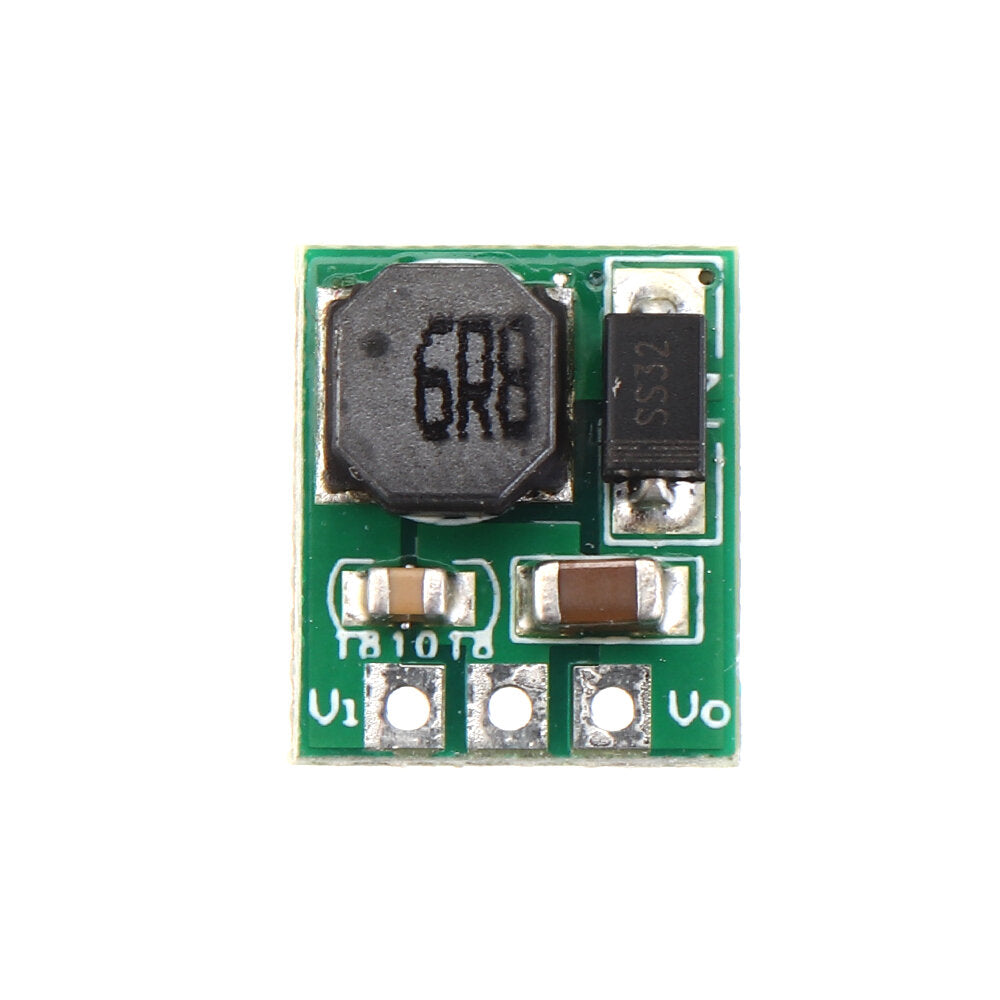

Pin beschrijving:
VI: Input positief (+)
GND: input en output negatief (GND / -)
VO: output positief (+)
Uitgang 3,7 V:
Ingangsspanning: DC 2.6 ~ 4.5V, output: DC 5V ± 3%
Maximale output: 5V / 1200MA (zie onderstaande tabel voor details)
| Ingangsspanning | Invoerstroom | Uitgangsspanning | Uitgangsstroom |
| 2.8V | 1.52A | 3.7V | 0.95A |
| 3V | 1.52A | 3.7V | 1.00A |
| 3.3W | 1.55A | 3.7W | 1.20A |
Toepassingen:
Batterijgevoede apparatuur
Instrumentatie, multimeter
Kleine krachtmotoren
PTZ-camera webcam
IP camera
Speelgoedautoboot
Modelvliegtuigen
powerbank
LED verlichting
Wifi router
PLC RS485-apparaten
Voedingsapparatuur voor lithiumbatterijen
Aandacht:
Dit is een DC-DC spanningsomvormermodule, moet worden opgemerkt bij gebruik van:
1. Ingangsspanning mag niet hoger zijn dan het maximale ingangsbereik
2. Het uitgangsvermogen kan gedurende lange tijd niet groter zijn dan de maximale belasting
3. Het ingangsvermogen moet groter zijn dan het uitgangsvermogen, vanwege het stroomverbruik van de module zelf
Vraag en antwoord:
V: Waarom is de uitgangsspanning lager dan de nominale spanning?
A: De voedingsspanning is te laag. Test de ingangsspanning met een multimeter, op dit moment is de ingangsspanning erg laag
Pakket bestaat uit:
10 x 6W mini 2.8-3.3V naar 3.7V Boost Voltage Regulator Module
