Afmeting: 40 * 55 * 1 mm (lengte * breedte * hoogte)
Ingangsspanning: DC 3-6V

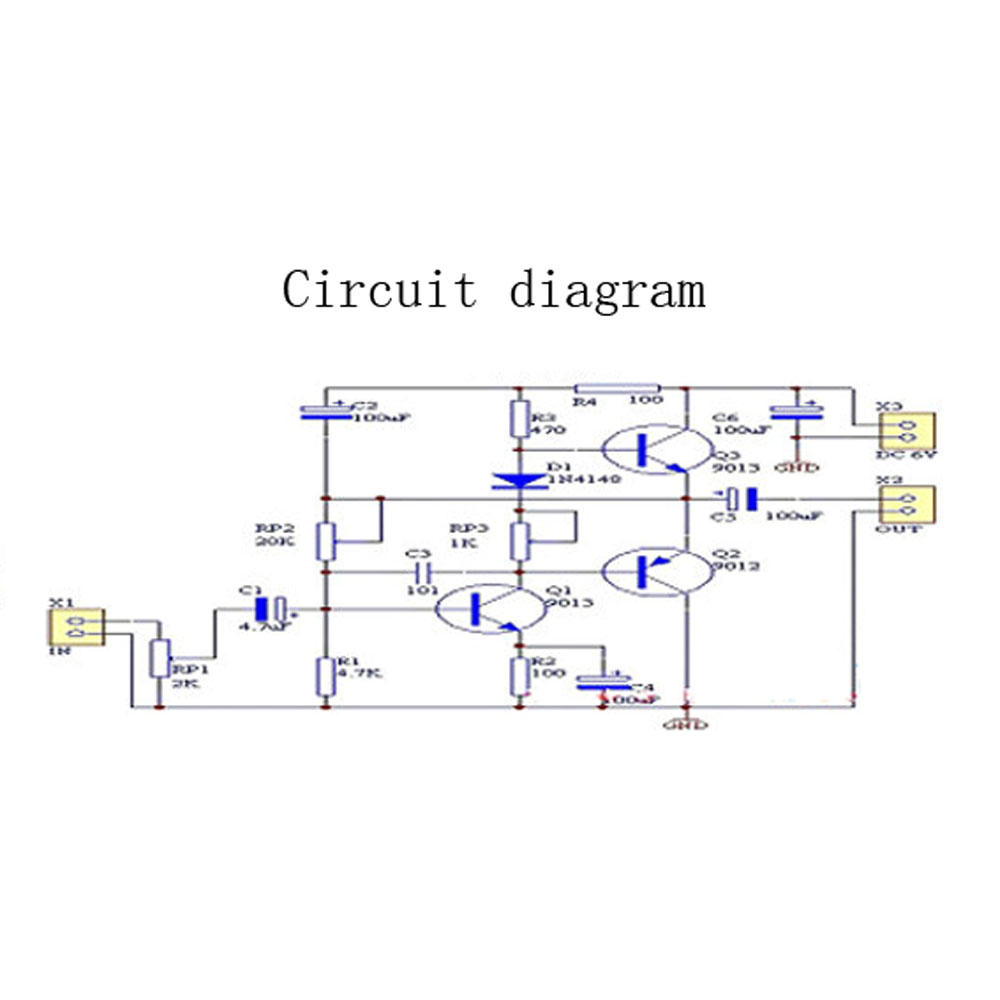

Beschrijving van het circuit:
1. Q1 is de excitatieversterker, die de eindtrap van de eindversterker voldoende push-signalen geeft.
2. R1 en RP2 zijn de bias van Q1.
3. Voor de R3-, D1- en RP3-serieschakelingen zorgt bias ervoor dat de Q3 statisch in een micro-geleidende staat is om crossover-vervorming te elimineren.
4. C3 is een antivibratiecondensator voor het elimineren van stroompieken.
5. Q2 en Q3 zijn complementaire symmetrische push-pull eindversterkers, die een eindtrap van de vermogensversterker vormen.
6. C2, R4 samenstelling bootstrap circuit, R4 is stroombegrenzende weerstand.
Foutopsporing circuit:
Sluit de DC 3-6V voeding aan en pas RP2 aan zodat de middelpuntspanning van Q2 en Q3 gelijk is aan de voedingsspanning.

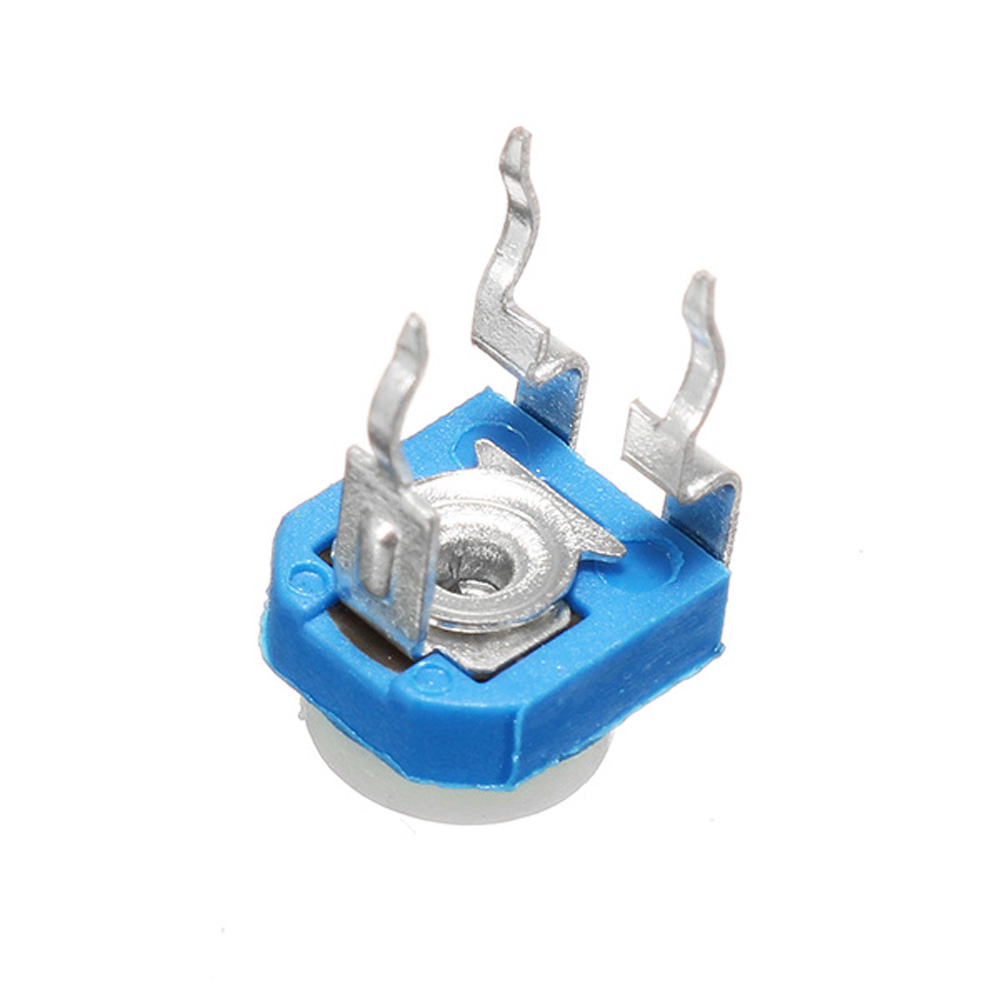

Pas RP3 zo aan dat de ruststroom van de eindtrap van de versterker 5-8 RP2 en RP3 is, zodat beide parameters de bovenstaande waarden bereiken!
Lassen stap:

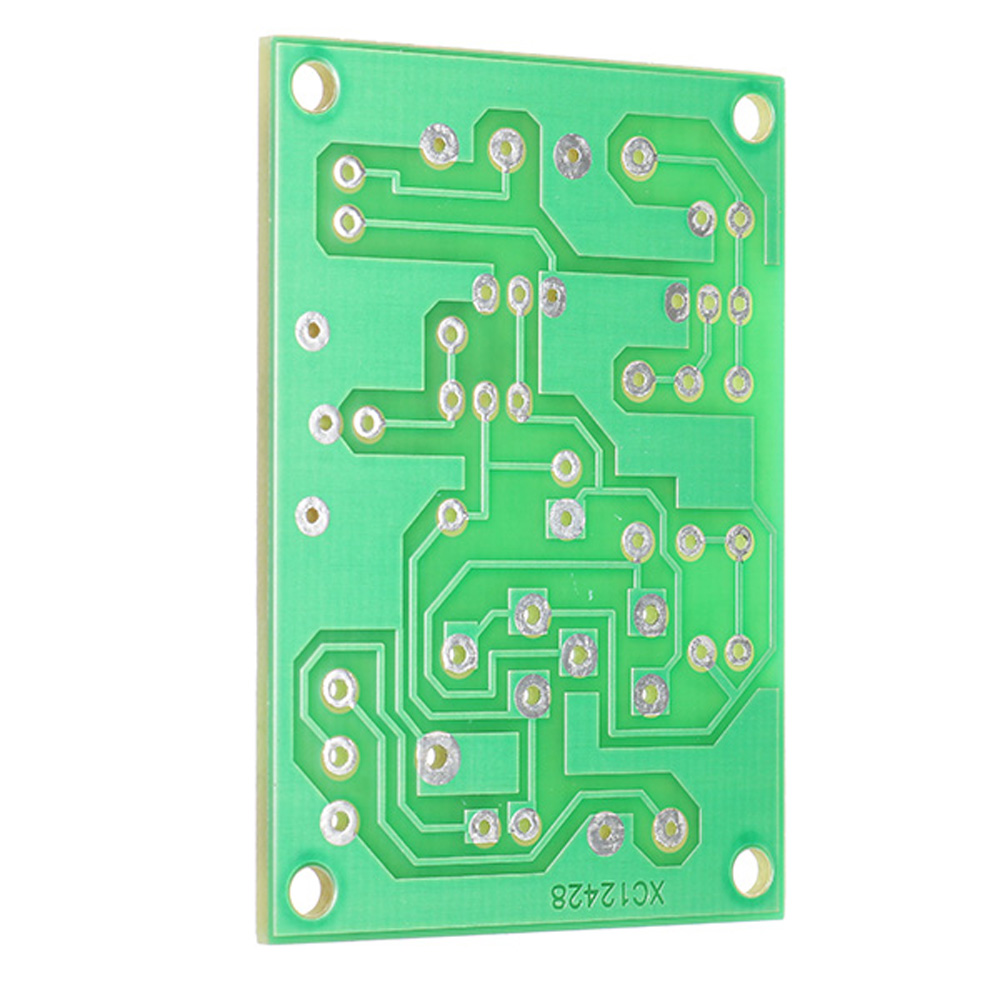

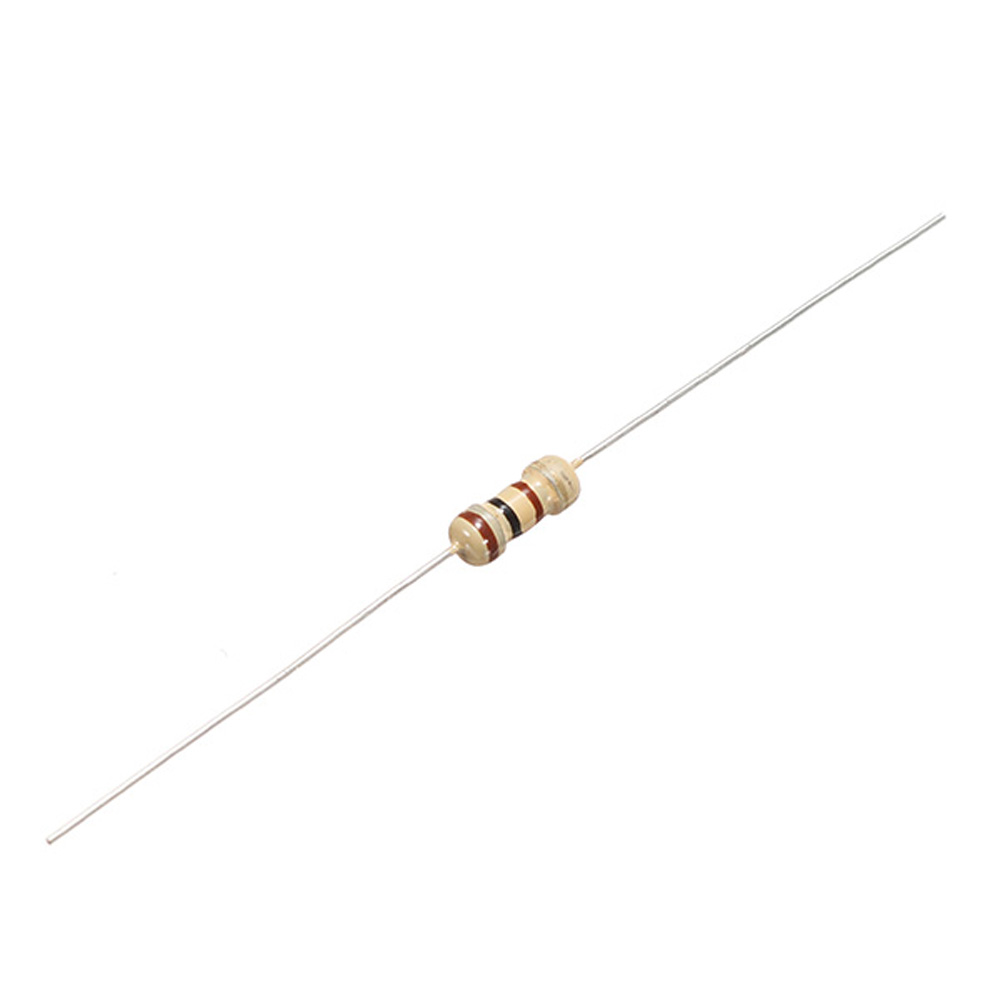

1. Eerst lasweerstand en zenerdiode. Houd het bord zo dicht mogelijk bij de hand.

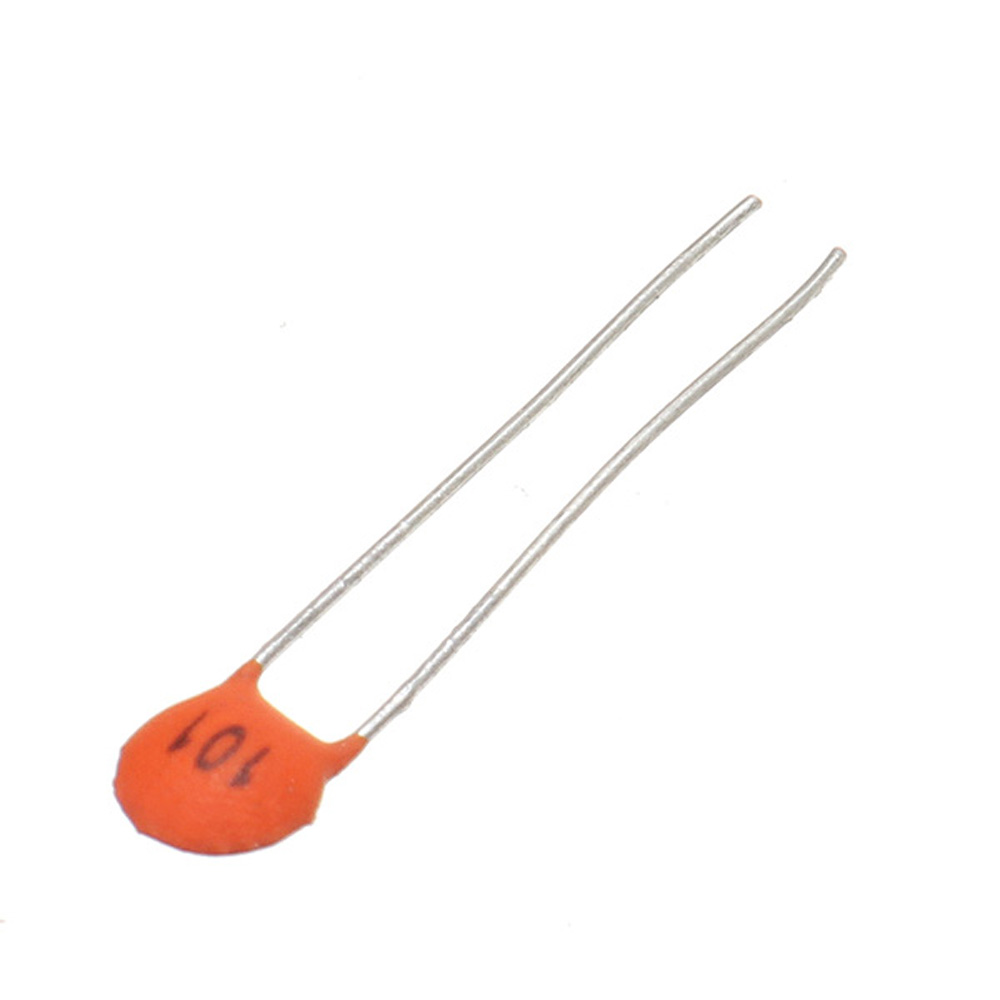

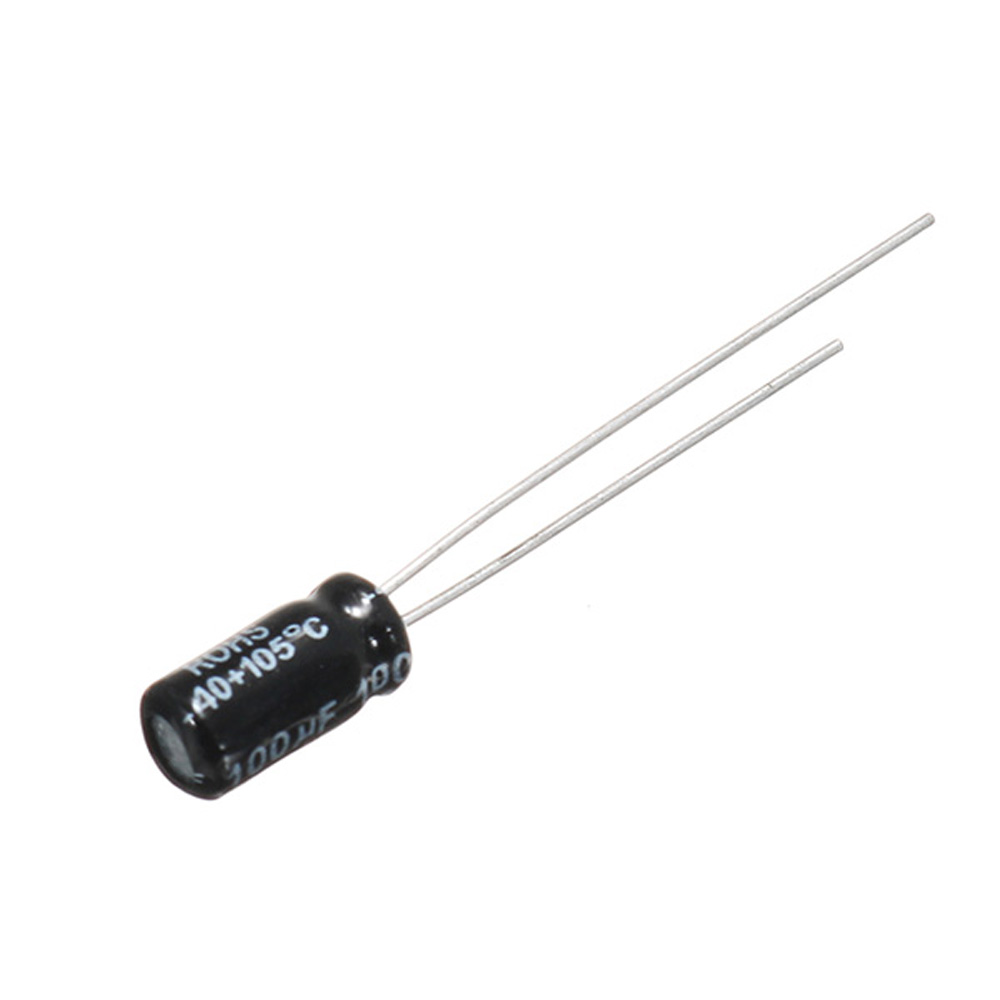

2. Las vervolgens de capaciteit van de triode-condensator. Gelaste condensatoren en triodes worden gebruikt om aandacht te schenken aan de polariteit.

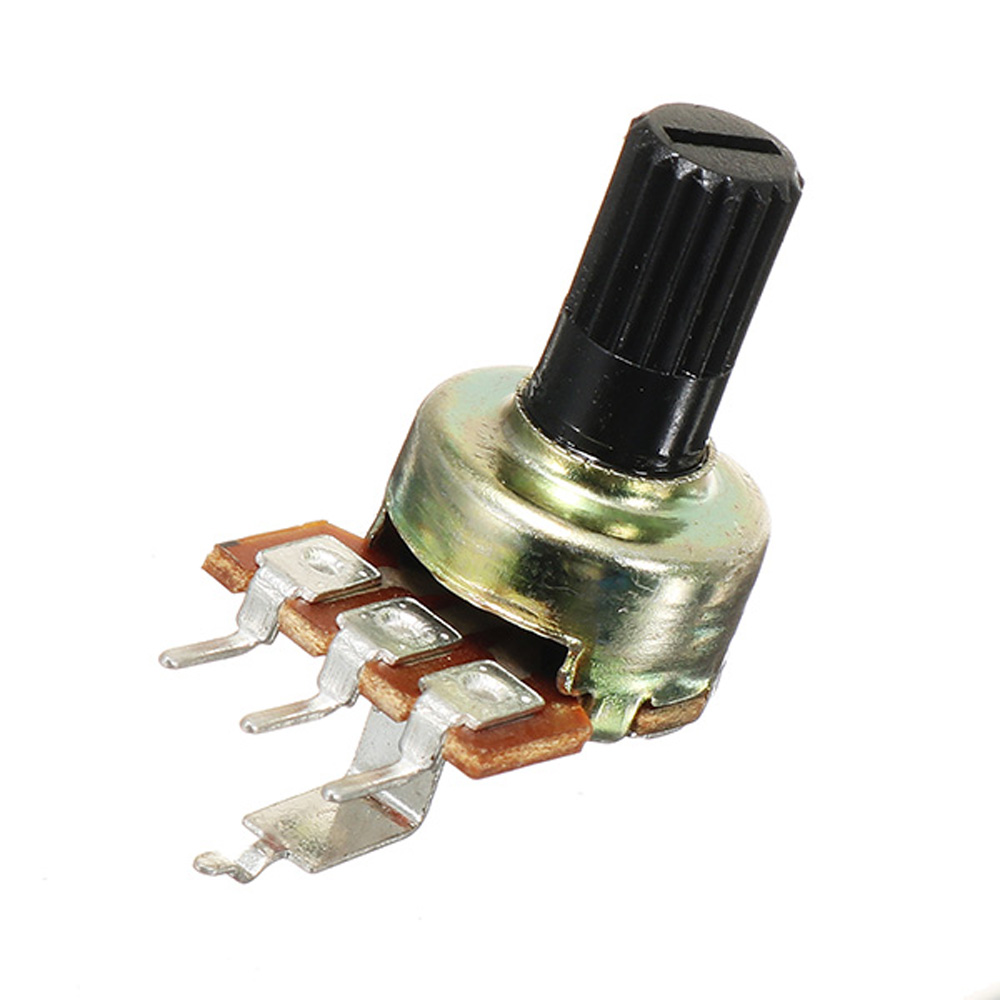

3. De derde stap lassen twee instelbare weerstanden, een volume potentiometer.

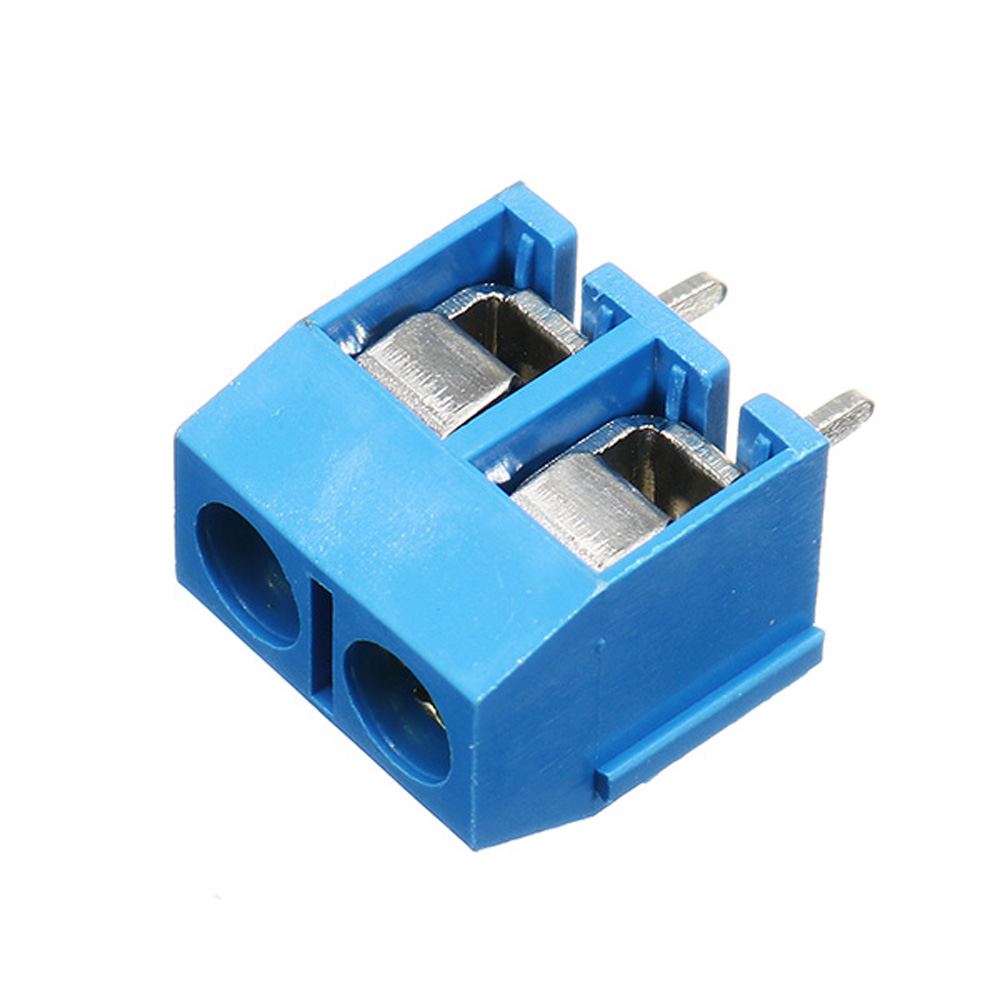

4. Las ten slotte de drie aansluitklemmen in.
Pakket inbegrepen:

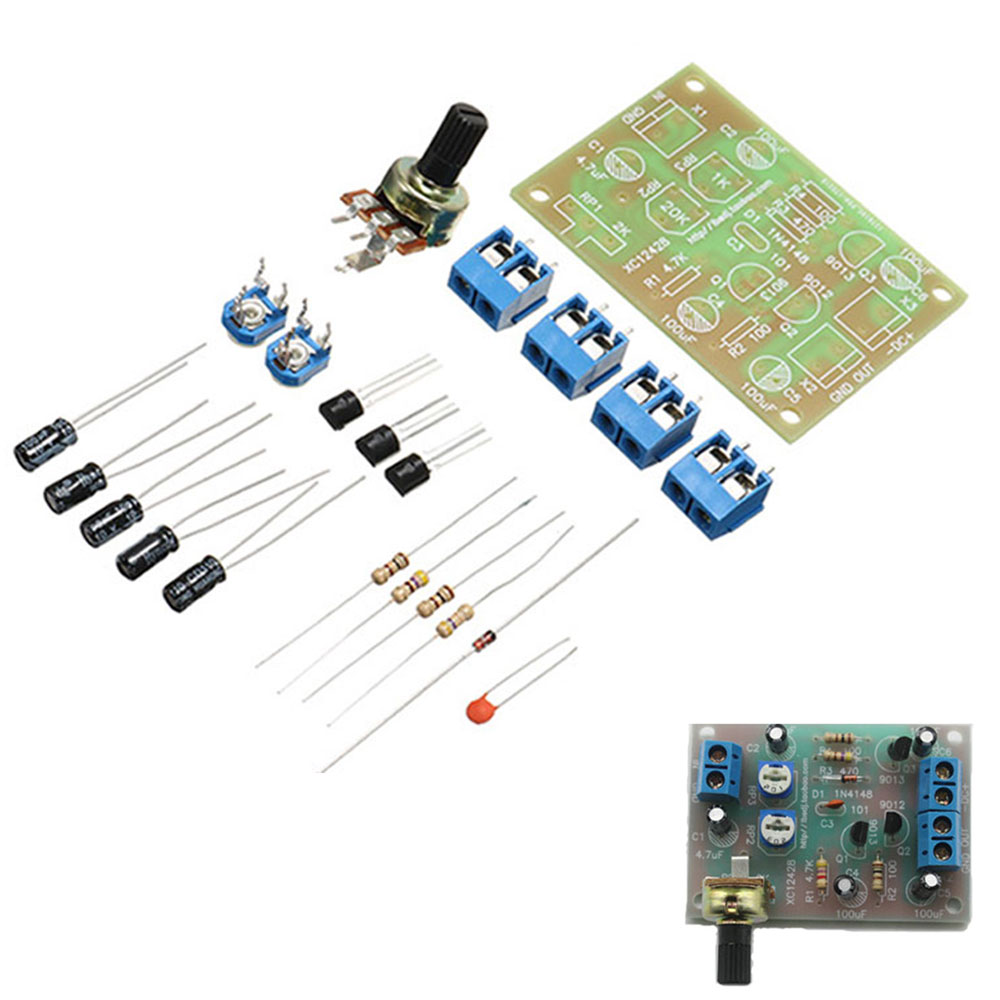

10 X DIY OTL discrete component circuit eindversterker kits
