Beschrijving:

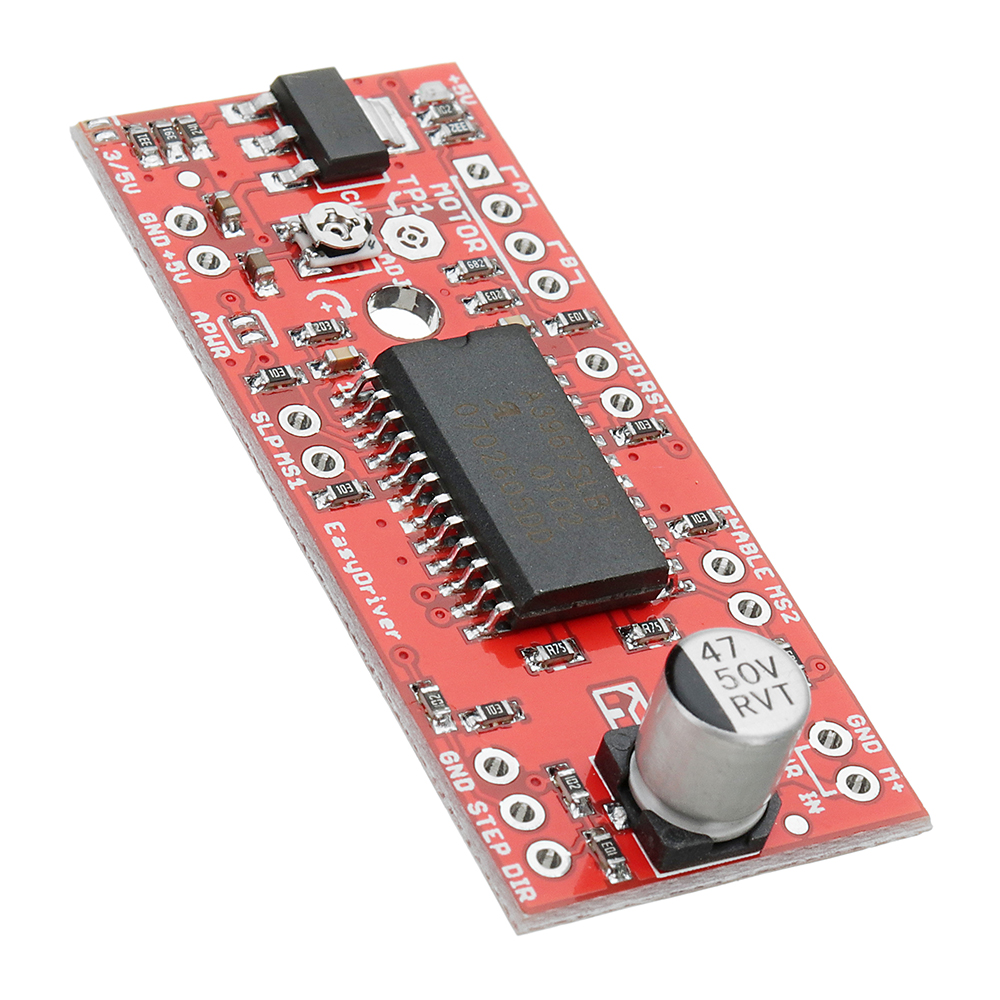

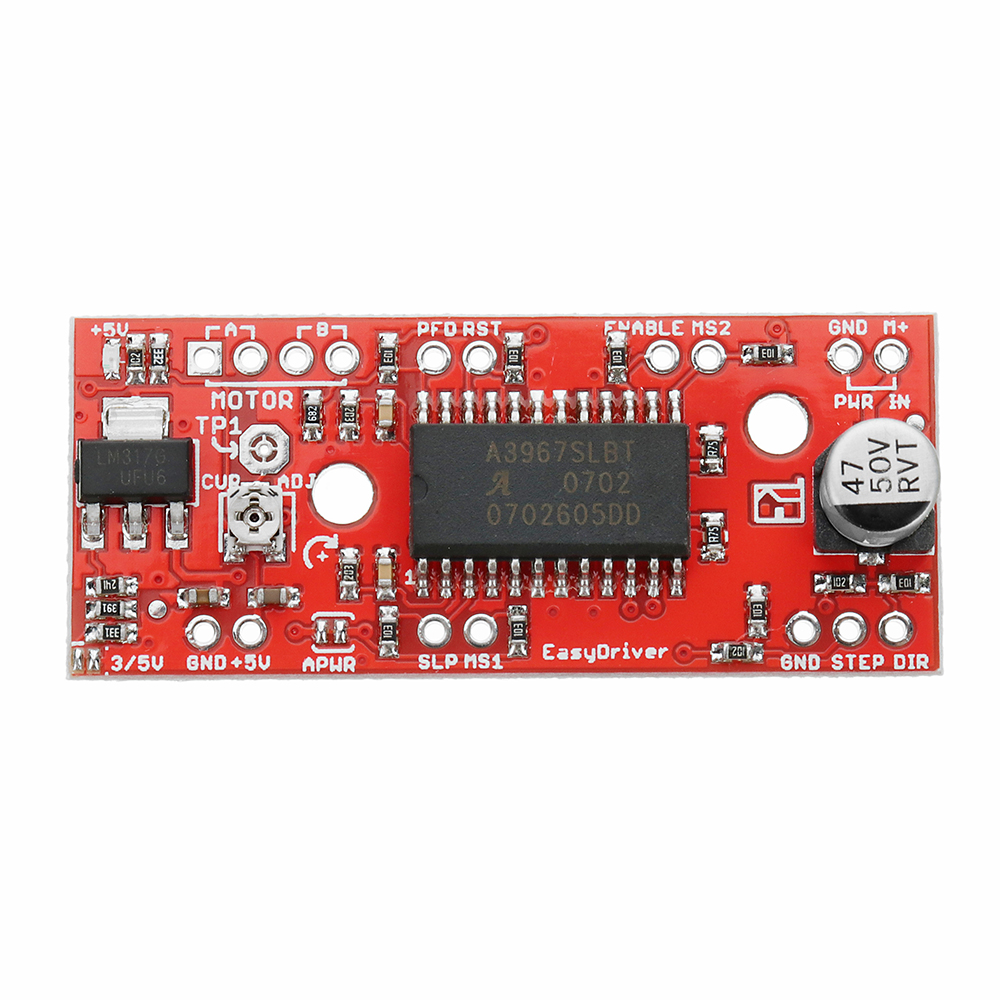

1. De EasyDriver is een eenvoudig te gebruiken stappenmotorstuurprogramma, compatibel met alles dat een digitale 0V tot 5V puls kan afgeven. (of 0V tot 3,3V puls als u SJ2 gesoldeerd op de EasyDriver soldeert)
2. EasyDriver vereist een voeding van 7V tot 30V om de motor van stroom te voorzien en kan elke spanning van de stappenmotor voeden.
3. De EasyDriver heeft een ingebouwde spanningsregelaar voor de digitale interface die kan worden ingesteld op 5V of 3,3V. Sluit een 4-draads stappenmotor en een microcontroller aan en je hebt precisiemotorbesturing! EasyDriver stuurt bipolaire motoren en motoren bedraad als bipolair. Dwz 4, 6 of 8 draad stappenmotoren.
2. EasyDriver vereist een voeding van 7V tot 30V om de motor van stroom te voorzien en kan elke spanning van de stappenmotor voeden.
3. De EasyDriver heeft een ingebouwde spanningsregelaar voor de digitale interface die kan worden ingesteld op 5V of 3,3V. Sluit een 4-draads stappenmotor en een microcontroller aan en je hebt precisiemotorbesturing! EasyDriver stuurt bipolaire motoren en motoren bedraad als bipolair. Dwz 4, 6 of 8 draad stappenmotoren.
4. Het biedt veel meer flexibiliteit en controle over uw stappenmotor in vergelijking met oudere versies. De microstep selecteer (MS1 en MS2) pinnen van de A3967 zijn uitgebroken waardoor aanpassingen aan de microstepping resolutie mogelijk zijn. De slaap- en vrijgavepinnen zijn ook uitgebroken voor verdere controle.cjmcu gemaakt.
Kenmerken:
1. MS1- en MS2-pins zijn uitgebroken om de microstepping-resolutie te wijzigen in volledige, halve, kwart en achtste stappen (standaard naar de achtste)
2. Compatibel met 4, 6 en 8 draad stappenmotoren van elk voltage
3. Instelbare stroomregeling van 150mA / fase tot 750mA / fase
4. Voedingsbereik van 7V tot 30V. Hoe hoger de spanning, hoe hoger het koppel bij hoge snelheden
5. Distributiepen, niet gelast, deze module is open source
Notitie:
Verbind of ontkoppel een motor niet terwijl de aandrijving is ingeschakeld. Dit zal permanente schade aan de A3967 IC veroorzaken.
Chipgegevens: http://www.alldatasheetcn.com/datasheet-pdf/pdf/83571/ALLEGRO/A3967.html
Chipgegevens: http://www.alldatasheetcn.com/datasheet-pdf/pdf/83571/ALLEGRO/A3967.html
Pakket inbegrepen:

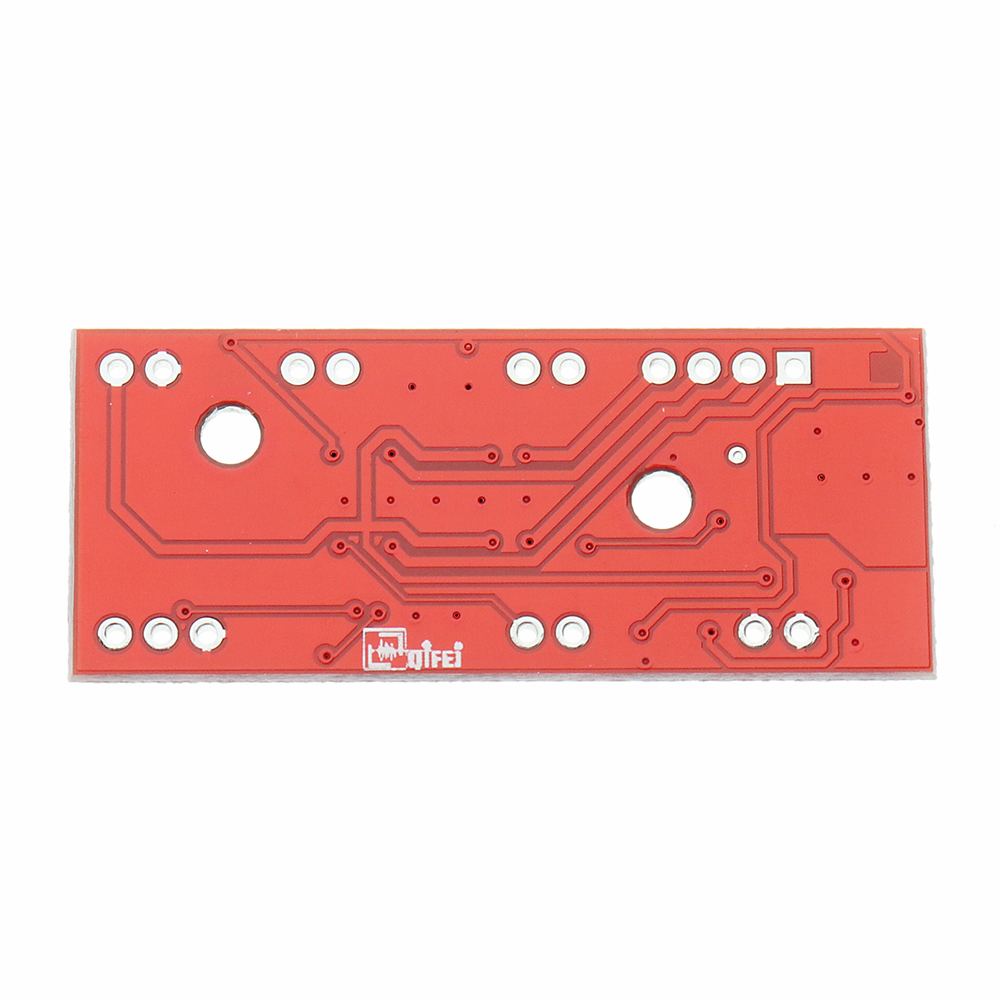

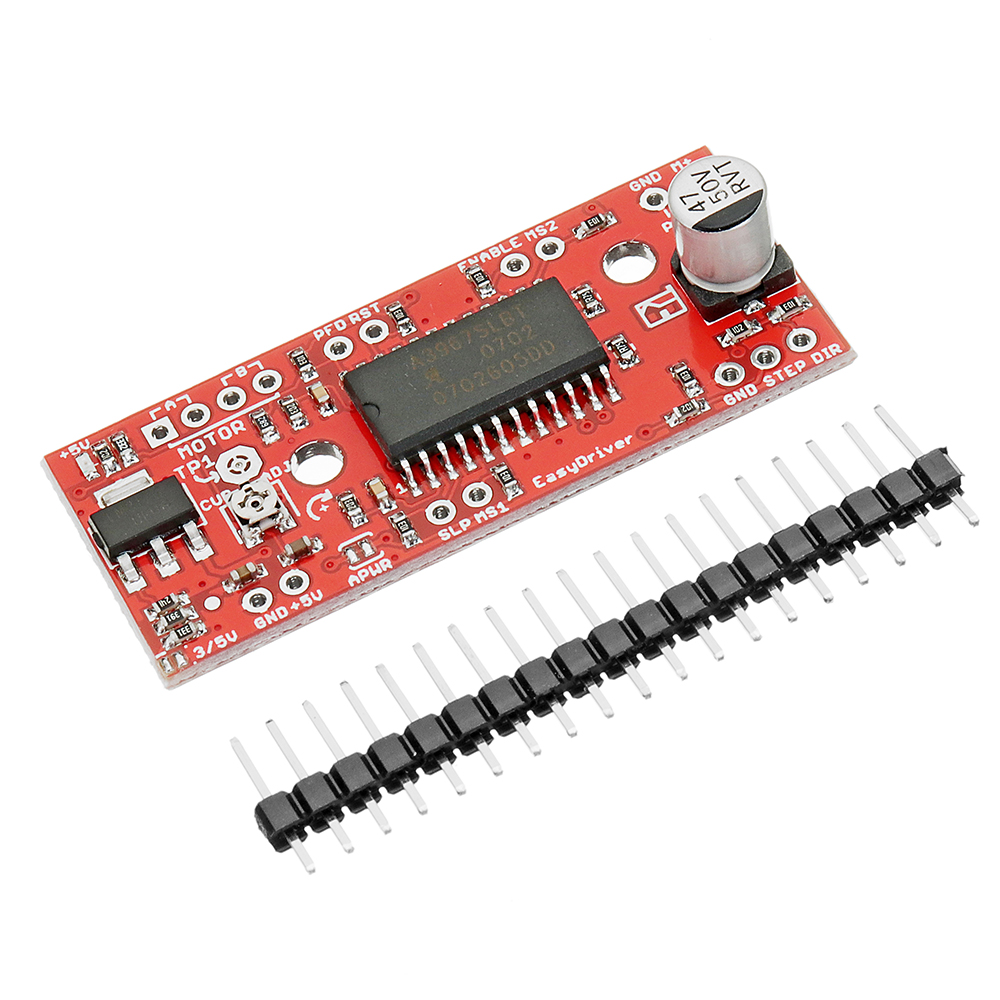

10 X A3967 eenvoudige driver stappenmotor driverprint
