Parameter:
Ingangsspanning: DC 9V-24V
Uitgangsspanning: DC 9V-24V
Laadvermogen: 30W
Laadstroom: 3A
Standby-stroom: 10mA
Stroomverbruik in stand-by: 0,1 W
Werkomgevingstemperatuur: -20 ° C-65 ° C

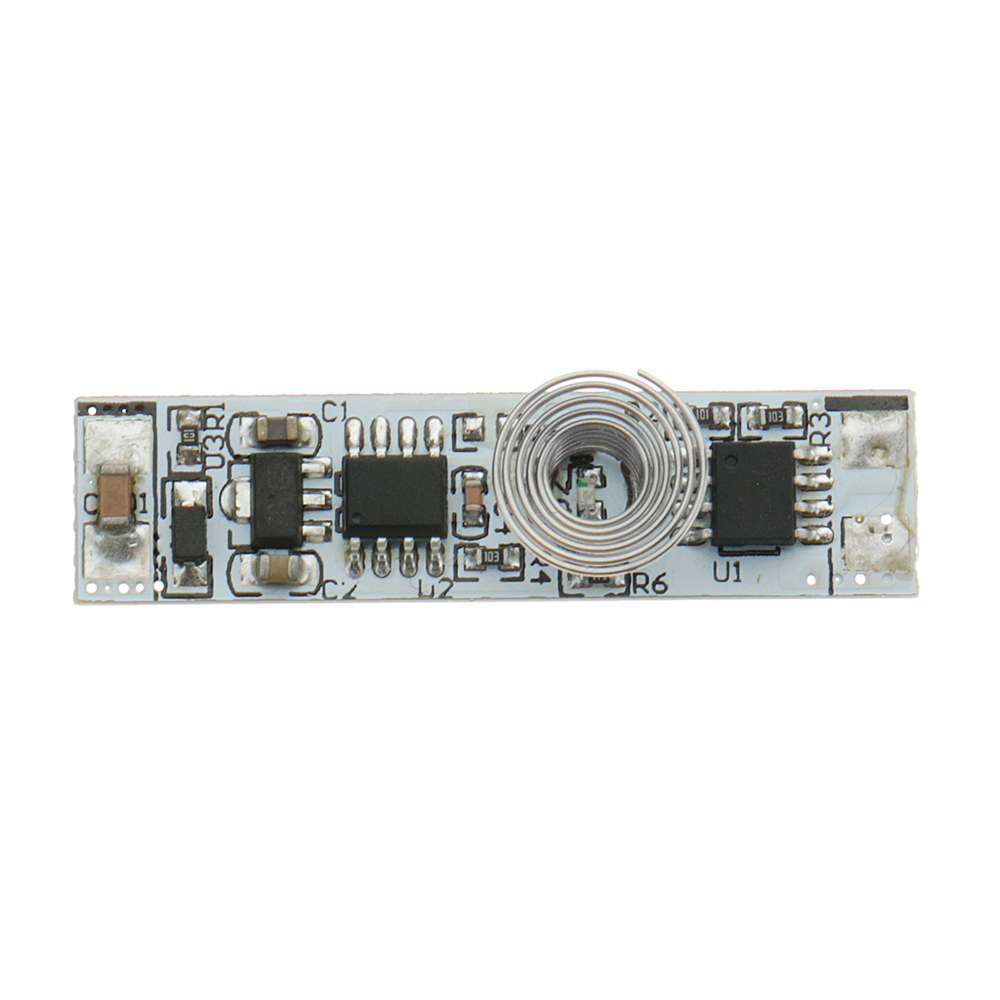

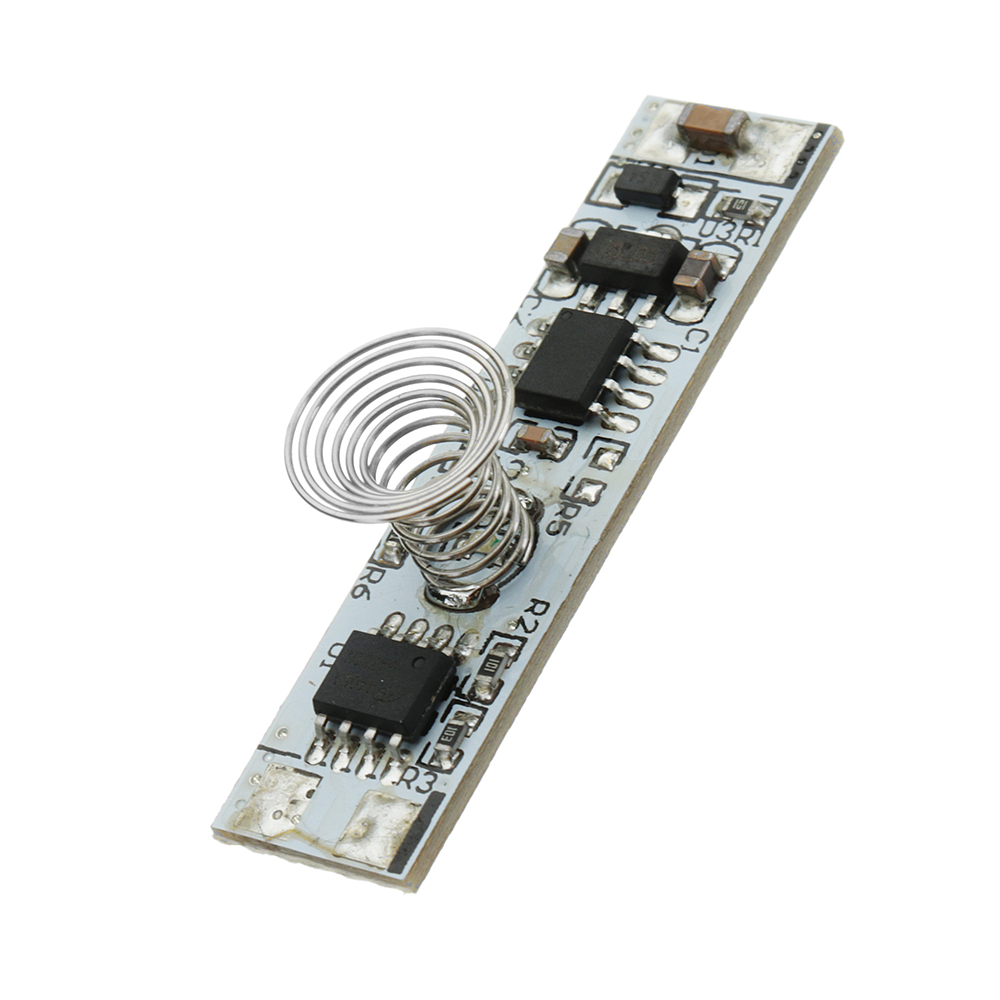

Model: Touch_S (L40W10)

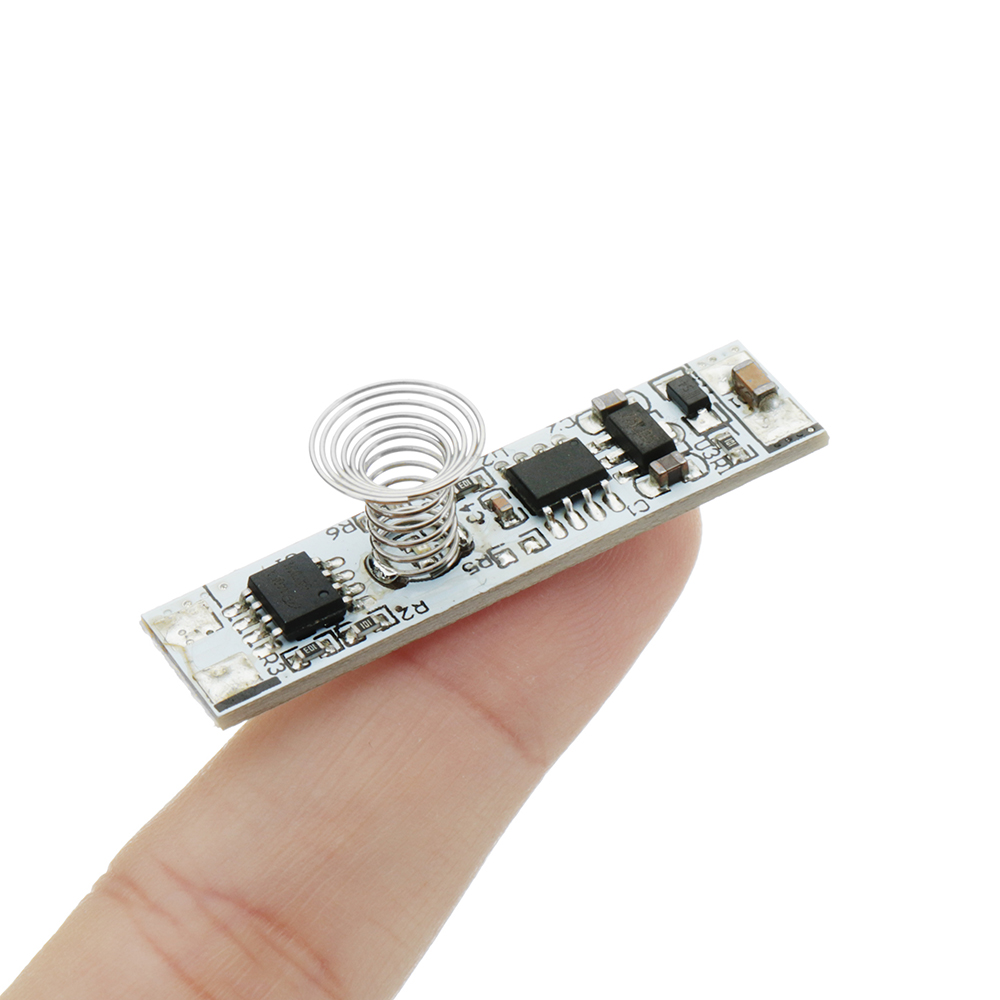

Grootte: 40 * 10 * 1.2mm (lengte * breedte * hoogte)
(De testvoorwaarde: Vin = 12V)
Modus beschrijving:
Touch_Sensor_S00 (normale schakelaar):
S00-modus, snel aanraken om de verlichting aan / uit-status te schakelen, zonder functie te dimmen, het effect is geleidelijk.
Touch_Sensor_S01 (unidirectioneel dimmen):
In de S01-modus schakelt de sneltoets de aan / uit-status van het licht in; in de geopende stand gaat het lange aanraken het unidirectionele dimmen in (houdt de aanraking vast, stopt automatisch het dimmen wanneer het dimmen de hoogste of laagste helderheid heeft) en ontgrendelt de helderheid. De helderheid van de schakelaar is de laatste vergrendelde helderheid. In de uit-stand dimt een lang aanraken de lichtere richting vanaf de laatste helderheid. Verloopeffect.
Touch_Sensor_S02 (rond dimmen):
S02-modus, snelle aan / uit-schakelaar aan / uit status van de lamp; in het geval van on, lang aanraken in de cyclus dimmen (aanraken, dimmen naar de hoogste of laagste helderheid, automatisch dimmen in de tegenovergestelde richting, dus fietsen), loslaten Vergrendel de helderheid en schakel de helderheid opnieuw in naar de laatste vergrendelde helderheid. In de uit-stand dimt een lange aanslag de lichtere richting van de vorige helderheid en het effect zal geleidelijk zijn.
Touch_Sensor_S03 (3 segmenten dimmen):
S03-modus, raak snel de lichtstatus van de schakelaar aan. De helderheid is verdeeld in drie niveaus, die respectievelijk 30%, 60% en 100% zijn, en het schakeleffect is geleidelijk.
Uitleg:
1. Deze module is geschikt voor harde bar lampen met breedte ≥ 10 mm of andere lampen;
2. De module heeft goede anti-jamming en zelfaanpassing mogelijkheden en is breed toepasbaar op civiele hard-stick lampen en andere bedieningselementen;
3. Deze versie van de indicator blijft stabiel.
Notitie:
1. Voor installatie en gebruik moet u eerst installeren en vervolgens inschakelen. Als u het installeert nadat de stroom is ingeschakeld, kan het de omgevingsparameters wijzigen, wat de gevoeligheid kan beïnvloeden;
2. Bij installatie met een aanraakveer, vermijd contact met complexe contacten waar het elektromagnetische signaal verandert, en vermijd het gebruik in een zware dampomgeving om mogelijke storingen te voorkomen.
3. Houd voor gebruik rekening met de bedrijfsparameters van het product. Gebruik deze module niet buiten de parameters.
Pakket inbegrepen:

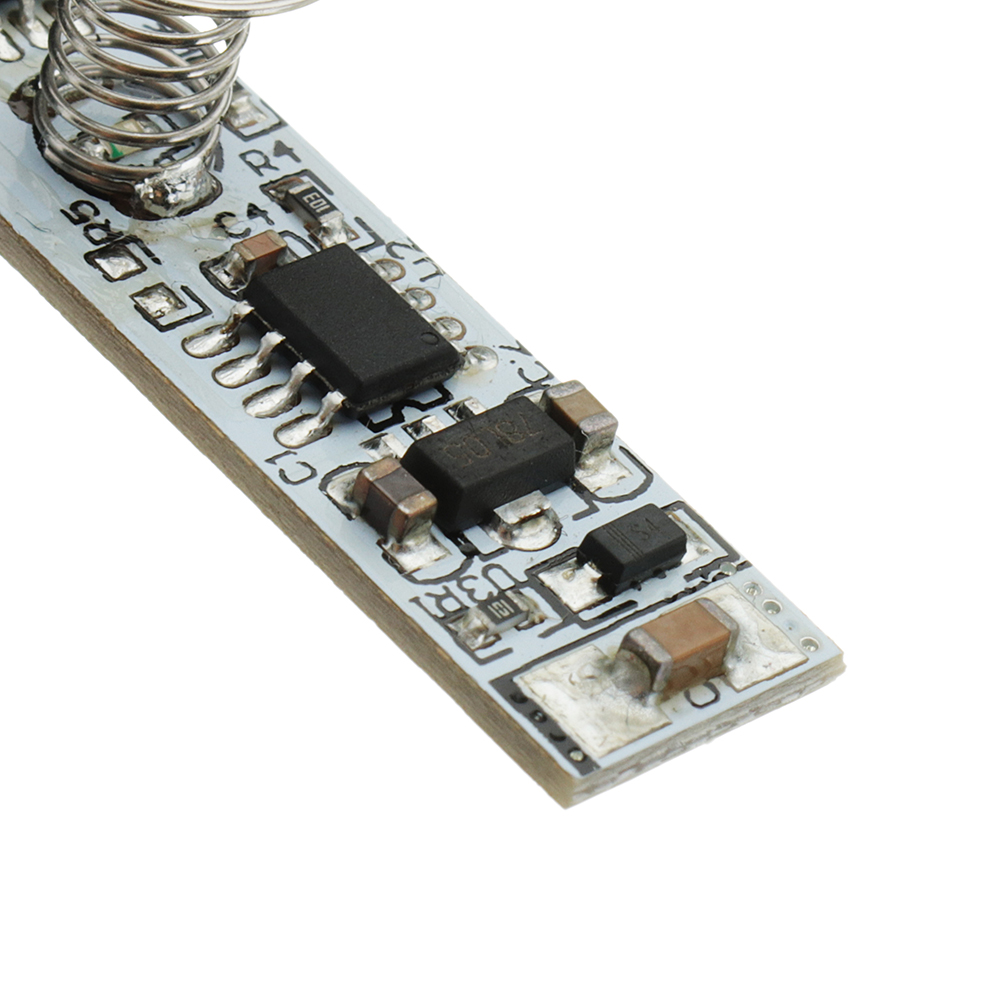

10 X Capacitieve aanraaksensormodule
