Voorzien zijn van:

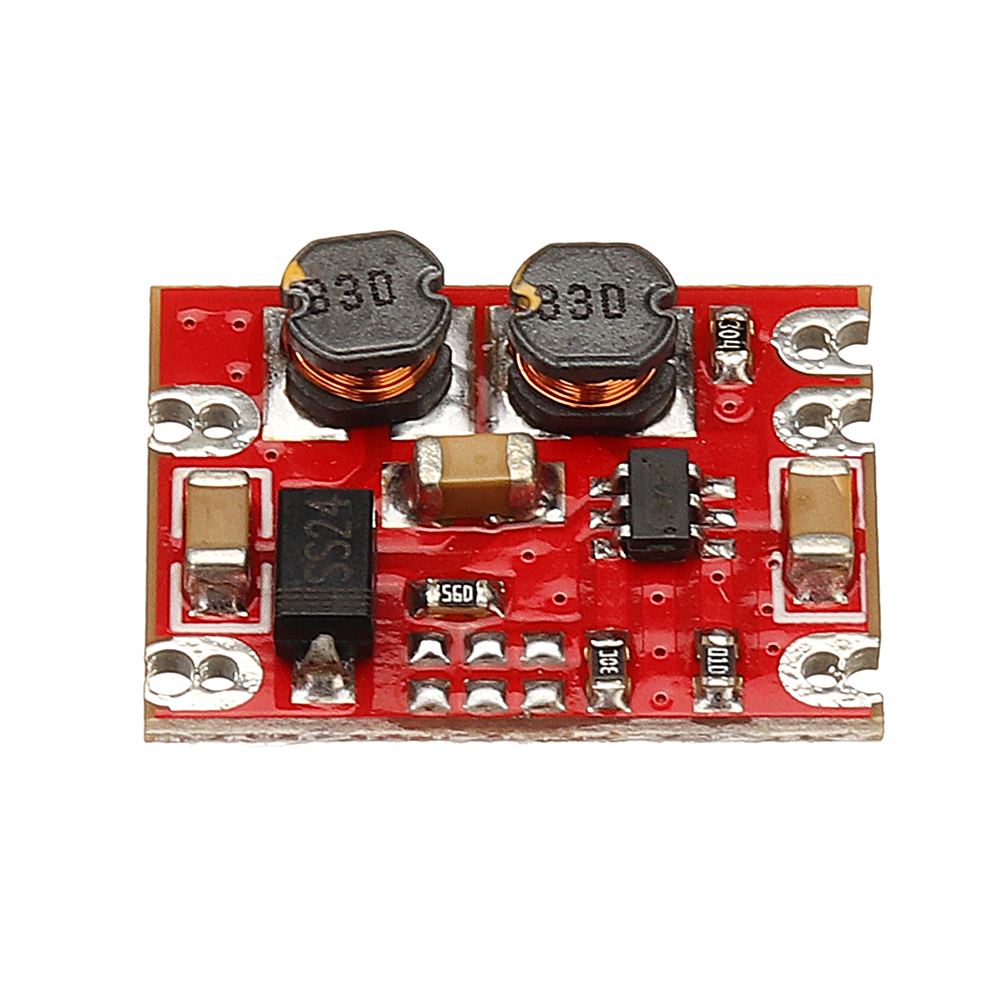

De DC-DC voedingsmodule wordt automatisch buck-boost om de shutdown-functie te ondersteunen.
De maximale ingangsspanning is 15VDC, de ruststroom is minder dan 200uA, de vaste uitgang is 12V en de maximale uitgangsstroom is 600mA.
Ontwerpwerkfrequentie tot 1,2 MHz, hoge stabiliteit, kosteneffectief, alle industriële componenten, lange werkingsspanning zonder drift, geschikt voor veeleisende toepassingen.
Toepassing:
Op grote schaal gebruikt in communicatie-apparatuur, digitale radio, industriële moederborden, speelgoed, modelvliegtuigen, microcontroller-moederborden, huishoudelijke elektrische apparaten, automotive voeding, bewaking van de veiligheid, veldverzameling, straatlantaarns.
parameters:
Ingangsspanning: 3V-15V
Maximale stroom: 600mA
Uitgangsspanning: 12V
Maximale efficiëntie: 75%
| Ingangsspanning | 3V-15V |
| De uitgangsspanning | 3.3V |
| Uitgangsstroom | 0.6A |
| Omzettingsrendement | 75% |
| Uitgangsrimpeling | <5 OmA |
| Uitgang nauwkeurigheid | ± 0.1V |
| Bedrijfstemperatuur | -20〇C ~ + 85〇C |
| Relatieve luchtvochtigheid | 20 tot 90% |

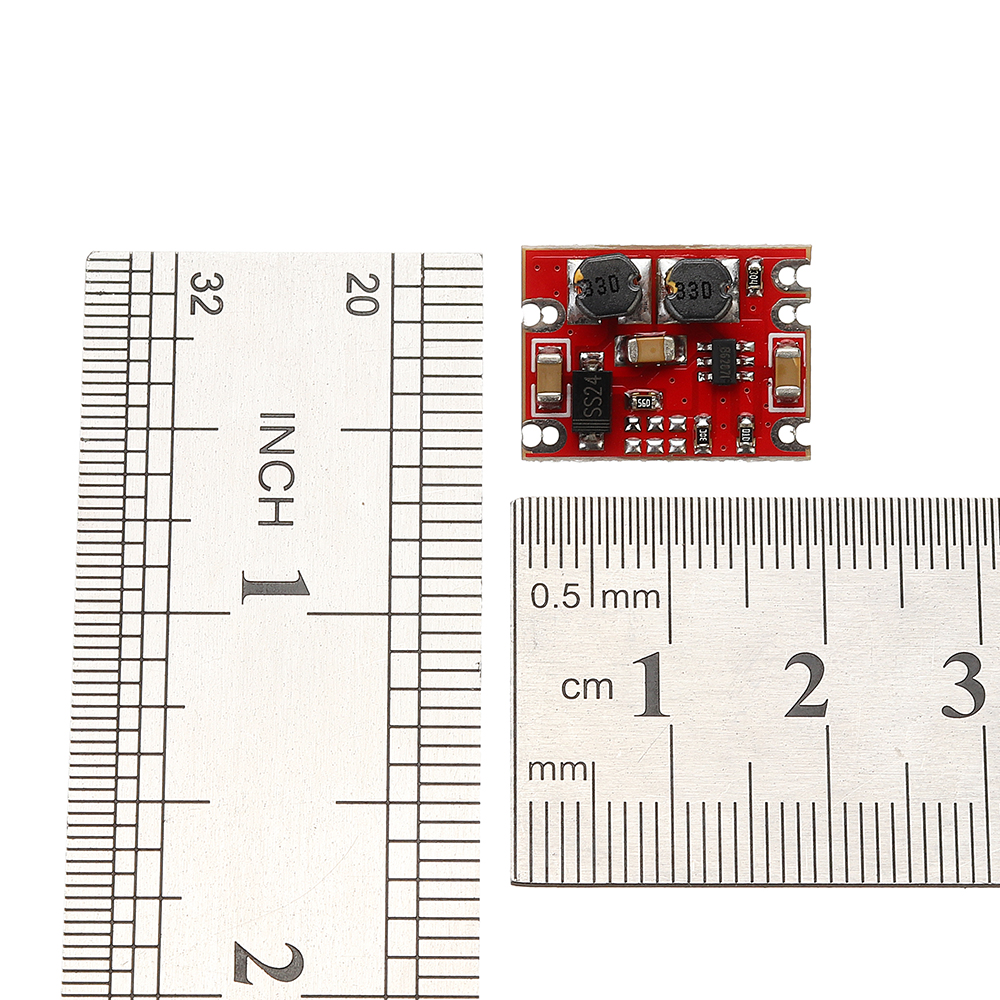

| Grootte | 19 x 14 x 4 mm (lengte, breedte en hoogte) |
| PCB dikte | 1.2imn |
| Aantal PCB-lagen | 2-laags bord |
| Uitschakelstroom | Met shutdown |
| Warmteafvoermethode | Natuurlijke koeling |
| Installatie methode | Patch of 2.54 pins header |
| Productieproces | Opnieuw solderen |
| Of met isolatie | Zonder isolatie |
| Ontwerp verouderingsnorm | 720 uur zonder storingen |
| Productiefabriek veroudering standaard | 48 hours |
| Levensduur | 35.000 uur zonder storing (niet hoger dan de nominale waarde) |
| Vaste schakelfrequentie | 1200KHZ |

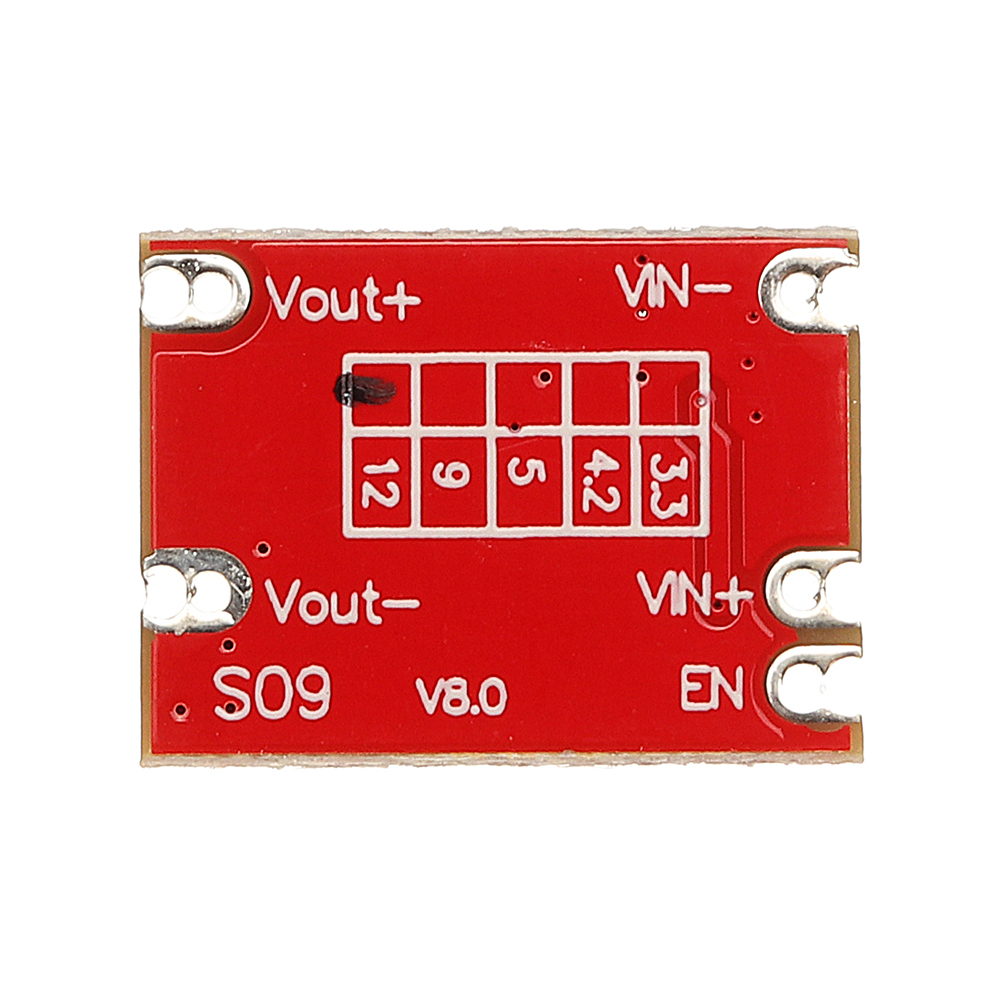

| VIN- | Nominale ingangsspanning, meestal GND |
| VIN+ | Ingangsvermogen positieve klem, ingangsbereik: 3-15V |
| EN | Gebruik pin (openen of sluiten) om verbinding te maken met VIN + |
| VOUT+ | Uitgangsvermogen positieve terminal |
| VOUT- | Uitgangsspanning negatieve terminal, meestal GND |
Pakket inbegrepen:
10 x DC-DC automatische buck boost-voedingsmodule
