Omschrijving:
Q1 is een excitatieversterker, die voldoende stuursignaal geeft aan de eindtrap van vermogensversterking; R1 en RP2 zijn de bias-weerstanden van Q1; R3, D1 en RP3 zijn in serie verbonden op Q1 collectorschakeling om voorspanning voor Q3 te verschaffen, zodat het in de micro-geleidingstoestand in statische toestand kan zijn om cross-over vervorming te elimineren; C3 is de dempingcondensator om de zelfexcitatie die het circuit kan produceren te elimineren; 2. Q3 is een complementaire symmetrische push-pull eindversterker, die de eindtrap van vermogensversterking vormt. C2 en R4 zijn "bootstrap-circuits" en R4 zijn stroombegrenzende weerstanden.
Ingangsspanning: DC 4-12V
Luidspreker: 0,5W-10W

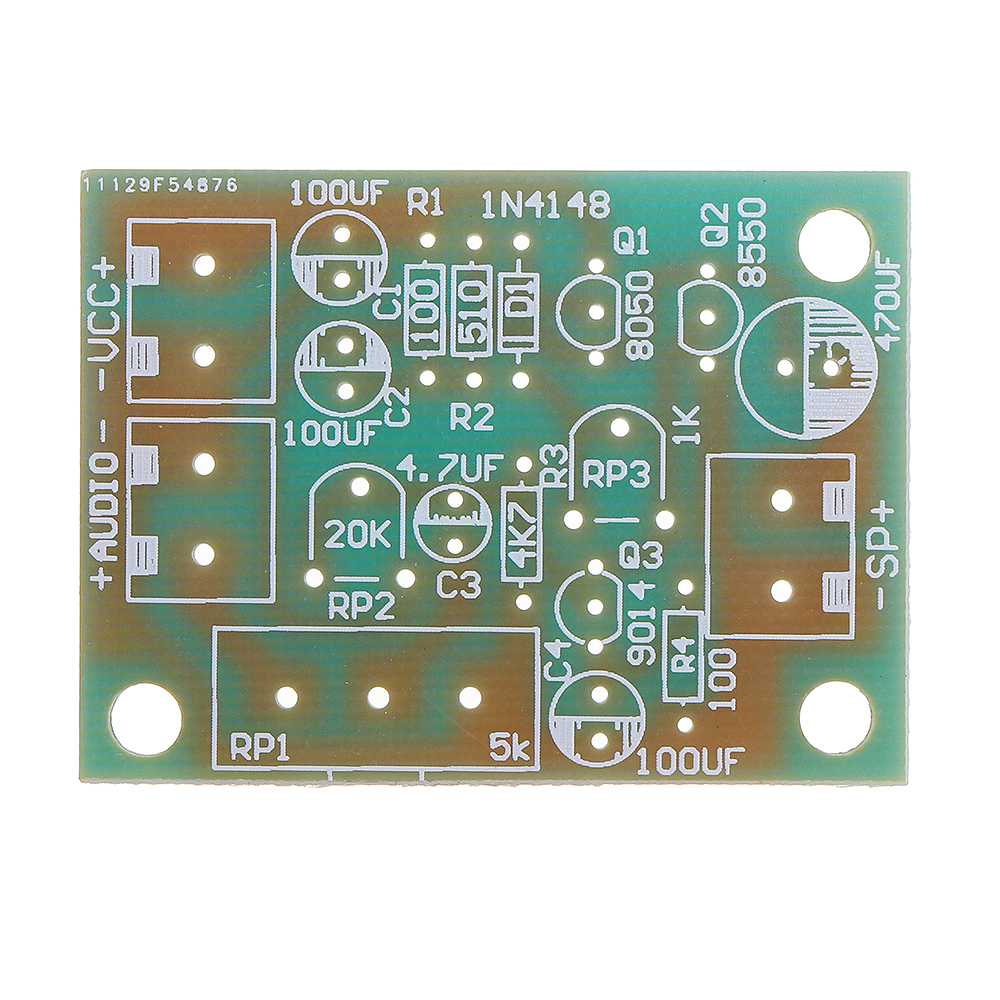

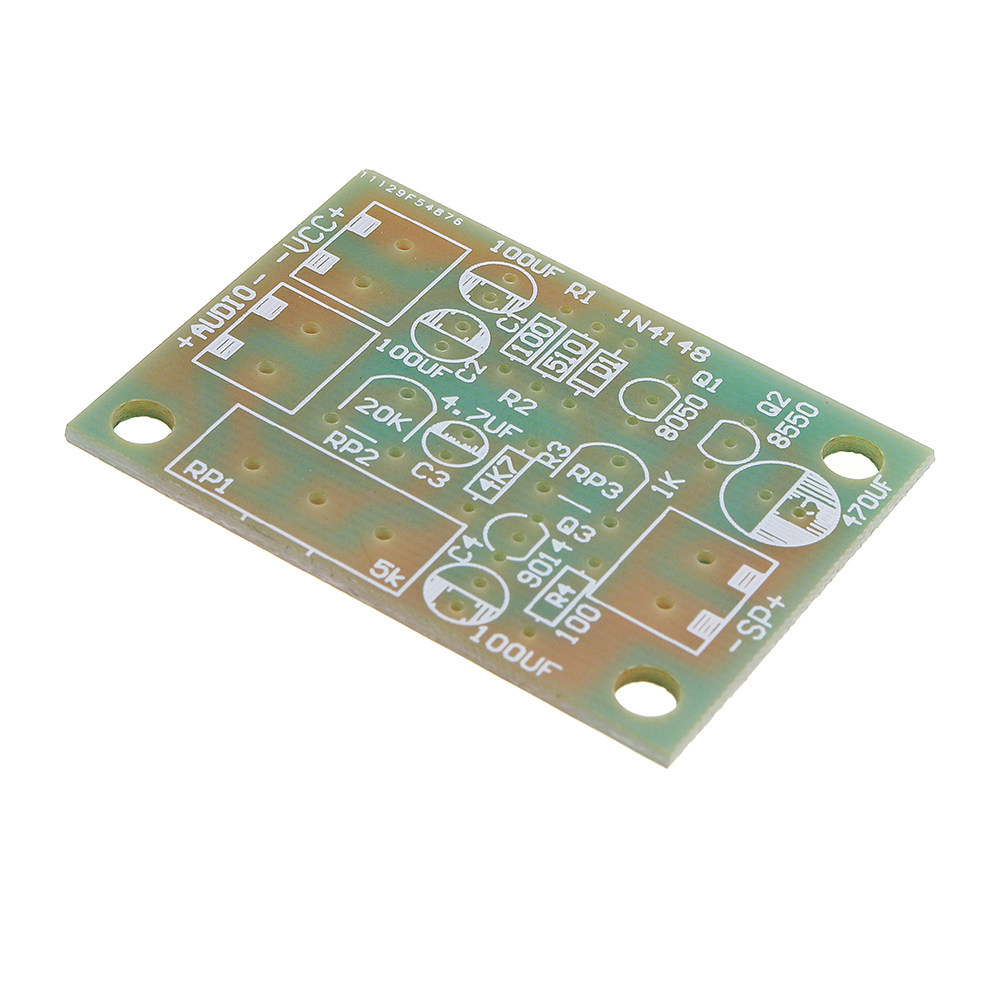

Printplaatformaat: 4,6 x 3,7 cm;
Het circuit is een klassiek analoog elektronisch circuit, dat vol is van kennis en plezier om te maken.
Pakket inbegrepen:

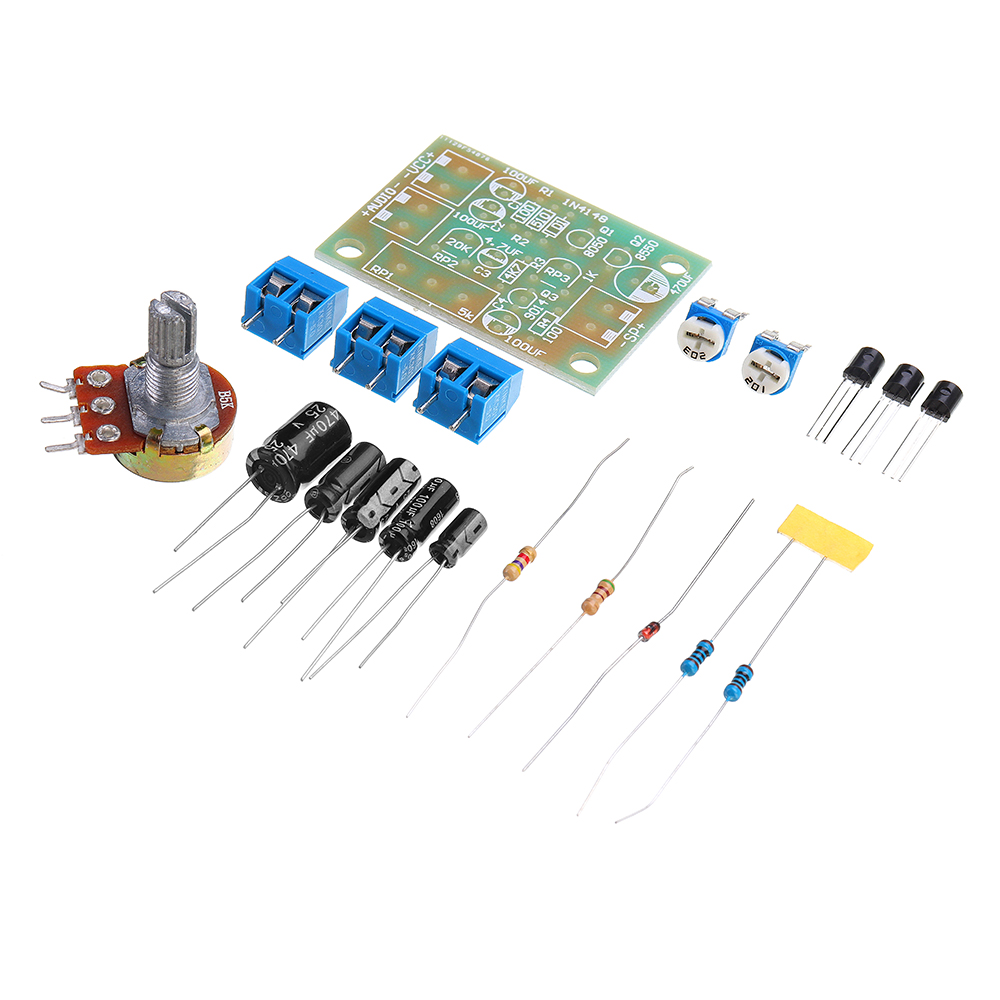

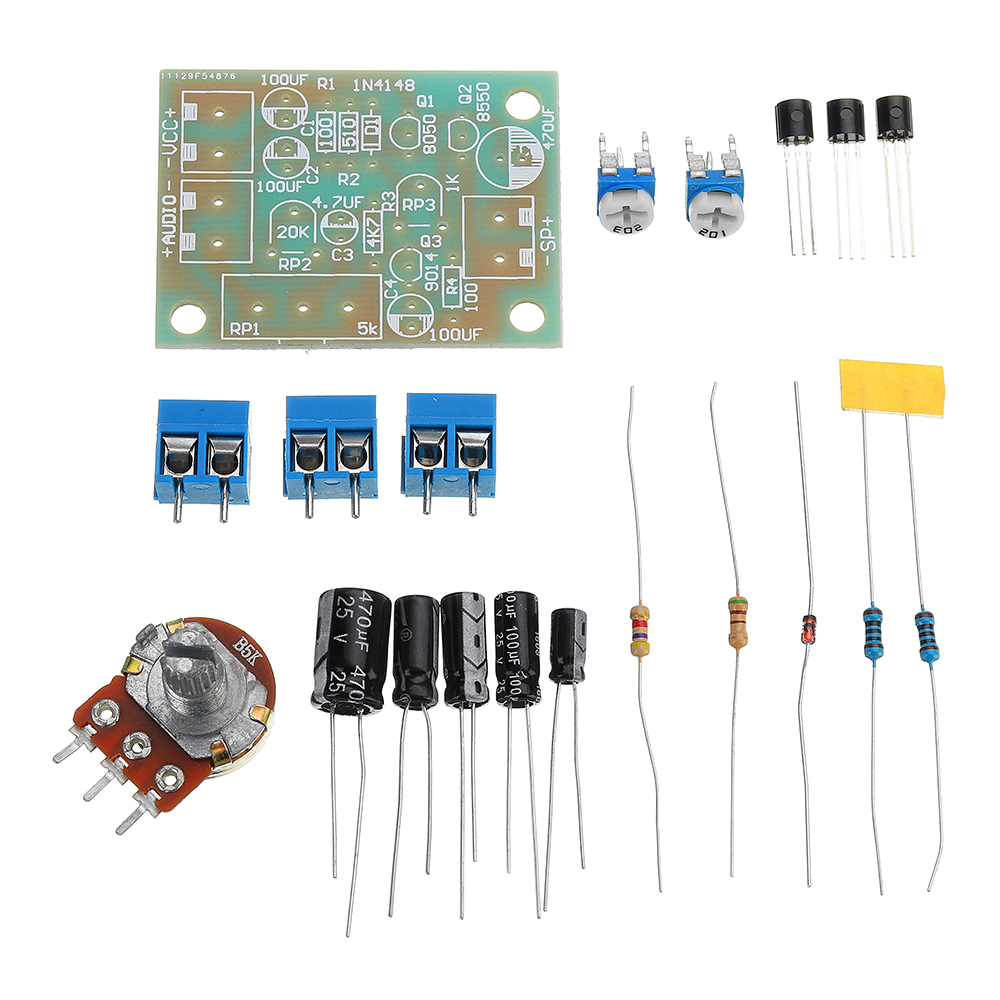

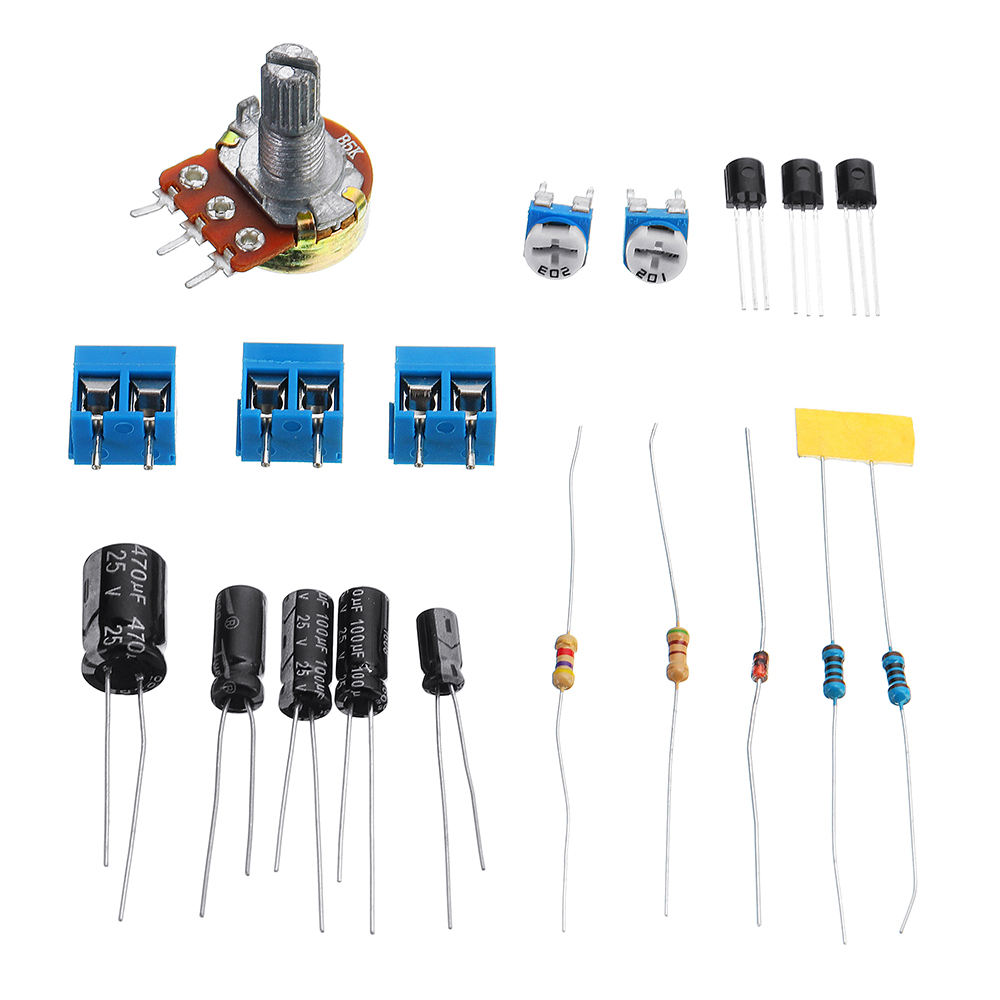

10 x DIY OTL Discrete Component Eindversterker Kit
10 x DIY OTL Discrete Component Eindversterker Kit
