Kenmerken:
1. Automatische inductie: wanneer iemand zijn inductielimieten binnengaat, het hoge niveau betreedt, verlaten mensen het sensorbereik automatisch hoog vertraagd. Uitgang laag.
2. lichtgevoelige controle (optioneel): de module gereserveerd voor locatie, kan worden ingesteld op lichtgevoelige controle, sterk licht gedurende de dag of niet inductie. Lichtgevoelige regeling is optioneel, de fabriek heeft de lichtgevoelige weerstand niet geïnstalleerd. Koop indien nodig een afzonderlijke lichtgevoelige weerstand om te installeren.

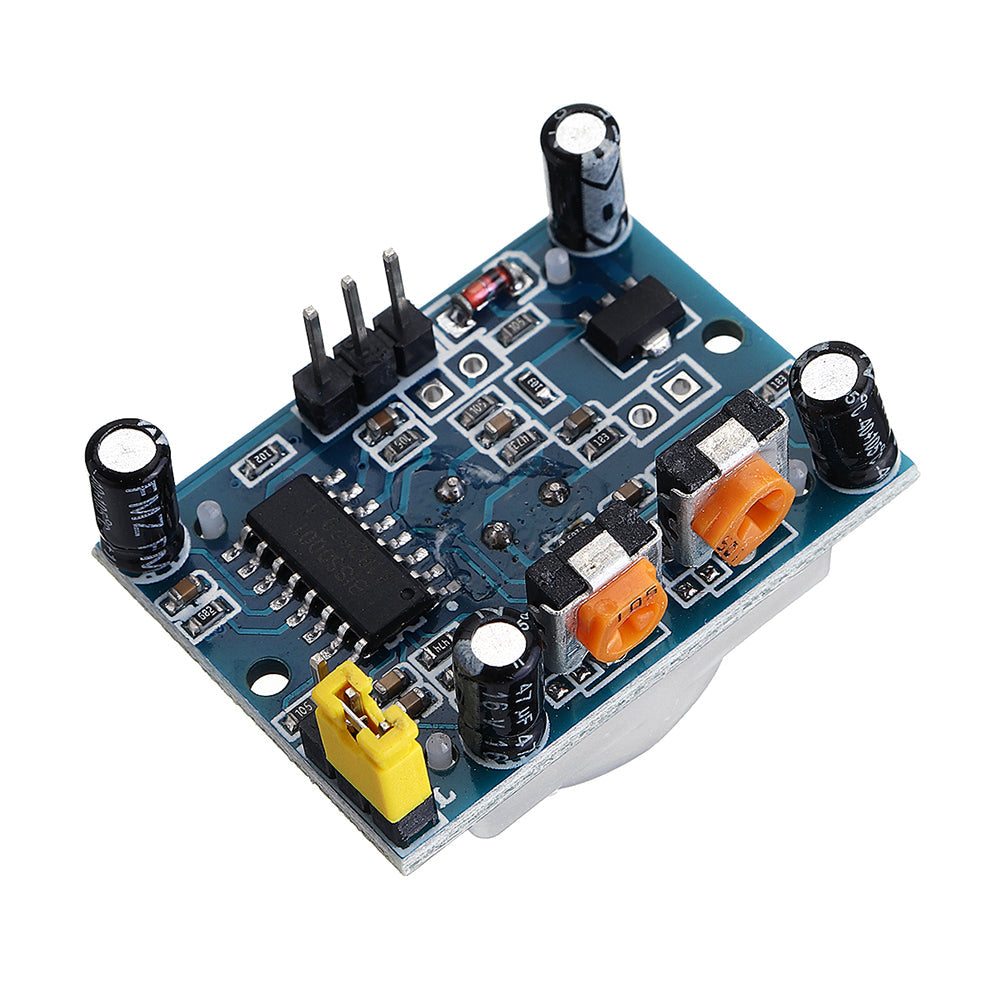

3. Twee -modi: L is niet herhaalbaar, H is herhaalbaar. Kan worden geselecteerd als jumper, de standaardinstelling is H.
A. niet-herhaalbare -modus: de inductie-uitgang hoog, de vertragingstijd is voorbij, de uitgang zal automatisch veranderen van hoog naar laag.
B. Herhaalde modus: dat wil zeggen, na het waarnemen van de output hoog, in de vertragingstijd, als het menselijk lichaam in zijn waarneming limieten van activiteiten, zal de output ervan hoog blijven tot de vertraging nadat de persoon het hoge niveau verlaat. Het niveau verandert in laag niveau (de detectiemodule vertraagt automatisch een vertragingstijd na elke activiteit van het menselijk lichaam, en neemt de tijd van de laatste activiteit als het startpunt van de vertragingstijd).
4. Inductieblokkeringstijd (standaardinstelling: 3-4 seconden): na elke detectie-uitgang (hoog niveau wordt laag) kan de detectiemodule worden gevolgd door een blokkeringstijd, gedurende welke het apparaat wordt gedetecteerd. Het apparaat ontvangt geen detectiesignalen . Deze functie kan worden gebruikt om het interval tussen de detectie-uitvoertijd en de blokkeringstijd te bereiken. Het kan worden toegepast op de intervaldetectieproducten. Tegelijkertijd kan deze functie effectief alle soorten interferentie tijdens het schakelen van de belasting onderdrukken.
5. Brede bedrijfsspanning: de standaard bedrijfsspanning DC5V tot 20V.
6. Micromacht: ruststroom 65 microampère, vooral voor droge elektrische producten op batterijen.
7. Uitgang signaal op hoog niveau: kan gemakkelijk met verschillende soorten circuits om docking te bereiken.
Gebruiksaanwijzing:
1. Inductiemodule vermogen ongeveer een minuut na de initialisatietijd, op dit moment zal de module 0-3 keer per minuut, een minuut naar de stand-bystatus uitvoeren.
2. Licht en andere interferentie moeten worden vermeden Sluit direct het oppervlak van de lensmodule om geen interferentie met het signaal te veroorzaken om een storing te veroorzaken; gebruik van de omgeving zoveel mogelijk te vermijden
Vrije stroom van wind, de wind zal interferentie met de sensor veroorzaken.
3. Sensormodule met sonde met twee elementen, het sondevenster is rechthoekig, dubbel element (een yuan B yuan) in de langere richting aan beide uiteinden, wanneer het lichaam van links naar rechts
Of van rechts naar links door het infraroodspectrum naar de dubbele tijd, afstandsverschil, hoe groter het verschil, hoe gevoeliger inductie, wanneer het lichaam van de voorkant naar de sonde
Hoofd of van boven naar beneden of van onder naar boven, het dubbele element kan geen infrarood spectrale afstandsveranderingen detecteren, geen verschil, dus de sensor is ongevoelig of werkt niet; dus de sensor moet zo worden geïnstalleerd dat de richting van de sonde duaal is en de richting van menselijke activiteit zoveel mogelijk parallel om ervoor te zorgen dat het lichaam de
Probe inductie met dubbele elementen. Om de detectiehoek te vergroten limieten, deze module maakt gebruik van een cirkelvormige lens, maakt de sonde ook vier zijden gevoelig, maar de linker- en rechterkant zijn nog steeds
In vergelijking met de bovenste en onderste richting van de twee inductie limieten, gevoeligheid, installatie moet nog steeds proberen volgens de bovenstaande vereisten.
Gebruik moet aandacht besteden aan de volgende punten:
1. De DC-spanning moet aan onze eisen voldoen, te hoog en te laag hebben invloed op de prestaties van de module, maar vereist ook dat de voeding een goede regulatorfilter moet zijn, zoals computer USB-voeding, voeding van mobiele telefoonlader, de oude Gestapelde 9V-batterij Kan niet voldoen aan de vereisten van het module-werk, het wordt aanbevolen dat klanten de transformator en de regelaar gebruiken via de spanningsregelaar met drie aansluitklemmen en vervolgens via de voeding van de 220UF en 0.1UF condensatorfilter.
2. Hoewel het menselijk lichaam zich niet voor de module bevindt, maar het menselijk lichaam van de module te dicht bij de module staat, kan dit ook worden veroorzaakt door de sensoruitgang. Raak het circuitdeel niet aan als u fouten opspoort. ook van invloed op het werk van de module, een meer wetenschappelijke benadering is om een LED of een multimeter uit te voeren, de module bedekt met een krant, wanneer iemand de kamer verlaat, wacht 2 minuten en kijk of de module nog steeds uitvoer heeft.
3. De module zorgt ervoor dat de belasting niet goed werkt, aangesloten op de belasting na het werk van chaos, een reden is omdat de vermogenscapaciteit een zeer klein stroomverbruik is, belasting veroorzaakt door spanningsschommelingen veroorzaakt door de storing van de module, de andere reden is de belasting De stroom zal interferentie hebben in het werk, zoals relais of elektromagneten en een andere inductieve belasting zal een omgekeerde elektromotorische kracht produceren, de 315M emissieplaat zal elektromagnetische straling hebben en ander werk zal de module beïnvloeden. De oplossing is als volgt: A, het krachtgedeelte van het inductiefilter. B, met behulp van de belasting en de module met behulp van verschillende spanningsmethoden, zoals: belasting met 24V bedrijfsspanning, gebruikt de module 12V bedrijfsspanning, waarbij het gebruik van drie-terminal regulator isolatie. C: Gebruik een voeding met een grotere capaciteit.
4. De sensormodule van het menselijk lichaam kan alleen binnenshuis werken en de werkomgeving moet de zon vermijden, een sterke directe blootstelling aan licht, als de werkomgeving een sterke RF-interferentie heeft, kunt u afschermingsmaatregelen gebruiken. In geval van sterke luchtinterferentie, sluit de deuren en ramen of voorkom convectie. Het inductiegebied om te voorkomen dat u geconfronteerd wordt met verwarmingstoestellen en -objecten, evenals gemakkelijk te winden puin en kleding.
5. De sensormodule van het menselijk lichaam wordt aanbevolen om in een afgesloten doos te installeren, anders is er mogelijk het uitgangssignaal geweest.
6. Als de detectiehoek van de lichaamssensormodule minder dan 90 graden is, kunt u ondoorzichtig plakband gebruiken om de lens af te snijden of de lens af te snijden.
7. De sensormodule van het menselijk lichaam met sonde met twee elementen, de handen en voeten van het lichaam en de bewegingsrichting van het hoofd en de gevoeligheid van de sensor zijn nauw met elkaar verbonden, en de infraroodmodule bepaalt dat de kenmerken van de sensor de afstand niet nauwkeurig kunnen regelen.

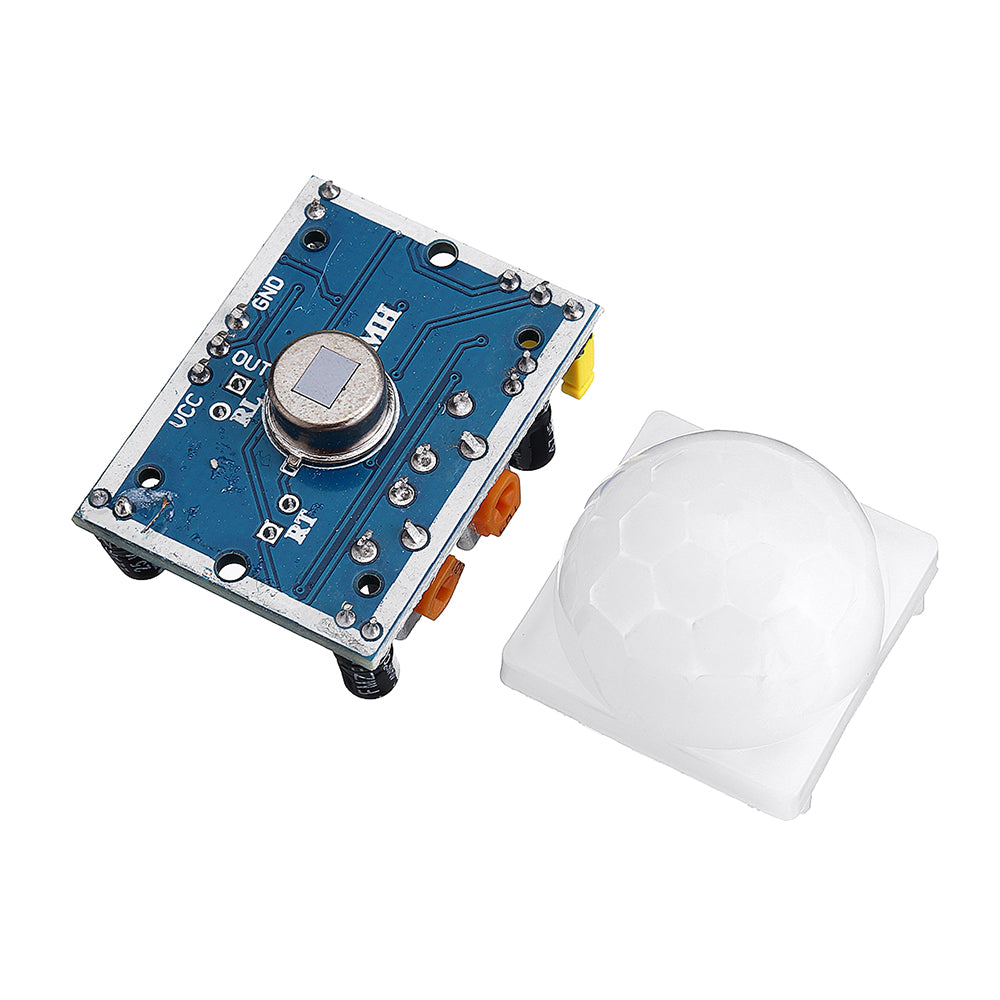

8. De module van de sonde (PIR) kan aan de andere kant van de printplaat worden gemonteerd. De sonde kan ook worden verlengd met een tweeaderige afgeschermde kabel, de lengte moet ook minder dan 20 cm zijn.

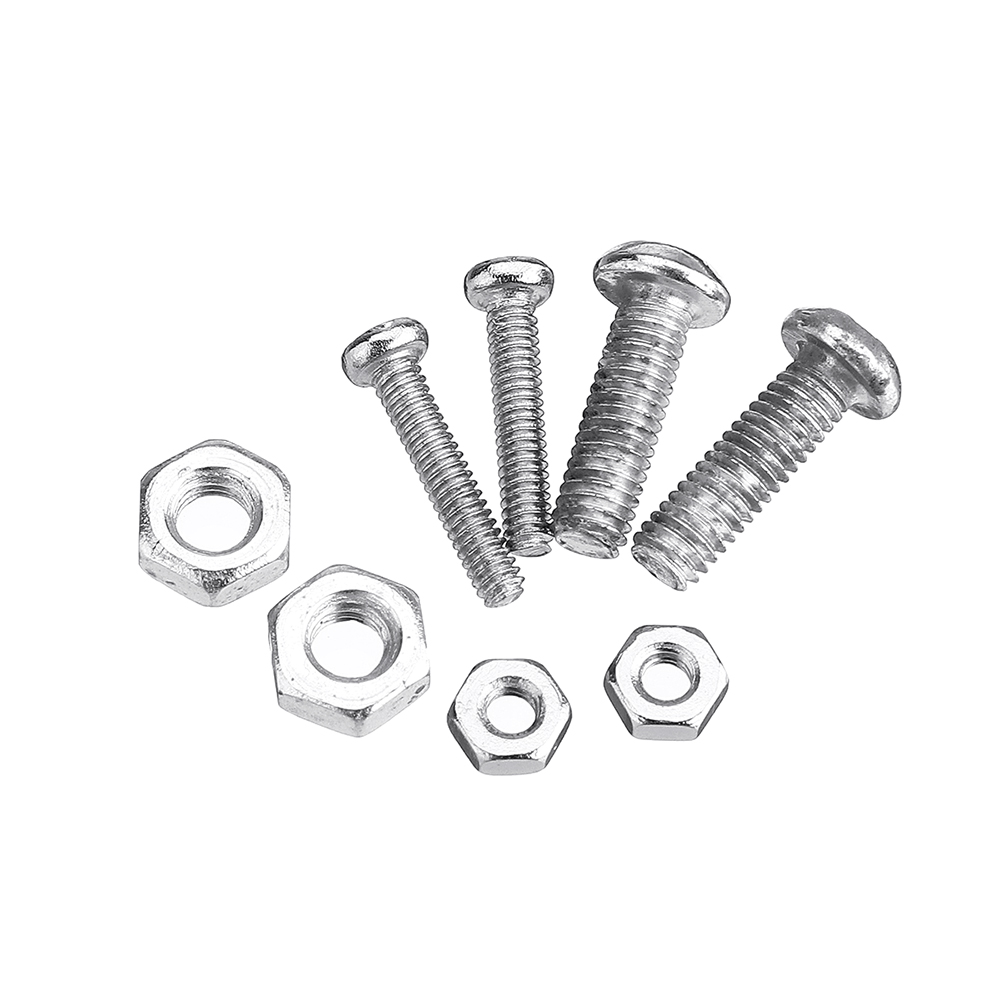

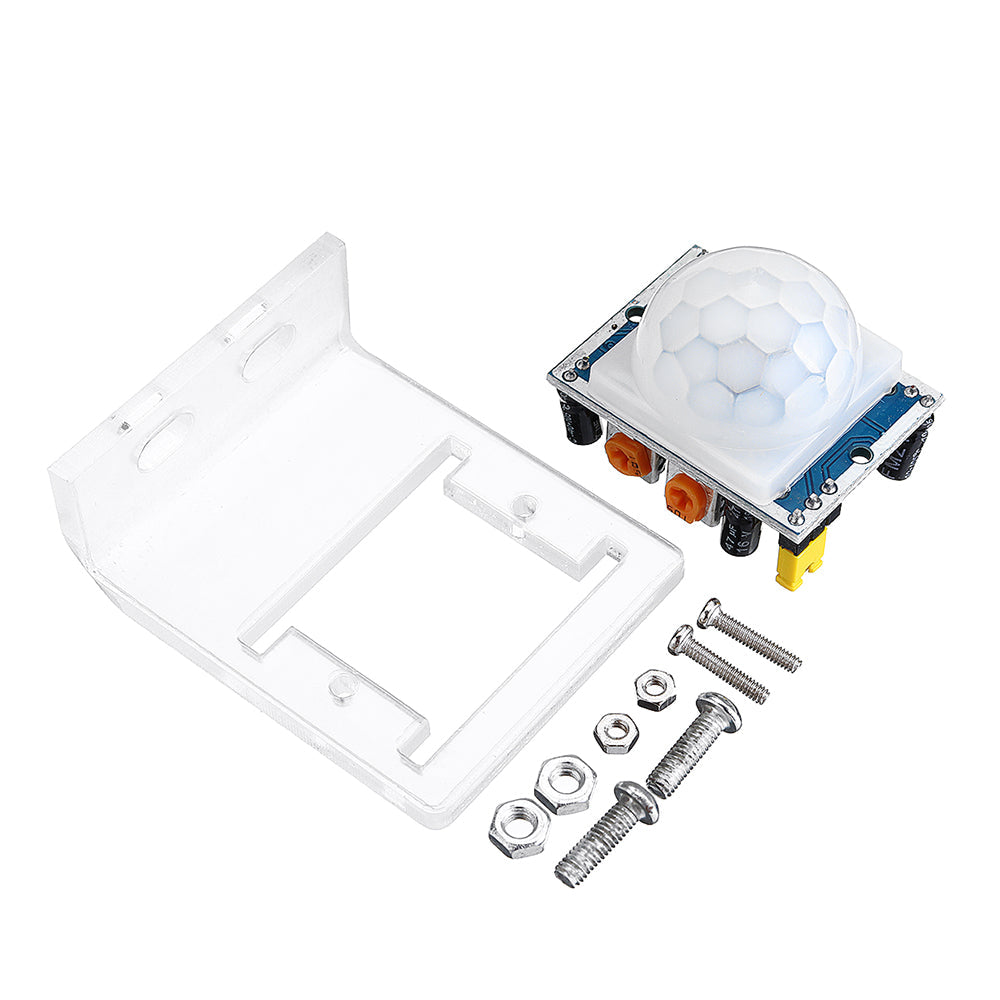

Pakket bestaat uit:

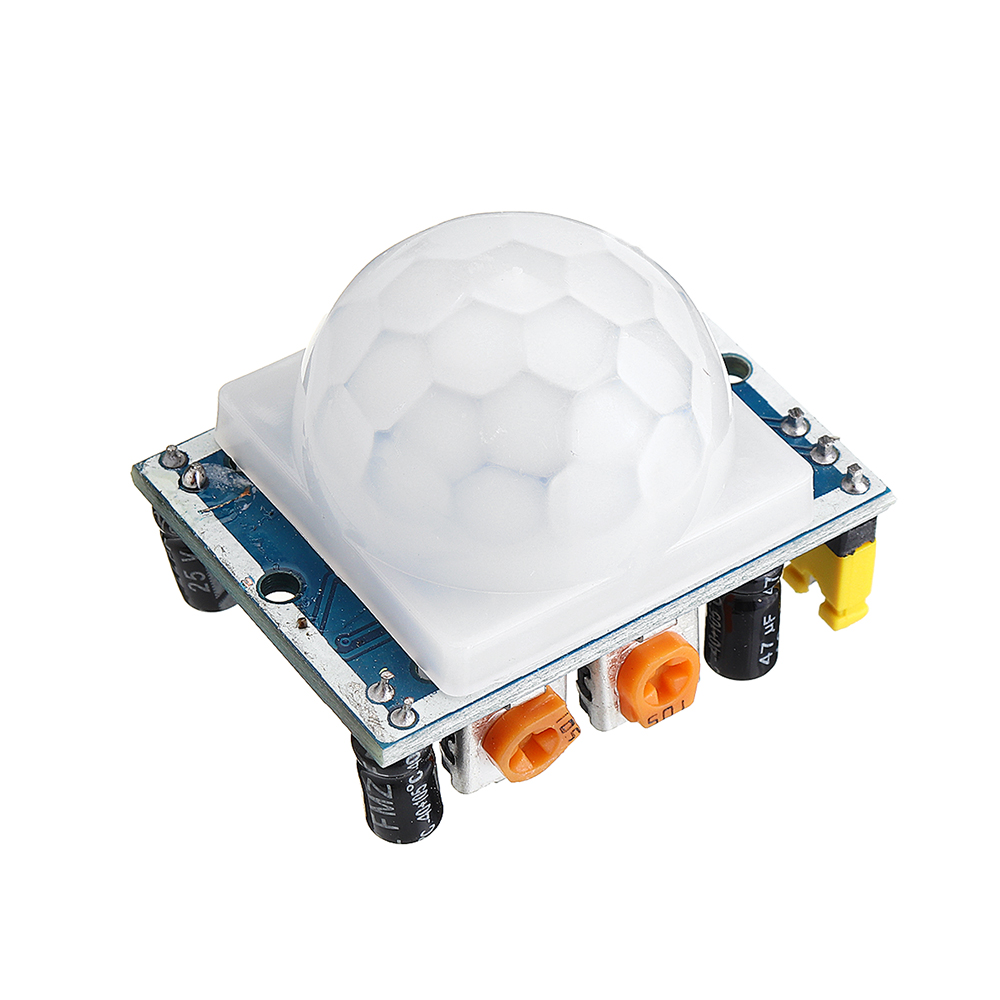

10 x HC-SR501 Bewegingssensor

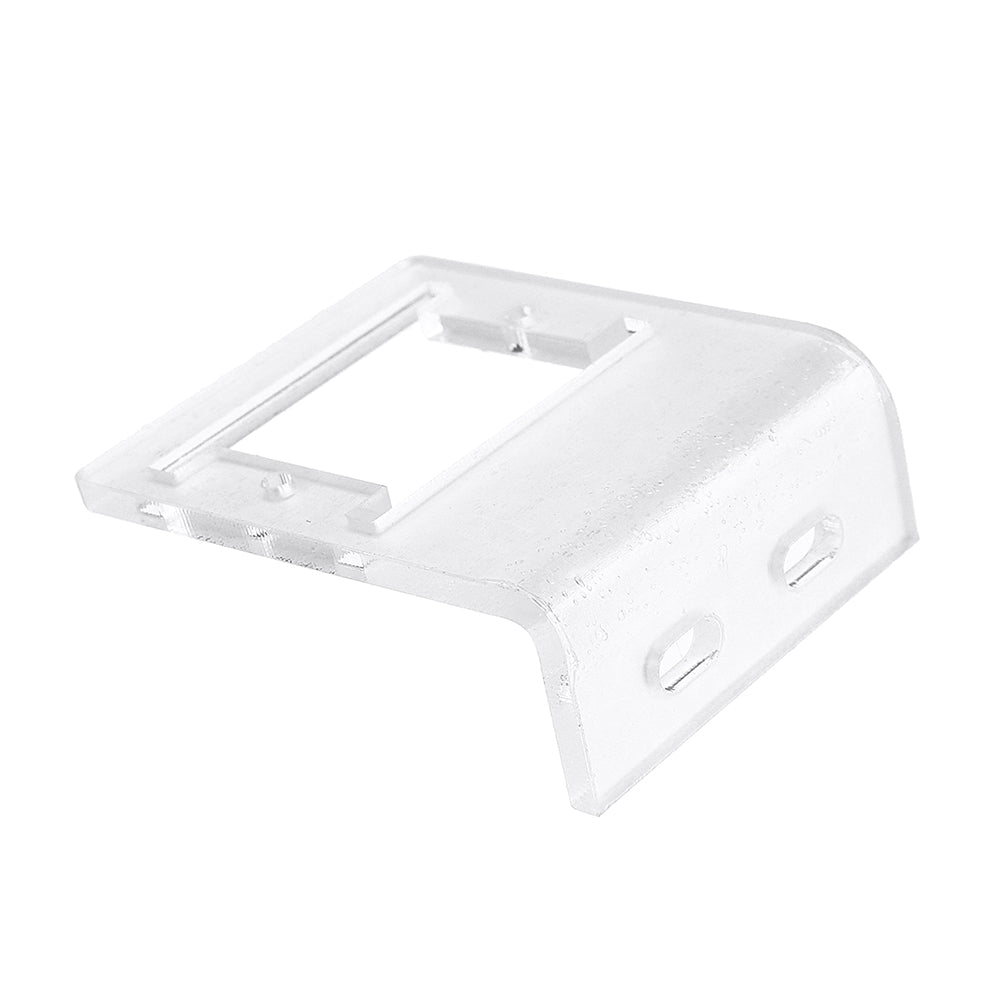

10 x beugel
10 x beugel
