10 stks mini dual drukknopschakelaar unit met grove-poort kabelconnector compatibel met fire/m5go esp32 micro

Beschrijving:

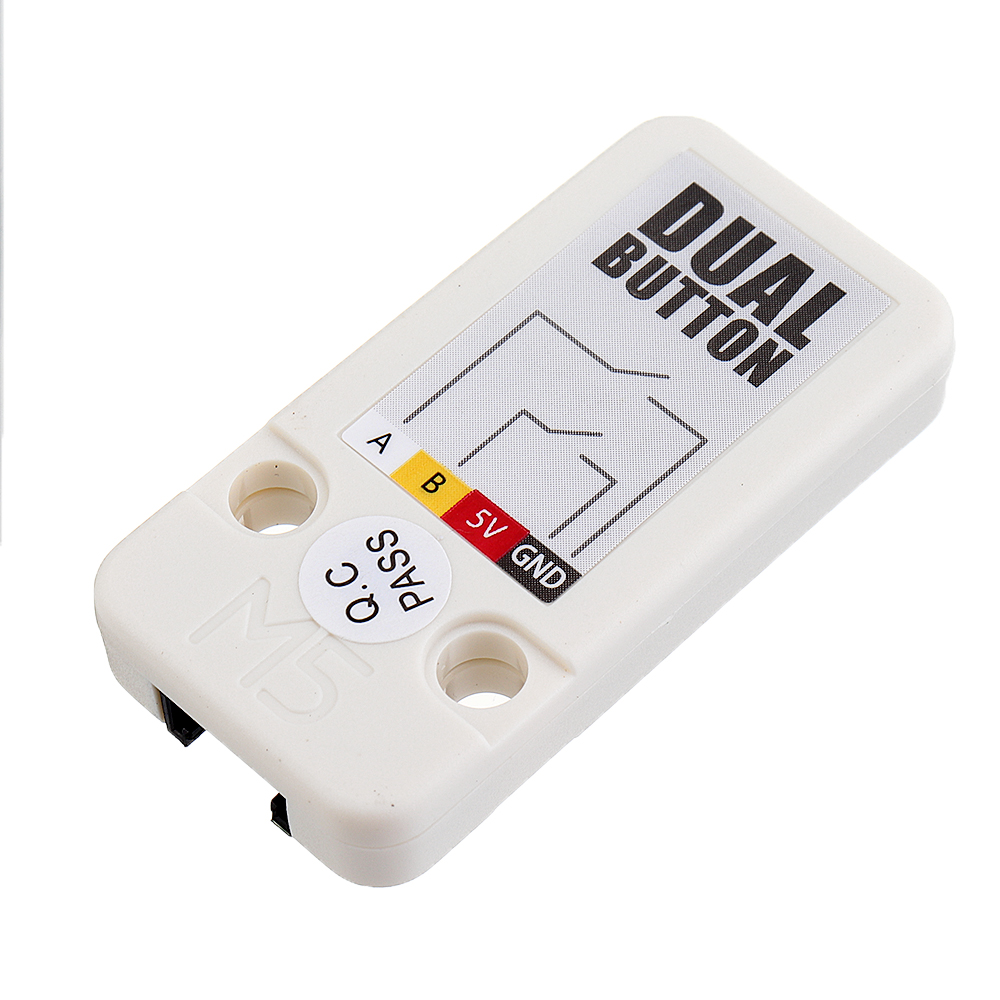

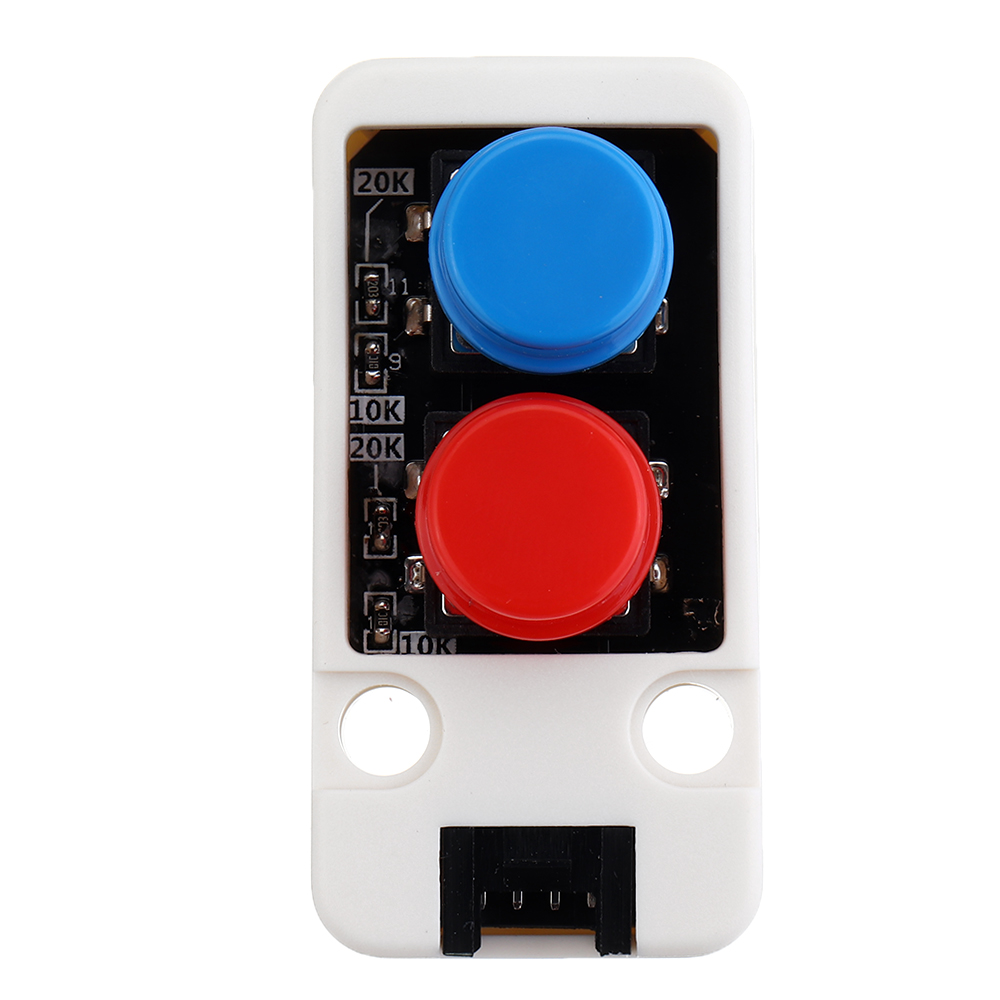

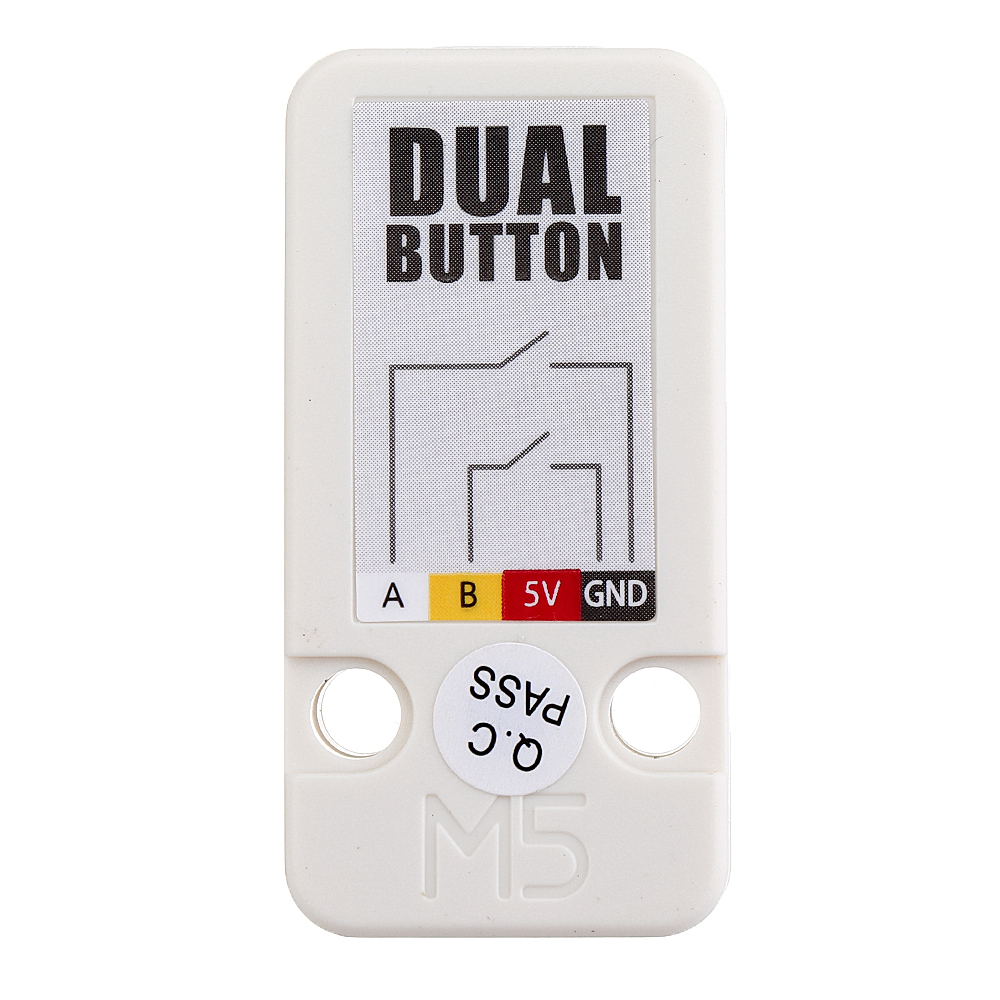

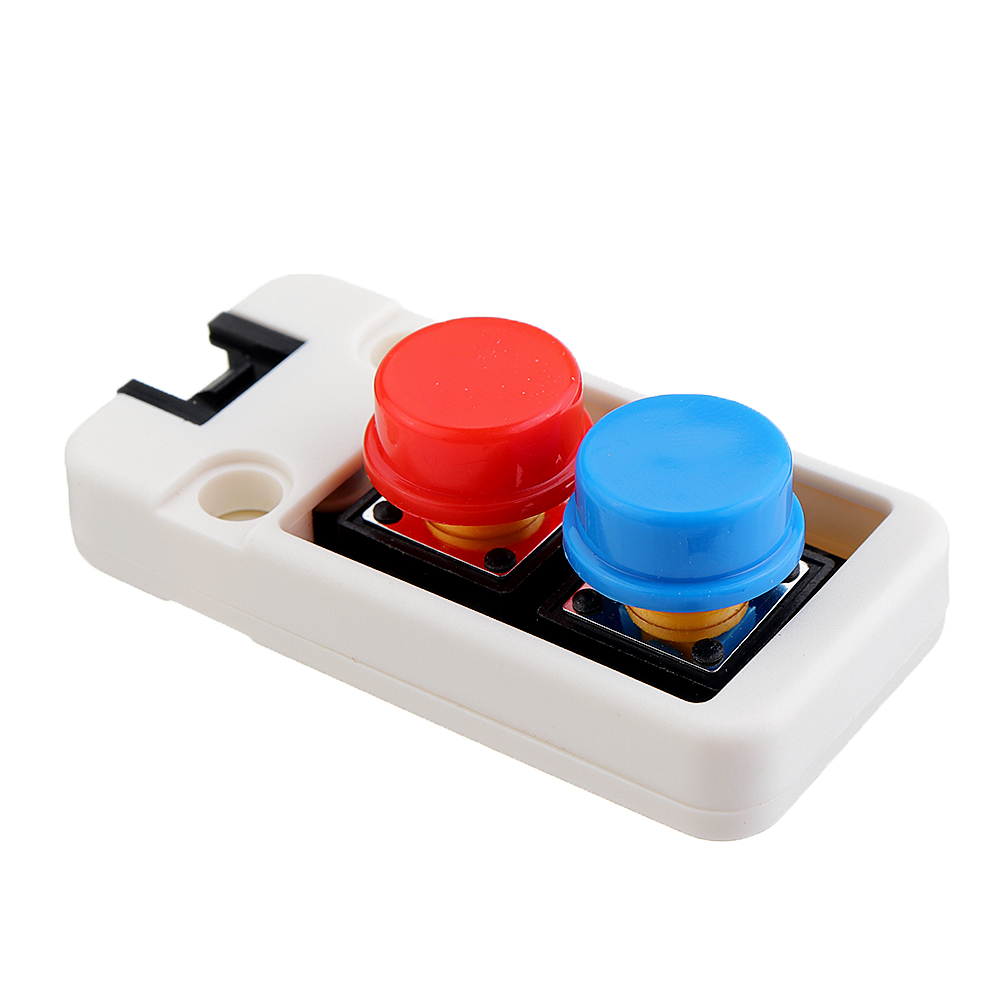

Dubbele knop, zoals zijn naamgenoot, heeft twee knoppen met verschillende kleuren. Als de Button-eenheid niet genoeg is, kunt u deze verdubbelen tot een paar. Ze delen exact hetzelfde mechanisme, de status van de knop kan worden gedetecteerd door de status van de invoerpen, eenvoudig het hoge / lage elektrische niveau vastleggen.

Dit apparaat communiceert met M5Core via de GROVE B-poort.

Uitgang status:

Producteigenschappen:

• GROVE interface, support UIFlow en
• Twee Le go-compatibele gaten
• Productgrootte: 48,2 mm x 24,2 mm x 15,2 mm
• Productgewicht: 7,6 g

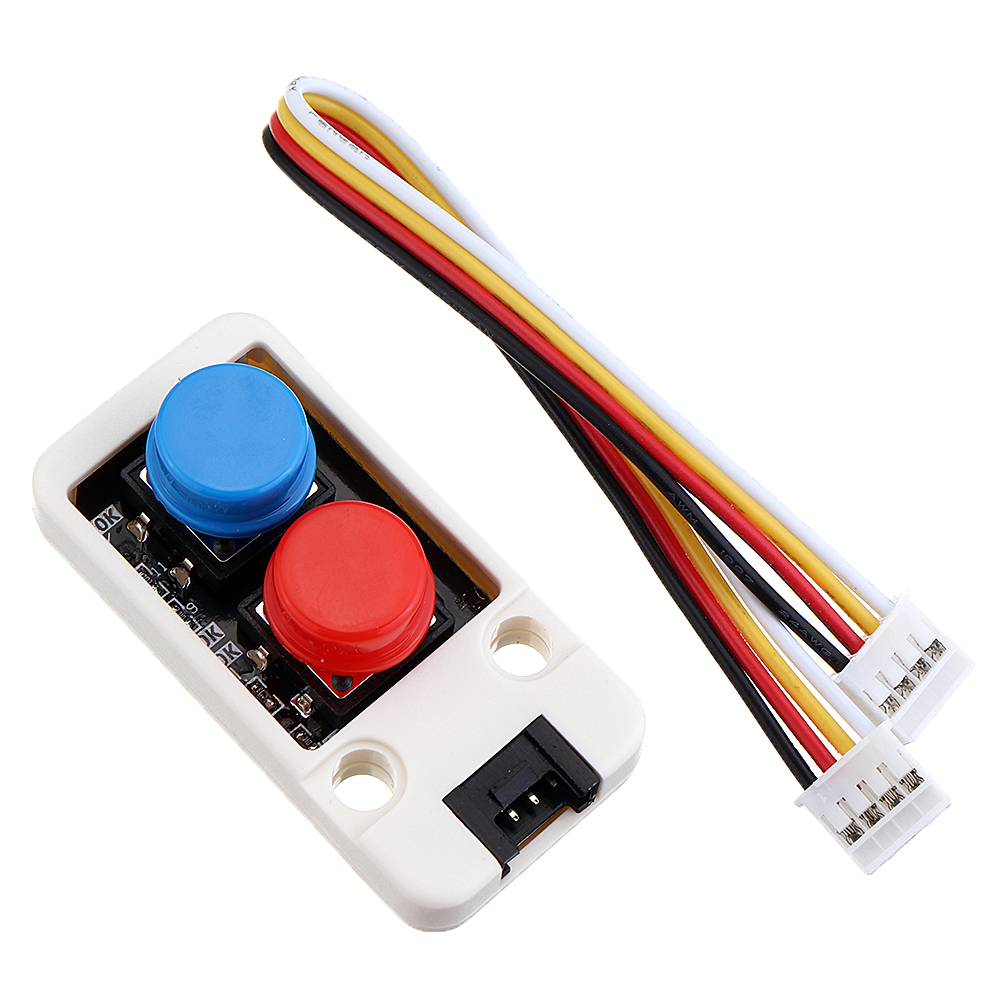

Pakket inbegrepen:

• 10 x dubbele KNOP-eenheid

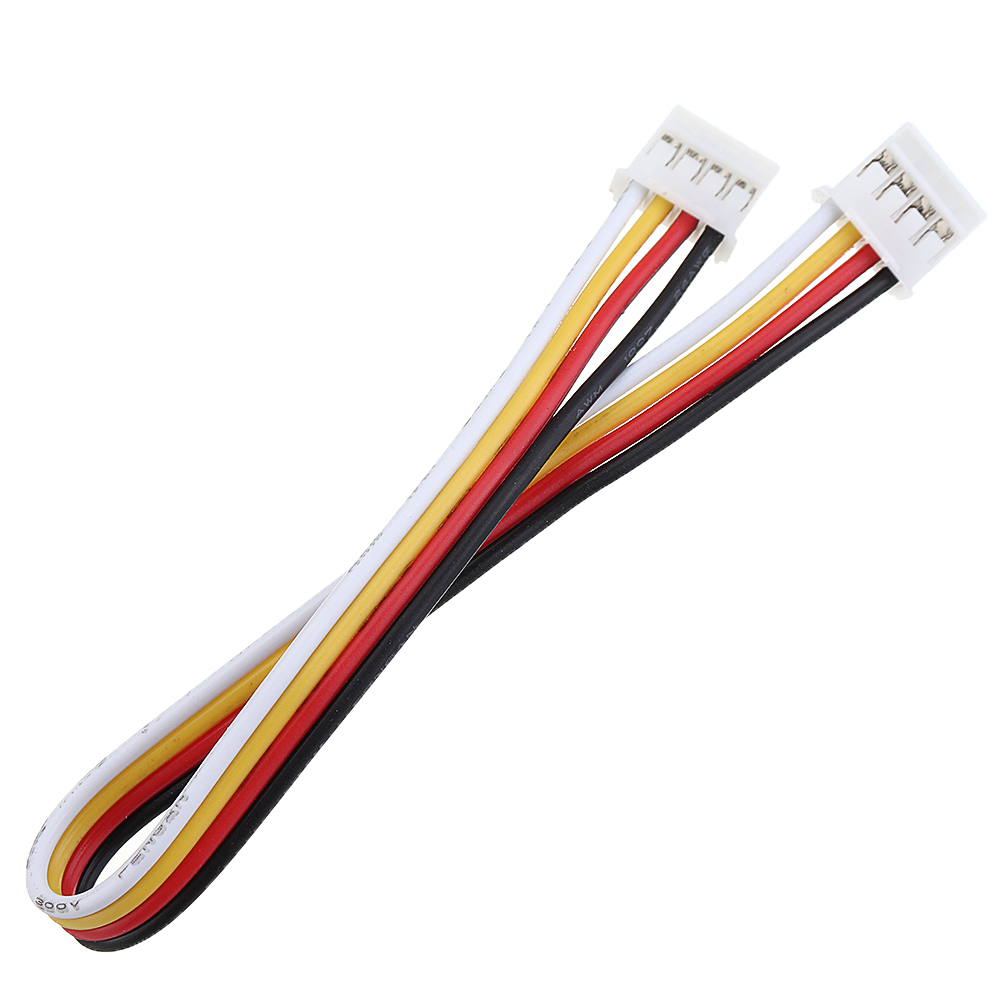

• 10 x Grove-kabel

Toepassing:

• Game Controller
• Afstensbediening schakelaar

Gerelateerde link:

• Officiële video

• Forum

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmeerbrener en elke productpagina heeft een productgerelateerd case-programma voor EasyLoader.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op "Brenwond" om te beginnen met brenen.

3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebren. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

Voorbeeld:

1. voor IDE

De onderstaene code is onvolledig (alleen voor gebruik). Klik op om de volledige code te krijgen hier.

  #include <M5Stack.h>    // verklaring int cur_value_red = 0; int cur_value_blue = 0; // initialisatie M5.begin (); pinMode (26, INPUT); // Rode knop Pin-instelling pinMode (36, INPUT); // Blauwe knop Pin-instelling // gegevens lezen cur_value_red = digitalRead (26); cur_value_blue = digitalRead (36); M5.update ();

2. UIFlow

Klik op om de volledige code te krijgen hier.

Schematisch:

PinMap:

M5Core (GROVE B)	GPIO36	GPIO26	5V	GND
DUAL_BUTTON eenheid	Blauwe knop pin	Rode knop pin	5V	GND
