Kenmerken :
- Gevoelig materiaal MQ-5-gassensor wordt gebruikt om de lucht in de lagere geleidbaarheid van tindioxide (SnO2) te reinigen. Wanneer er een omgeving is waarin de sensor voor brandbaar gas, neemt de geleidbaarheidssensor met toenemende concentratie van brandbare gassen in lucht toe.
- Met behulp van een eenvoudige schakeling om de verandering in geleidbaarheid van de gasconcentratie overeenkomend met het outputsignaal om te zetten. MQ-5-gassensor met hoge butaan, propaan, methaangevoeligheid, methaan en propaan kan beter in aanmerking worden genomen.
- Deze sensor kan een verscheidenheid aan brandbare gassen detecteren, met name aardgas, is een goedkope sensor voor een verscheidenheid aan toepassingen.
- Geschikt voor huishoudelijke of industriële systemen voor vloeibaar petroleumgas, aardgas en kolengasmonitoring. Uitstekende weerstand tegen alcohol, rookinterferentie.
Speciffications:

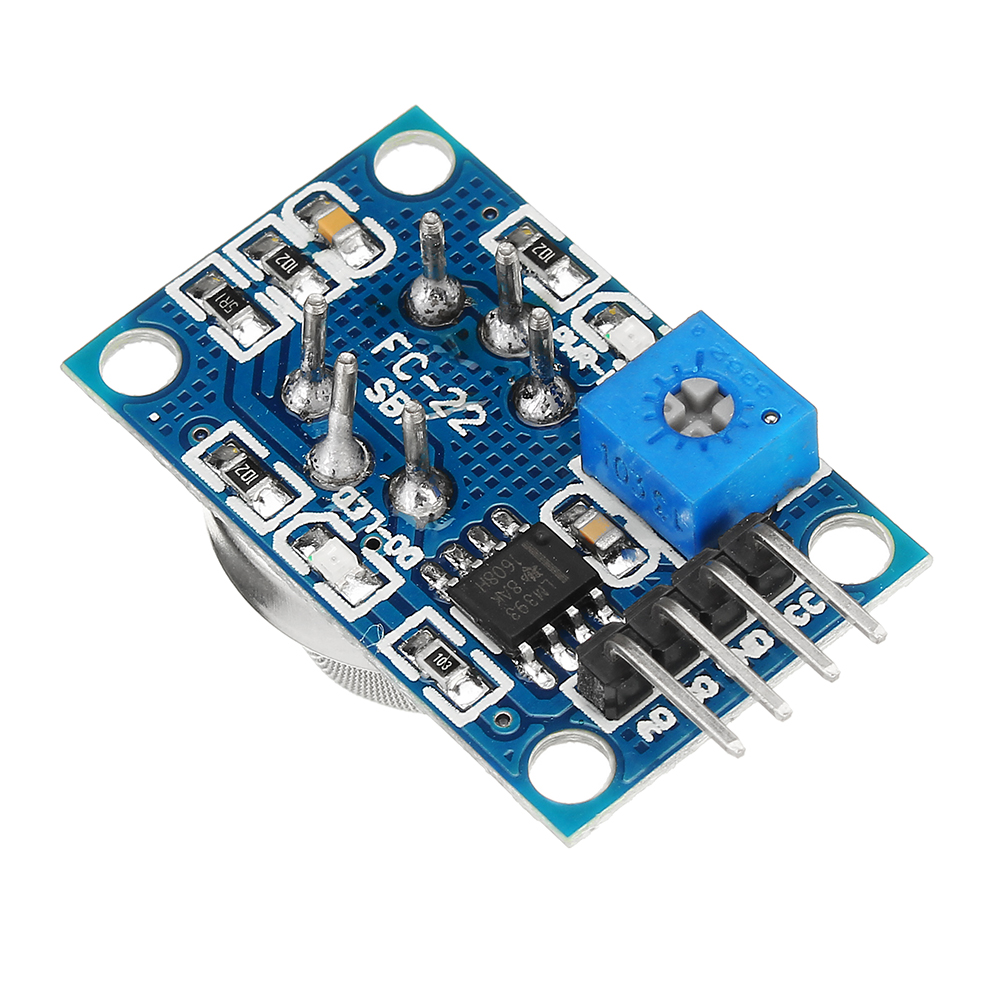

1. Het keurt het dubbele paneelontwerp van uitstekende kwaliteit met machtsaanwijzing en TTL-signaaloutputaanwijzing goed;
2. Het heeft DO-schakelsignaal (TTL) -uitgang en AO analoge signaaluitgang;
3. Het TTL-uitgangsgeldige signaal is laag. (Wanneer de uitvoer laag is, is het signaallampje aan, kan het direct worden aangesloten op de MCU of relaismodule)
4. De spanning van de analoge uitgang, hoe hoger de concentratie, hoe hoger de spanning.
5. Het heeft een goede gevoeligheid voor detectie van gas en aardgas.
6, er zijn vier schroefgaten voor eenvoudige positionering;

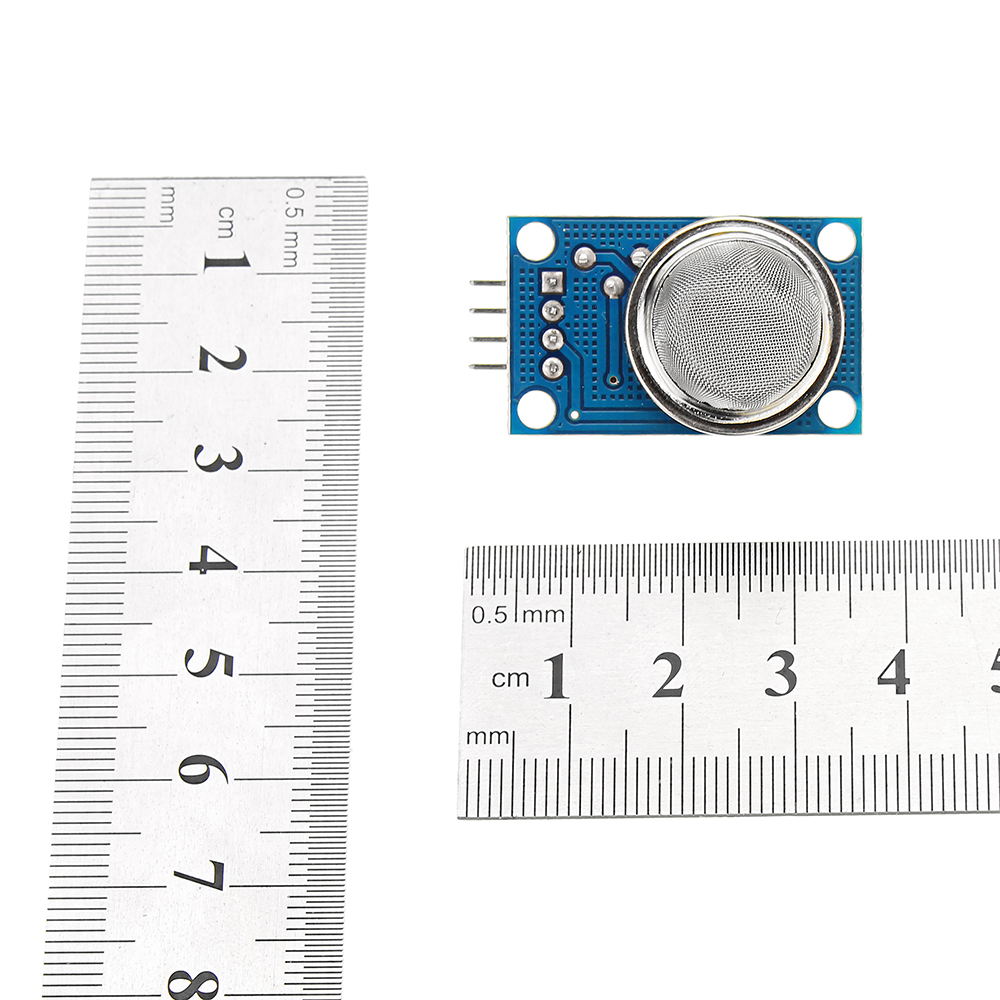

7, productafmetingen: 32 (L) * 20 (W) * 22 (H)
8, heeft een lange levensduur en betrouwbare stabiliteit
9, snelle respons herstel kenmerken
Elektrische prestaties:
Dectie van gas: vloeibaar gas / methaan / steenkoolgas / lpg
Dosisconcentratie: 300-10000ppm
Ingangsspanning: DC5V
Stroomverbruik (stroom): 150mA
DO-uitvoer: TTL digitale hoeveelheden 0 en 1 (0,1 en 5V)
AO output: 0.1-0.3V (relatief niet-vervuilend), de hoogste concentratie spanning is ongeveer 4V
De chip gebruiken: AT89S52
Crystal: 11.0592MHZ
Baudrate: 9600
Compilatie-omgeving: Keil
Speciale herinnering:
Nadat de sensor is geactiveerd, moet deze ongeveer 20 seconden worden voorverwarmd en zijn de gemeten gegevens stabiel. De verwarming van de sensor is een normaal verschijnsel, omdat er een verwarmingsdraad in zit, als deze warm is, is dit niet normaal.
Pakket inbegrepen:

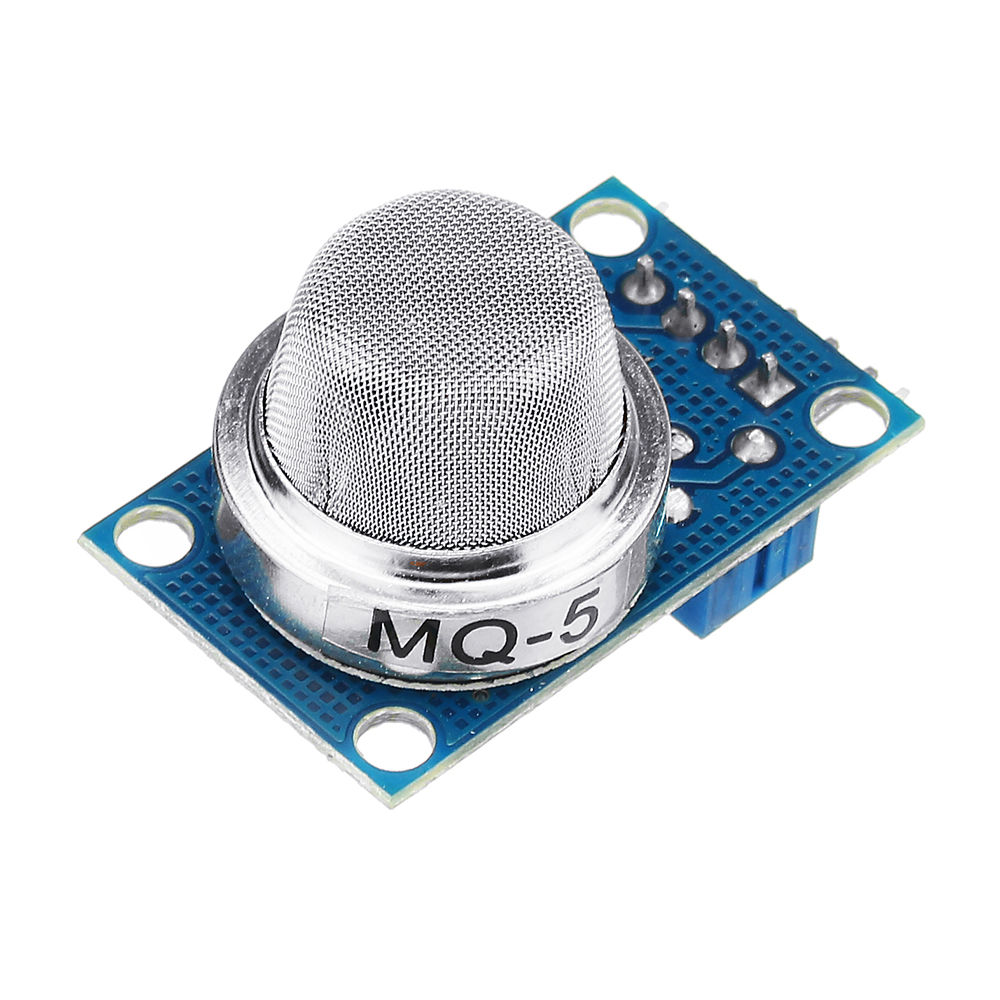

10 x MQ-5 gassensormodule
