Beschrijving:

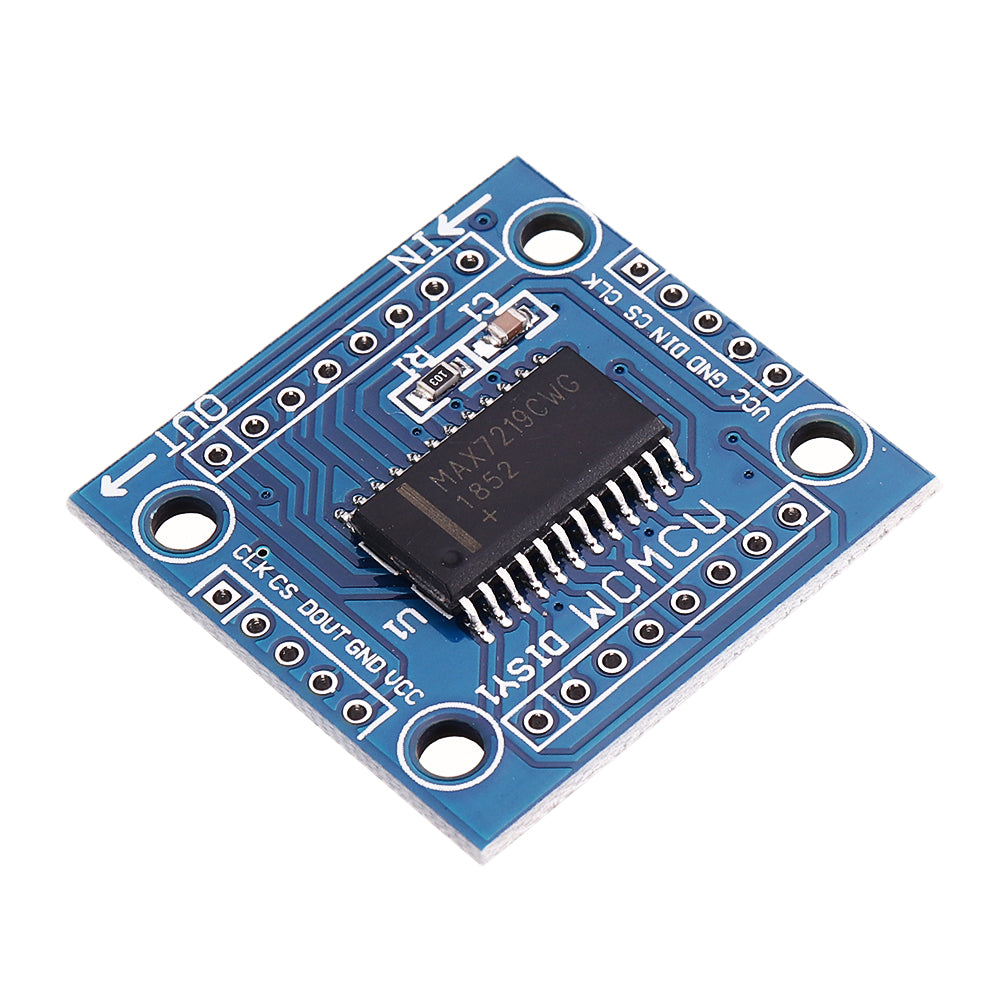

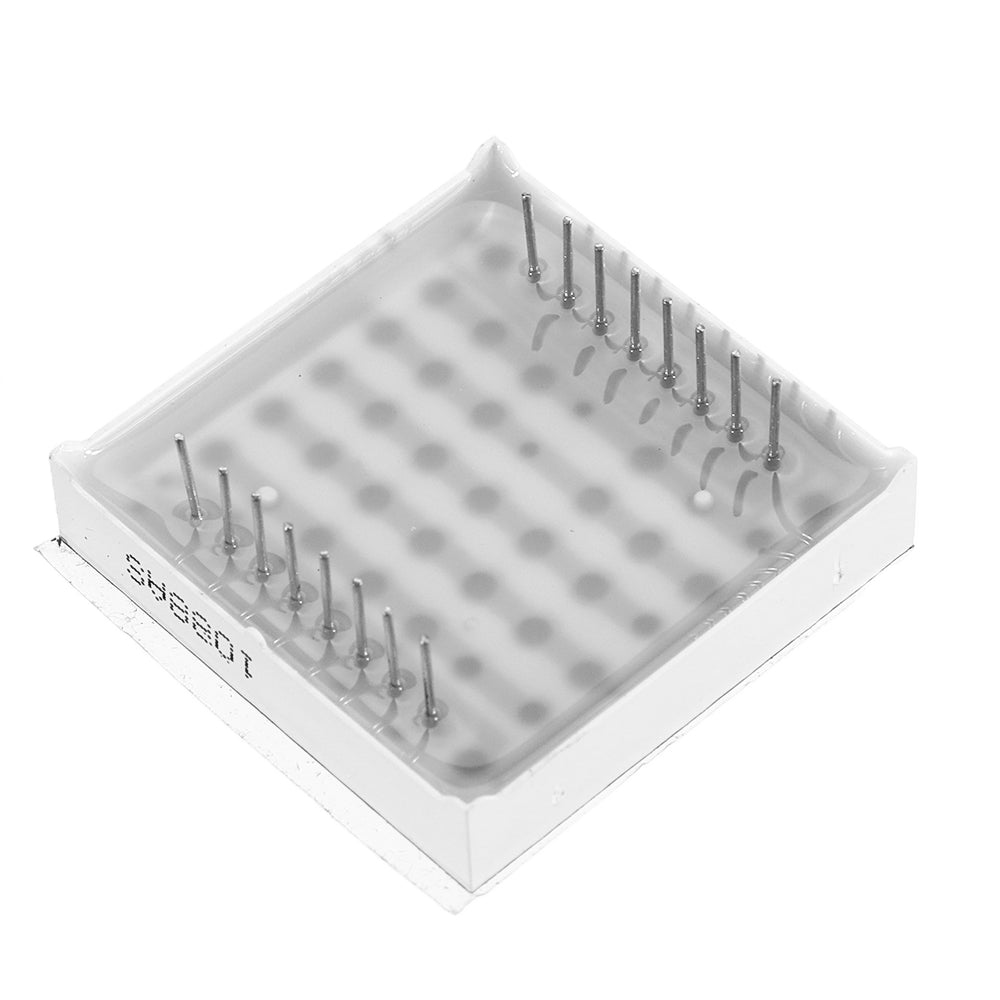

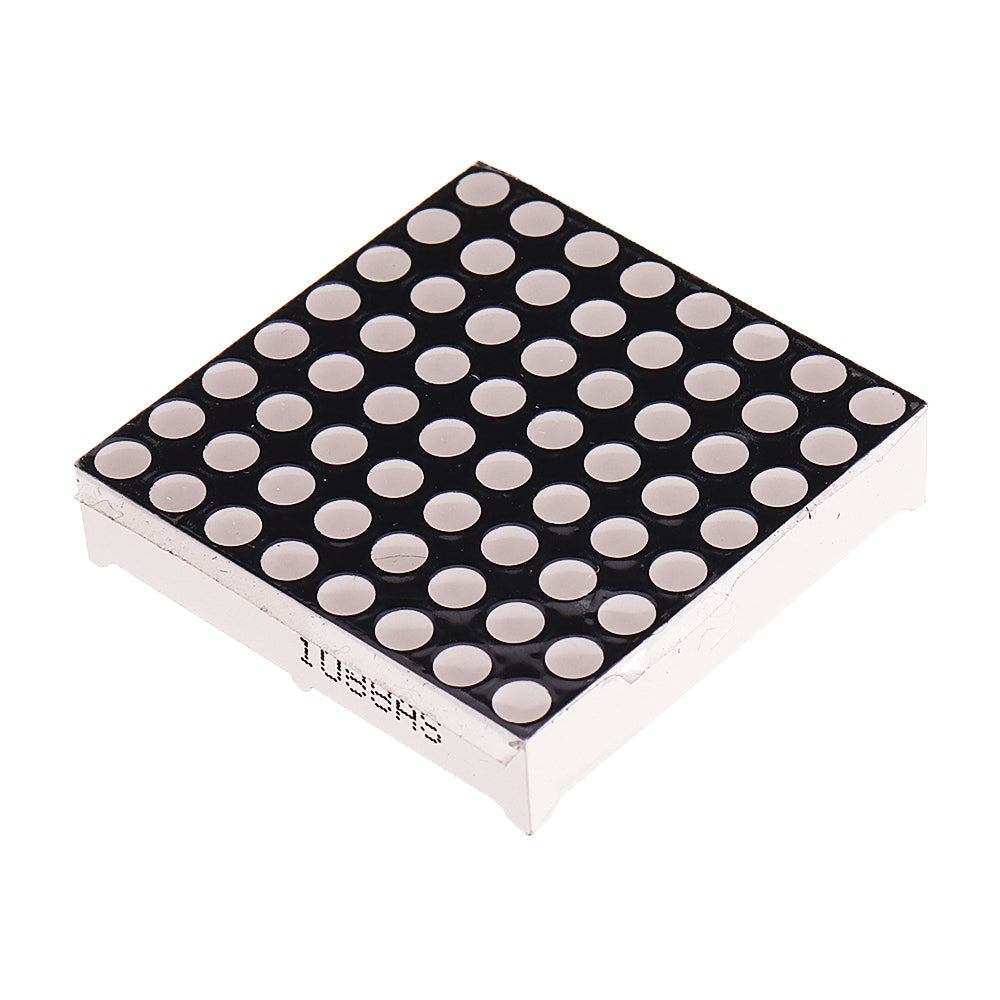

· Een enkele module kan een 8 * 8 gemeenschappelijk negatief rooster aandrijven
· Bedrijfsspanning module: 5V
· Modulegrootte: 3,2 cm lang, 3,2 cm breed en 1,5 cm hoog
· Met 4 vaste schroefgaten en een diameter van 3 mm, kan het worden bevestigd met M3 koperen kolom.
· Modules met invoer- en uitvoerinterfaces ondersteunen cascade van meerdere modules
Bedrading instructies:

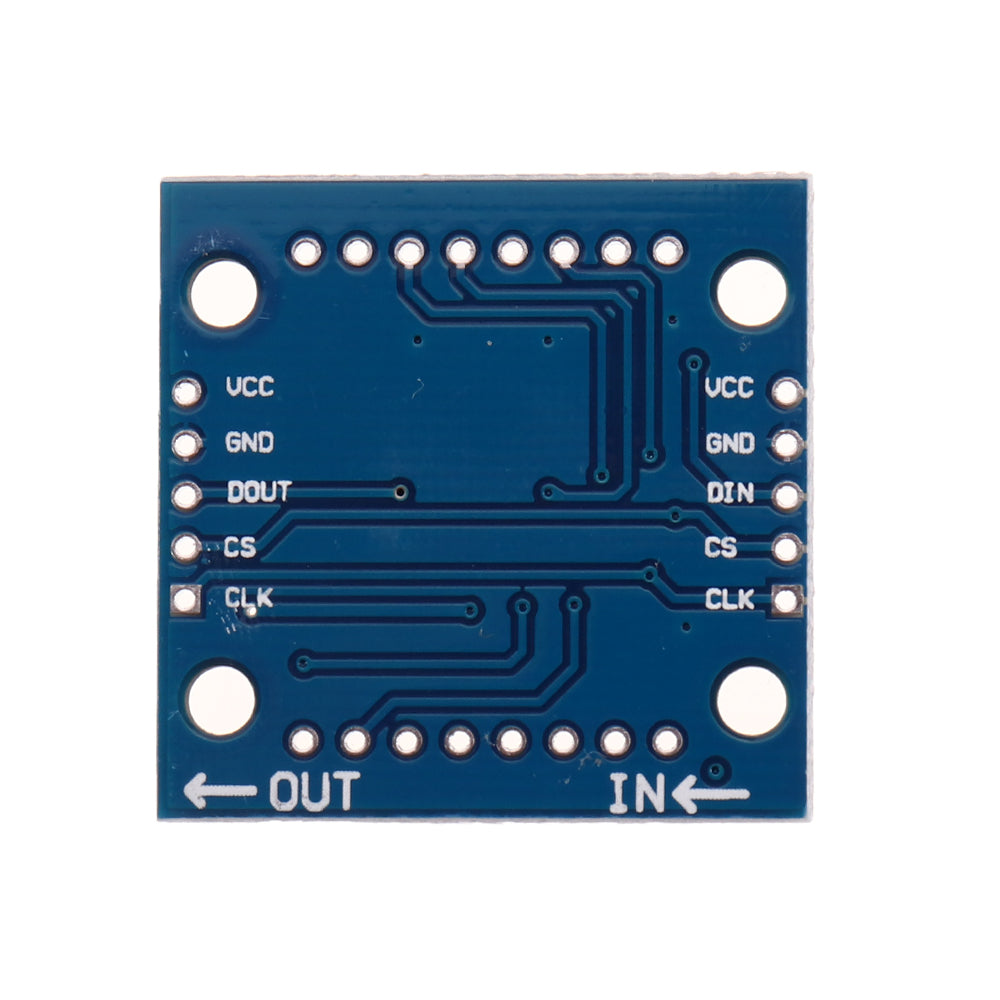

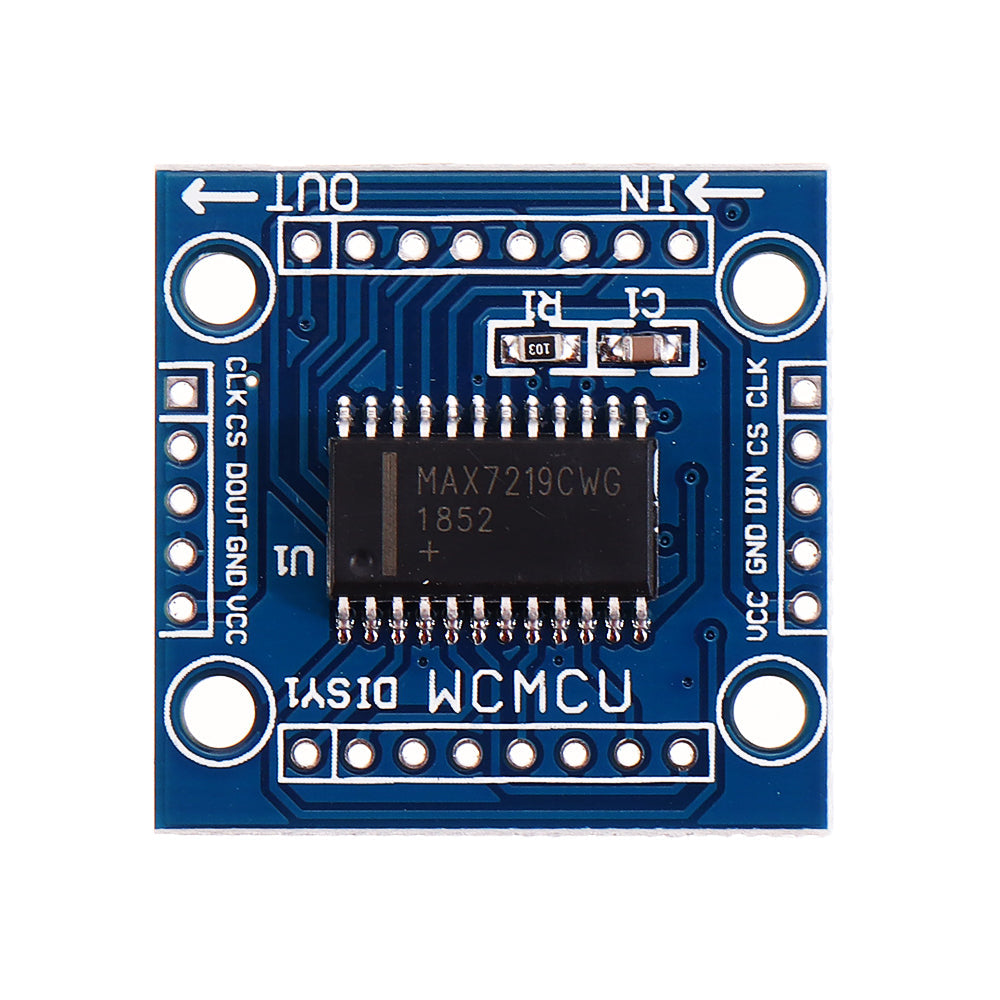

De linkerkant van de module is de invoerpoort en de rechterkant is de uitvoerpoort.
Wanneer u een enkele module bestuurt, hoeft u alleen de invoerpoort op de CPU aan te sluiten.
Wanneer meerdere modules in cascade zijn aangesloten, maakt het ingangseinde van de eerste module verbinding met de CPU, maakt het uitgangseinde verbinding met het ingangseinde van de tweede module, verbindt het uitgangseinde van de tweede module met het ingangseinde van de derde module, en zo Aan.
Neem 51 enkele chipcomputer als voorbeeld:
· VCC 5V
· GND GND
· DIN_P20
· CS_P21
· CLK_P22
Pakket inbegrepen:

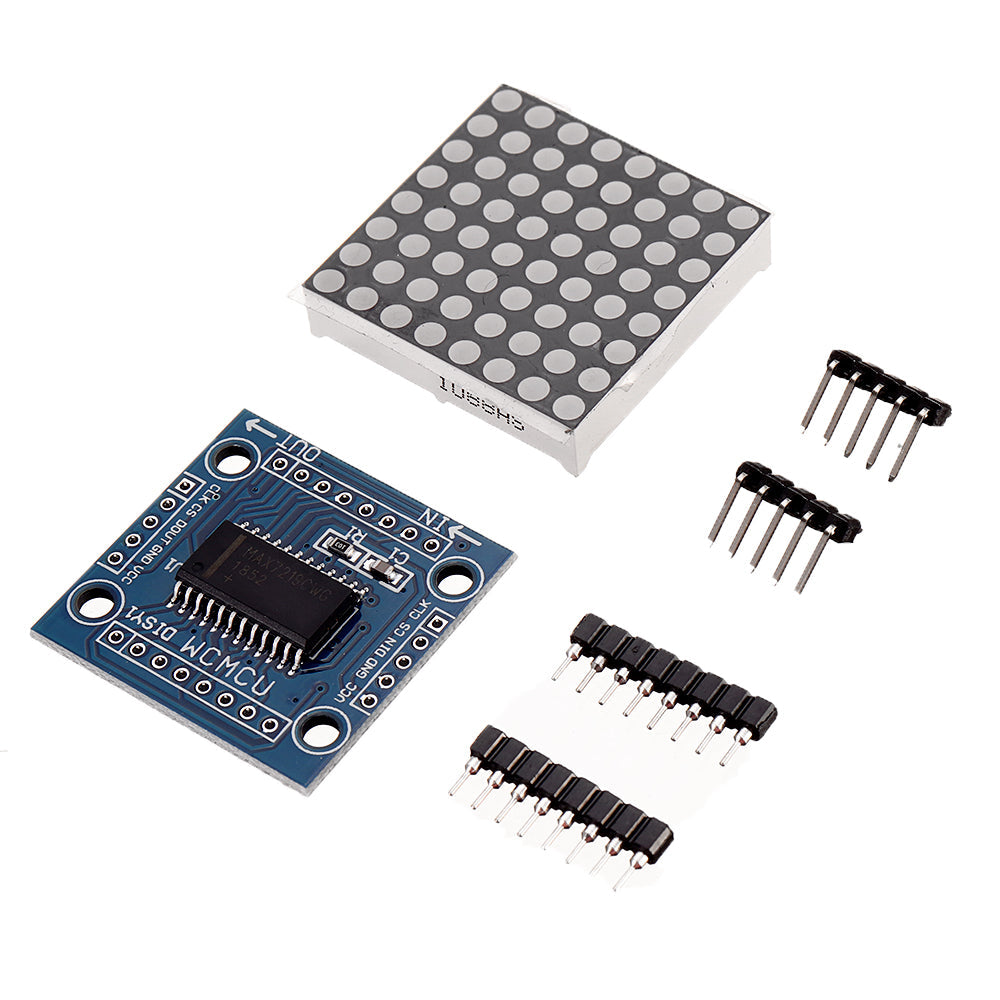

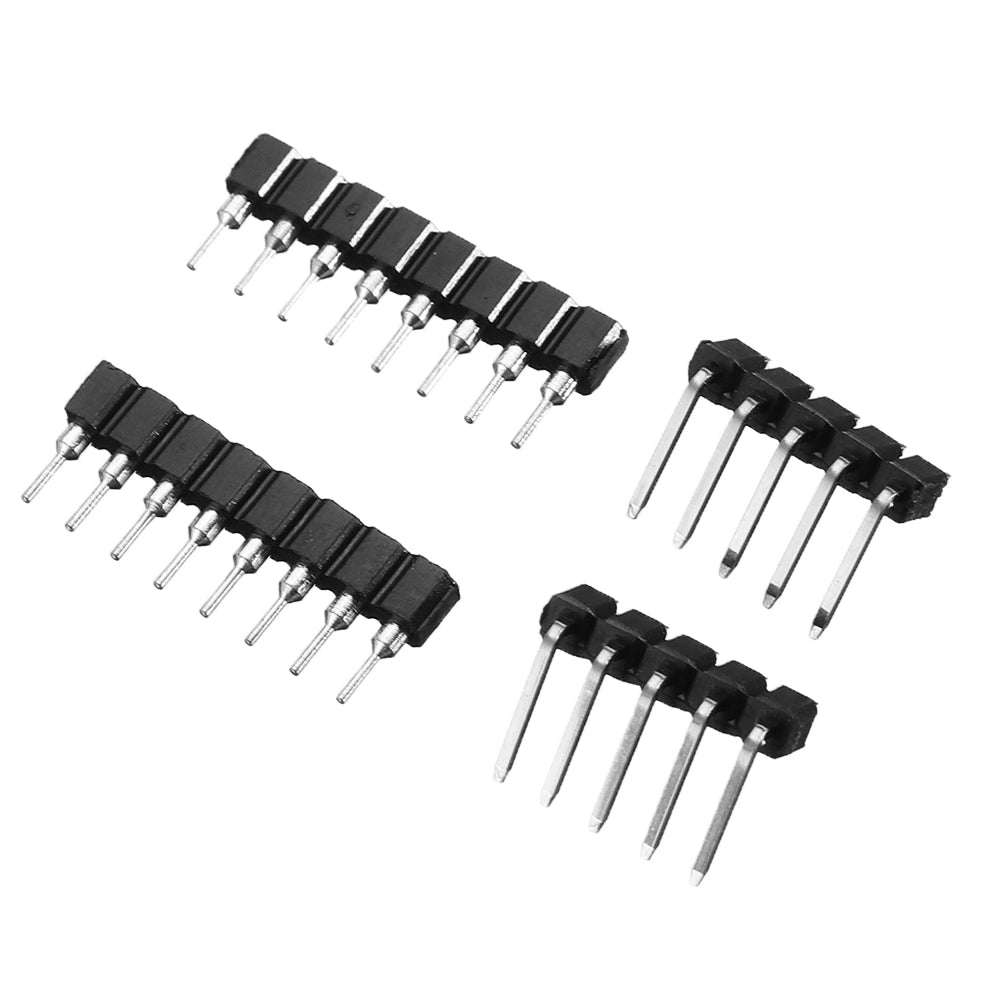

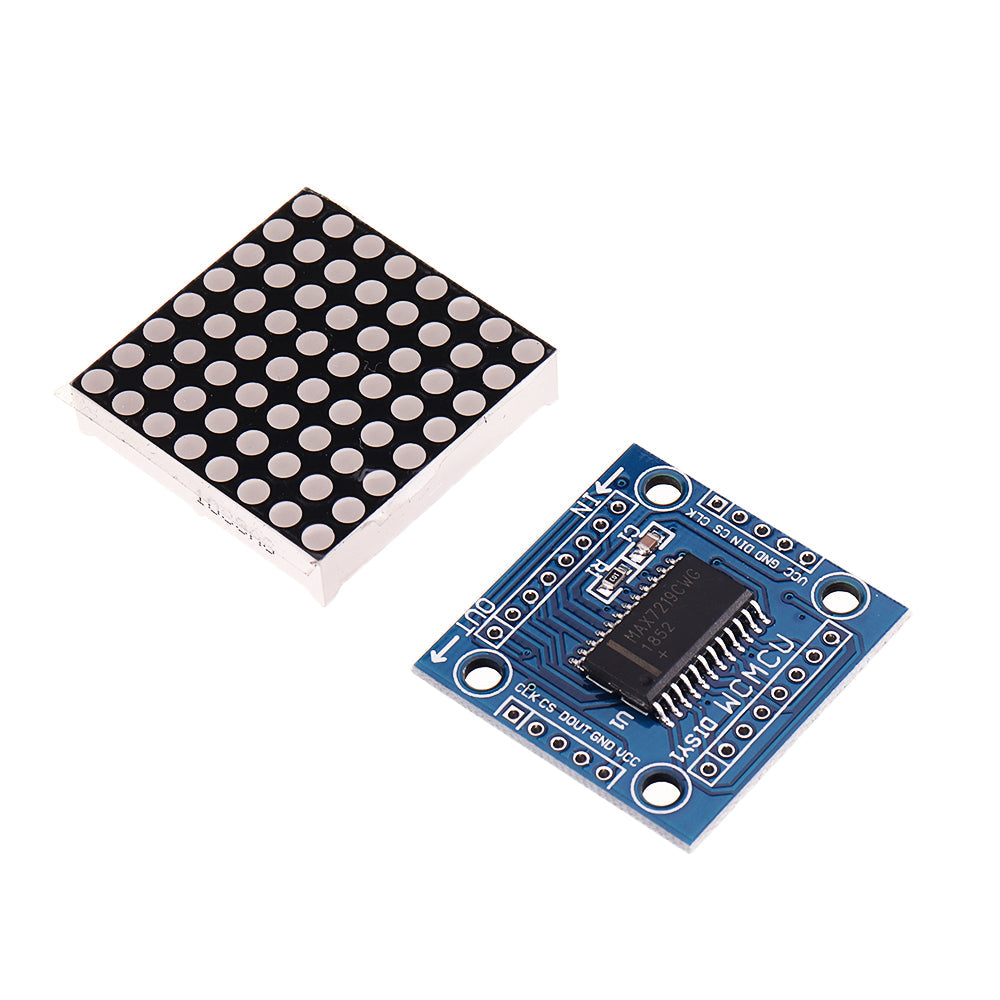

10 x MAX7219 Dot Matrix Module DIY-kit
