Fiber Optical FTTH Tool Kit Fiber Cleaver & Optical Power Meter Finder
Productomschrijving

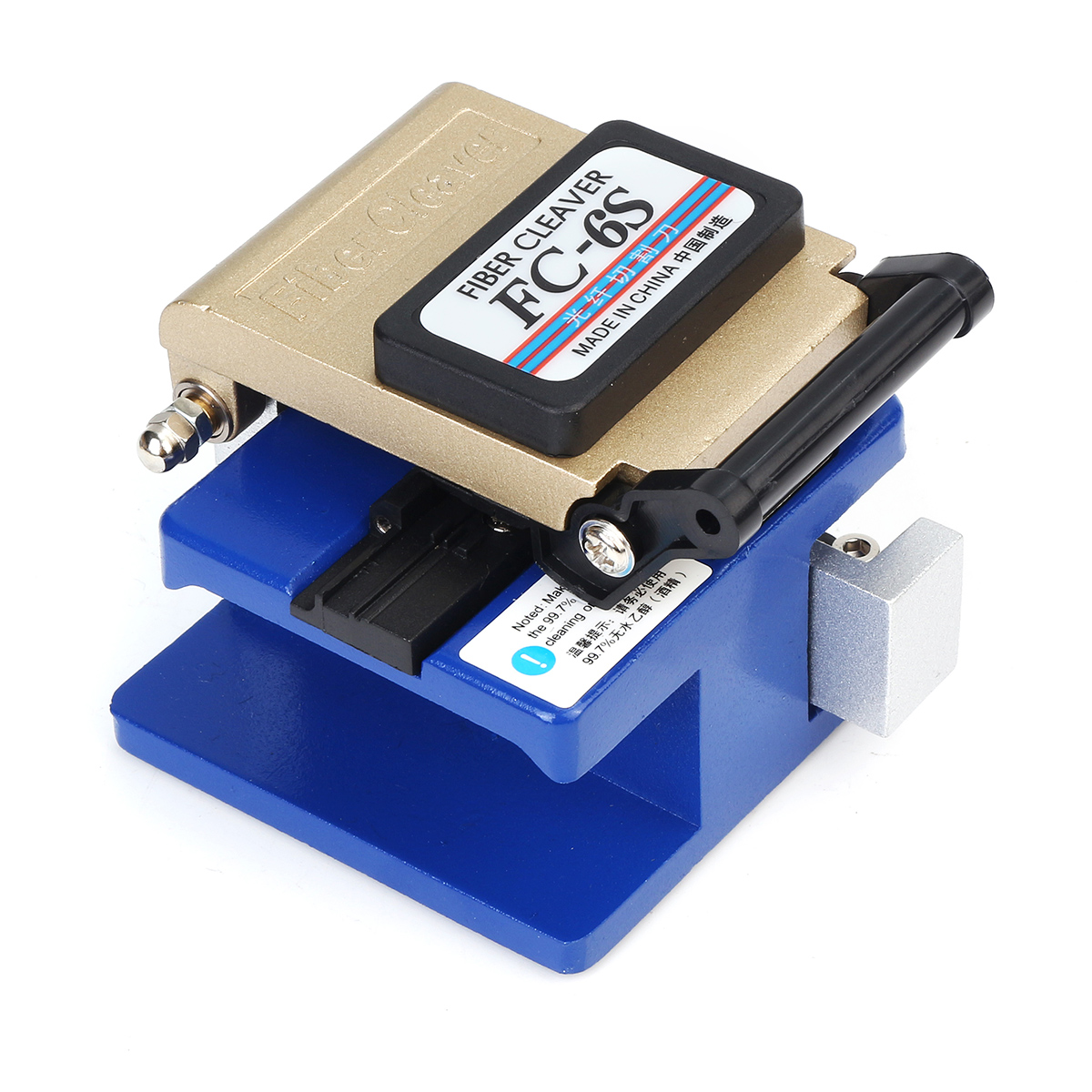

Vezelmes
Technische parameters:
Bruikbare blootliggende vezeldiameter: 125um
Toepasselijk kernnummer van de vezel: enkele kern
Toepasbare vezelbekledingsdiameter: 0.25 en 0,9 mm
Noodzaak om lengte te strippen vóór het snijden van vezels: vezel snijlengte + 18 mm of meer
Vezel snijlengte: 9-16mm (0.25mm) 10-16mm (0.9mm)
Representatieve waarde van de snijhoek: ≤0,5 °
Levensduur van het mes: 48000 kerndraad
Afmeting: 75x63x63mm
Methode van aanpak:

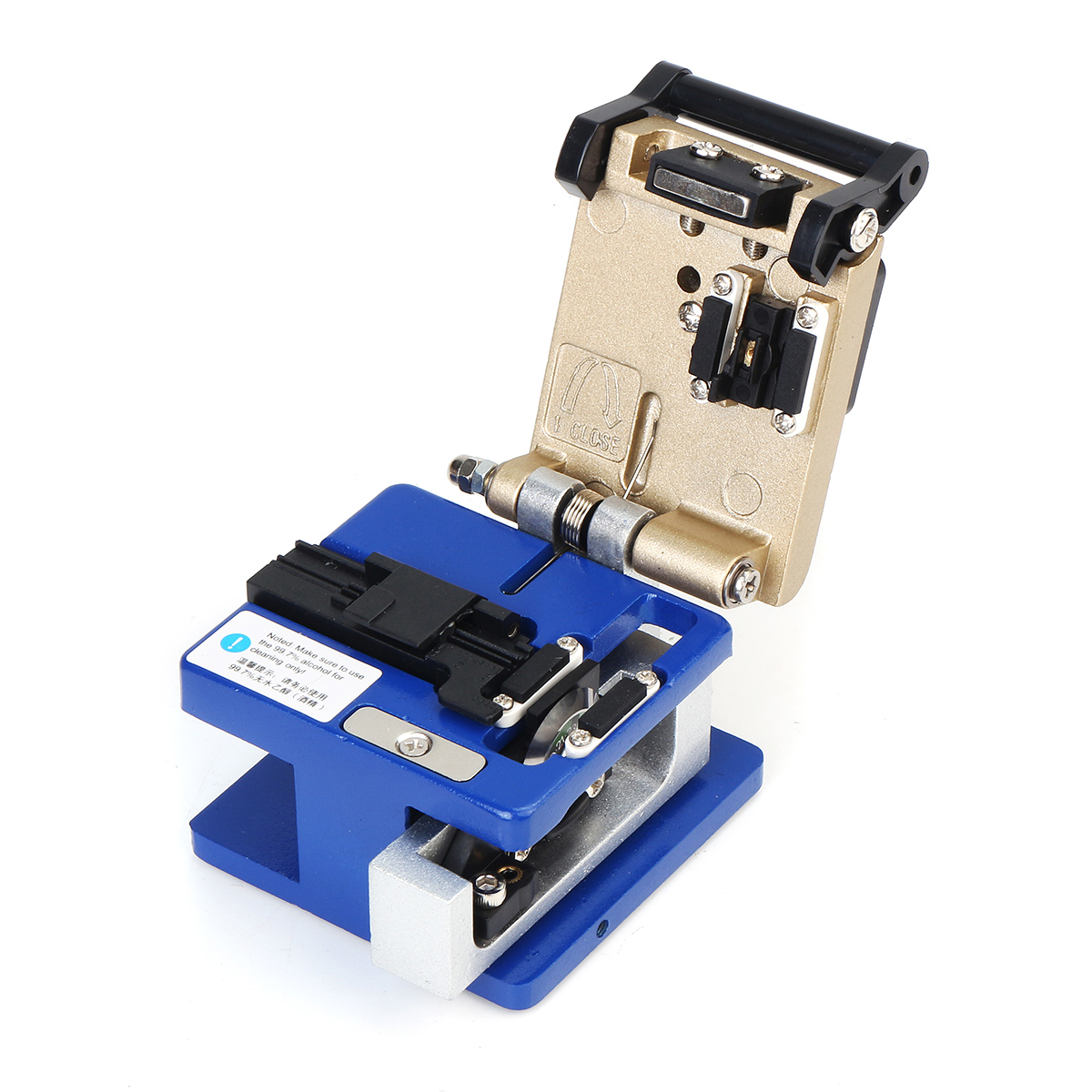

1. Open de afdekplaat van de vezelplaat en open de plaat van de enkeladerige vezelklem. Bevestig de positie van de knif-houder aan de voorkant
2. Plaats de vezel in de V-groef van de enkeladerige vezelklem en lijn de vezelcoating uit om de grenslijn en de schaal op de armatuur te verwijderen, indien nodig.
3. Sluit de klem van de enkelkernige vezelklem om de vezel vast te klemmen. Sluit de afdekking van de vezelplaat en duw de gereedschapshouder naar binnen om de vezel af te snijden
4. Open de afdekking van het glasvezelpaneel en open de glasvezelclip terwijl u de klem van de enkelkernige vezelklem opent. Vergeet niet om vezelresten te verwijderen.

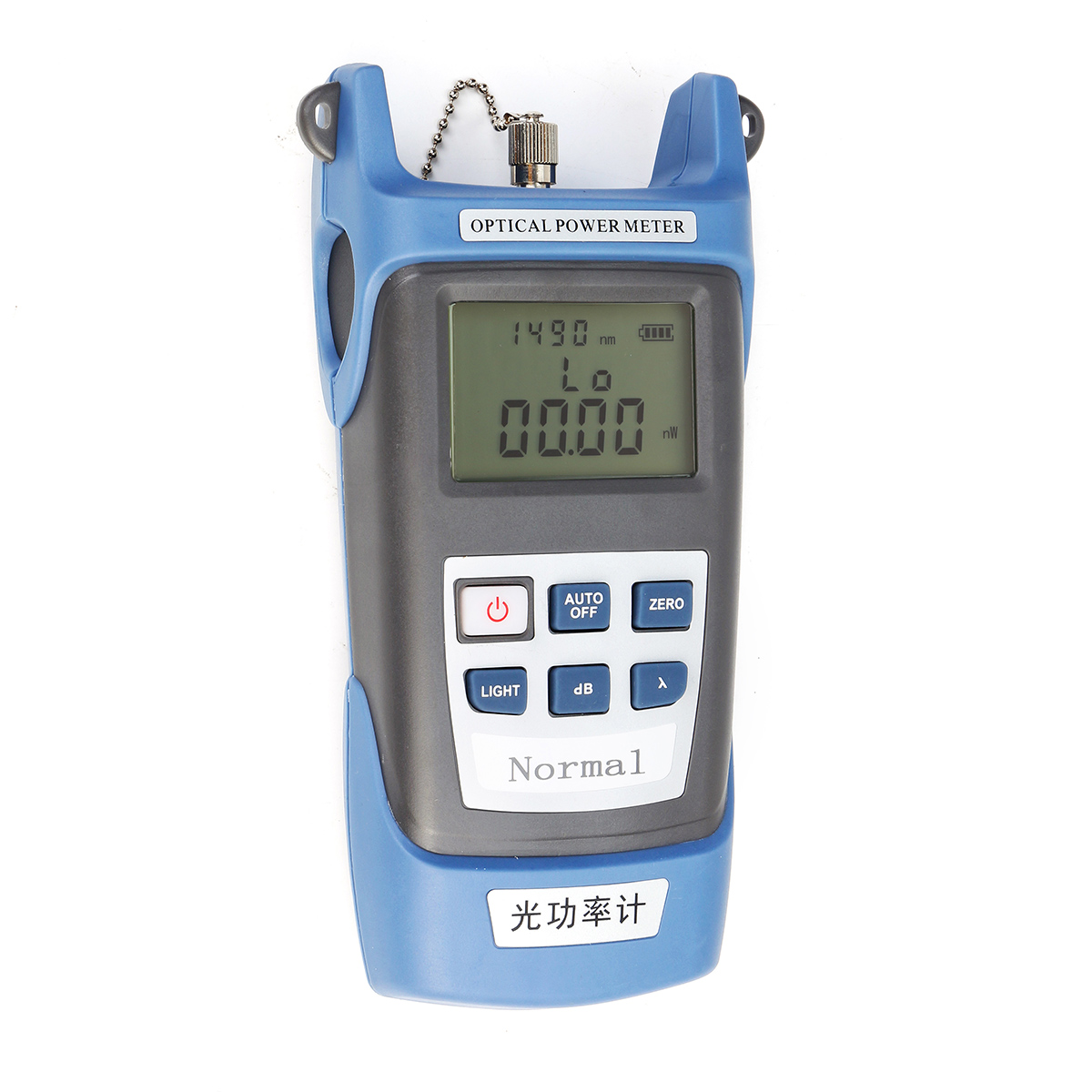

Optische energiemeter
Technische parameters
Golflengte bereik: 800 ~ 1700 nm
Connector: FC / SC / ST (optioneel)
Sonde type: InGaAs
Vermogen meetbereik: -70 ~ + 3 of -50 ~ + 20
Onzekerheid: ± 5%
Standaard golflengte (nm): 850/1300/1310/1490/1550/1625
Schermresolutie: lineaire weergave: 0,1%, logaritmische weergave: 0,01 dBm
Roodlicht-werkgolflengte (één machineserie): 650 nm
Roodlichtvermogen (één machineserie) (MW): 1, 5, 10, 20, 30 (optioneel)
Werktemperatuur: -20 ~ + 60 ° C
Opslagtemperatuur: -25 ~ + 70 ° C
Automatische uitschakeltijd: 10min
Continue werktijd van de batterij: ≥48 uur
Afmeting: 180 * 100 * 48 mm
Toets Beschrijving
1. Schakelmachine: druk binnen een seconde om te starten en druk vervolgens op deze knop om uit te schakelen
2. AUTO / UIT: druk op deze knop om de automatische uitschakelfunctie uit te schakelen of in te schakelen. Op het LCD-scherm wordt de prompt in de linkerbovenhoek weergegeven.
3. NUL: druk op deze toets om het automatisch wissen te bewerkstelligen, het huidige testresultaat in te stellen of in te stellen als referentiewaarde, en een relatieve vermogensmeting uit te voeren. Het display toont de ingestelde dBm-waarde
4. LICHT: met deze knop kan de achtergrondverlichting worden in- of uitgeschakeld en op het LCD-scherm wordt de prompt in de linkerbovenhoek weergegeven.
5. dB: verander de gegevensweergave-eenheid. De dBm-, dB- en nW-eenheden kunnen achtereenvolgens worden geselecteerd en de testgegevens worden weergegeven in de overeenkomstige structuur. De conversierelatie van nW en dBm: 10log (nw) = (dBm)
6. λ: 6 golflengten kunnen worden geselecteerd (850nm / 1300nm / 1310nm / 1490nm / 1550nm / 1625nm). Deze instelling wordt tegelijkertijd op het LCD weergegeven.
Kenmerken:
● Hoge precisie knip-fe
● Praktisch en duurzaam
● Een handige set, volledig uitgerust
Toepassing: Vezelhulpmiddelen
Pakket inbegrepen:

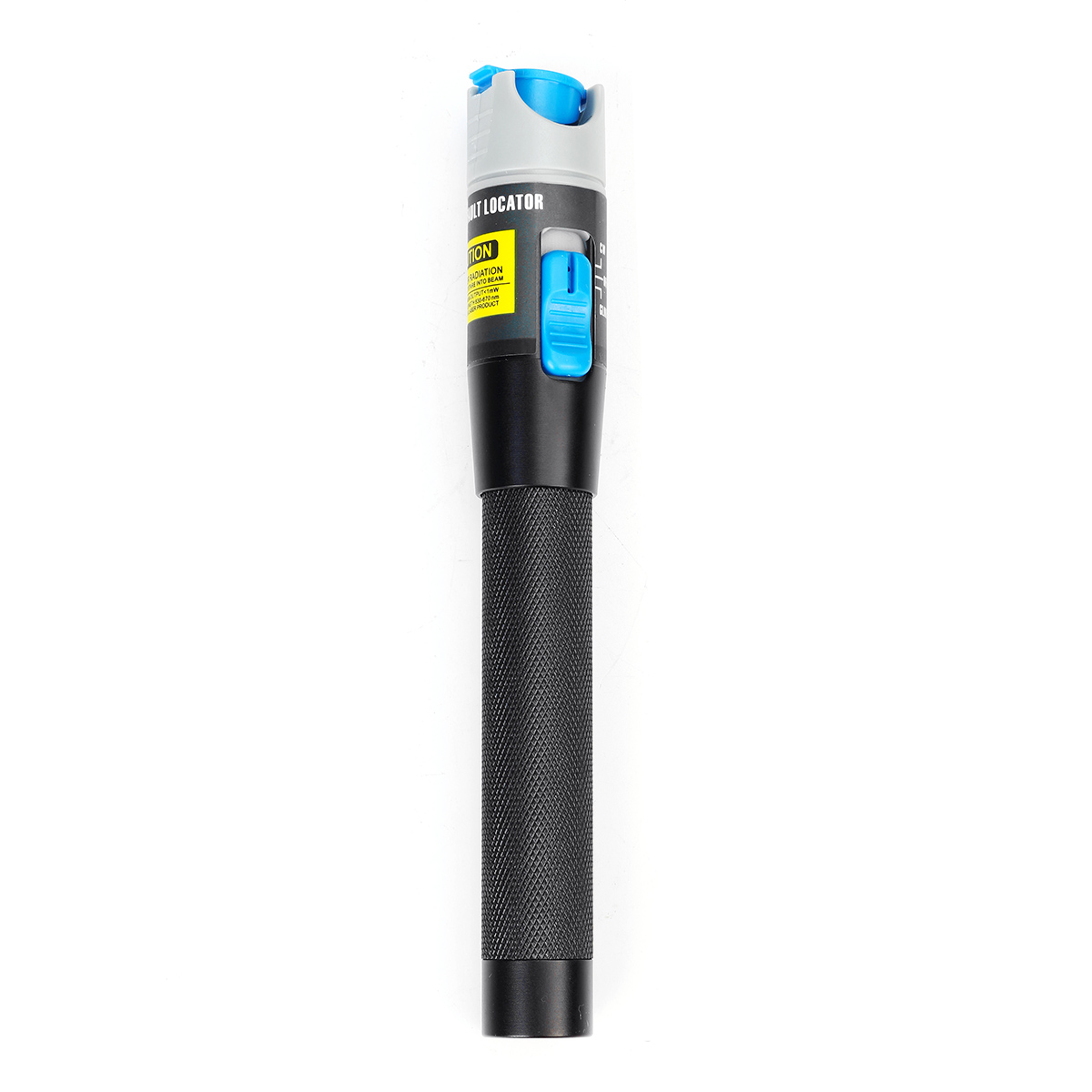

● 1 x testpen van optische vezel rood licht

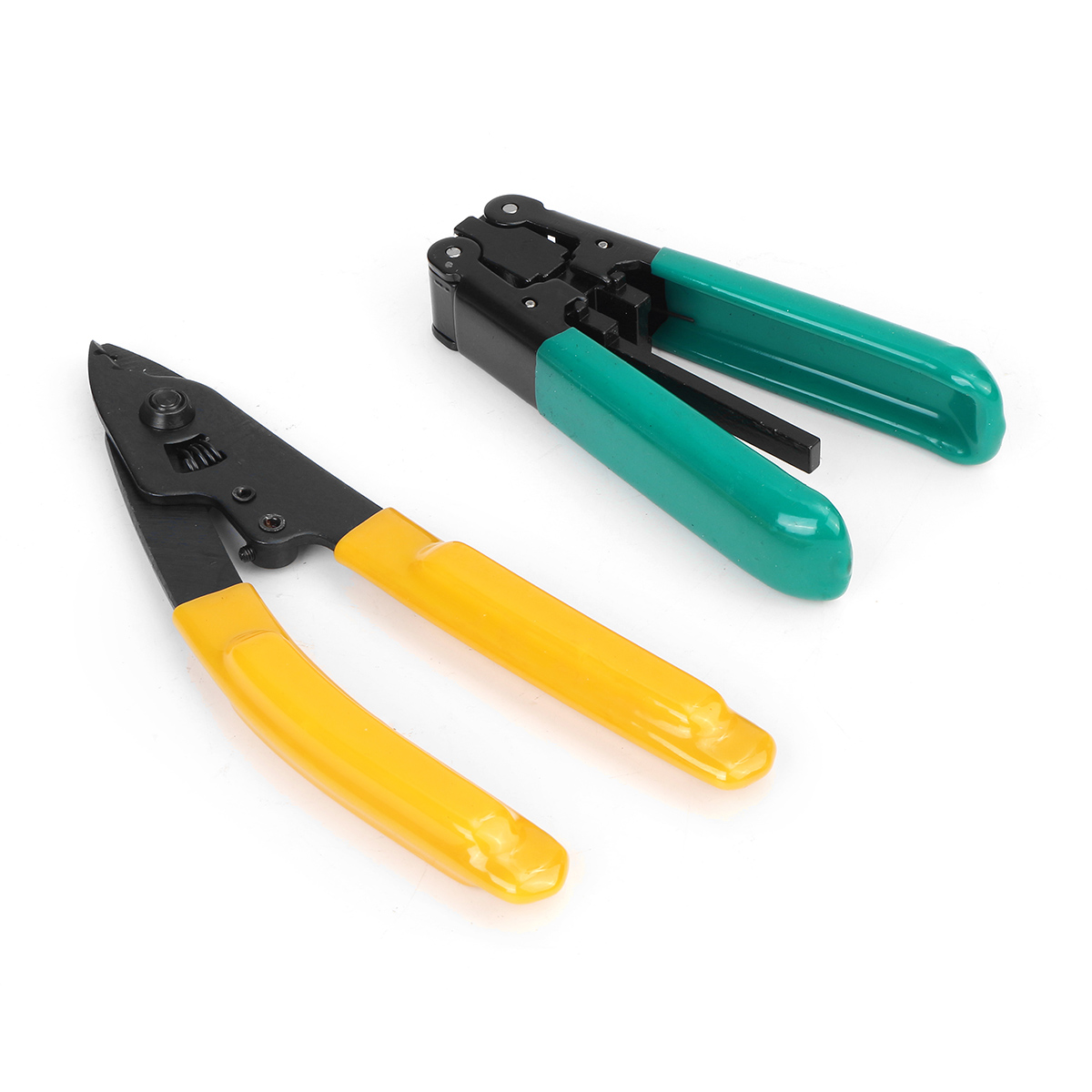

● 1 x CFS-2 Duplex optische coating voor coatingstriptang
● 1 x Miller-klem
● 1 x High Power Optische Power Meter

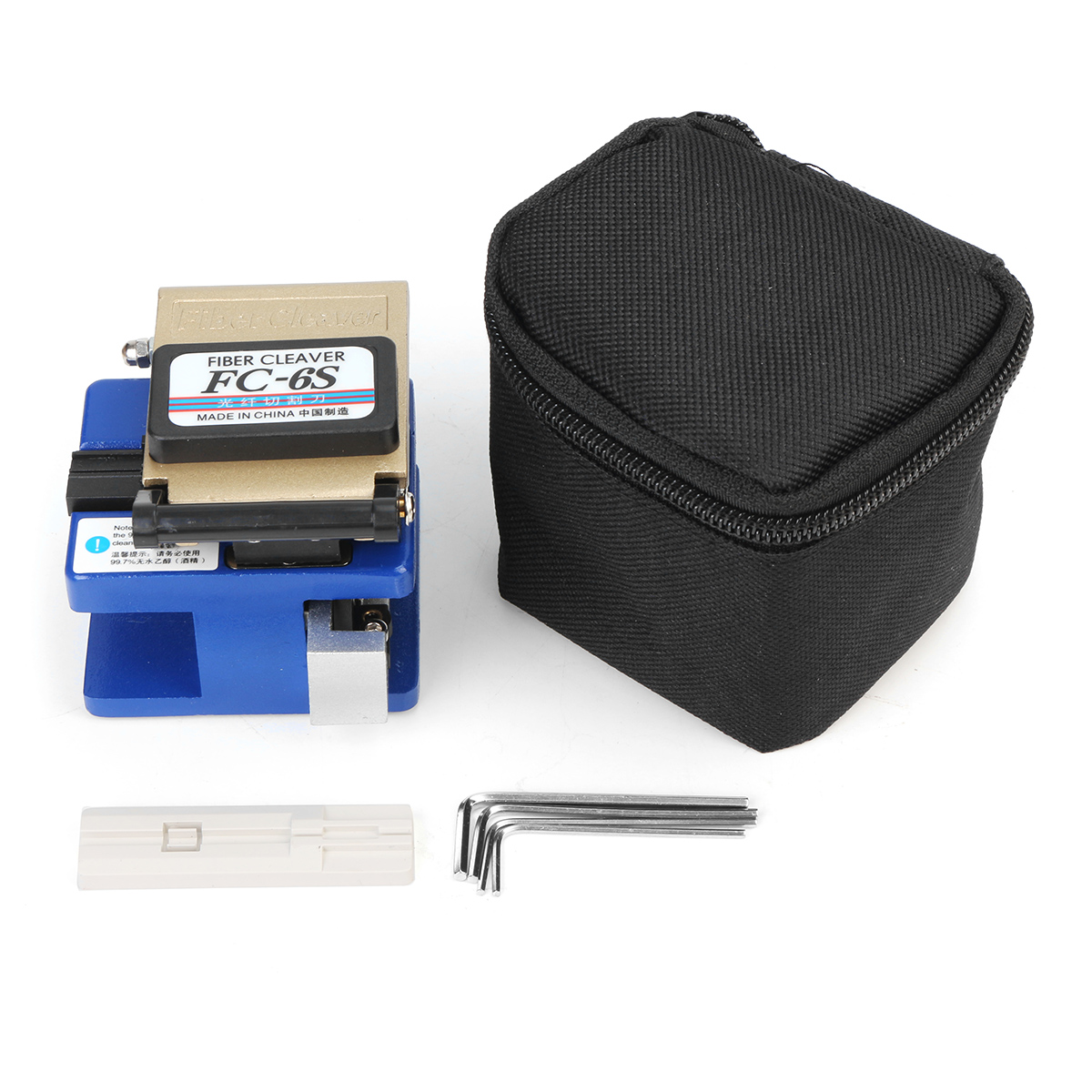

● 1 x Fibre Cleaver
● 1 x adapter
● 1 x fles
● 1 x vaste lengte

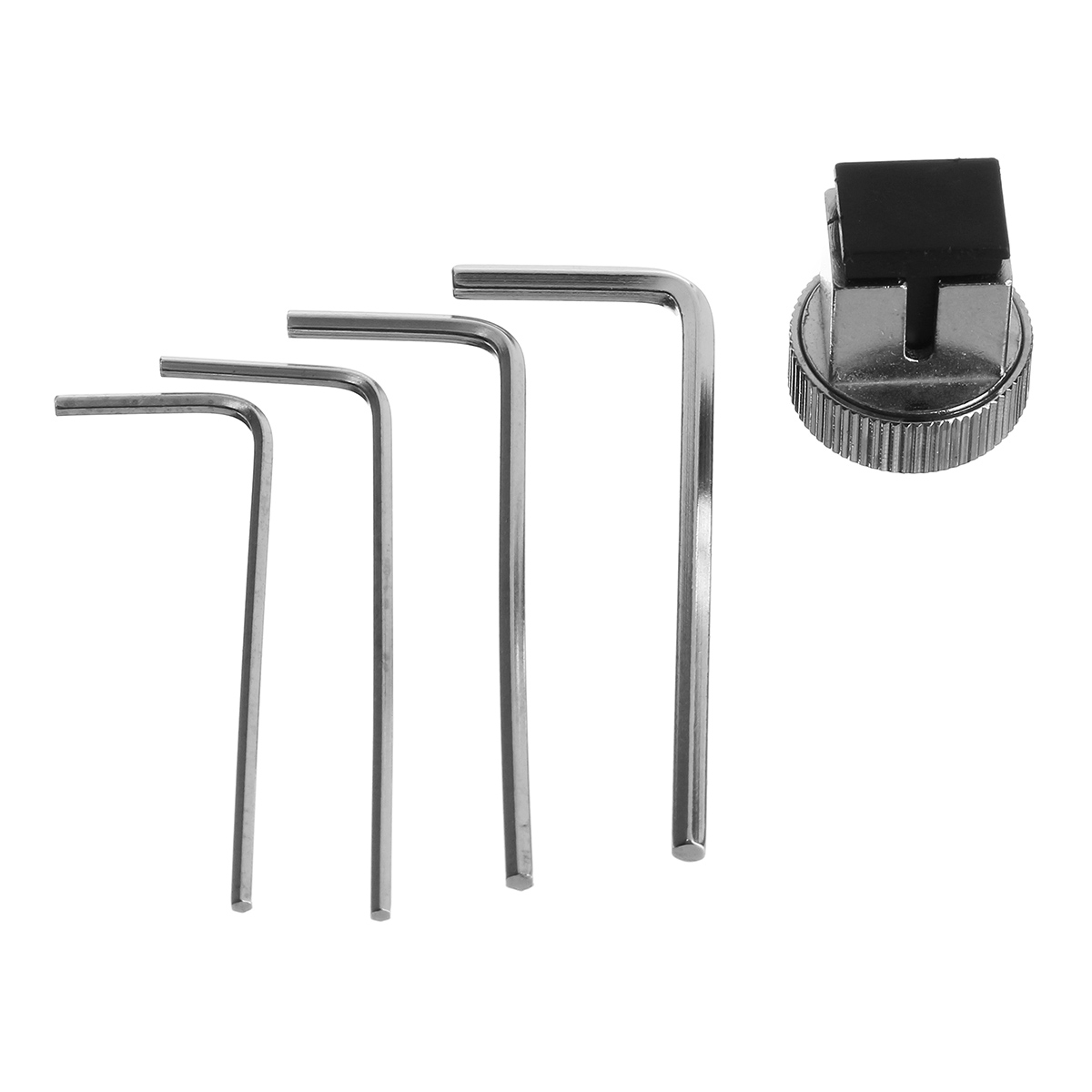

● 4 x inbussleutels
● 1x Toolkit met afneembare riemen

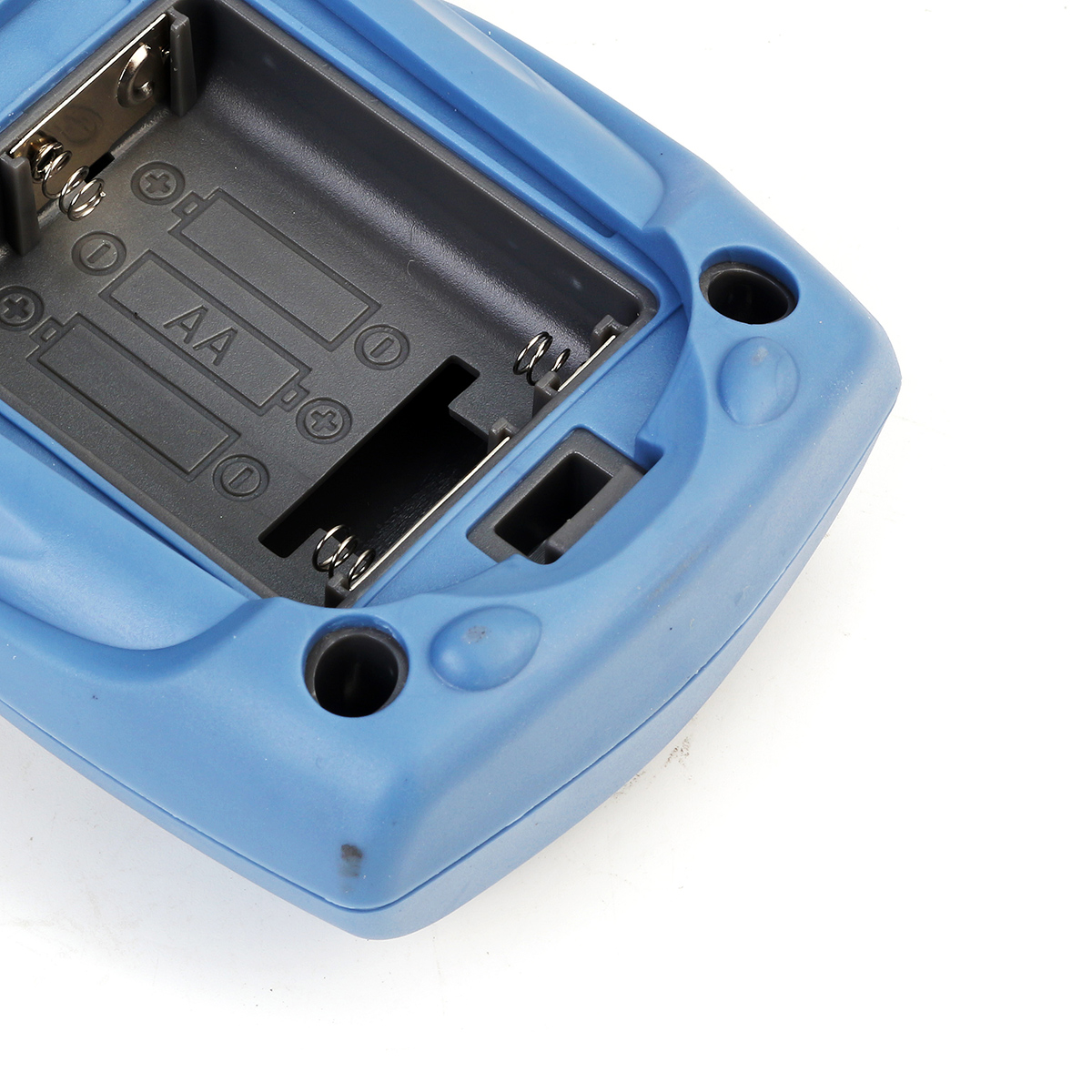

(Batterij is niet inbegrepen)
