specificaties:
Center frequentie: 5,8 GHz
Bandbreedte: 660 MHz (5,47 - 6,13 GHz)
Matching: S11
Axiale ratio: 1,05 (0,38 dB)
Antenna-versterking: 14,4 dBi
Halve kracht bundelbreedte: 30 ° (horizontaal en verticaal)
Stralingsrendement: 75%
Kenmerken:
Kenmerken:
1. Goede stralingsefficiëntie. De meeste FR4-gebaseerde patches hebben een vreselijke efficiëntie omdat FR4 zeer lossy is op 5,8 GHz.
Bovendien hebben de meeste array-antennes hogere verliezen in het feednetwerk.
Dit ontwerp maakt gebruik van gekoppelde patches om het feednetwerk eenvoudig te houden en deze verliezen te verminderen.
Bovendien hebben de meeste array-antennes hogere verliezen in het feednetwerk.
Dit ontwerp maakt gebruik van gekoppelde patches om het feednetwerk eenvoudig te houden en deze verliezen te verminderen.
2. Uitzonderlijk goede axiale ratio, niet alleen direct loodrecht op de patch, maar ook uit het midden.
3. Hoge versterking, hoewel niet zo hoog als de theoretische winst van een array met 7 elementen.
Dit komt omdat het maximaliseren van de versterking zou resulteren in hoge zijlobben en een slechte axiale verhouding.
Dit komt omdat het maximaliseren van de versterking zou resulteren in hoge zijlobben en een slechte axiale verhouding.
4. Zeer lage zijlobben, bijna alle energie is geconcentreerd in de hoofdlob.
Dit vergroot de breedte van de hoofdlob, ten koste van een beetje gain.
Pakket inbegrepen:
Dit vergroot de breedte van de hoofdlob, ten koste van een beetje gain.
Pakket inbegrepen:

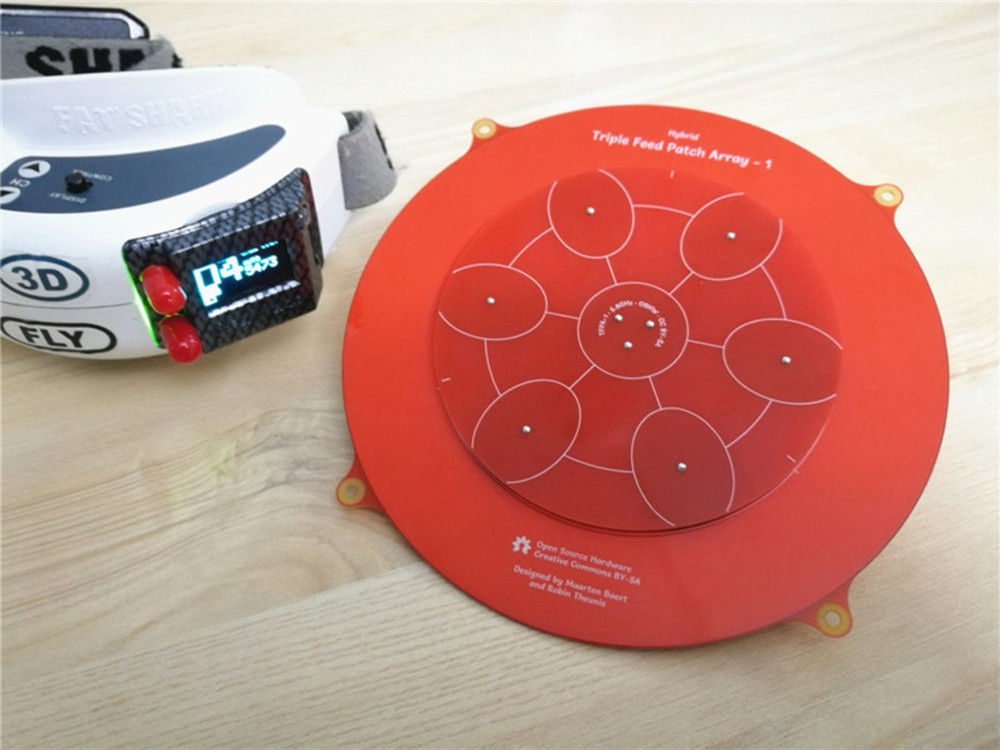

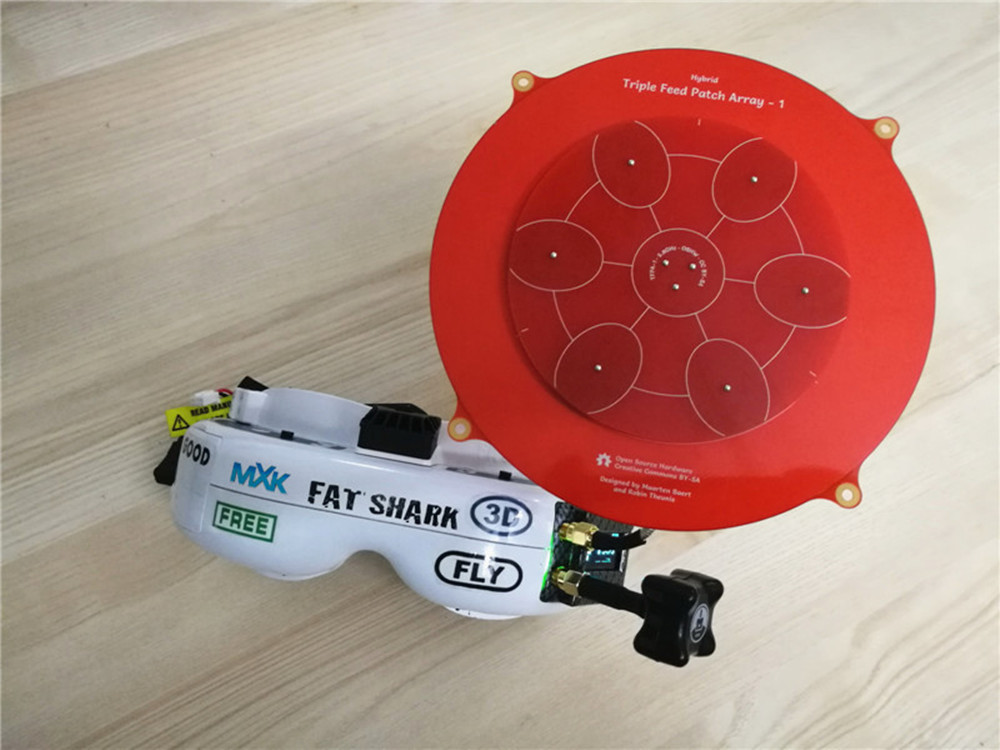

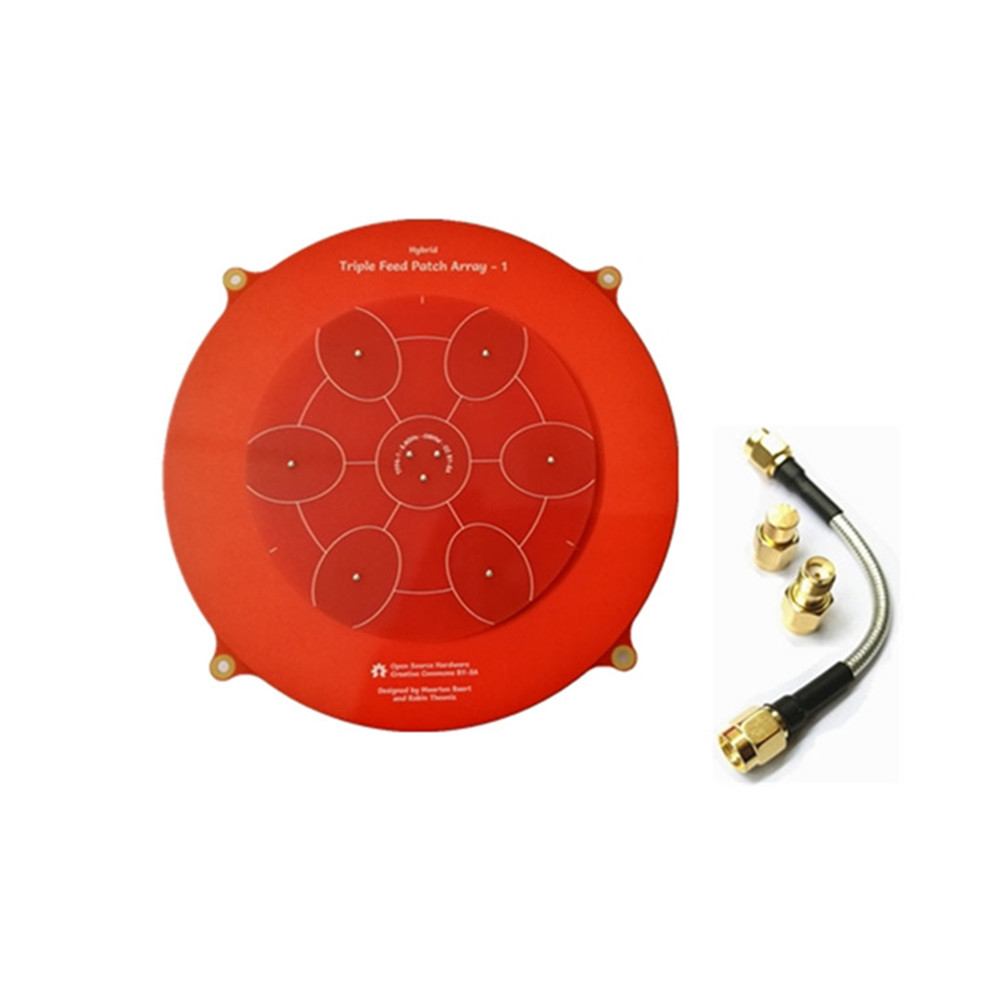

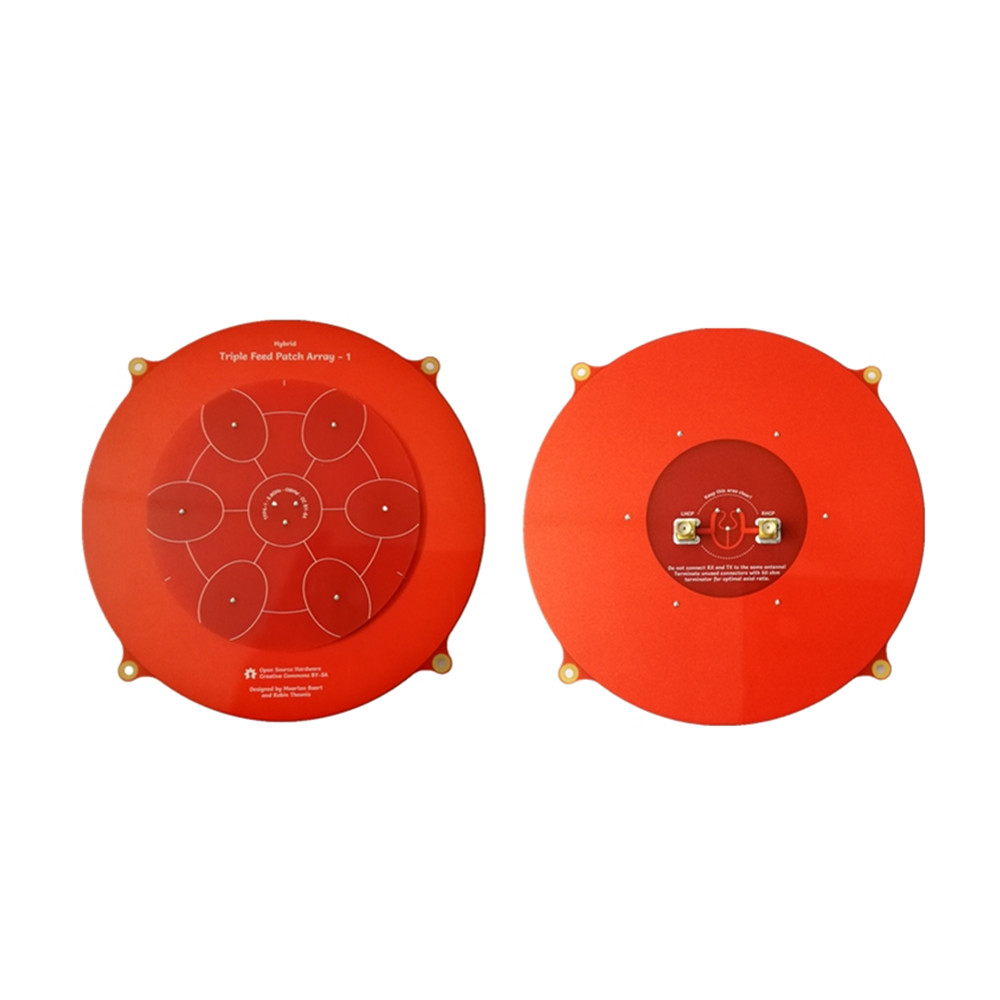

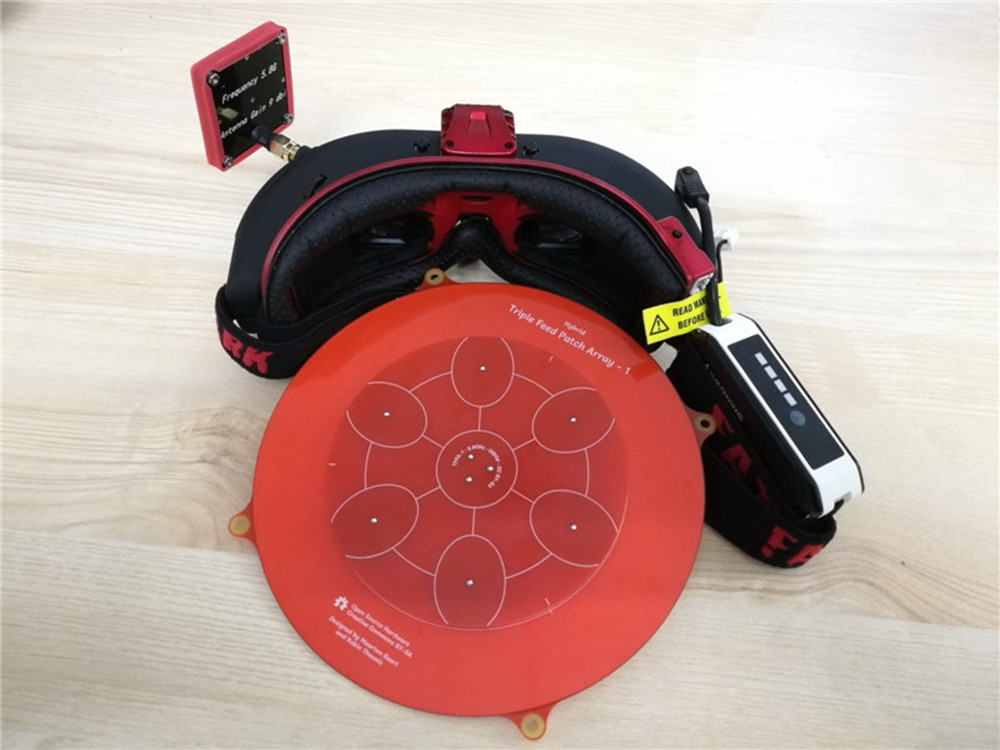

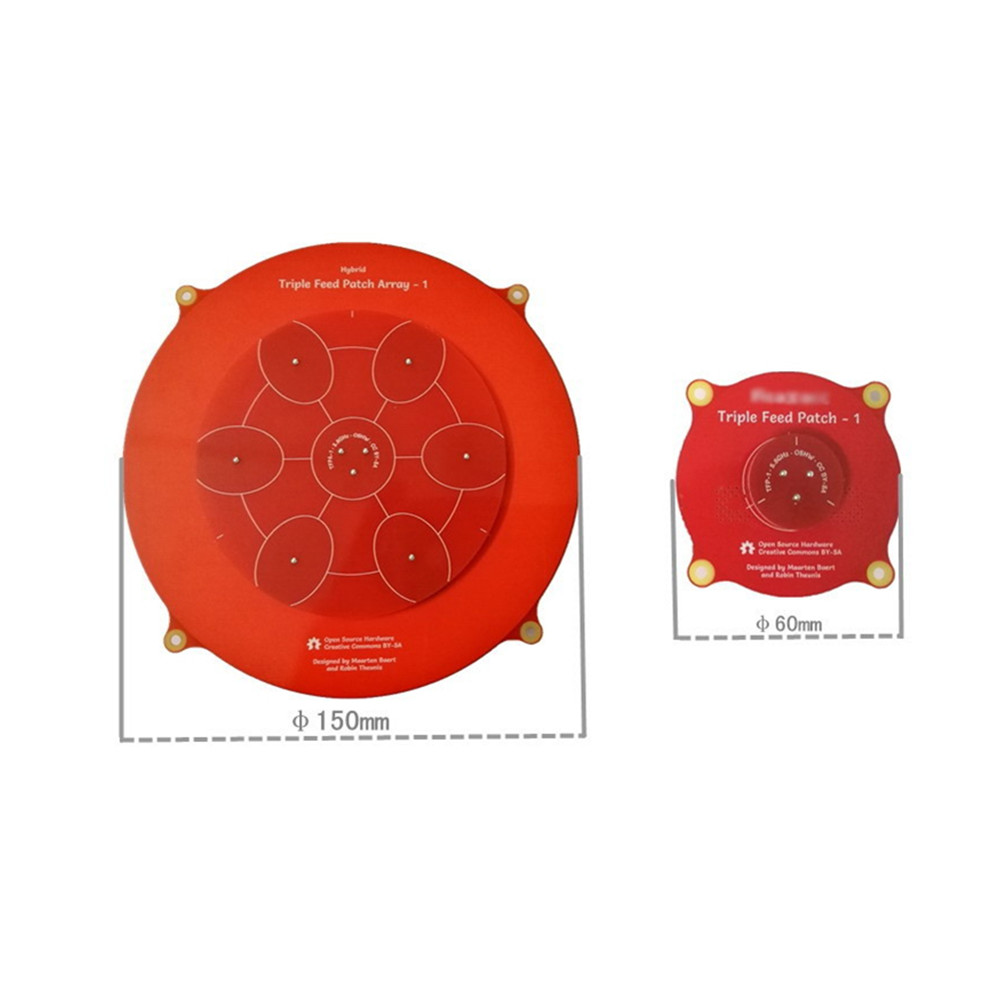

1 x 150mm drievoudige voedingspatch 5,8 GHz 14dBi Pagodematrix FPV-antenne
1 x verlengkabel
2 x adapter
