Invoering:
De modulehardware integreert een MAC, een basisbandchip, een radiofrequentie zendontvangereenheid en een vermogensversterker;
Ingebouwde low-power bediening mechanisme kan effectief low-power werking van de module bereiken;
Ondersteuning van WiFi-protocol en TCP / IP-protocol, kunnen gebruikers de netwerkfunctie van UART-apparaat realiseren met een eenvoudige configuratie.

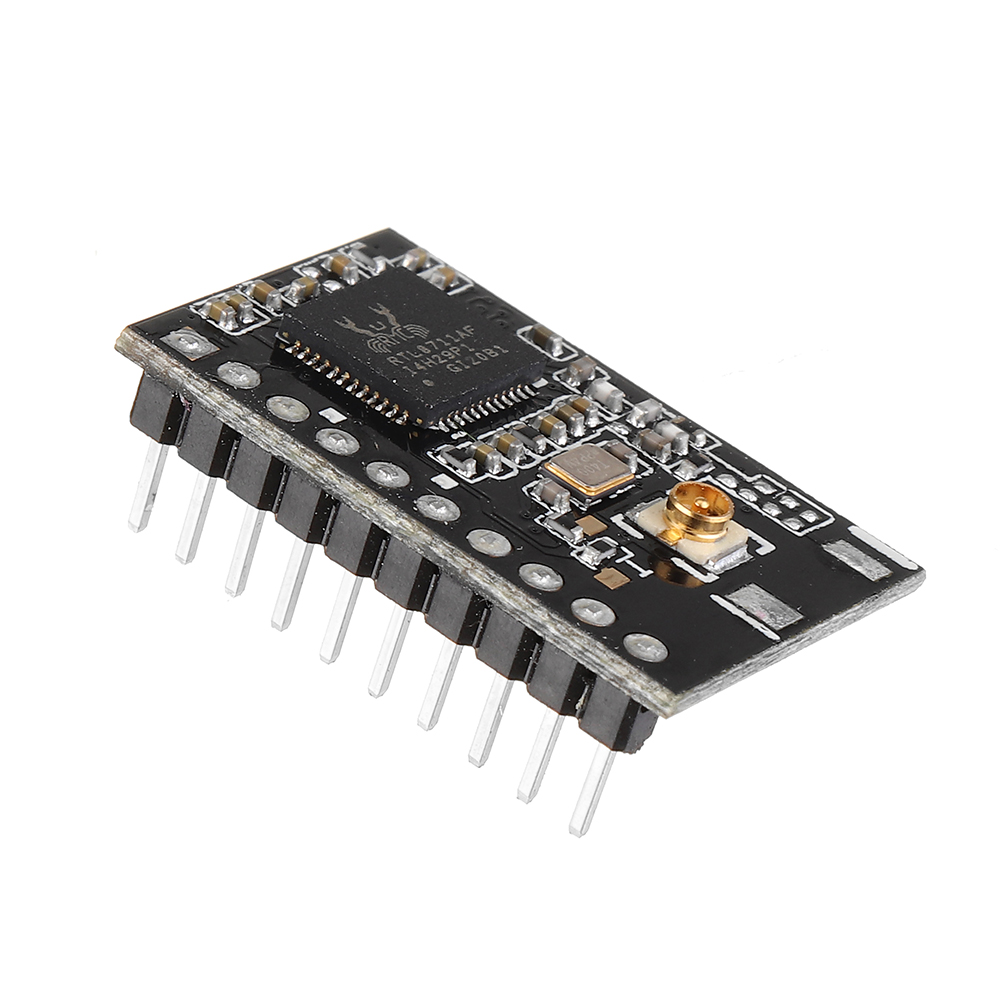

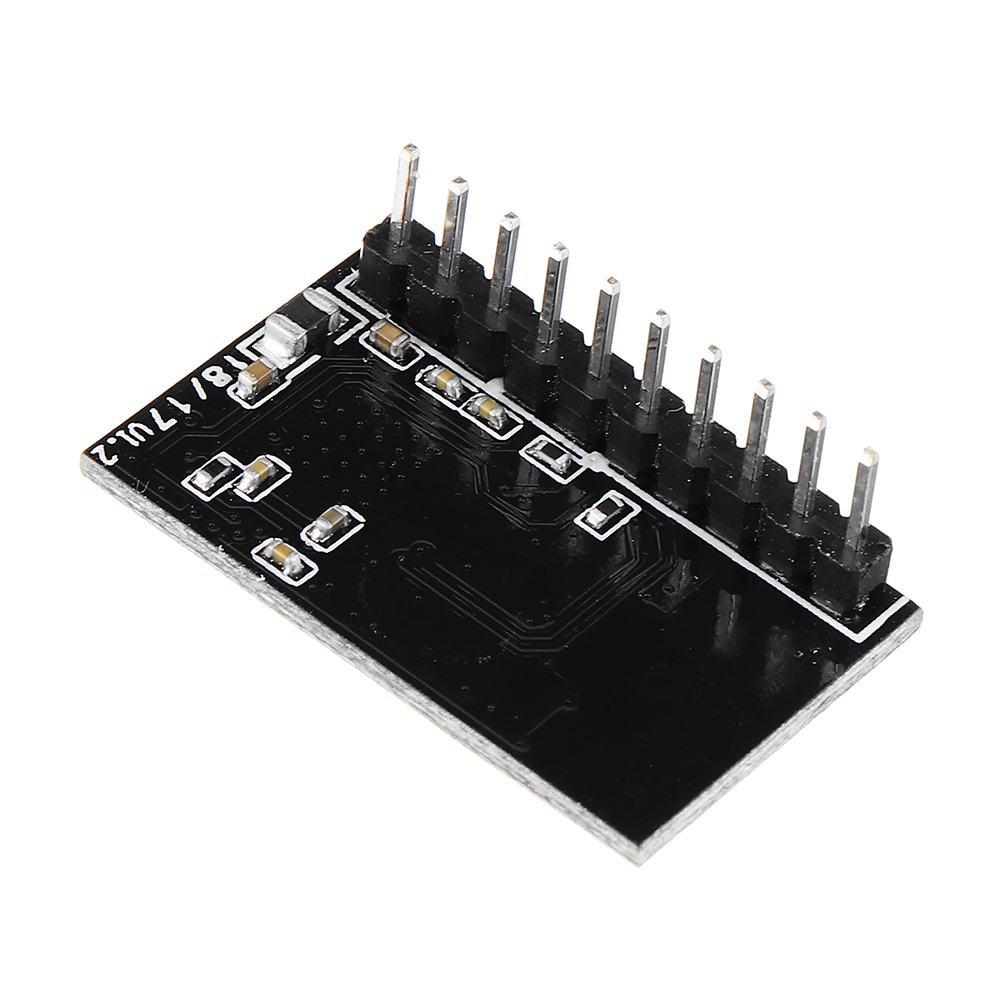

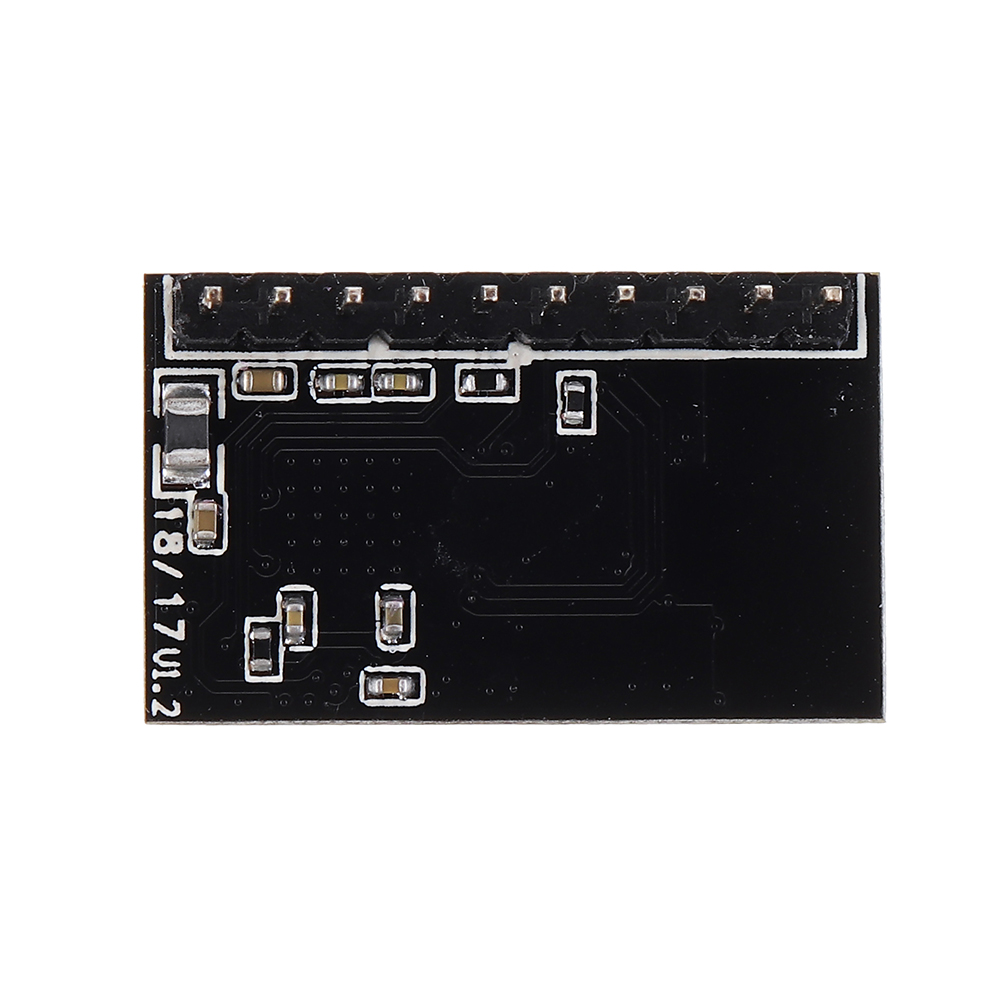

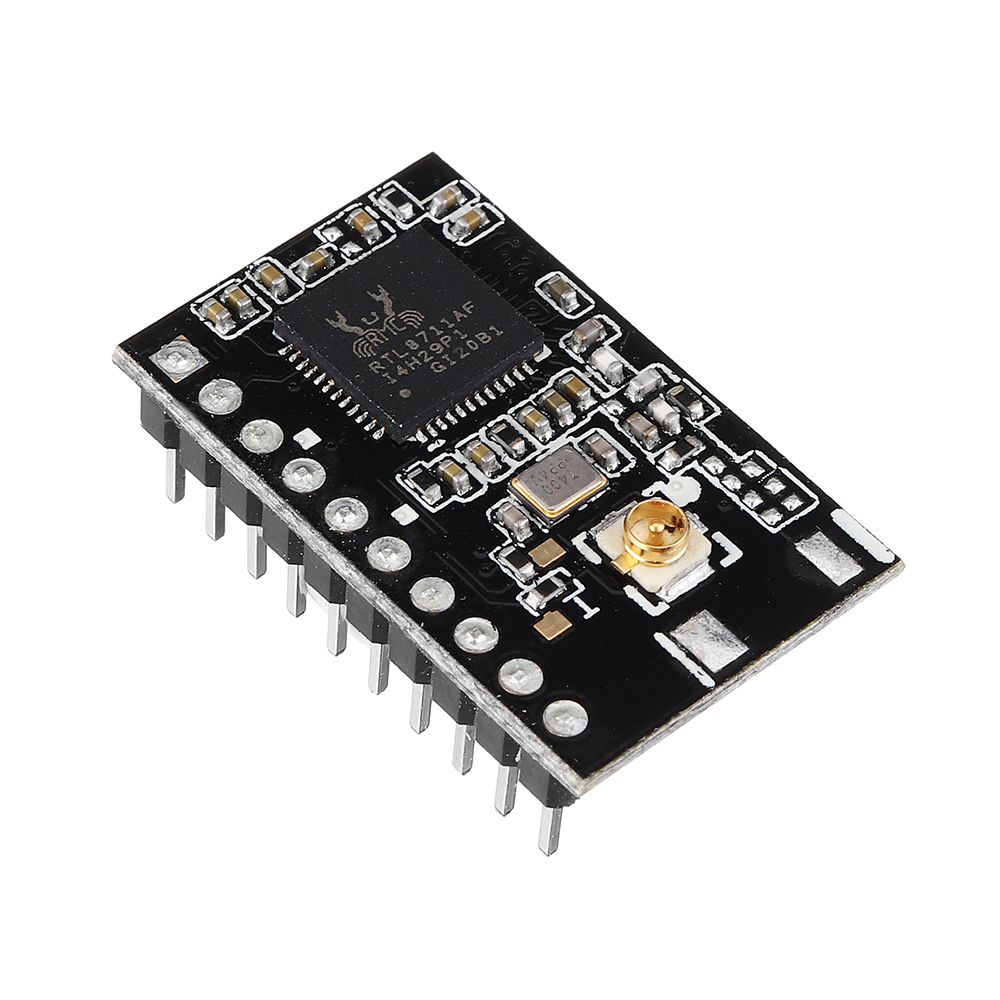

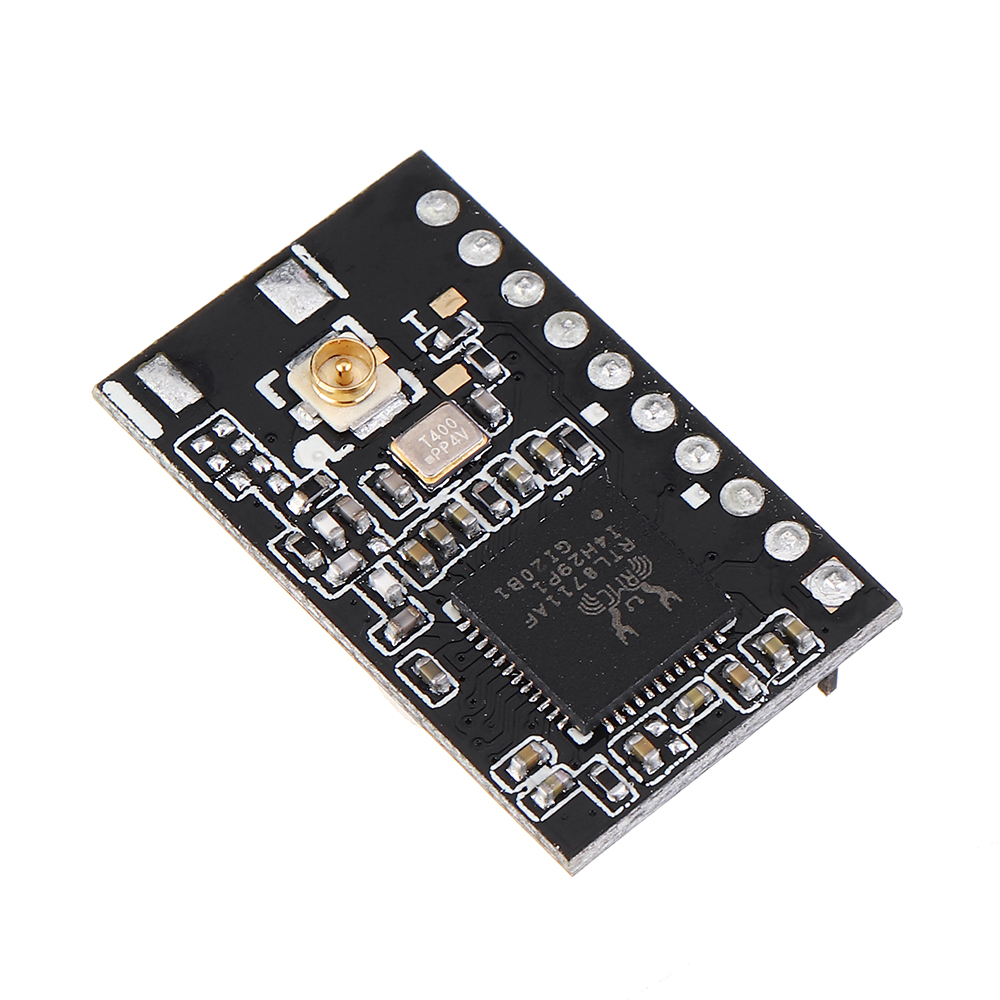

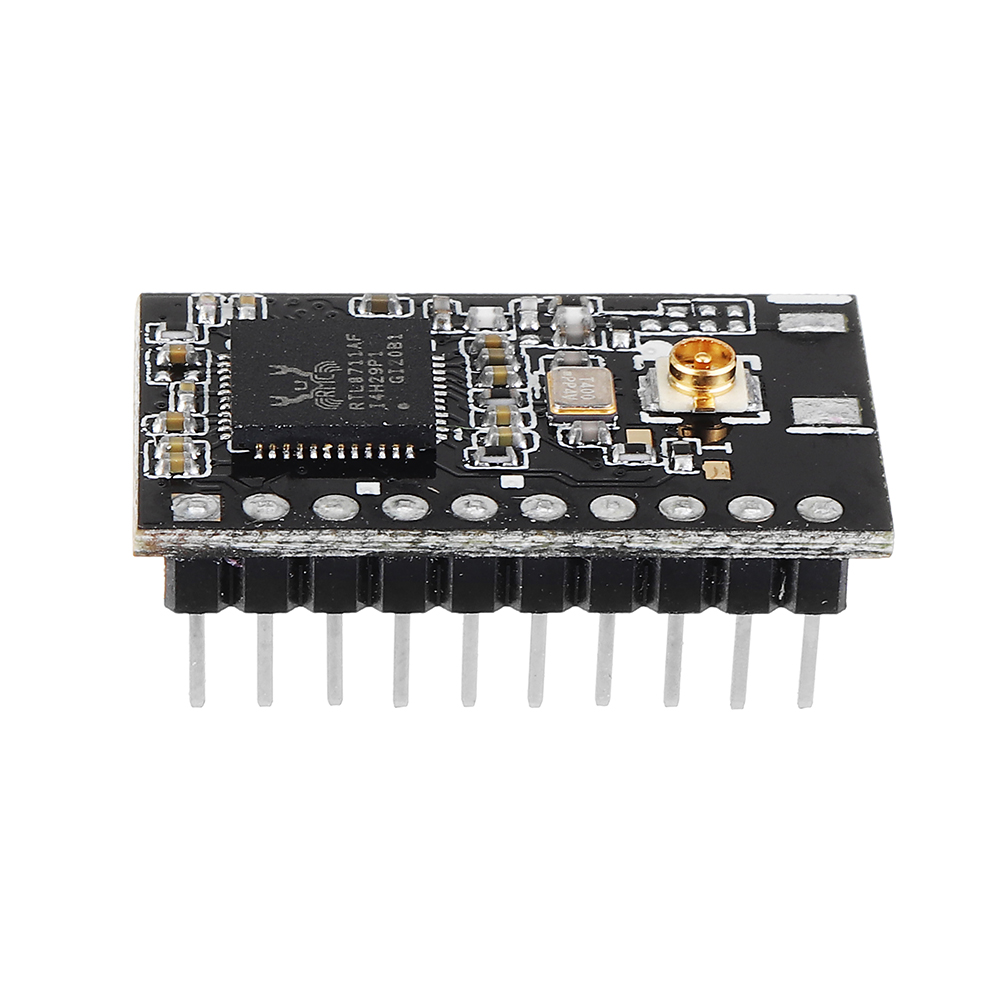

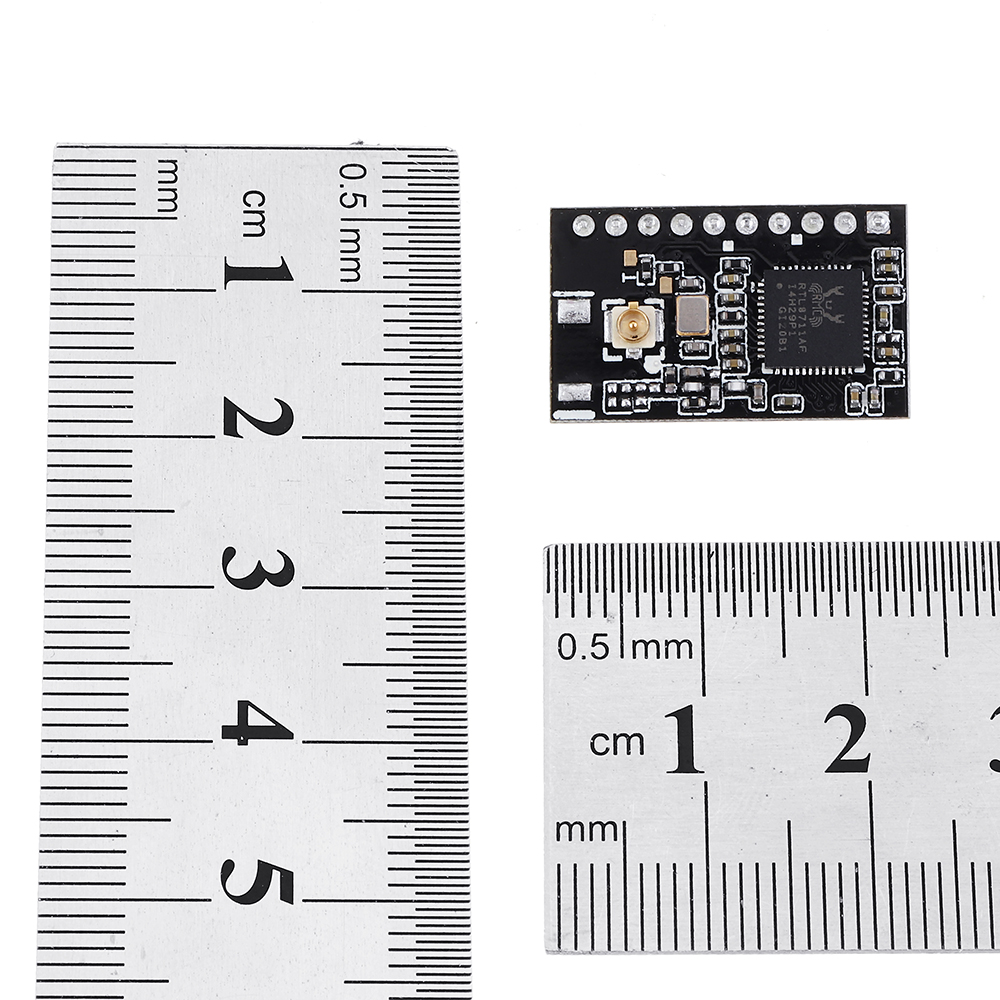

Klein in omvang en eenvoudig te monteren op het hardwarekaartcircuit van het product van de klant. De specifieke afmetingen zijn: 22,0 mm x 13,5 mm x 9,2 mm, enkele rij 1x10 2 mm pin-verpakking.
Basisfuncties:
Het kan werken in AP-modus en wachten tot andere WIFI-apparaten toegang hebben tot communicatie. Het kan tegelijkertijd toegang krijgen tot 3 sta, of het kan werken in de STA-modus en toegang krijgen tot de draadloze router om communicatie te realiseren.
Het heeft een Socket-communicatieverbinding, die kan worden ingesteld op TCP Server, TCP Client, UDP Server, UDP Client-communicatie; de Socket ondersteunt maximaal 5 TCP Client-toegangen in de TCP Server-modus.
De module ondersteunt transparante UART-transmissie en kan naar believen worden geschakeld met behulp van de opdracht AT.
| Kenmerken | USR-C215 |
| Aantal seriële poorten | 1 |
| Hoofdfrequentie | 166MHz |
| Baudrate | 1200-460.8K |
| Antenne | extern |
| AP-modus toegang tot STA | 3 |
| Toegang AP + STA-modus STA | 3 |
| Dwars horizontaal | TCPS / TCPC / UDPS / UDPC |
| Smartlink | Ondersteuning |
| Baudrate van de synchrone seriële poort | Ondersteuning |
| Lucht kus | Ondersteuning |
| Serieel hartslagpakket | Ondersteuning |
| Aangepaste webpagina | Ondersteuning |
| Netwerktijd acquisitie | Ondersteuning |
De wifi-module C215 van de seriële poort ondersteunt transparante transmissiemodus, AT-opdrachtmodus en HTTPD-clientmodus voor gegevensoverdracht en is geschikt voor verschillende scenario's.
1. Transparante verzendmodus
De transparante transmissie tussen de UART en het netwerk wordt gerealiseerd en de datatransmissie tussen het universele seriële poortapparaat en het netwerkapparaat wordt gerealiseerd en de transparante transmissiemodus is de standaardmodus.
2. AT-opdrachtmodus
In deze modus kan de gebruiker de UART- en netwerkparameters van de wifi-module opvragen en instellen via het AT-commando.
3. HTTPD Client-modus
Deze modus geeft gegevens rechtstreeks door aan de HTTP-server of van de HTTP-server. Zolang de gegevens volgens de indeling naar de seriële poort worden verzonden, worden de gegevens rechtstreeks via HTTP (GET / POST) naar de webserver (zoals apache, IIS, tomcat, etc.) verzonden. De website-programmeur kan de scripttaal zoals PHP of ASP direct gebruiken. Database-opslag en andere verwerking. De beste keuze voor een B / S-architectuursysteem!
Wifi-module draadloze netwerkmodus:
De C215 heeft drie WIFI-werkmodi: STA, AP en AP + STA, die gebruikers een zeer flexibele netwerkmodus en netwerktopologie bieden.
1. Wifi-module als AP-modus
Als AP-modus kan de module de mobiele telefoon / PAD / computer bereiken en snel toegang krijgen tot de module voor gegevensoverdracht zonder configuratie. Bovendien kunt u zich ook aanmelden bij de ingebouwde webpagina van de module voor parameterinstellingen.
2. Wifi-module als STA-modus
3. Wifi-module als AP + STA-modus
De module kan tegelijkertijd AP's en STA's inschakelen. Dat wil zeggen, de module ondersteunt één AP-interface en één STA-interface. Nadat de AP + STA-functie is ingeschakeld in de module, zijn de STA- en AP-interfaces van de module tegelijkertijd beschikbaar.
| Classificatie | Parameter | Waarde |
| Draadloze standaard | 802.11 b/g/n | |
| Zend vermogen | 802.11b: +18 +/- 1dBm (@ 11Mbps) | |
| 802.11g: +17 +/- 1dBm (@ 54Mbps) | ||
| 802.11n: +15 +/- 1dBm (@ HT20, MCS7) | ||
| Gevoeligheid ontvangen | 802.11b: -85 dBm (@ 11 Mbps, CCK) | |
| 802.11g: -70 dBm (@ 54Mbps, OFDM) | ||
| 802.11n: -68 dBm (@ HT20, MCS7) | ||
| Extern: I-PEX-connector | ||
| Hardware parameter | Gegevensinterface | UART |
| Werkspanning | 3.0 ~ 3.6V | |
| Werkende stroom | AP: gemiddelde 74 mA piek 285 mA bij 3,3 V | |
| STA: gemiddelde 32mA piek 196mA bij 3,3V | ||
| Bedrijfstemperatuur | -20 ° C ~ 85 ° C | |
| Bewaar temperatuur | -40 ° C - 125 ° C | |
| Grootte | 22.0mm x 13.5mm x 9.2mm (L * W * H) | |
| Externe interface | 1x10, 2mm pin (0 of 90 graden) | |
| Software parameter | Type draadloos netwerk | STA / AP / STA + AP |
| Beveiligingsmechanisme | WEP / WPA-PSK / WPA2-PSK | |
| Encryptie type | TKIP / AES | |
| Netwerk protocol | IPv4, TCP / UDP | |
| Gebruiker configuratie | AT + instructieset, webpaginaconfiguratie |
Pakket bestaat uit:
1 x module
