Beschrijving:
De 433 / 470MHz-antenne moet in verbinding staan met de IPEX-interface (als de antenne niet is aangesloten, kan de LoRa-chip worden beschadigd)
Lithium batterij laad- en ontlaadcircuit, wanneer de batterij vol is, zal de blauwe LED stoppen met werken. Let tijdens gebruik op de plus en min van de batterij, anders wordt deze beschadigd!
Met de aanraaksignaalingang van de IO-poort van het aanraakscherm moet u de 100nF pull-down-condensator aan deze pin toevoegen!
Voorbeeld:
De producten zijn een SX1278 (433/470) chip op basis van ESP32 WIFI-verhoogde OLED, namelijk LoRa remote modem, 433 / 470MHz-frequentie, hoge gevoeligheid is meer dan 148dBm, + 20dBm uitgangsvermogen, hoge betrouwbaarheid, lange transmissieafstand.
de ingebouwde 433 MHz 16 Mt bytes (128 Mt bit) wifi-antenne, 0,96 inch blauw oled-display, lithiumbatterijoplaadcircuit, CP2102 interface en USB seriële chip, de perfecte ondersteuning voor ontwikkelomgeving, kan worden gebruikt voor programmacontrole en product ontwikkeling is erg gemakkelijk en snel.
Bedrijfsspanning: 3.3V tot 7V
Bedrijfstemperatuurbereik: -40 ° C tot + 90 ° C
Ondersteuning voor Sniffer-softwareprotocolanalyse, Station-, SoftAP- en Wi-Fi Direct-modi
Datasnelheden: 150 Mbps @ 11n HT40., 72 Mbps @ 11n HT20, 54 Mbps @ 11g, 11 Mbps @ 11b
zendvermogen: 19,5 dBm @ 11b, 16,5 dBm @ 11g, 15,5 dBm @ 11n
ontvangstgevoeligheid tot -98 dBm
UDP duurzame doorvoer van 135 Mbps
Pin diagram:
Test details:
Interne delen:
Om demovideo samen te stellen, klik op: https://www.youtube.com/watch?v=PP99x7YYPO8&feature=youtu.be

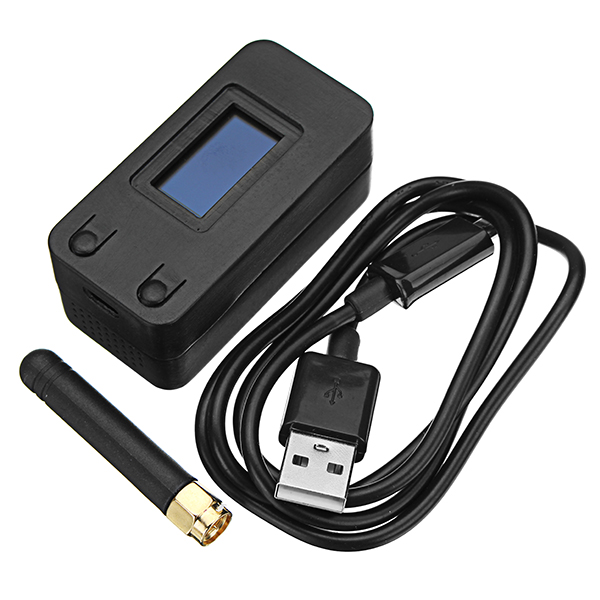

Pakket inbegrepen:
2 x ESP32 LoRa 0,96 inch OLED 433 / 470MHz
2 x lenteantenne

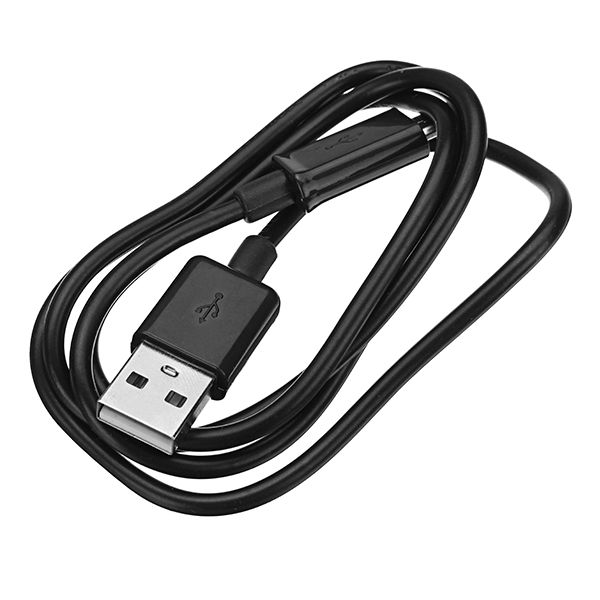

2 x USB-kabel
