Specificatie:
Naam: 20S 72V 45A Li-ion batterijbeschermingsbord
Continue ontlaadstroom: 45A
Momentane Diacharge Stroom: 100A
Laadspanning: 84V
Laadstroom: 45A (Max.)
Overladen Detect: 4.28 ± 0.05V
Bescherm Vertraging: 100ms
Overladen vrijkomen: 4.08 ± 0.05V
Overmatige ontlading: 2,55 ± 0,08 V
Over-discharge Detect Delay: 50mS
Voltage vrijgeven: 2,9 ± 0,1V
Detect Voltage: 150mV
Detect Delay: 15mS
Stroomdetectie: 130 ± 10A
Weerstand: ≤15mΩ
Werkstroom: ≤50uA
Slaapstroom (bij overmatige ontlading): ≤10uA
Werktemperatuur: -30 ~ 80 ℃
Afmeting: 120 mm * 60 mm * 9 mm
Balance Detection Voltage: 4.2 ± 0.025V
Balance Detection Voltage: 4.2 ± 0.025V
Balance Release Voltage: 4.2 ± 0.05V
Balanceerstroom: 45 ± 5 mA
Detectie vertraging kortsluiting: 200uS
Balanceerstroom: 45 ± 5 mA
Detectie vertraging kortsluiting: 200uS
Hoofdfunctie:
Over ladingbescherming, over lossingsbeschermingsfunctie, kortsluitingbescherming
functie, over huidige beveiligingsfunctie, nee met bandbalans.
aansluitingen:
aansluitingen:
Stap 1: Sluit de laad- / ontlaaddraad aan, de negatieve draad van het accu-pack

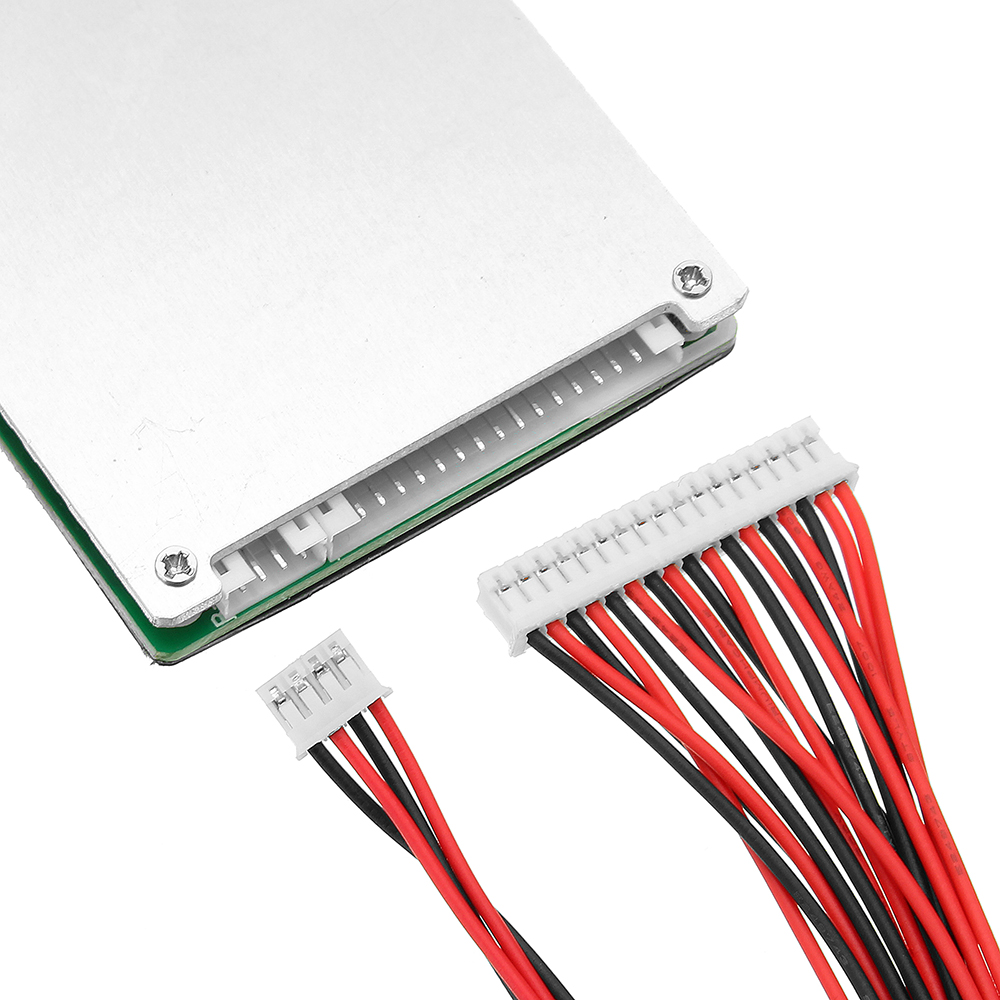

Stap 2: Nadat u hebt gecontroleerd of de draden correct zijn aangesloten, sluit u de connectorkabel aan op de GBS
Sluit de CONNECTORKABEL NIET aan op de BMS voordat u de draad aansluit !!
Pakket inbegrepen:

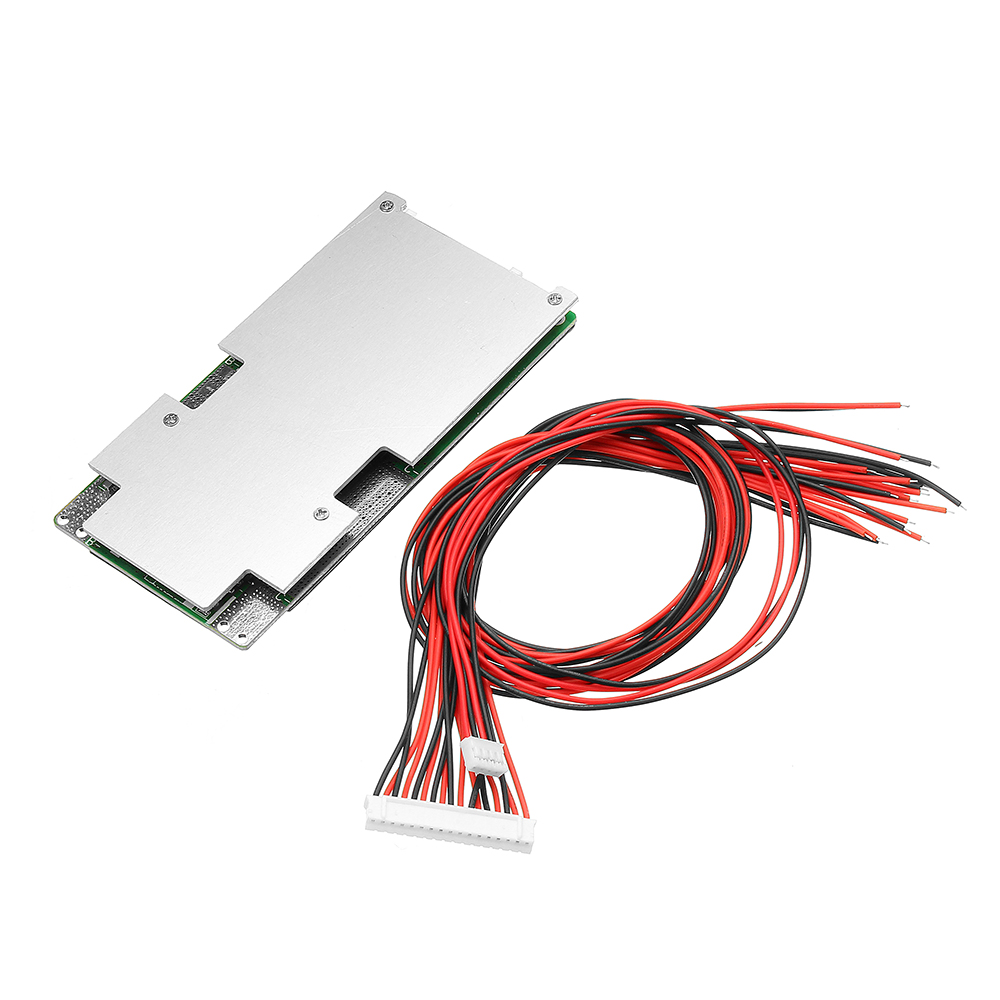

1 X 20 S 72V 45A Li-ion batterijbeschermingsbord
1 X Cabel-draad
