De USB naar TTL-downloader kan worden gebruikt als seriële communicatie, een single-chip downloader, een STM32 downloader, een route-download, enz. De downloader heeft een USB-interface, die de downloadlijn gemakkelijk kan verlengen en tegelijkertijd kan reserveren een pin header-interface om downloaden en verbinding op korte afstand te vergemakkelijken.
De USB naar TTL-downloader kan worden gebruikt als seriële communicatie, een single-chip downloader, een STM32 downloader, een route-download, enz. De downloader heeft een USB-interface, die de downloadlijn gemakkelijk kan verlengen en tegelijkertijd kan reserveren een pin header-interface om downloaden en verbinding op korte afstand te vergemakkelijken.
Kenmerken:
1. Niet alleen de power-lamp PWR, maar ook de TXD- en RXD-indicatoren, zodat u intuïtief kunt begrijpen of het product zonder het instrument werkt;
2. Ondersteuning WINDOWS 98/ME/2000 / XP / Server 2003 / VISTA / Server 2008 / Win7 / Win8 32 bit / 64 bit / win10 64 bit
3. Kleine volumeprestaties
4.3v3 / 5V optioneel
5. Micro-USB interface datakabel
6. Met 3.3V-regulatorchip, ultrastabiele werking, compatibel met 5V, 3.3V microcontroller-programma downloaden en debuggen!
7. Modulegrootte 15,7 mm * 15,7 mm, printgrootte 16,02 mm * 17,4625 mm
STC Microcontroller-downloadmodus:
1) Bedrading als volgt: (hoeft slechts 3 draden aan te sluiten)
TXD-aansluiting van USB-downloader -> sluit enkele-chip microcomputer P3.0 (RX) aan
RXD-einde van USB-downloader -> sluit enkele chip microcomputer P3.1 (TX) aan
GND-einde van USB-downloader -> sluit enkele chip GND aan
2) Het ontwikkelbord of het kleine systeem gebruikt een afzonderlijke voeding. Na het aansluiten van de kabel zal blijken dat zelfs als de schakelaar van het ontwikkelbord is uitgeschakeld, de stroomindicator van het ontwikkelbord brandt (zwak). Dit is een normaal verschijnsel of download de STC volgens de seriële poort. Serie MCU-methode download (voeding moet eenmaal een koude start hebben).
STM32 Microcontroller-downloadmodus:
1) Bedrading is als volgt: (hoeft slechts 3 draden aan te sluiten)
TXD-aansluiting van USB-downloader -> sluit enkele chip-microcomputer PA10 (RX1) aan
RXD einde van USB-downloader -> sluit enkele chip microcomputer PA9 aan (TX1)
GND-einde van USB-downloader -> sluit enkele chip GND aan
2) Het ontwikkelbord of het kleine systeem wordt gevoed door een afzonderlijke stroombron. Of gebruik de USB-downloader om 5V voeding te bieden. In de download moet je boot0 verbinden met VCC. Nadat het downloaden is voltooid, sluit u het weer aan op GND en drukt u op de resetknop om de bewerking te voltooien.
Ondersteuning win7 32-bit, 64-bit besturingssysteem, ondersteuning win xp besturingssysteem
Pakket inbegrepen:

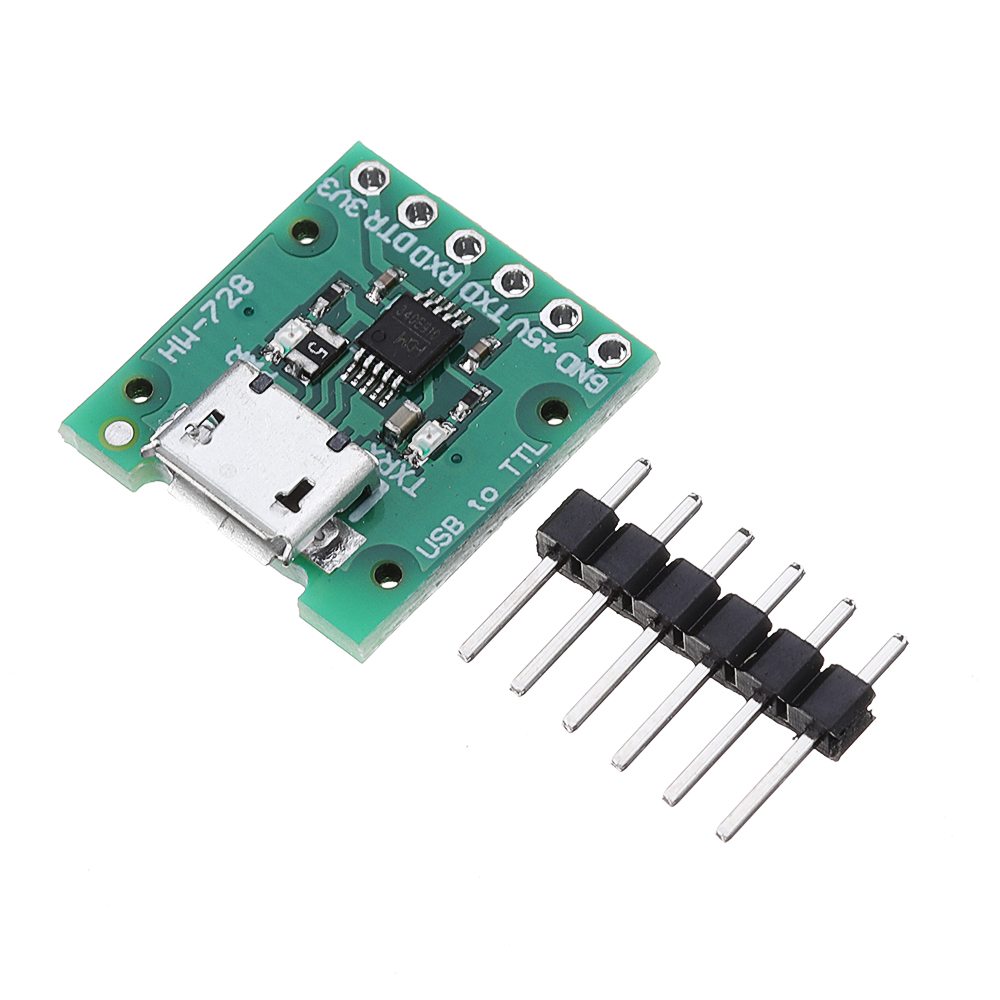

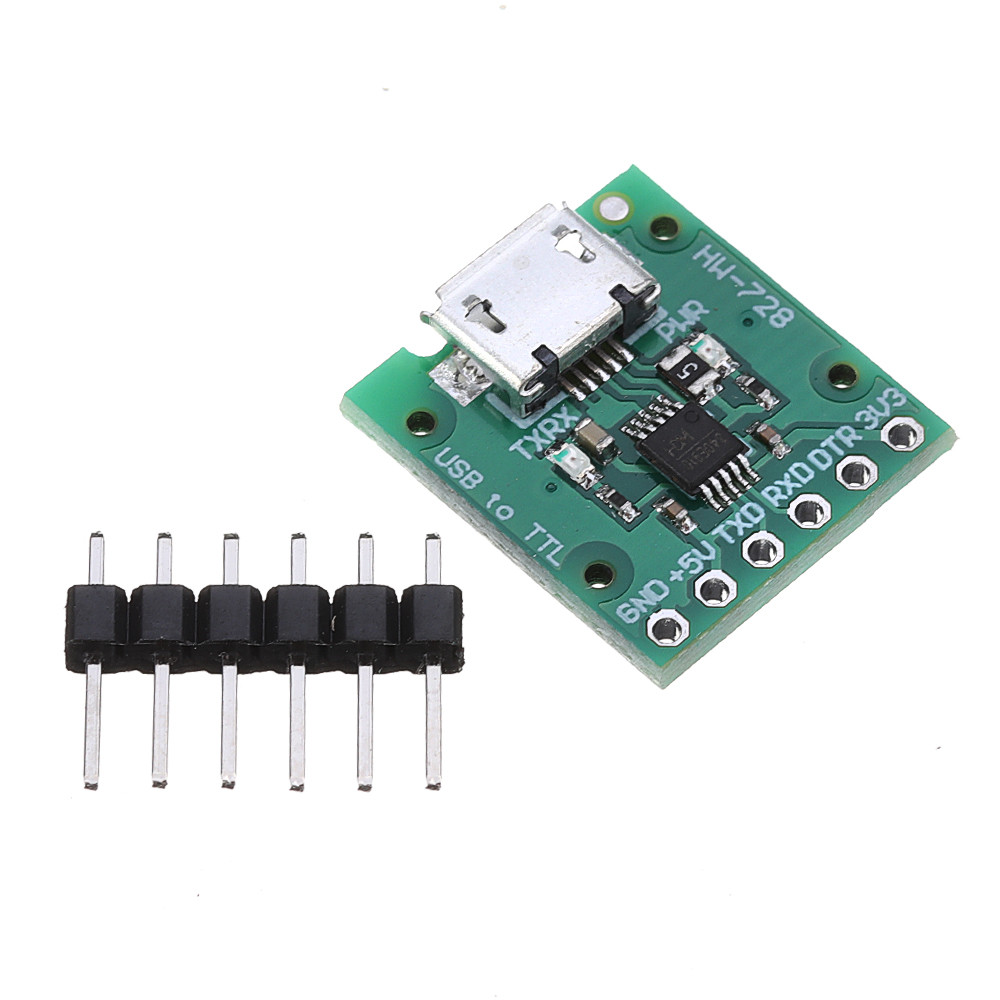

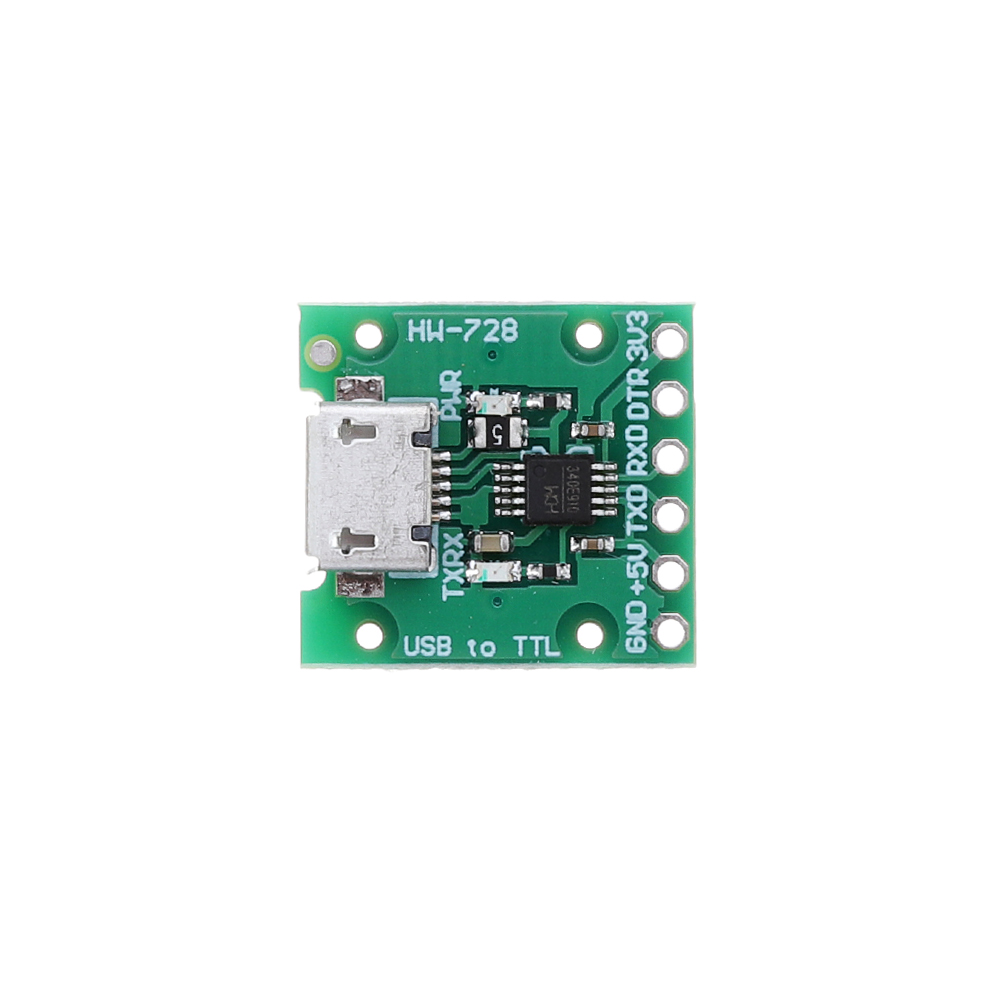

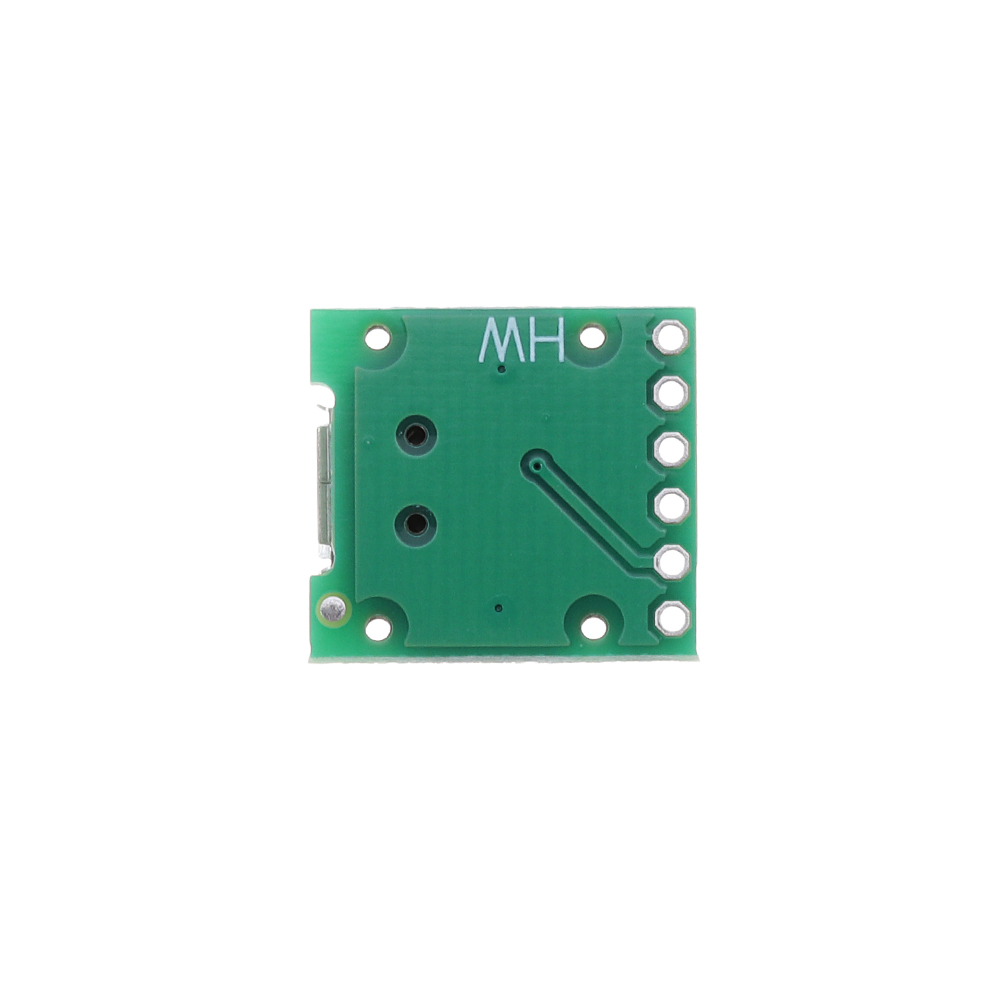

20 x HW-728 CH340E MSOP10 USB naar TTL-conversiemodule
