Voorzien zijn van:

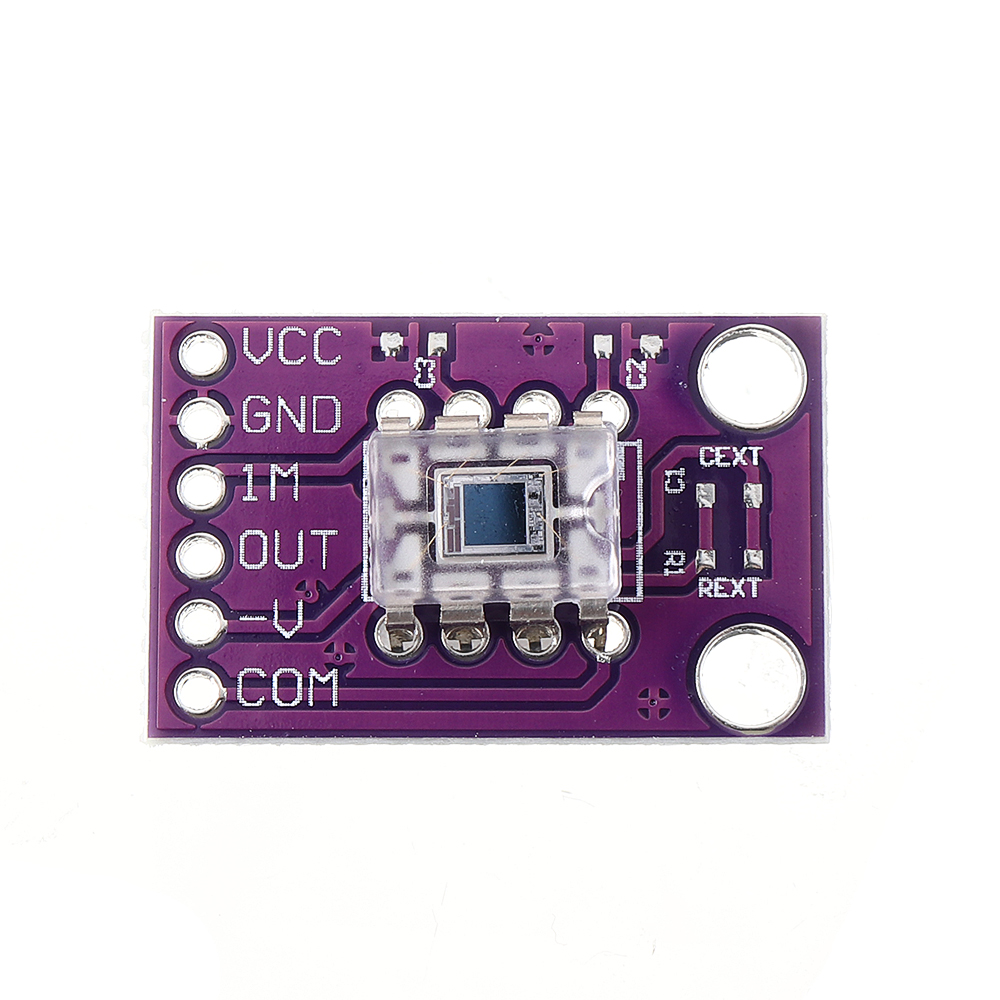

De OPT101 is een fotosensor met verlichtingssterkte die een fotodiode en een speciaal geoptimaliseerde op-amp integreert. Het transparante pakket zorgt ervoor dat de fotodiode een groter detectieoppervlak heeft met een hogere gevoeligheid en een breed spectraal responsbereik (infrarood tot zichtbaar licht 300 nm-1000 nm).
Parameter:
Werkspanning: 2.7 ~ 36V
Werktemperatuur: 0 ° C ~ 70 ° C
Bestralingsgebied licht fotodiode: 5,2 mm2
Fotostroom: 0.45A / W (λ = 650nm)
Uitgangsspanningsverhouding: 0,45 V / uW
Bereik analoge uitgangsspanning: Vs-1.15
Bandbreedte: 14 KHz
Statisch stroomverbruik: 120uA

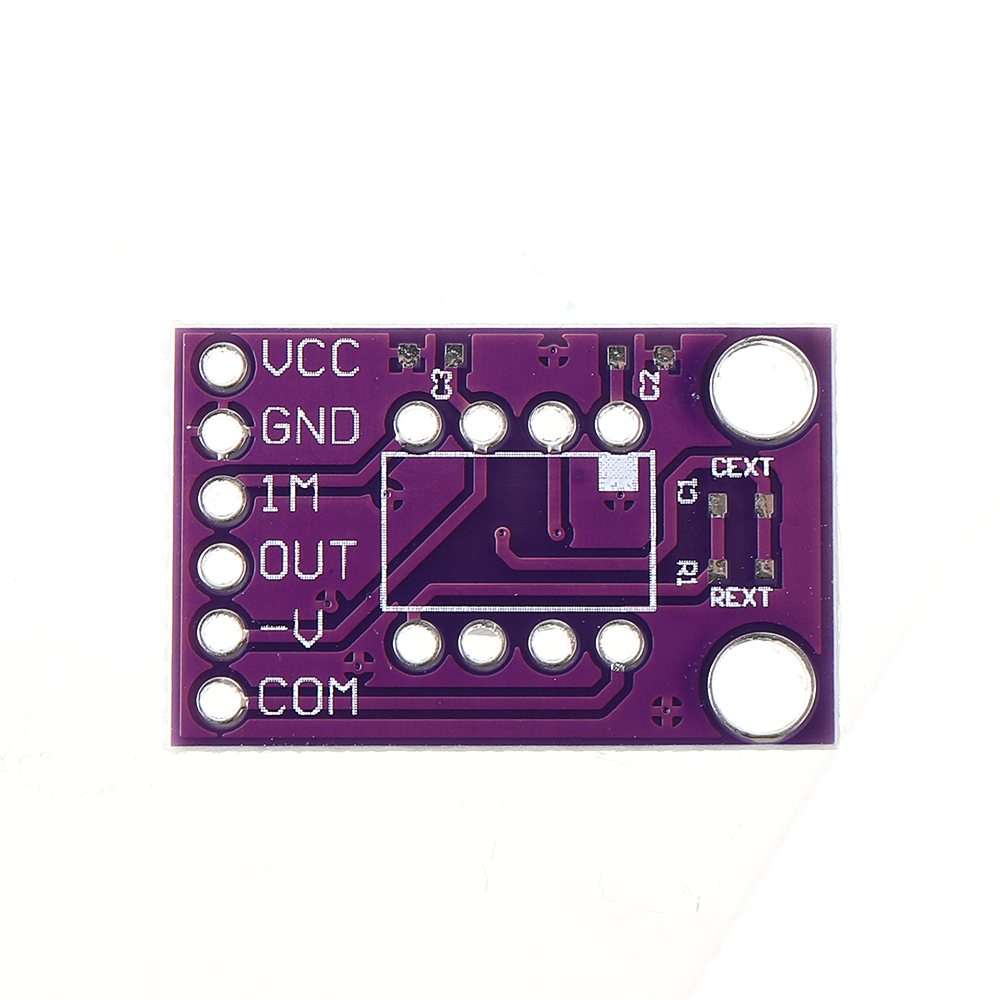

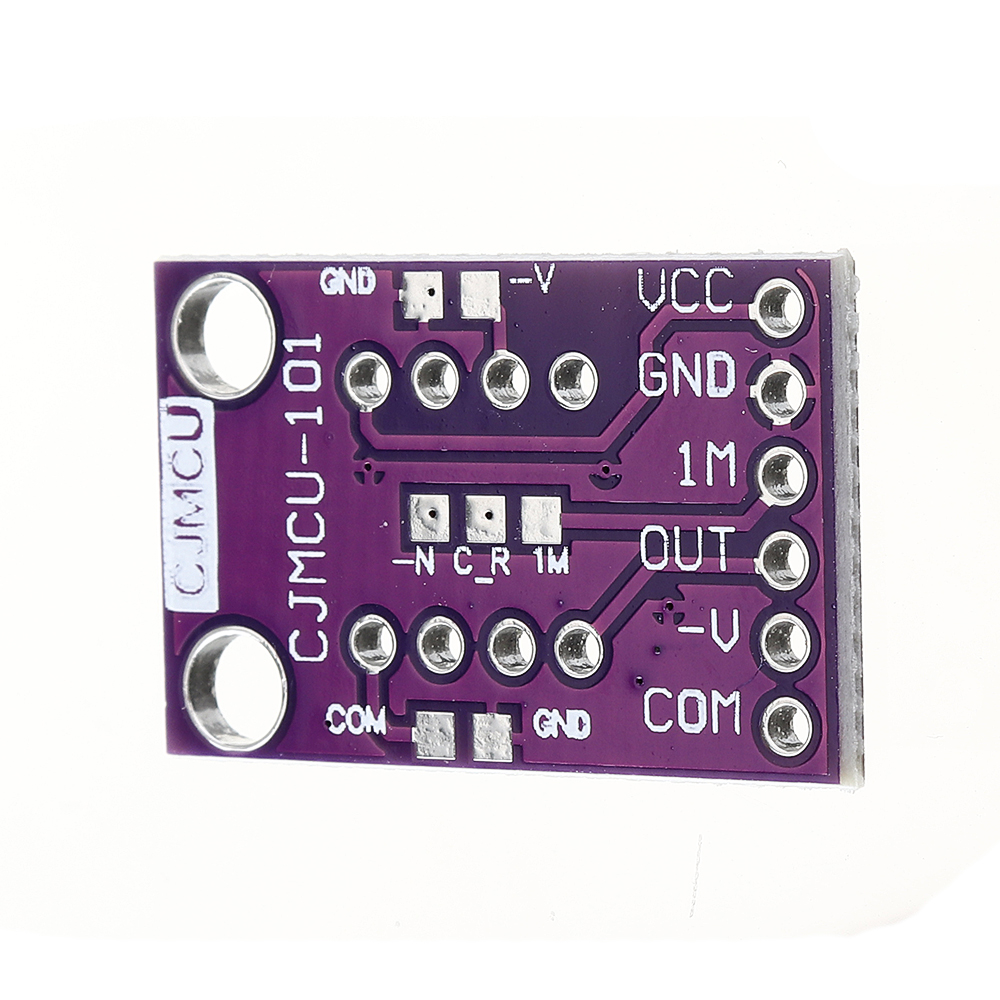

PIN omschrijving:
VCC: positieve pin voor voeding
-V: negatieve levering
-IN: de inverterende ingang van de interne op-amp en het negatieve van de interne fotodiode,
Geen verbinding maken of feedback geven die in de bewerking is achtergelaten
1M: Interne ingang van 1MΩ feedbackweerstand
UIT: Versterkeruitgang
COM: interne fotodiode positief, meestal verbonden met GND

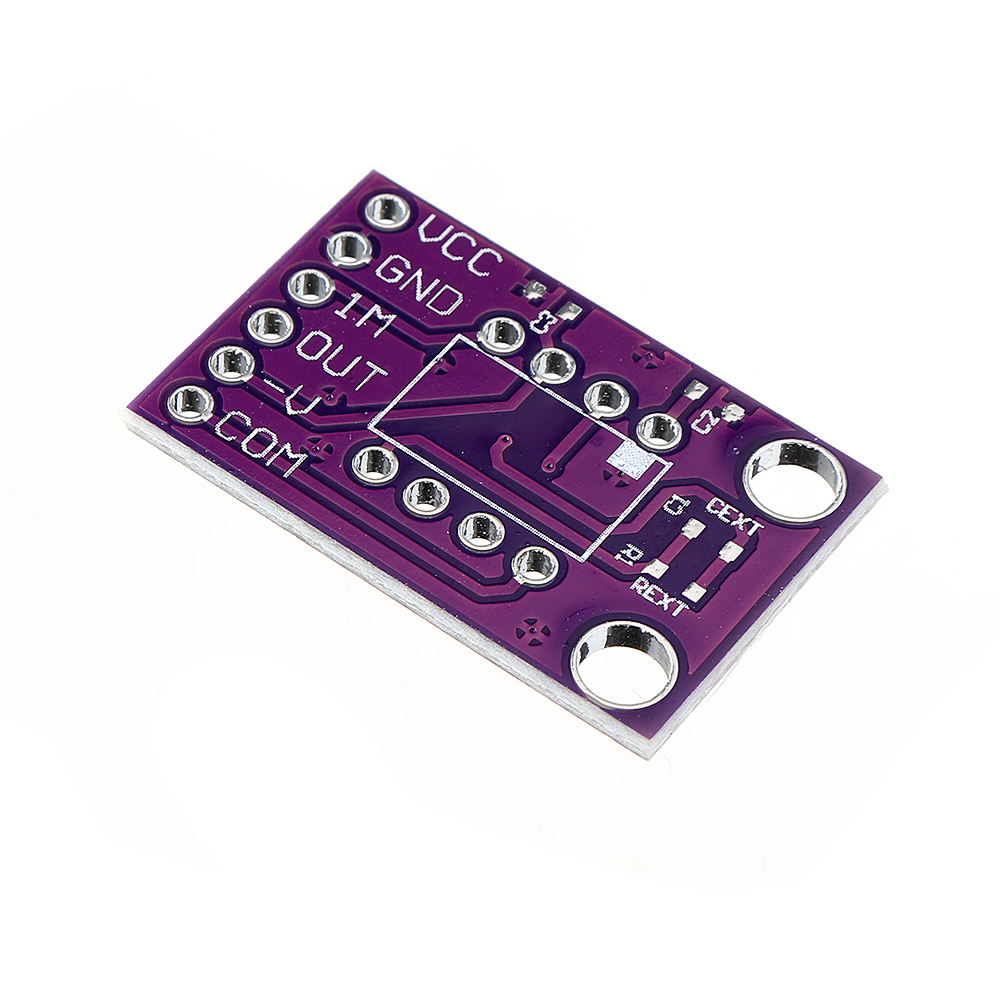

Opmerking: De module soldeert de CEXT externe condensator en de externe REXT-weerstand niet, waardoor de pad eenvoudig kan worden verlengd.
Pakket bestaat uit:

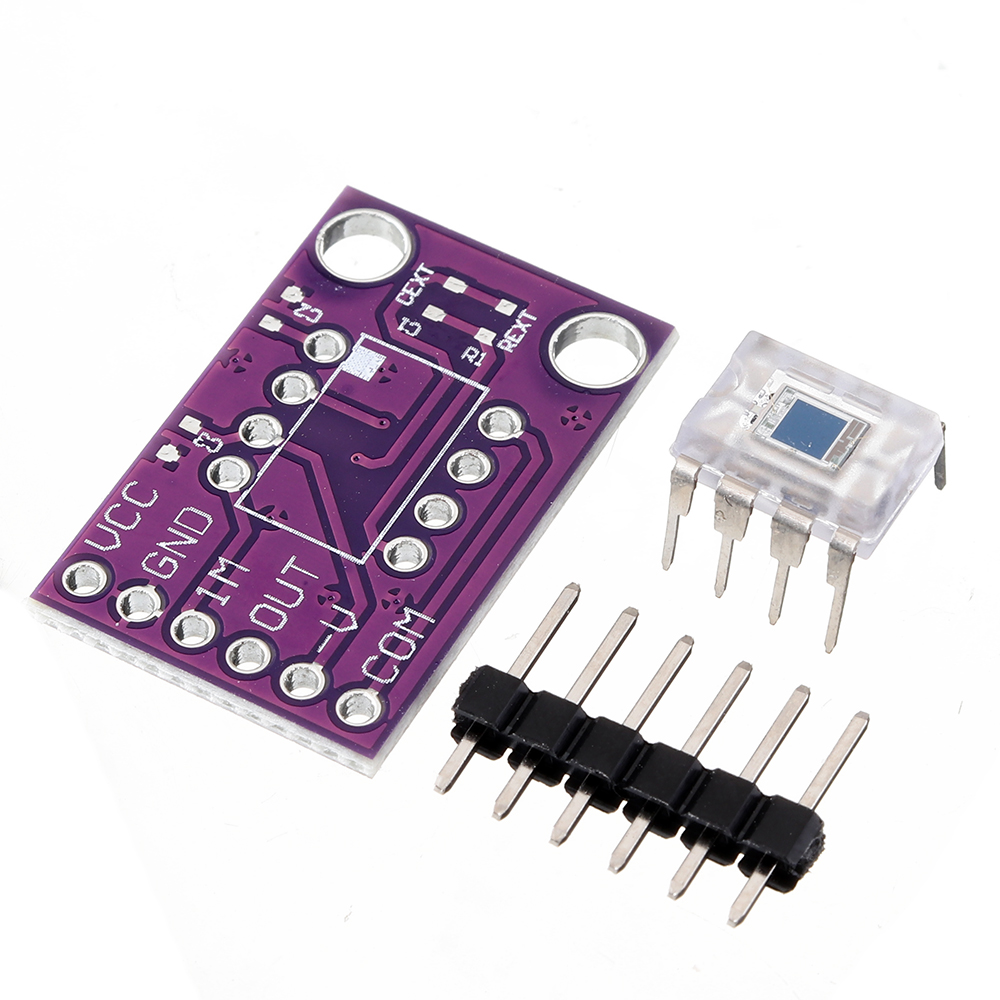

3 x OPT101 Verlichtingssensor
Pakket bestaat uit:
3 x OPT101 Verlichtingssensor
