Omschrijving:
Pakket inbegrepen:

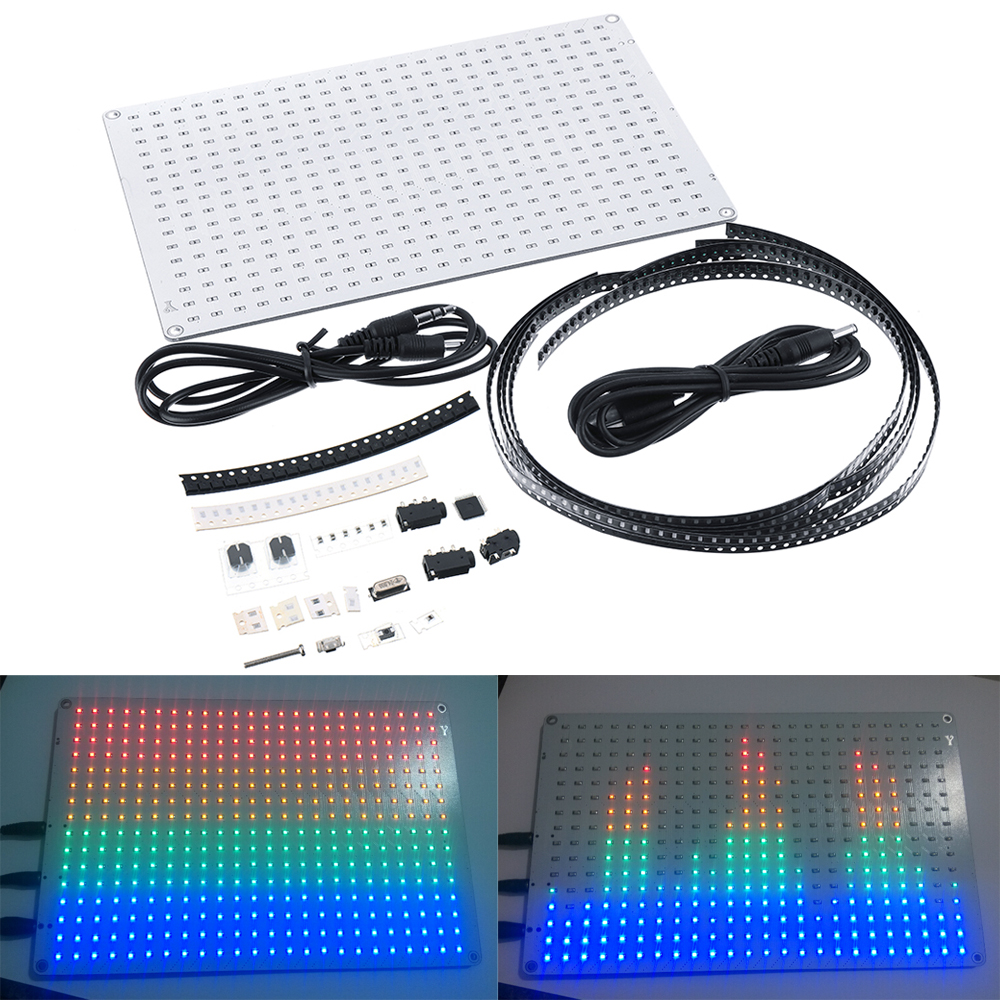

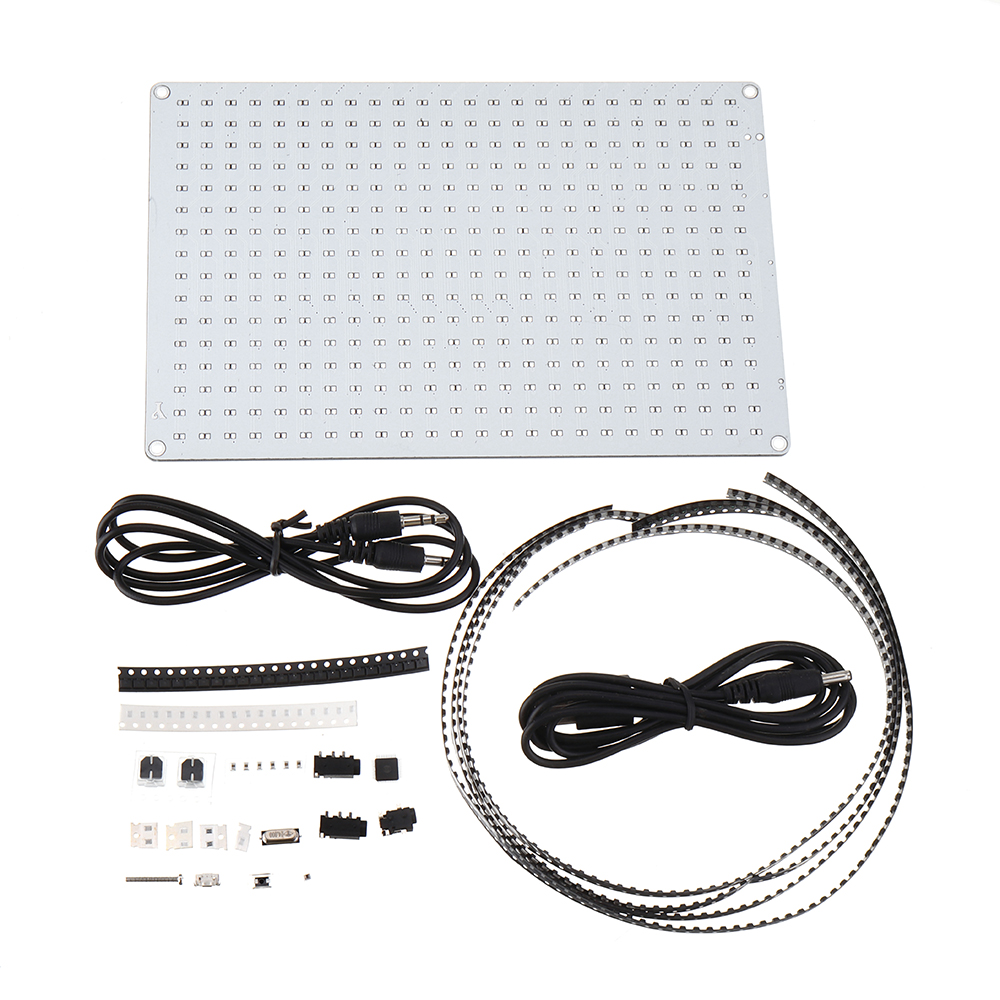

1 x Spectrum DIY-set
Werkspanning: 5V
Huidige 200MA
Met vaste montagegaten

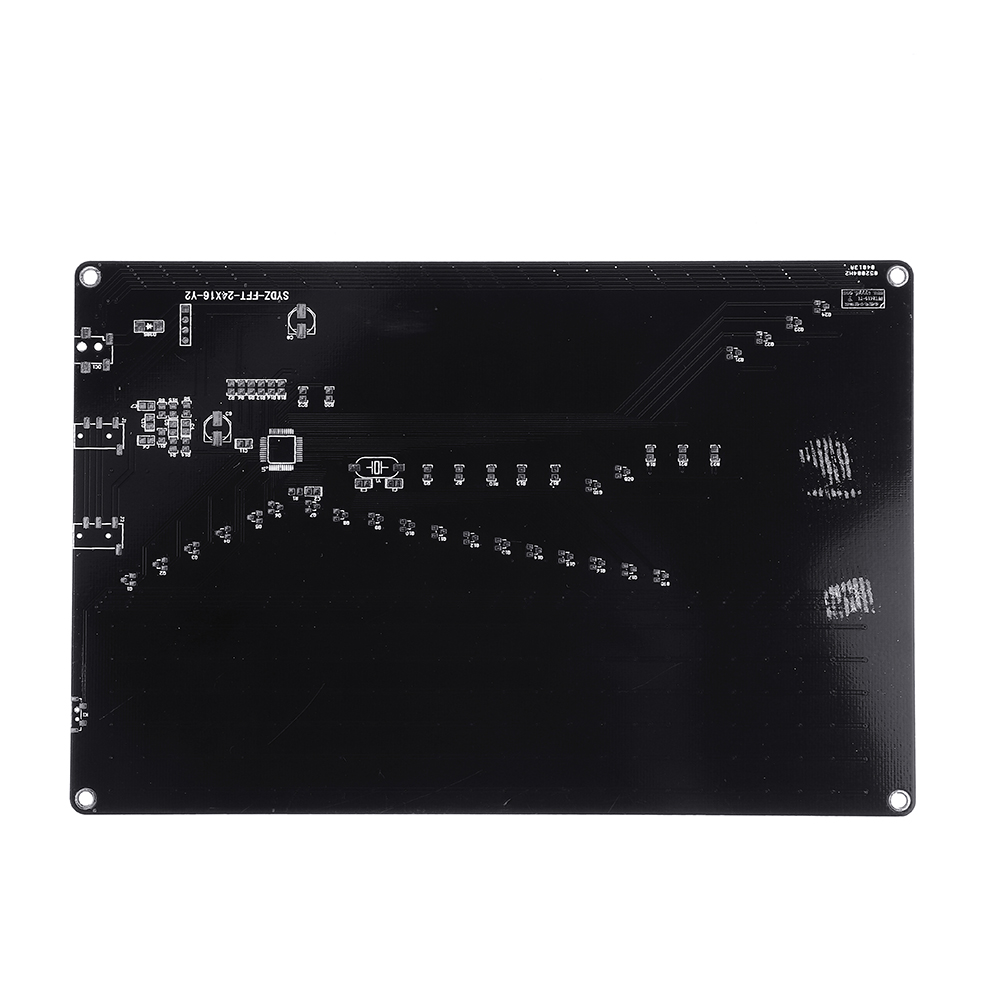

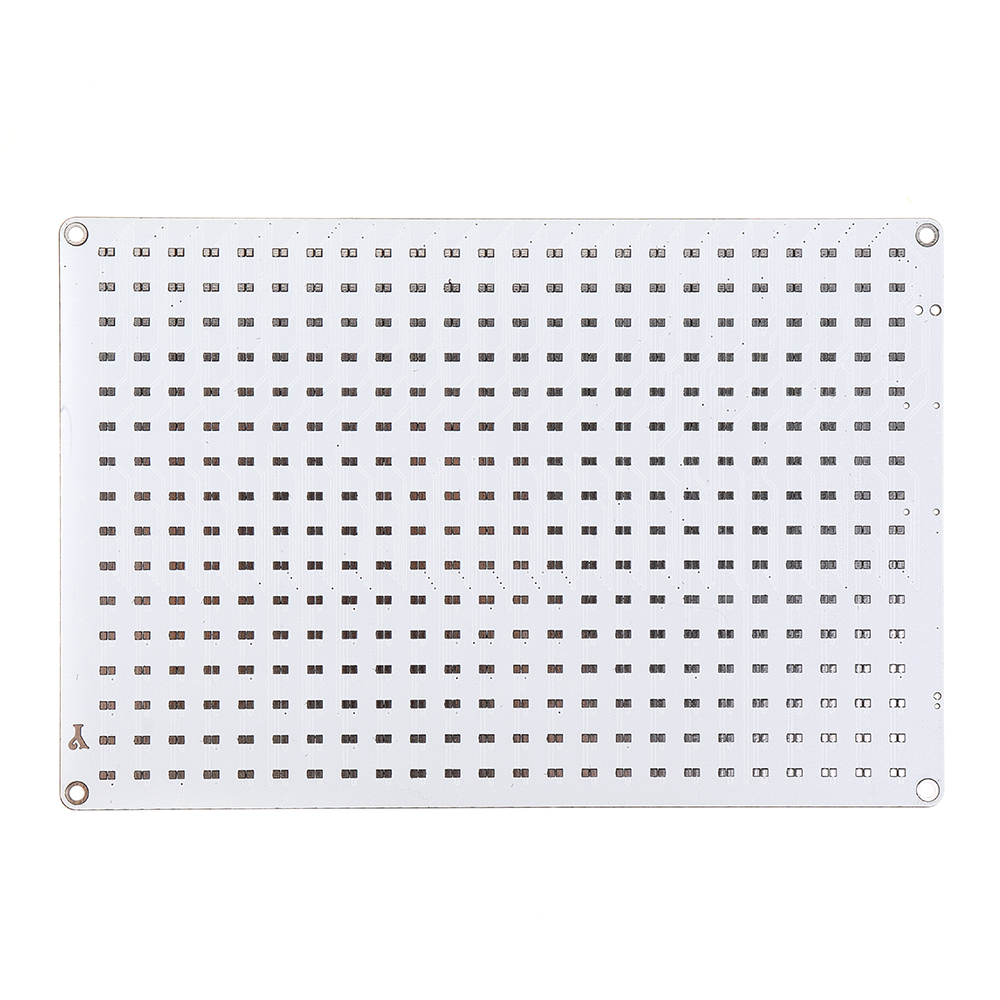

Bordformaat: 136 X 210 mm
Display-chip met weergave van het audiospectrum, ingebouwde meerdere decoderingsalgoritmen
Geen filtercircuits, aansturingspunten, spectrumindicaties en vele andere indicatoren.
Het bord heeft een 3,5 mm audio-ingangspoort die op de mobiele telefoon kan worden aangesloten. MP3 MP4 IPAD iPhone kan hieruit worden uitgevoerd zolang deze een 3,5 mm audio-uitgang heeft om de audiospectrumfunctie te bereiken (volg muziekdans).
Functie introductie:
Driverchip met stuurprogramma voor audiospectrum, ingebouwde DSP-decodeeralgoritmen (geen programma, kan na het solderen worden gebruikt)
Klokweergave (eigenlijk geen effect, uitschakeltijd is weg)
Boei-weergave kan worden ingesteld wanneer het spectrum wordt weergegeven
Verschillende werkmodusopties, gebruikers kunnen de functie naar behoefte instellen
Testmodus om tijdens de productie aan de testbehoeften te voldoen
Enkele (24 * 16), tweekanaals (links 12 * 16, rechts 12 * 16) dotmatrix LED-display
De monomodus kan meer spectruminformatie weergeven
24 * 16 display met grote puntmatrix (384 punten), selectie van meerdere weergavemodi
geheugenfunctie,
Chinees-Engels schermweergave Optioneel
Introductie tot functie-instellingen
Schakel de klokweergave uit
Enkele selectie van tweekanaals weergave
Selectie audiosignaal links en rechts in mono
Schakel het boeischerm in om het spectrum uit te schakelen
Het display van het audiospectrum is gerangschikt in volgorde van frequentie van laag naar hoog
Vernieuwingsfrequentie 1-4 weergeven
Gevoeligheidsinstelling voor het ontvangen van audio
Tijd weergave lettergrootte instelling
Kalibratieklokinstellingen
Strip: weergave van 24 spectrale componenten
Kolom: weergave van 12 spectrale componenten
Rastervorm: weergave van 8 spectrale componenten
Blok: weergave van 6 spectrale componenten
Lichtfunctie schakelaar volledig lichtfunctie
Belangrijke parameters om het spectrumweergave-effect aan te passen
Niveau 1 vaste versterking: voor sterke signalen, aangesloten op de achtertrap van de versterker
Level 2 fixed gain: voor sterkere signalen
3-niveau vaste versterking: voor zwakkere signalen
4-niveau vaste versterking: geschikt voor zwakke signalen, aangesloten op de voorversterker
Automatische modus voor het aanpassen van de versterking 1
5: automatische versterkingsmodus 1
Automatische instelling van de versterkingsaanpassing 2
Automatische instelling van de versterkingsaanpassing 3
Automatische instelling van de versterkingsaanpassing 4
Onderdelen lijst:
Onderdelen lijst:
| nummering | Naam | Pakket | Aantal stuks |
| R4, R5 | 330K | R-0805 | 2 |
| R8, R11 | 470K | R-0805 | 2 |
| R1 | 10K | R-0805 | 1 |
| R2, R3, R6, R7, R9, R10, R12-R23 | 10 | R-0805 | 18 |
| C1, C3 | 22 | C-0805 | 2 |
| C2 | 106 | C-0805 | 1 |
| C4, C5, C6, C7, C10, C11 | 104 | C-0805 | 6 |
| C8, C9 | 220UF SMD-condensator | C aluminium elektrolytische chipcondensator | 2 |
| D1-D384 | LED | LED-0805 | 384 |
| D385 | IN5819 | D-OK | 1 |
| Q1-Q24 | 8550 | SOT-23 | 24 |
| 496.952 | 24 MHZ | Y-SMD-3 | 1 |
| U1 | FFT2416-LQFP | LQFP-48 | 1 |
| J1, J2 | 3.5 MM Vierpoots audio-patiostoel | 2 | |
| DC1 | DC3.5MM-SMD-ok | 1 | |
| K1 | SW-PB-Tact-schakelaar | CM-3x6-MM-T-ok | 1 |
| P1 | 0 | ||
| PCB | 1 |
Pakket inbegrepen:
1 x Spectrum DIY-set
